OpenKruise 简介

OpenKruise 是一个基于 Kubernetes 的扩展套件，简单来说，就是 Kubernetes Workload Plus.

OpenKruise 系统架构

kruise-manager ：是一个 controller。逻辑上而言，OpenKruise 的 CRD 都是独立的。实际上，这些 CRD 都被打包在一个独立的二进制文件，并运行在 kruise-manager 管理的 Pod 中。

webhook ：是一个 service，用于准入校验。通过 webhook configuration 来配置哪些 CRD 或 Pod 资源需要感知处理。

kruise-daemon ：部署在 slave 节点，实现一些个性化特性，比如镜像预热、容器重启等功能。

什么是 SidecarSet

SidecarSet 是 OpenKruise 的一个 CRD，它支持通过 admission webhook 来自动为集群中创建的符合条件的 Pod 注入 sidecar 容器。SidecarSet 将 sidecar 容器的定义和生命周期与业务容器解耦。它主要用于管理无状态的 sidecar 容器，比如监控、日志等 agent。

使用 SidecarSet 带来的好处：

1. 允许开发者无侵入地新增功能；

2. 与主程序松耦合，主程序与 sidecar 程序升级时互不影响可用性；

3. sidecar 可以将功能进行抽象，降低主程序的代码复杂度。

来看看官方给的 yaml 模版：

apiVersion: apps.kruise.io/v1alpha1
kind: SidecarSet
metadata:
  name: hotupgrade-sidecarset
spec:
  # 利用 selector 来决定要注入的 pod
  # 这个控制器定义的 container 会被注入到符合 label 的 pod 中
  selector:
    matchLabels:
      app: hotupgrade
  containers:
  - name: sidecar
    image: openkruise/hotupgrade-sample:sidecarv1
    imagePullPolicy: Always
    lifecycle:
      postStart:
        exec:
          command:
          - /bin/sh
          - /migrate.sh
    # 升级策略，利用热升级策略可以做到无损升级
    upgradeStrategy:
      upgradeType: HotUpgrade
      hotUpgradeEmptyImage: openkruise/hotupgrade-sample:empty

Sidecar 的起源

新一代微服务架构的演进过程

Ingress或边缘代理

对于每个服务，都创建一个控制器，由其部署相应的 pod，pod 内的 container 即该服务，实现服务的基础扩缩容能力，然后由 service 进行负载均衡，再用 Nginx Ingress Controller 统一对外部开放代理。

这种架构部署起来十分简单，但是无法管理服务间的流量。

路由器网格

这种架构使用一个中心组建 Router 来对容器间的流量进行拦截，提供了最基础的流量管理功能。但是当服务一多起来，管理就很麻烦。

例如：

1. 无法对单个服务实现限流功能；

2. 需要管理多端对多端的双向流量，业务功能复杂；

3. 单一中心组件宕机后会导致所有服务不可用；

4. Router 没有自动感知功能，每次有新服务都需要注册进来。

Proxy per Node

在每个节点上部署一个代理，每个代理只需管理一个节点上的若干个微服务。代理相比上一代架构而言，工程复杂度比较简单，只需使用 Kubernetes 的 DaemonSet 来部署，同时也方便实现服务的限流、重试功能。

这个架构已经有 sidecar 的雏形了，但还是有一些致命的缺点：

1. 服务仍然需要自己注册到代理中，对服务不是完全透明；

2. 粒度不够细，若有一个节点的代理挂掉，则整个节点的微服务都无法工作。

Sidecar代理模型

相较于上一代架构来说，这种架构以单个微服务 container 为粒度。但是缺少管理这些代理的组件，数量一多还是不方便管理。

Service Mesh 是什么

Service Mesh 即服务网格，服务网格中分为控制平面和数据平面。

控制平面的特点：

• 不直接解析数据包；

• 与数据平面中的代理通信，下发策略和配置；

• 负责网络行为的可视化；

• 通常提供 API 或者命令行工具可用于配置版本化管理，便于持续集成和部署。

数据平面的特点：

• 按照无状态目标设计；

• 直接处理入站和出站数据包，转发、路由、健康检查、负载均衡、认证、鉴权、产生监控数据等；

• 对应用来说透明，即可以做到无感知部署。

Service Mesh 的价值所在

1. 可观察性：proxy sidecar 能够对流量数据进行采集、存储，发送给后端监控、日志管理系统，使得服务间的访问能够被观测；

2. 流量控制：可以做到对服务的超时重试、访问速率限制等；

3. 安全性：通过从控制平面获取的证书配置，实现服务的鉴权，对连接传输内容进行加密；

4. 延迟和故障注入：通过人为地注入故障，检验系统的健壮性。

以上这些特点，都是服务无感知的，由 Service Mesh 来实现。

Sidecar 的工程实现

使用到 sidecar 模式的业界开源服务网格组件中，比较出名的就是 Istio。

Istio 简介

Istio 是一个开源的服务网格组件，它提供了对整个服务网格的行为洞察和操作控制的能力，以及一个完整的满足微服务应用各种需求的解决方案。

特性：

• 流量管理：控制服务间的流量和 API 调用流，使调用更可靠，增强不同环境下的网络鲁棒性；

• 可观测性：了解服务之间的依赖关系和它们之间的性质和流量，提供快速识别定位问题的能力；

• 策略实施：通过配置 mesh 而不是以改变代码的方式来控制服务之间的访问策略；

• 服务识别和安全：提供在 mesh 里的服务可识别性和安全性保护。

Istio 的架构

Istio 的架构分为控制平面和数据平面：

• 数据平面：由一组智能代理（Envoy）以 sidecar 模式部署，协调和控制所有服务之间的网络通信。

• 控制平面：负责管理和配置代理路由流量，以及在运行时执行的政策。

Envoy

Istio 使用 Envoy 作为数据平面，该代理是以 C++ 开发的高性能代理，用于调解服务网格中所有服务的所有入站和出站流量。

Envoy 代理被部署为服务的 sidecar，在逻辑上为服务增加了 Envoy 的许多内置特性，例如:

• 动态服务发现

• 负载均衡

• 支持 HTTP 2/gRPC 代理

• 熔断器

• 健康检查

• 基于百分比流量分割的分阶段发布

• 故障注入

• 多种 metrics

Pilot

Pilot 为 Envoy sidecar 提供服务发现、用于智能路由的流量管理功能（例如，A/B 测试、金丝雀发布等）以及弹性功能（超时、重试、熔断器等）。

Citadel

Citadel 通过内置的身份和证书管理，可以支持强大的服务间以及最终用户的身份验证。使用 Citadel，operator 可以执行基于服务身份的策略。

Galley

Galley 是 Istio 的配置验证、提取、处理和分发组件。

Sidecar 的注入与透明流量劫持

Istio 会将 sidecar 注入到每个 pod 中，一般使用 mutating admission webhook 来注入两个容器：

• istio-init：用于给 Sidecar 容器即 Envoy 代理做初始化，设置 iptables 端口转发；

• istio-proxy：Envoy 代理容器，运行 Envoy 代理。

init 容器：Kubernetes 中，Pod 启动时容器是存在启动顺序的，init 容器会比普通容器先启动，并且 init 容器是按顺序依次运行的，只有前面的容器运行成功后，才可以运行下一个 init 容器。init 容器可以使用 Linux namespace 对资源做初始化，例如网络资源。

我们先看看 istio-init 容器的启动参数：

      initContainers:
        - name: istio-init
          image: docker.io/istio/proxyv2:1.13.1
          args:
            # 初始化 iptables
            - istio-iptables
            # -p 接收所有 tcp 流量到15001端口
            - '-p'
            - '15001'
            # -z 重定向所有入站 tcp 流量到15006
            - '-z'
            - '15006'
            # -u 指定未应用重定向容器的 uid
            # 只需要 main container 重定向，sidecar container 不需要重定向
            - '-u'
            - '1337'
            # -m 指定重定向到 Envoy 的模式，REDIRECT 或 TPROXY
            - '-m'
            - REDIRECT
            # -i 指重定向到 Envoy 的出站 IP 流量，这里是重定向所有出站流量
            - '-i'
            - '*'
            # -x 指定从出站重定向中排除的 IP 地址，这里不排除任何 IP
            - '-x'
            - ''
            # -b 表示重定向所有入站端口的流量到 Envoy
            - '-b'
            - '*'
            # -d 表示重定向入站端口中排除15090,15021,15020端口
            - '-d'
            - 15090,15021,15020

所以这条命令的作用是：

• 容器对外暴露端口 15001；

• 将应用容器的所有流量都转发到 Envoy 的 15006 端口；

• 使用默认的 REDIRECT 模式来重定向流量；

• 将所有出站流量都重定向到 Envoy 代理；

• 将除了 15090、15201、15020 端口以外的所有端口的入站流量重定向到 Envoy 代理。

在介绍 TPROXY 之前，先回顾一下 iptables：

iptables 位于用户空间，是 Linux 内核中 netfilter 的管理工具，netfilter 位于内核空间，其功能包括网络地址转换、数据包内容修改、数据包内容过滤等。

iptables 共有五条链路：PREROUTING、INPUT、FORWARD、OUTPUT、POSTROUTING。

每条链路上都存在若干对数据包进行处理的规则，多个不同类型的规则组成不同的表。在 iptables 中，一共有4种类型的表：

• filter 是用于存放所有与防火墙相关操作的默认表，用来过滤某些数据包；

• nat 用于 网络地址转换（例如：端口转发）；

• mangle 用于对特定数据包的修改；

• security 用于 强制访问控制 网络规则。

TPROXY：即 Transparent Proxy，透明代理，能够实现不修改报文的头部而达到转发的目的。其实现原理大致为：在创建 socket 时，设置 IP_TRANSPARENT 标志，这样就能够 bind 本机之外的 ip，接着再 bind 0.0.0.0，这样就能监听到所有 ip；然后对 iptables 的 PREROUTING 链做处理，让其不要走 FORWARD 链，例如：

1. 在 PREROUTING 链添加一条 iptables 规则：

   1. iptables -t mangle -I PREROUTING -p udp --dport 5301 -j MARK --set-mark 1

2. 告诉 iproute 对 fwmark=1 的流量查表100：

   1. ip rule add fwmark 1 lookup 100

3. 设置表100所有 IPv4 地址均为 local：

   1. ip route add local 0.0.0.0/0 dev lo table 100

再来看看 istio-proxy 容器，Envoy 代理是怎么做流量劫持的：

注：非 TCP 流量路由，可将其理解为正常情况下 Pod 的流量接收方式。

使用 iptables 做流量劫持的缺点：

1. 从上图我们可以看到，InBound 流量和 OutBound 流量两次穿越用户空间和内核空间，这其中的开销比起正常的流量接收方式多了一倍。这种开销的存在，其实是因为 sidecar -> app、app -> sidecar 这个数据传输的过程要进行切换；

2. 对于重定向流量而言，需要对连接进行跟踪，这依赖了 Linux 内核模块 conntrack 来实现。当连接数亿多，会造成 conntrack table 满的情况。

conntrack：conntrack 通过维护 conntrack table 来进行连接跟踪，它能够跟踪 TCP、UDP、ICMP 等报文连接。通过 netfilter 的 hook，即 5 条链，来检查系统中进出的每个网络数据包。例如，当 NAT 模块收到一个新的报文时，它会先查 conntrack table，然后根据里面的数据修改报文的 IP:Port，然后写入 conntrack table。

经过调研，发现有两种方案来优化这些开销：

1. 使用 TPROXY 模式：由于 TPROXY 不会修改报文头部，因此不需要记录连接，这样省去了 conntrack table 的开销；

2. 使用 eBPF（extented Berkeley Packet Filter） 技术：eBPF 是类 Unix 系统上数据链路层的一种原始接口，提供原始链路层封包的收发。可以编写一种实现，使得 sidecar -> app、app -> sidecar 不需要走 netfilter，这样就可以节省开销。

这里的实现，即直接将数据包从 InBound socket 传输到 OutBound socket，或者反过来。

上图是因为 Pod 1 和 Pod 2 不在同一主机，所以走了 netfilter 来通过网络传输信息。若 Pod 1 和 Pod 2 在同一主机上，那么两者的数据传输不需要走 netfilter 也可以。其实，这实际上是 Kubernetes CNI的一种新的实现方式，而这种网络组件在业界也已经有了—— Cilium。

Kubernetes 常用的网络组件：

• flannel

• calico

• cilium

Envoy

系统架构

在 Envoy 中，数据入口方向称为下游，数据出口方向称为上游。在下游方向，Envoy 使用 Listener 监听数据端口，监听下游的连接和请求；在上游方向，Envoy 使用 Cluster 来抽象上游服务，管理连接池、健康检查等配置。在下游和上游之间通过 Filter、Route 来连接。Filter 又称筛选器，是 Envoy 提供的可拔插插件的统称，使用它可以实现某些特定的功能，比如 L3/L4 Filter 能够让 Envoy 代理不同协议的数据。

xDS 协议

xDS 可以理解成 any Discovery Service，Envoy 通过这个协议，以订阅的方式来动态获取配置。

• LDS：Listener Discovery Service，负责向 Envoy 下发 Listener 的相关配置；

• RDS：Route Discovery Service，用于下发动态的路由规则，也包括重试、分流、限流等；

• CDS：Cluster Discovery Service，下发集群相关配置，包括健康检查配置、连接池配置；

• EDS：Endpoint Discovery Service，下发集群所有可访问的地址。

Mosn

总体架构

可以看到，同是作为数据平面，Mosn 也有 Listener、xDS 等概念。

• Starter、Server、Listener、Config 为 MOSN 启动模块，用于完成 MOSN 的运行；

• 最左侧的 Hardware、NET/IO、Protocol、Stream、Proxy、xDS 为 MOSN 架构的核心模块，用来实现 Service Mesh 的核心功能；

• Router 为 MOSN 的路由模块，支持的功能包括：

• Upstream 为后端管理模块，支持的功能包括：

• Metrics 模块可对协议层的数据做记录和追踪

• LoadBalance 是负载均衡管理模块，当前支持 RR、Random、Subset LB 等负载均衡算法；

• Mixer 模块用来适配外部的服务，如鉴权、资源信息上报等；

• FlowControl 模块是流量控制模块，可用来做限流保护；

• Lab 模块是用来集成 IOT、DB、Media 等 Mesh 服务；

• Admin 模块是 MOSN 的资源控制器，用来查看和管理其运行状态及资源信息。

数据走向

• NET/IO 作为网络层，监测连接和数据包的到来，同时作为 listener filter 和 network filter 的挂载点；

• Protocol 作为多协议引擎层，对数据包进行检测，并使用对应协议做 decode/encode 处理；

• Stream 对 decode 的数据包做二次封装为 stream，作为 stream filter 的挂载点；

• Proxy 作为 MOSN 的转发框架，对封装的 stream 做 proxy 处理。

SidecarSet 源码解析

注入过程

注入过程的总览：

// 处理pod的admission requests
func (h *PodCreateHandler) Handle(ctx context.Context, req admission.Request) admission.Response {
    // 获取pod
        obj := &corev1.Pod{}

        err := h.Decoder.Decode(req, obj)
        if err != nil {
                return admission.Errored(http.StatusBadRequest, err)
        }
        clone := obj.DeepCopy()
        if obj.Namespace == "" {
                obj.Namespace = req.Namespace
        }

    // 注入pod的readiness probe
        injectPodReadinessGate(req, obj)

        // ...

    // 这里来注入sidecar容器
        err = h.sidecarsetMutatingPod(ctx, req, obj)
        if err != nil {
                return admission.Errored(http.StatusInternalServerError, err)
        }

        // 初始化容器的启动顺序
    // 这一步必须在注入sidecar容器后进行
        err = h.containerLaunchPriorityInitialization(ctx, req, obj)
        if err != nil {
                return admission.Errored(http.StatusInternalServerError, err)
        }

        // ...

        // 这里是对PersistentPodState做注入
    // PersistentPodState是openKruise的新CRD
        err = h.persistentPodStateMutatingPod(ctx, req, obj)
        if err != nil {
                return admission.Errored(http.StatusInternalServerError, err)
        }

    // 若经过上述的变动，没有发生变化，则返回空
        if reflect.DeepEqual(obj, clone) {
                return admission.Allowed("")
        }
        marshalled, err := json.Marshal(obj)
        if err != nil {
                return admission.Errored(http.StatusInternalServerError, err)
        }
        return admission.PatchResponseFromRaw(req.AdmissionRequest.Object.Raw, marshalled)
}

// 注入sidecar容器的过程
func (h *PodCreateHandler) sidecarsetMutatingPod(ctx context.Context, req admission.Request, pod *corev1.Pod) error {
    // 这里过滤其他状态的pod，例如在删除的pod
        if len(req.AdmissionRequest.SubResource) > 0 ||
                (req.AdmissionRequest.Operation != admissionv1.Create && req.AdmissionRequest.Operation != admissionv1.Update) ||
                req.AdmissionRequest.Resource.Resource != "pods" {
                return nil
        }
    // 这里过滤其他namespace的pod，例如"kube-system", "kube-public"
        if !sidecarcontrol.IsActivePod(pod) {
                return nil
        }

        var oldPod *corev1.Pod
        var isUpdated bool
        // 如果此次操作是更新pod，那么解析出old pod
        if req.AdmissionRequest.Operation == admissionv1.Update {
                isUpdated = true
                oldPod = new(corev1.Pod)
                if err := h.Decoder.Decode(
                        admission.Request{AdmissionRequest: admissionv1.AdmissionRequest{Object: req.AdmissionRequest.OldObject}},
                        oldPod); err != nil {
                        return err
                }
        }

        // 拿到sidecarset列表
        sidecarsetList := &appsv1alpha1.SidecarSetList{}
        if err := h.Client.List(ctx, sidecarsetList, utilclient.DisableDeepCopy); err != nil {
                return err
        }

        matchedSidecarSets := make([]sidecarcontrol.SidecarControl, 0)
        for _, sidecarSet := range sidecarsetList.Items {
        // 如果sidecarset暂停注入，则过滤
                if sidecarSet.Spec.InjectionStrategy.Paused {
                        continue
                }
        // 判断pod是否满足注入条件
                if matched, err := sidecarcontrol.PodMatchedSidecarSet(pod, sidecarSet); err != nil {
                        return err
                } else if !matched {
            // 不满足则过滤
                        continue
                }

                // 判断sidecarset是否active，不注入非active的sidecarset
                control := sidecarcontrol.New(sidecarSet.DeepCopy())
                if !control.IsActiveSidecarSet() {
                        continue
                }
        // 将满足注入条件的sidecarset加入队列
                matchedSidecarSets = append(matchedSidecarSets, control)
        }
    // 没有需要注入的sidecarset，直接返回
        if len(matchedSidecarSets) == 0 {
                return nil
        }

    // 有需要注入的sidecarset

        // 若pod是更新操作
        if isUpdated {
        // IsPodAvailabilityChanged此方法直接返回false
        // 因此sidecarset注入容器应该只对新创建的pod有效，对存量的pod无效
                if !matchedSidecarSets[0].IsPodAvailabilityChanged(pod, oldPod) {
                        klog.V(3).Infof("pod(%s/%s) availability unchanged for sidecarSet, and ignore", pod.Namespace, pod.Name)
                        return nil
                }
        }

        // ...
        // 把sidecar的相关信息构建出来
        sidecarContainers, sidecarInitContainers, sidecarSecrets, volumesInSidecar, injectedAnnotations, err := buildSidecars(isUpdated, pod, oldPod, matchedSidecarSets)
        if err != nil {
                return err
        // 如果没有需要注入的容器，则不执行注入操作
        } else if len(sidecarContainers) == 0 && len(sidecarInitContainers) == 0 {
                klog.V(3).Infof("[sidecar inject] pod(%s/%s) don't have injected containers", pod.Namespace, pod.Name)
                return nil
        }

        klog.V(3).Infof("[sidecar inject] begin inject sidecarContainers(%v) sidecarInitContainers(%v) sidecarSecrets(%v), volumes(%s)"+
                "annotations(%v) into pod(%s/%s)", sidecarContainers, sidecarInitContainers, sidecarSecrets, volumesInSidecar, injectedAnnotations,
                pod.Namespace, pod.Name)
        klog.V(4).Infof("[sidecar inject] before mutating: %v", util.DumpJSON(pod))
        // 把sidecar容器注入到pod中
        // 1. 对要注入init容器以name排序，这些sidecar的init容器会被添加到原有init容器的后面
        sort.SliceStable(sidecarInitContainers, func(i, j int) bool {
                return sidecarInitContainers[i].Name < sidecarInitContainers[j].Name
        })
        for _, initContainer := range sidecarInitContainers {
                pod.Spec.InitContainers = append(pod.Spec.InitContainers, initContainer.Container)
        }
        // 2. 注入普通容器
        pod.Spec.Containers = mergeSidecarContainers(pod.Spec.Containers, sidecarContainers)
        // 3. 注入挂载
        pod.Spec.Volumes = util.MergeVolumes(pod.Spec.Volumes, volumesInSidecar)
        // 4. 注入 imagePullSecrets
    // imagePullSecrets是拉取镜像所需的配置信息
        pod.Spec.ImagePullSecrets = mergeSidecarSecrets(pod.Spec.ImagePullSecrets, sidecarSecrets)
        // 5. 注入annotation
        if pod.Annotations == nil {
                pod.Annotations = make(map[string]string)
        }
        for k, v := range injectedAnnotations {
                pod.Annotations[k] = v
        }
    // 注入完成
        klog.V(4).Infof("[sidecar inject] after mutating: %v", util.DumpJSON(pod))
        return nil
}

// 判断pod是否满足sidecarset注入的条件
func PodMatchedSidecarSet(pod *corev1.Pod, sidecarSet appsv1alpha1.SidecarSet) (bool, error) {
        // namespace不一样，不满足注入条件
        if sidecarSet.Spec.Namespace != "" && sidecarSet.Spec.Namespace != pod.Namespace {
                return false, nil
        }
        // 拿到selector
        selector, err := metav1.LabelSelectorAsSelector(sidecarSet.Spec.Selector)
        if err != nil {
                return false, err
        }

    // label满足注入条件
        if !selector.Empty() && selector.Matches(labels.Set(pod.Labels)) {
                return true, nil
        }
    // label不满足注入条件
        return false, nil
}

// 注入普通容器的过程
func mergeSidecarContainers(origins []corev1.Container, injected []*appsv1alpha1.SidecarContainer) []corev1.Container {
    // 构建一个映射：container name -> container在pod的顺序
        containersInPod := make(map[string]int)
        for index, container := range origins {
                containersInPod[container.Name] = index
        }
    // 需要注入在存量容器之前的sidecar容器
        var beforeAppContainers []corev1.Container
    // 需要注入在存量容器之后的sidecar容器
        var afterAppContainers []corev1.Container
        for _, sidecar := range injected {
                // 如果sidecar容器已经在存量容器中
        // 保持容器原有的顺序
                if index, ok := containersInPod[sidecar.Name]; ok {
                        origins[index] = sidecar.Container
                        continue
                }

        // 根据注入策略分别进行注入
                switch sidecar.PodInjectPolicy {
            // 注入在存量容器之前
                case appsv1alpha1.BeforeAppContainerType:
                        beforeAppContainers = append(beforeAppContainers, sidecar.Container)
            // 注入在存量容器之后
                case appsv1alpha1.AfterAppContainerType:
                        afterAppContainers = append(afterAppContainers, sidecar.Container)
            // 未设置则默认注入到存量容器之后
                default:
                        beforeAppContainers = append(beforeAppContainers, sidecar.Container)
                }
        }
    // 加入容器队列
        origins = append(beforeAppContainers, origins...)
        origins = append(origins, afterAppContainers...)
    // 返回注入好的容器队列
        return origins
}

热升级

SidecarSet 中的热升级：

1. {sidecarContainer.name}-1: 如下图所示 envoy-1，这个容器代表正在实际工作的 sidecar 容器，例如：envoy:1.16.0

2. {sidecarContainer.name}-2: 如下图所示 envoy-2，这个容器是业务配置的 hotUpgradeEmptyImage容器，例如：empty:1.0，用于后面的热升级机制

热升级容器注入

热升级容器注入过程的总览：

// 构建sidecar容器的过程
func buildSidecars(isUpdated bool, pod *corev1.Pod, oldPod *corev1.Pod, matchedSidecarSets []sidecarcontrol.SidecarControl) (
        sidecarContainers, sidecarInitContainers []*appsv1alpha1.SidecarContainer, sidecarSecrets []corev1.LocalObjectReference,
        volumesInSidecars []corev1.Volume, injectedAnnotations map[string]string, err error) {

        // ...

                        // 如果sidecar容器的升级策略是热更新
                        if sidecarcontrol.IsHotUpgradeContainer(sidecarContainer) {
                // 注入热更新容器
                                hotContainers, annotations := injectHotUpgradeContainers(pod, sidecarContainer)
                // 将热更新容器添加到队列
                                sidecarContainers = append(sidecarContainers, hotContainers...)
                // 把注入热更新的annotation添加进去
                                for k, v := range annotations {
                                        injectedAnnotations[k] = v
                                }
                        }
        // ...
}

// 注入热更新容器的过程
func injectHotUpgradeContainers(pod *corev1.Pod, sidecarContainer *appsv1alpha1.SidecarContainer) (
        sidecarContainers []*appsv1alpha1.SidecarContainer, injectedAnnotations map[string]string) {

        injectedAnnotations = make(map[string]string)
        hotUpgradeWorkContainer := sidecarcontrol.GetPodHotUpgradeInfoInAnnotations(pod)
    // 生成热更新容器
        // container1 是当前正在工作的容器
        // container2 是空容器，不工作
        container1, container2 := generateHotUpgradeContainers(sidecarContainer)
    // 加入sidecarContainers
        sidecarContainers = append(sidecarContainers, container1)
        sidecarContainers = append(sidecarContainers, container2)
        // 在annotation中标记sidecar的版本
        // "1" 说明这个容器是work容器
        injectedAnnotations[sidecarcontrol.GetPodSidecarSetVersionAnnotation(container1.Name)] = "1"
    // AltAnnotation表示此容器下一次热升级要切换到哪个容器
        injectedAnnotations[sidecarcontrol.GetPodSidecarSetVersionAltAnnotation(container1.Name)] = "0"
        // "0" 说明这个容器是热升级的empty容器
        injectedAnnotations[sidecarcontrol.GetPodSidecarSetVersionAnnotation(container2.Name)] = "0"
        injectedAnnotations[sidecarcontrol.GetPodSidecarSetVersionAltAnnotation(container2.Name)] = "1"
        // 标记正在工作的容器
        hotUpgradeWorkContainer[sidecarContainer.Name] = container1.Name
    // 将这个标记存储在annotation中
        by, _ := json.Marshal(hotUpgradeWorkContainer)
        injectedAnnotations[sidecarcontrol.SidecarSetWorkingHotUpgradeContainer] = string(by)

        return sidecarContainers, injectedAnnotations
}

// 生成热更新容器的过程
func generateHotUpgradeContainers(container *appsv1alpha1.SidecarContainer) (*appsv1alpha1.SidecarContainer, *appsv1alpha1.SidecarContainer) {
        name1, name2 := sidecarcontrol.GetHotUpgradeContainerName(container.Name)
        container1, container2 := container.DeepCopy(), container.DeepCopy()
        container1.Name = name1
        container2.Name = name2
        // 设置不工作的容器的image为HotUpgradeEmptyImage，这个由用户设定
        container2.Container.Image = container.UpgradeStrategy.HotUpgradeEmptyImage
        // ...
        return container1, container2
}

热升级流程

热升级流程主要分为以下三个步骤：

1. Upgrade: 将empty容器升级为当前最新的sidecar容器，例如：envoy-2.Image = envoy:1.17.0

2. Migration: lifecycle.postStart完成热升级流程中的状态迁移，当迁移完成后退出

3. Reset: 状态迁移完成后，热升级流程将设置envoy-1容器为empty镜像，例如：envoy-1.Image = empty:1.0

Upgrade 过程

Upgrade 过程总览：

func updatePodSidecarContainer(control sidecarcontrol.SidecarControl, pod *corev1.Pod) {
        // ...

        for _, sidecarContainer := range sidecarSet.Spec.Containers {
                // ...

                // 更新sidecar容器
                newContainer := control.UpgradeSidecarContainer(&sidecarContainer, pod)
                // ...
        // 把container的更新同步到pod
                updateContainerInPod(*newContainer, pod)
                // ...
                if sidecarcontrol.IsHotUpgradeContainer(&sidecarContainer) {
                        // ...
            // 在annotation上把work的容器改成刚升级好的容器
            // 注意，这里只是annotation发生了变化，实质上流量还是打在了老容器中
                        hotUpgradeContainerInfos := sidecarcontrol.GetPodHotUpgradeInfoInAnnotations(pod)
                        hotUpgradeContainerInfos[sidecarContainer.Name] = newContainer.Name
                        // ...
                }
        }
        // ...
}

func (c *commonControl) UpgradeSidecarContainer(sidecarContainer *appsv1alpha1.SidecarContainer, pod *v1.Pod) *v1.Container {
        var nameToUpgrade, otherContainer, oldImage string
    // 判断是否为热升级容器
        if IsHotUpgradeContainer(sidecarContainer) {
        // 拿到需要升级的容器名，哪个容器的image是empty，哪个就是需要升级的容器
                nameToUpgrade, otherContainer = findContainerToHotUpgrade(sidecarContainer, pod, c)
                oldImage = util.GetContainer(otherContainer, pod).Image
        } else {
        // 如果不是热升级，则正常升级
                nameToUpgrade = sidecarContainer.Name
                oldImage = util.GetContainer(nameToUpgrade, pod).Image
        }
        // 如果要升级的image和原来的image一样，那么不升级
    // 即此热升级的容器image没有发生变化，那么不升级
        if sidecarContainer.Image == oldImage {
                return nil
        }
        container := util.GetContainer(nameToUpgrade, pod)
    // 更新容器的image
    // 热升级，即把empty容器升级到了最新版
        container.Image = sidecarContainer.Image
        klog.V(3).Infof("upgrade pod(%s/%s) container(%s) Image from(%s) -> to(%s)", pod.Namespace, pod.Name, nameToUpgrade, oldImage, container.Image)
        return container
}

// 获得需要升级的容器名字 过程
func findContainerToHotUpgrade(sidecarContainer *appsv1alpha1.SidecarContainer, pod *corev1.Pod, control SidecarControl) (string, string) {
        containerInPods := make(map[string]corev1.Container)
        for _, containerInPod := range pod.Spec.Containers {
                containerInPods[containerInPod.Name] = containerInPod
        }
        name1, name2 := GetHotUpgradeContainerName(sidecarContainer.Name)
        c1, c2 := containerInPods[name1], containerInPods[name2]

        // 哪个image是empty，哪个就需要升级
        if c1.Image == sidecarContainer.UpgradeStrategy.HotUpgradeEmptyImage {
                return c1.Name, c2.Name
        } else if c2.Image == sidecarContainer.UpgradeStrategy.HotUpgradeEmptyImage {
                return c2.Name, c1.Name
        }

        // ...
}

Reset 过程

Reset 过程总览：

func flipPodSidecarContainerDo(control sidecarcontrol.SidecarControl, pod *corev1.Pod) {
        sidecarSet := control.GetSidecarset()
    // 先构建一个containerName -> container的映射
        containersInPod := make(map[string]*corev1.Container)
        for i := range pod.Spec.Containers {
                container := &pod.Spec.Containers[i]
                containersInPod[container.Name] = container
        }

    // 代码走到这里，一定是empty容器已经更新到最新版本了
        var changedContainer []string
        for _, sidecarContainer := range sidecarSet.Spec.Containers {
                if sidecarcontrol.IsHotUpgradeContainer(&sidecarContainer) {
            // 拿到当前work的容器和empty的容器
            // 由于已经升级完成，此时的work容器应该是原来的empty容器
            // 此时的empty容器应该是原来的work容器
            // 获取哪个是work，哪个是empty，是用annotation来区分的，这个annotation在升级empty容器时已写入
                        workContainer, emptyContainer := sidecarcontrol.GetPodHotUpgradeContainers(sidecarContainer.Name, pod)
            // 若此时的empty容器已经更新到empty image了，则跳过
                        if containersInPod[emptyContainer].Image == sidecarContainer.UpgradeStrategy.HotUpgradeEmptyImage {
                                continue
                        }
                        // 拿到empty容器
                        containerNeedFlip := containersInPod[emptyContainer]
                        klog.V(3).Infof("try to reset %v/%v/%v from %s to empty(%s)", pod.Namespace, pod.Name, containerNeedFlip.Name,
                                containerNeedFlip.Image, sidecarContainer.UpgradeStrategy.HotUpgradeEmptyImage)
            // containerNeedFlip容器原来的image应该是旧版的image，现在改成empty
                        containerNeedFlip.Image = sidecarContainer.UpgradeStrategy.HotUpgradeEmptyImage
                        changedContainer = append(changedContainer, containerNeedFlip.Name)
                        // 更新empty容器的annotation
                        pod.Annotations[sidecarcontrol.GetPodSidecarSetVersionAnnotation(containerNeedFlip.Name)] = "0"
            // AltAnnotation表示下一次热更新时要切换到此容器要切换到empty
                        pod.Annotations[sidecarcontrol.GetPodSidecarSetVersionAltAnnotation(workContainer)] = "0"
                }
        }
        // ...
}

Migration 过程

一般情况下，是 Mesh 容器才需要用到流量 Migration。Mesh 容器一般都是通过监听固定端口来对外提供服务，此类 Mesh 容器的 Migration 过程可以概括为：通过UDS（unix domain sockets）传递ListenFD 和停止 Accpet、close graceful，逻辑图如下：

  // 流量迁移的过程

  /* 通过unix套接字，将流量从旧容器迁移到新容器 */
  f, _ := tcpLn.File()
  fdnum := f.Fd()
  data := syscall.UnixRights(int(fdnum))
  // 建立一个和新容器连接的socket
  raddr, _ := net.ResolveUnixAddr("unix", "/dev/shm/migrate.sock")
  uds, _ := net.DialUnix("unix", nil, raddr)
  // 把listenFD发给新容器
  uds.WriteMsgUnix(nil, data, nil)
  // 发过去之后，旧容器停止accept，close
  tcpLn.Close()

  /* 新容器收到listenFD并开始handle */
  addr, _ := net.ResolveUnixAddr("unix", "/dev/shm/migrate.sock")
  unixLn, _ := net.ListenUnix("unix", addr)
  conn, _ := unixLn.AcceptUnix()
  buf := make([]byte, 32)
  oob := make([]byte, 32)
  // 收到listenFD
  _, oobn, _, _, _ := conn.ReadMsgUnix(buf, oob)
  scms, _ := syscall.ParseSocketControlMessage(oob[:oobn])
  if len(scms) > 0 {
    // 解析FD
    fds, _ := syscall.ParseUnixRights(&(scms[0]))
    f := os.NewFile(uintptr(fds[0]), "")
    ln, _ := net.FileListener(f)
    tcpLn, _ := ln.(*net.TCPListener)
    // 监听端口开始handle
    http.Serve(tcpLn, serveMux)
  }

无损升级

流量迁移的本质实际上就是 ListenFD 的迁移，常见的涉及平滑升级的组件有：Nginx、Envoy、Mosn

Nginx

在执行nginx -s reload时，Nginx 读取配置文件使修改生效，这个过程中 Nginx 仍然能正常工作。

它是通过 fork+execve 来实现的：准备升级时，old master fork 出一个子进程，然后该子进程调用execve，完成 listen fd 的迁移。old master 会把 listen fd 写入环境变量，子进程调用 execve 时，可以将该环境变量传入，这样子进程就继承了 old master 的 listen fd。

// listen fd迁移过程
ngx_pid_t ngx_exec_new_binary(ngx_cycle_t *cycle, char *const *argv) {
        // ...
    ctx.path = argv[0];
    ctx.name = "new binary process";
    ctx.argv = argv;

    n = 2;
    env = ngx_set_environment(cycle, &n);
        // ...
    env[n++] = var;
    env[n] = NULL;
        // ...
    ctx.envp = (char *const *) env;

    ccf = (ngx_core_conf_t *) ngx_get_conf(cycle->conf_ctx, ngx_core_module);

    if (ngx_rename_file(ccf->pid.data, ccf->oldpid.data) == NGX_FILE_ERROR) {
       //...
        return NGX_INVALID_PID;
    }

    pid = ngx_execute(cycle, &ctx);

    return pid;
}

// 启动nginx时，解析环境变量
static ngx_int_t ngx_add_inherited_sockets(ngx_cycle_t *cycle) {
        // ...
    inherited = (u_char *) getenv(NGINX_VAR);
    if (inherited == NULL) {
        return NGX_OK;
    }
    if (ngx_array_init(&cycle->listening, cycle->pool, 10, sizeof(ngx_listening_t)) != NGX_OK) {
        return NGX_ERROR;
    }
    for (p = inherited, v = p; *p; p++) {
        if (*p == ':' || *p == ';') {
            s = ngx_atoi(v, p - v);
            // ...
            v = p + 1;
            ls = ngx_array_push(&cycle->listening);
            if (ls == NULL) {
                return NGX_ERROR;
            }

            ngx_memzero(ls, sizeof(ngx_listening_t));

            ls->fd = (ngx_socket_t) s;
        }
    }
    // ...
    ngx_inherited = 1;

    return ngx_set_inherited_sockets(cycle);
}

// open 连接
ngx_int_t ngx_open_listening_sockets(ngx_cycle_t *cycle) {
    // ...

    for (tries = 5; tries; tries--) {
        failed = 0;

        /* for each listening socket */

        ls = cycle->listening.elts;
        for (i = 0; i < cycle->listening.nelts; i++) {
        // ...
            // 如果发现是继承而来，直接跳过
            if (ls[i].inherited) {
                continue;
            }
            // ...

            ngx_log_debug2(NGX_LOG_DEBUG_CORE, log, 0,
                           "bind() %V #%d ", &ls[i].addr_text, s);

            if (bind(s, ls[i].sockaddr, ls[i].socklen) == -1) {
                //...
            }
            //...
        }
    }

    if (failed) {
        ngx_log_error(NGX_LOG_EMERG, log, 0, "still could not bind()");
        return NGX_ERROR;
    }

    return NGX_OK;
}

Envoy

刚刚提到的sidecar migration所介绍的方式，实际上和envoy的类似，通过socket的方式来传输listen fd（因为跨进程）

Mosn

以上两种方式严格来说并不能算无损迁移，因为它们在old进程关闭后，new进程开始work前，这段时间是不可用的，即使时间很短。

Mosn也是使用 UDS 来传递 listen fd，它可以把连接从old进程迁移到new进程上，实现真正的无损升级。

Nginx、Envoy 这种断连重建的方式是不支持多路复用连接的。因为多路复用协议的通信都是复用同一个连接，没有控制帧，也就是说无法知道所有通信都关闭的时间点，在这样的情况下，随意断连可能造成失效。而 Mosn 通过迁移连接的方式，保持连接的存活性。

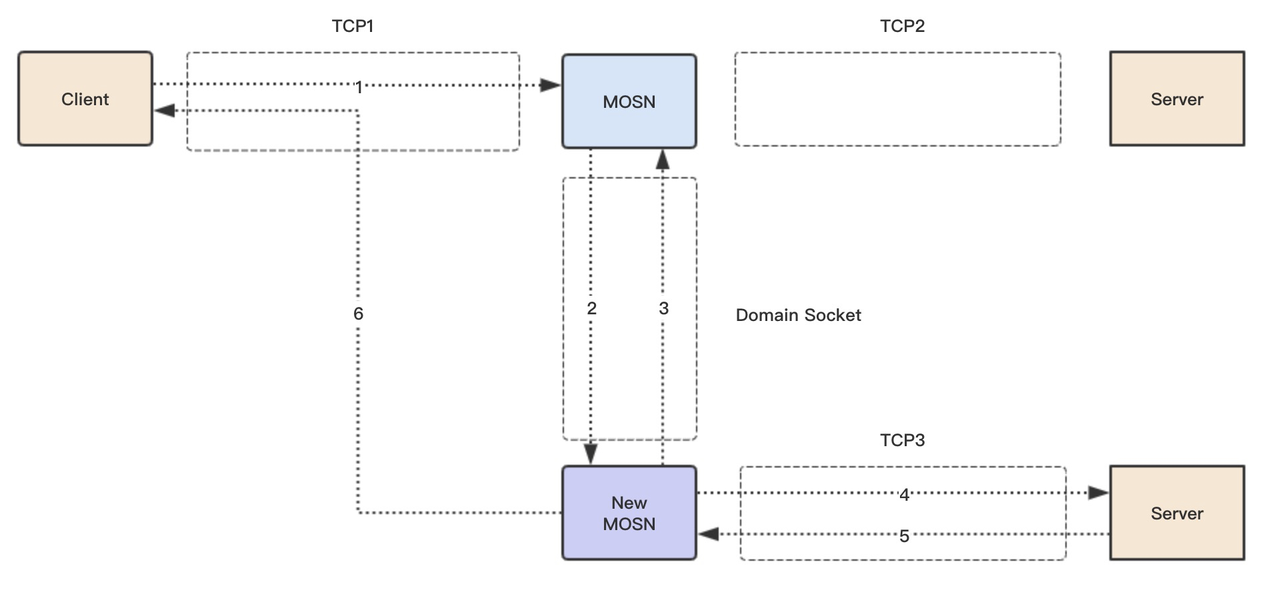

对于存量连接请求，old mosn会将其fd和连接状态通过UDS发送给new mosn，由new mosn进行处理，此后，这个连接的请求都由new mosn处理

对于残留响应，统一由new mosn来进行响应处理，如果old mosn和new mosn同时返回数据，可能会造成数据帧序号的冲突，造成数据不可用

对于应用层数据的迁移，由于应用层协议很多，针对每个应用层协议构造对应的数据结构，会导致迁移过程很麻烦，于是mosn将迁移放到io层，即直接迁移TCP数据包，然后让new mosn自己拼装成对应协议的数据结构
