对于存储器，速度越快、能耗会越高、而且材料的成本也是越贵的。

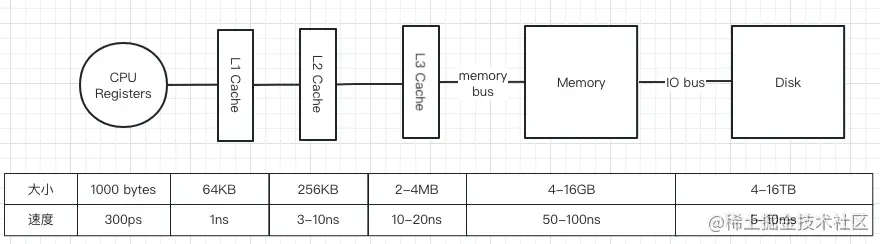

1.存储器分级策略

从需求上讲，我们希望存储器速度快、体积小、空间大、能耗低、散热好、断电数据不丢失。但在现实中，我们往往无法把所有需求都实现。

下面举几个例子，带你深入体会一下，比如：

如果一个存储器的体积小，那它存储空间就会受到制约。
如果一个存储器电子元件密度很大，那散热就会有问题。因为电子元件都会产生热能，所以电子元件非常集中的 CPU，就需要单独的风扇或者水冷帮助电子元件降温。
如果一个存储器离 CPU 较远，那么在传输过程中必然会有延迟，因此传输速度也会下降。

这里你可能会有疑问，因为在大多数人的认知里，光速是很快的，而信号又是以光速传输的。既然光速这么快，那信号的延迟应该很小才对。但事实并不是这样，比如时钟信号是 1GHz 的 CPU，1G 代表 10 个亿，因此时钟信号的一个周期是 1/10 亿秒。而光的速度是 3×10 的 8 次方米每秒，就是 3 亿米每秒。所以在一个周期内，光只能前进 30 厘米。

你看！虽然在宏观世界里光速非常快，但是到计算机世界里，光速并没有像我们认知中的那么快。所以即使元件离 CPU 的距离稍微远了一点，运行速度也会下降得非常明显。

你可能还会问，那干吗不把内存放到 CPU 里？

如果你这么做的话，除了整个电路散热和体积会出现问题，服务器也没有办法做定制内存了。也就是说 CPU 在出厂时就决定了它的内存大小，如果你想换更大的内存，就要换 CPU，而组装定制化是你非常重要的诉求，这肯定是不能接受的。

此外，在相同价格下，一个存储器的速度越快，那么它的能耗通常越高。能耗越高，发热量越大。

既然我们不能用一块存储器来解决所有的需求，那就把需求分级。

Register

最靠近 CPU 的控制单元和逻辑计算单元的存储器，就是寄存器了，它使用的材料速度也是最快的，因此价格也是最贵的，那么数量不能很多。

存储器的数量通常在几十到几百之间，每个寄存器可以用来存储一定的字节（byte）的数据。比如：

32 位 CPU 中大多数寄存器可以存储 4 个字节；
64 位 CPU 中大多数寄存器可以存储 8 个字节。

寄存器的访问速度非常快，一般要求在半个 CPU 时钟周期内完成读写，CPU 时钟周期跟 CPU 主频息息相关，比如 2 GHz 主频的 CPU，那么它的时钟周期就是 1/2G，也就是 0.5ns（纳秒）。

CPU 处理一条指令的时候，除了读写寄存器，还需要解码指令、控制指令执行和计算。如果寄存器的速度太慢，则会拉长指令的处理周期，从而给用户的感觉，就是电脑「很慢」。

在CPU中，通常有通用寄存器，如指令寄存器IR；特殊功能寄存器，如程序计数器PC、sp等。

Register的作用

CPU上的通用寄存器用于保存和检查CPU的状态。具体来说，是运算中的数据、中断或子例程中程序分支时的返回地址、运算结果为负值、为零时的信息和进位值等。CPU的通用寄存器通过硬件直接连接到CPU，因此它的优点是它比通过内部总线访问数据的RAM更快。

简单的说就是有一定的存储能力，主要的作用还是数据计算

Cache

程序最终会被编译成一组指令，最终由CPU运行。当我们运行程序的时候，这些指令必须放在CPU上执行。为了合理利用CPU的高性能，平衡这内存和CPU间的速度差异。于是就有了在CPU和主内存之间增加缓存的设计，以均衡与内存的速度差异。

CPU的运算速度和内存的访问速度相差比较大。这就导致CPU每次操作内存都要耗费很多等待时间。内存的读写速度成为了计算机运行的瓶颈。

Cache的出现是为了解决CPU直接访问内存效率低下的问题。

程序在运行的过程中，CPU接收到指令后，它会先向CPU中的一级缓存（L1 Cache）去寻找相关的数据，如果命中缓存，CPU进行计算时就可以直接对CPU Cache中的数据进行读取和写入，当运算结束之后，再将CPU Cache中的新数据刷新到主内存当中，CPU通过直接访问Cache的方式替代直接访问主存的方式极大地提高了CPU 的吞吐能力。
但是由于一级缓存（L1 Cache）容量较小，所以不可能每次都命中。这时CPU会继续向下一级的二级缓存（L2 Cache）寻找，同样的道理，当所需要的数据在二级缓存中也没有的话，会继续转向L3 Cache、内存(主存)和硬盘。

缓存的级别

Level 1 cache

简称 L1 cache

L1 cache 在 CPU 中，相比寄存器，虽然它的位置距离 CPU 核心远，但造价更低。通常 L1 cache 大小在几十 Kb 到几百 Kb 不等，读写速度在 2~4 个 CPU 时钟周期。

L1 cache 通常也分为两种方式，分为指令缓存和数据缓存。

指令高速缓存处理有关CPU必须执行的操作的信息，
数据高速缓存则保留要在其上执行操作的数据。

L1 高速缓存通常分成指令缓存和数据缓存。

在 Linux 系统，我们可以通过这条命令，查看 CPU 里的 L1 Cache 「数据」缓存的容量大小：

$ cat /sys/devices/system/cpu/cpu0/cache/index0/size
32K

查看 L1 Cache 「指令」缓存的容量大小，则是：

$ cat /sys/devices/system/cpu/cpu0/cache/index1/size
32K

Level 2 cache

简称 L2 cache

L2 cache 也在 CPU 中，位置比 L1-Cache 距离 CPU 核心更远。它的大小比 L1 Cache 更大，具体大小要看 CPU 型号，有 2M 的，也有更小或者更大的，速度在 10~20 个 CPU 周期。

L2 cache一般会保存下一步可能由CPU访问的数据。在大多数现代CPU中，L1和L2高速缓存位于CPU内核本身，每个内核都有自己的高速缓存。

在 Linux 系统，我们可以通过这条命令，查看 CPU 里的 L2 Cache 的容量大小：

$ cat /sys/devices/system/cpu/cpu0/cache/index2/size
256K

Level 3 cache

简称 L3 cache

L3 Cache 同样在 CPU 中，位置比 L2 Cache 距离 CPU 核心更远。大小通常比 L2 Cache 更大，读写速度在 20~60 个 CPU 周期。L3 Cache 大小也是看型号的，比如 i9 CPU 有 512KB L1 Cache；有 2MB L2 Cache；有16MB L3 Cache。

在 Linux 系统，我们可以通过这条命令，查看 CPU 里的 L3 Cache 的容量大小：

$ cat /sys/devices/system/cpu/cpu0/cache/index3/size
3072K

缓存命中或未命中以及延迟

L1，L2，L3 指的都是CPU的缓存，他们比内存快，但是很昂贵，所以用作缓存，当 CPU 需要内存中某个数据的时候，如果寄存器中有这个数据，我们可以直接使用；如果寄存器中没有这个数据，我们就要先查询 L1 缓存，L1 中没有，再查询 L2 缓存；L2 中没有再查询 L3 缓存；L3 中没有，再去内存中拿。目的就是提高速度。

如果在Cache中找到数据，这称为缓存命中。

如果在Cache中没有找到数据，它将尝试从主内存访问数据。这称为缓存未命中，也叫穿透（miss），就是一次读取操作没有从缓存中找到对应的数据。

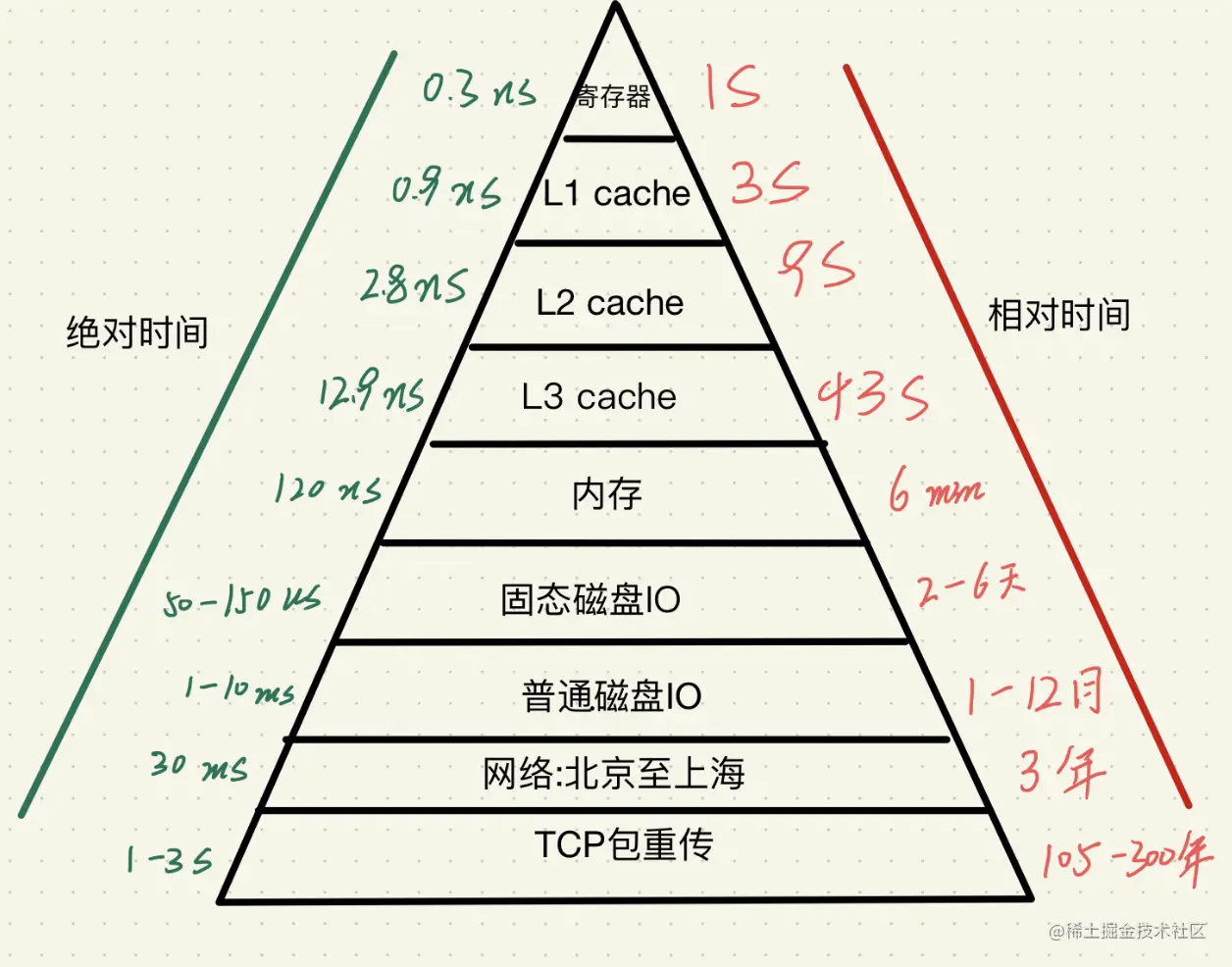

从内存访问数据所需的时间称为延迟，L1具有最低的延迟，是最快的，并且最接近核心，而L3具有最高的延迟。缓存未命中时，延迟会增加很多。这是因为CPU必须从主存储器中获取数据。

据统计，L1 Cache的命中率在 80% 左右，L1/L2/L3 加起来的命中率在 95% 左右。因此，CPU 缓存的设计还是相当合理的。只有 5% 的内存读取会穿透到内存，95% 都能读取到缓存。

Cache是位于CPU与内存之间的临时存储器，它的容量比内存小但交换速度快。在Cache中的数据是内存中的一小部分，但这一小部分是短时间内CPU即将访问的，当CPU调用大量数据时，就可避开内存，直接从Cache中调用，从而加快读取速度。由此可见，在CPU中加入Cache是一种高效的解决方案，这样整个内存储器（Cache+内存）就变成了既有Cache的高速度，又有内存的大容量的存储系统了。Cache对CPU的性能影响很大，主要是因为CPU的数据交换顺序和CPU与Cache间的带宽引起的。

主流的 CPU 架构

一个 CPU 处理器中一般有多个运行核心，我们把一个运行核心称为一个物理核，每个物理核都可以运行应用程序。

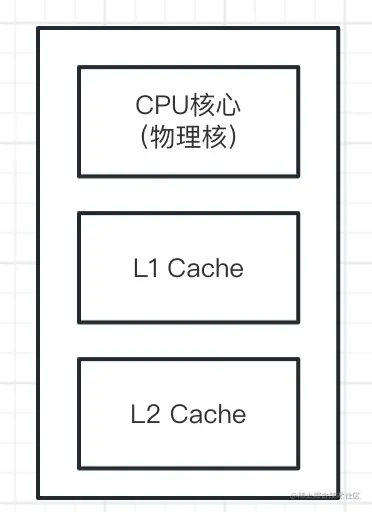

每个物理核都拥有私有的 L1 cache，包括一级指令缓存和一级数据缓存，以及私有的L2 cache。

物理核的私有缓存：它其实是指缓存空间只能被当前的这个物理核使用，其他的物理核无法对这个核的缓存空间进行数据存取。

因为 L1 和 L2 缓存是每个物理核私有的，所以，当数据或指令保存在 L1、L2 缓存时，物理核访问它们的延迟不超过 10 纳秒，速度非常快。

但是，这些 L1 和 L2 缓存的大小受限于处理器的制造技术，一般只有 KB 级别，存不下太多的数据。如果 L1、L2 缓存中没有所需的数据，应用程序就需要访问内存来获取数据。而应用程序的访存延迟一般在百纳秒级别，是访问 L1、L2 缓存的延迟的近 10 倍，不可避免地会对性能造成影响。

所以，不同的物理核还会共享一个共同的三级缓存（Level 3 cache，简称为 L3 cache）。L3 缓存能够使用的存储资源比较多，所以一般比较大，能达到几 MB 到几十 MB，这就能让应用程序缓存更多的数据。当 L1、L2 缓存中没有数据缓存时，可以访问 L3，尽可能避免访问内存。

另外，现在主流的 CPU 处理器中，每个物理核通常都会运行两个超线程，也叫作逻辑核。同一个物理核的逻辑核会共享使用 L1、L2 缓存。

在主流的服务器上，一个 CPU 处理器会有 10 到 20 多个物理核。同时，为了提升服务器的处理能力，服务器上通常还会有多个 CPU 处理器（也称为多 CPU Socket），每个处理器有自己的物理核（包括 L1、L2 缓存），L3 缓存，以及连接的内存，同时，不同处理器间通过总线连接。

下图显示的就是多 CPU Socket 的架构，图中有两个 Socket，每个 Socket 有两个物理核。

在多 CPU 架构上，应用程序可以在不同的处理器上运行。比如上图中，应用程序可以先在 Socket 1 上运行一段时间，然后再被调度到 Socket 2 上运行。

但是，有个地方需要你注意一下：如果应用程序先在一个 Socket 上运行，并且把数据保存到了内存，然后被调度到另一个 Socket 上运行，此时，应用程序再进行内存访问时，就需要访问之前 Socket 上连接的内存，这种访问属于远端内存访问。和访问 Socket 直接连接的内存相比，远端内存访问会增加应用程序的延迟。

在多 CPU 架构下，一个应用程序访问所在 Socket 的本地内存和访问远端内存的延迟并不一致，所以，我们也把这个架构称为非统一内存访问架构（Non-Uniform Memory Access，NUMA 架构）。

到这里，我们就知道了主流的 CPU 多核架构和多 CPU 架构，我们来简单总结下 CPU 架构对应用程序运行的影响。

L1、L2 缓存中的指令和数据的访问速度很快，所以，充分利用 L1、L2 缓存，可以有效缩短应用程序的执行时间；
在 NUMA 架构下，如果应用程序从一个 Socket 上调度到另一个 Socket 上，就可能会出现远端内存访问的情况，这会直接增加应用程序的执行时间。

内存

内存的主要材料是半导体硅，是插在主板上工作的。因为它的位置距离 CPU 有一段距离，所以需要用总线和 CPU 连接。因为内存有了独立的空间，所以体积更大，造价也比上面提到的存储器低得多。现在有的个人电脑上的内存是 16G，但有些服务器的内存可以到几个 T。内存速度大概在 200~300 个 CPU 周期之间。

SSD 和硬盘

SSD 也叫固态硬盘，结构和内存类似，但是它的优点在于断电后数据还在。内存、寄存器、缓存断电后数据就消失了。内存的读写速度比 SSD 大概快 10~1000 倍。以前还有一种物理读写的磁盘，我们也叫作硬盘，它的速度比内存慢 100W 倍左右。因为它的速度太慢，现在已经逐渐被 SSD 替代。

一些优化

缓存行

CPU访问内存时，并不是逐个字节访问，而是以字长为单位访问。比如32位的CPU，字长为4字节，那么CPU访问内存的单位也是4字节。

这么设计的目的，是减少CPU访问内存的次数，加大CPU访问内存的吞吐量。比如同样读取8个字节的数据，一次读取4个字节那么只需要读取2次。若逐个字节访问需要读取8次。

执行程序是靠运行CPU执行主存中代码，但是CPU和主存的速度差异是非常大的，为了降低这种差距，在架构中使用了CPU缓存。数据在CPU缓存(多级cache)中并非是单独存储的，而是按行存储的。其中每一行成为一个缓存行。也就是说缓存里面都是由缓存行组成的，缓存系统中是以缓存行（cache line）为单位存储。

缓存行是2的整数幂个连续字节，每个缓存行的大小一般为2的N次方字节。在32位计算机中为32字节，64位计算机中为64字节。

内存对齐

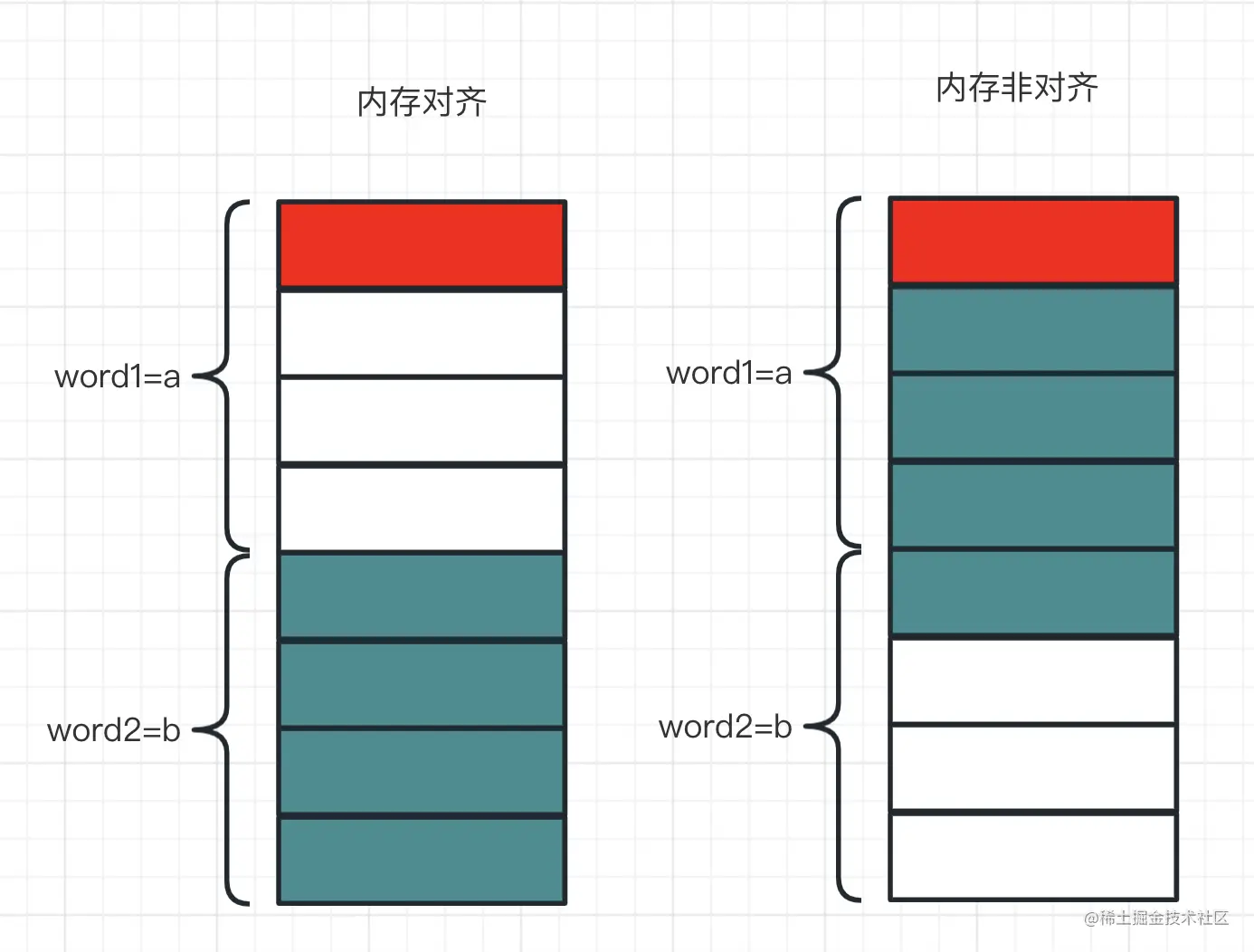

我们来看看，编写程序时，变量在内存中是否按内存对齐的差异。有2个变量

word1=a（占用1个字节）
word2=b（占用4个字节）

我们假设CPU以4字节为单位读取内存。如果变量在内存中的布局按4字节对齐，那么读取a变量只需要读取一次内存，即word1；读取b变量也只需要读取一次内存，即word2。

而如果变量不做内存对齐，那么读取a变量也只需要读取一次内存，即word1；但是读取b变量时，由于b变量跨越了2个word，所以需要读取两次内存，分别读取word1和word2的值，然后将word1偏移取后3个字节，word2偏移取前1个字节，最后将它们做或操作，拼接得到b变量的值。

显然，内存对齐在某些情况下可以减少读取内存的次数以及一些运算，性能更高。另外，由于内存对齐保证了读取b变量是单次操作，在多核环境下，原子性更容易保证。

但是内存对齐提升性能的同时，也需要付出相应的代价。由于变量与变量之间增加了填充，并没有存储真实有效的数据，所以占用的内存会更大。这也是一个典型的空间换时间的应用场景

指令的预读

CPU 顺序执行内存中的指令，CPU 执行指令的速度是非常快的，一般是 2~~6 个 CPU 时钟周期；这节课，我们学习了存储器分级策略，发现内存的读写速度其实是非常慢的，大概有 200~~300 个时钟周期。

所以CPU增加了指令预读取，CPU 把内存中的指令预读几十条或者上百条到读写速度较快的 L1 Cache中，因为 L1 Cache的读写速度只有 2~4 个时钟周期，是可以跟上 CPU 的执行速度的。

这里又产生了另一个问题：如果数据和指令都存储在L1 Cache中，如果数据缓存覆盖了指令缓存，就会产生非常严重的后果。因此，L1 Cache通常会分成两个区域，一个是指令区，一个是数据区。

与此同时，又出现了一个问题，L1 Cache分成了指令区和数据区，那么 L2/L3 需不需要这样分呢？其实，是不需要的。因为 L2 和 L3，不需要协助处理指令预读的问题。

总结

为了合理利用CPU的高性能，平衡这三者的速度差异，主要体现为：

CPU增加了缓存，以均衡与内存的速度差异；
CPU增加了指令预读取，减少与内存的交互次数

存储器的分级
