UML 基本介绍
- UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用 于帮助软件开发人员进行思考和记录思路的结果

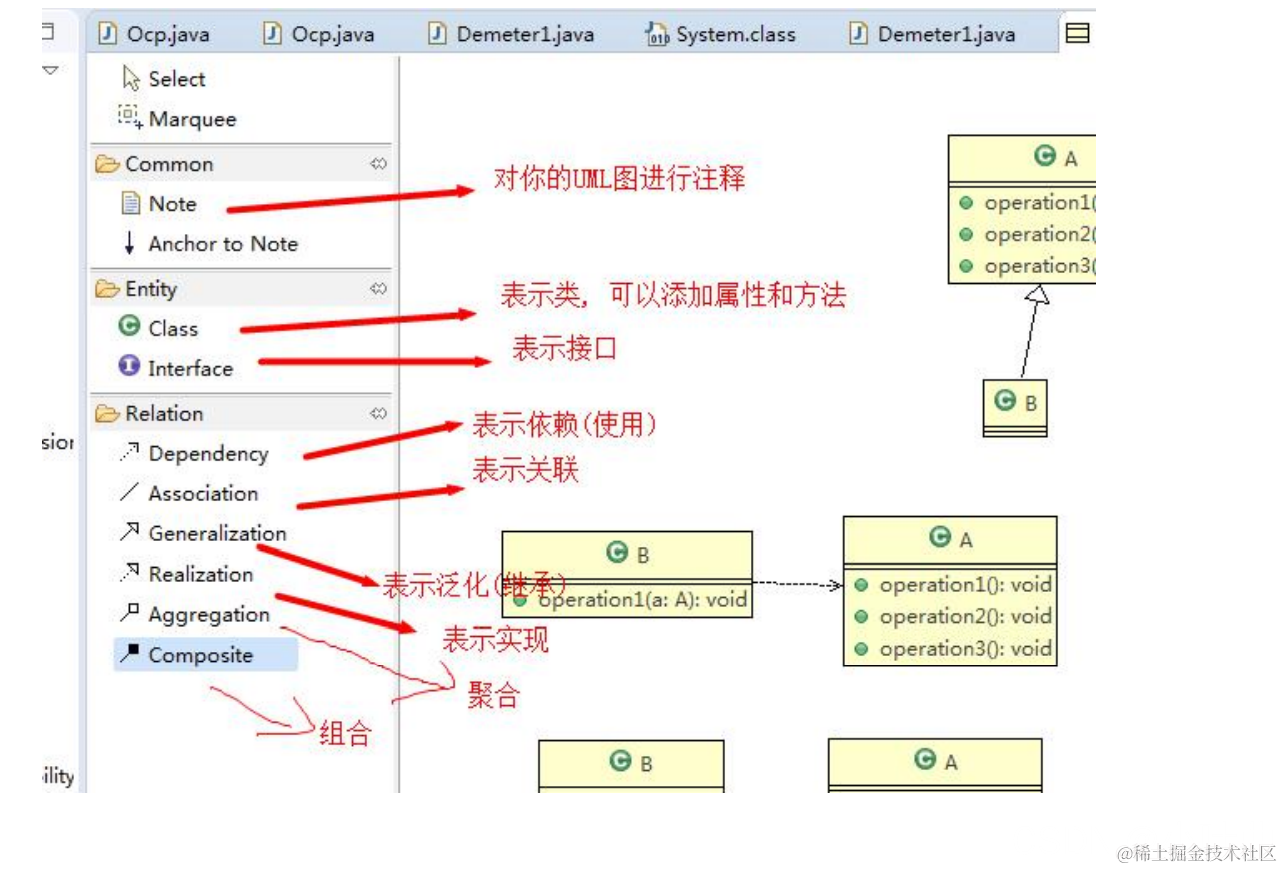

- UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他 们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如下图:

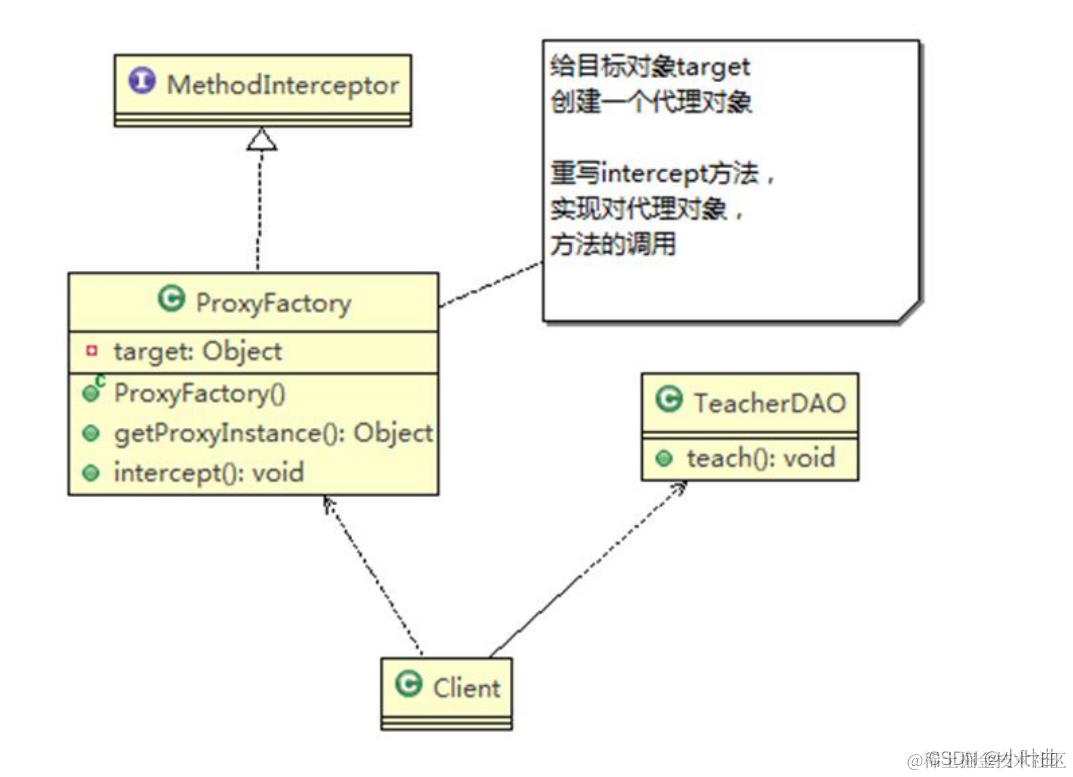

UML 图
UML 图分类：
- 用例图(use case)
- 静态结构图：类图、对象图、包图、组件图、部署图
- 动态行为图：交互图（时序图与协作图）、状态图、活动图
UML 类图
用于描述系统中的类（对象）本身的组成和类(对象)之间的各种静态关系
类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合

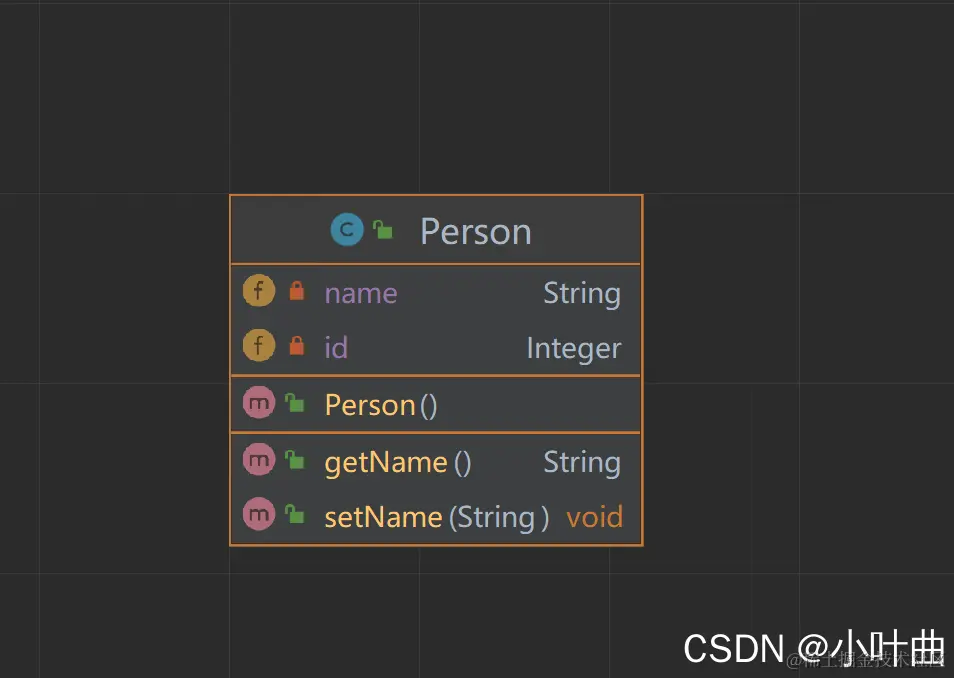

简单举例
package com.atguigu.uml;
public class Person { //代码形式->类图
private Integer id;
private String name;
public void setName(String name) {
this.name = name;
}
public String getName() {
return name;
}
}

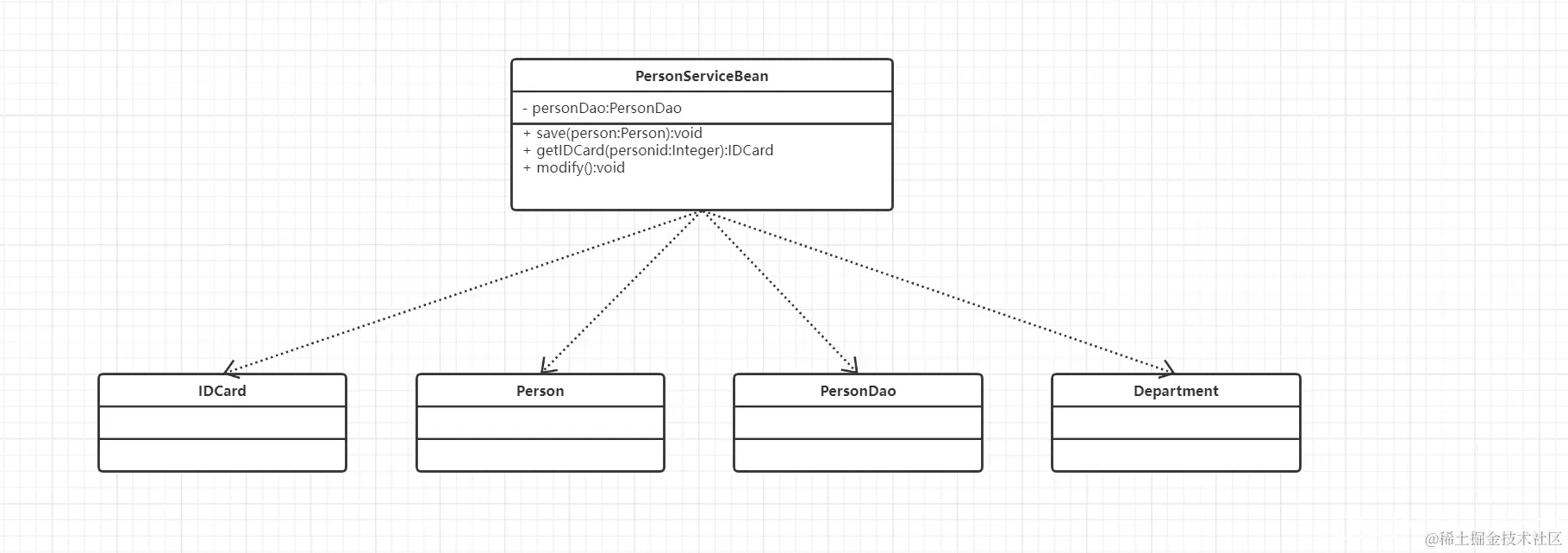

类图——依赖关系（Dependence）
只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了
package com.atguigu.uml.dependence;
public class PersonServiceBean {
private PersonDao personDao;//类
public void save(Person person) {
}
public IDCard getIDCard(Integer personid) {
return null;
}
public void modify() {
Department department = new Department();
}
}
package com.atguigu.uml.dependence;
public class IDCard {
}
package com.atguigu.uml.dependence;
public class Person {
}
package com.atguigu.uml.dependence;
public class PersonDao {
}
package com.atguigu.uml.dependence;
public class Department {
}
总结
- 类中用到了对方
- 如果是类的成员属性
- 如果是方法的返回类型
- 是方法接收的参数类型
- 方法中使用到

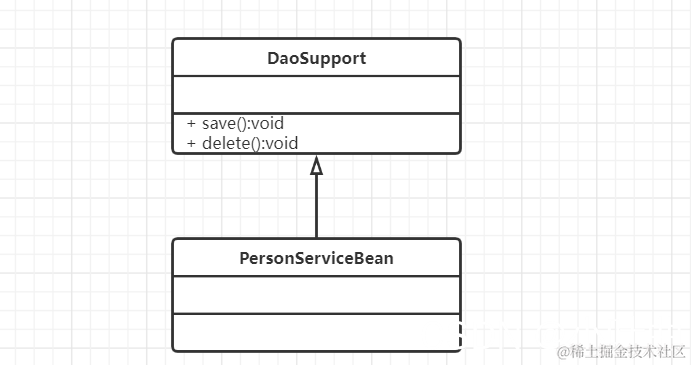

类图——泛化关系(generalization)
泛化关系实际上就是继承关系，他是依赖关系的特例
package com.atguigu.uml.generalization;
public class PersonServiceBean extends DaoSupport{
}
package com.atguigu.uml.generalization;
public abstract class DaoSupport{
public void save(Object entity){
}
public void delete(Object id){
}
}
总结
- 泛化关系实际上就是继承关系
- 如果 A 类继承了 B 类，我们就说 A 和 B 存在泛化关系

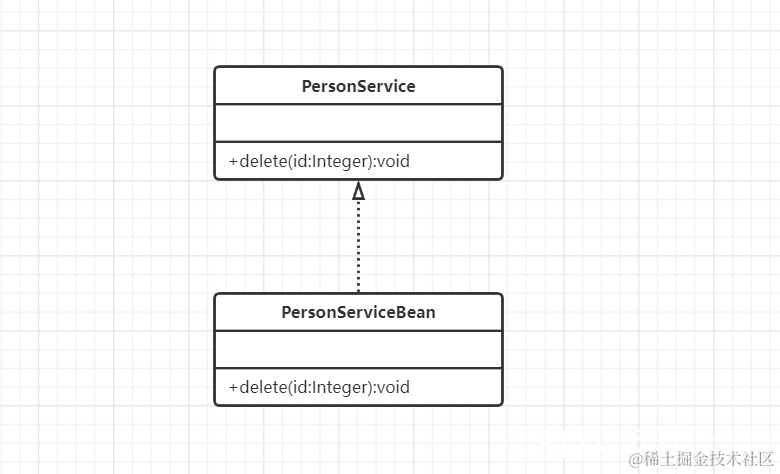

类图——实现关系（Implementation）
实现关系实际上就是 A 类实现 B，它是依赖关系的特例
package com.atguigu.uml.implementation;
public interface PersonService {
public void delete(Integer id);
}
package com.atguigu.uml.implementation;
public class PersonServiceBean implements PersonService {
public void delete(Integer id) {
}
}
类图——关联关系（Association）
关联关系实际上就是类与类之间的联系，它是依赖关系的特例
关联具有导航性： 即双向关系或单向关系
关系具有多重性：
- "1"（表示有且仅有一个）
- "0..."（表示0个或者多个）
- "0,1"（表示0个或者一个）
- "n...m"（表示n到 m个都可以）
- "m...*" （表示至少m个）

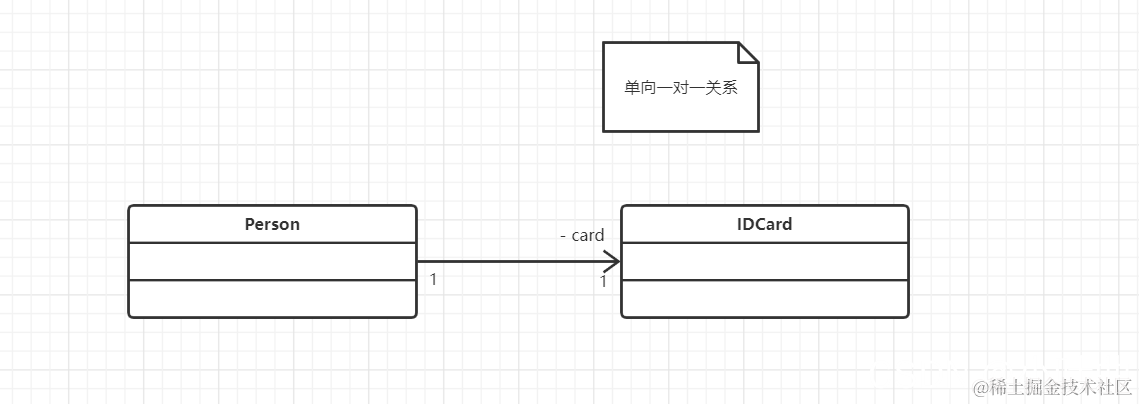

单向一对一关系
package com.atguigu.uml.association;
public class Person {
private IDCard card;
}
package com.atguigu.uml.association;
public class IDCard {
}

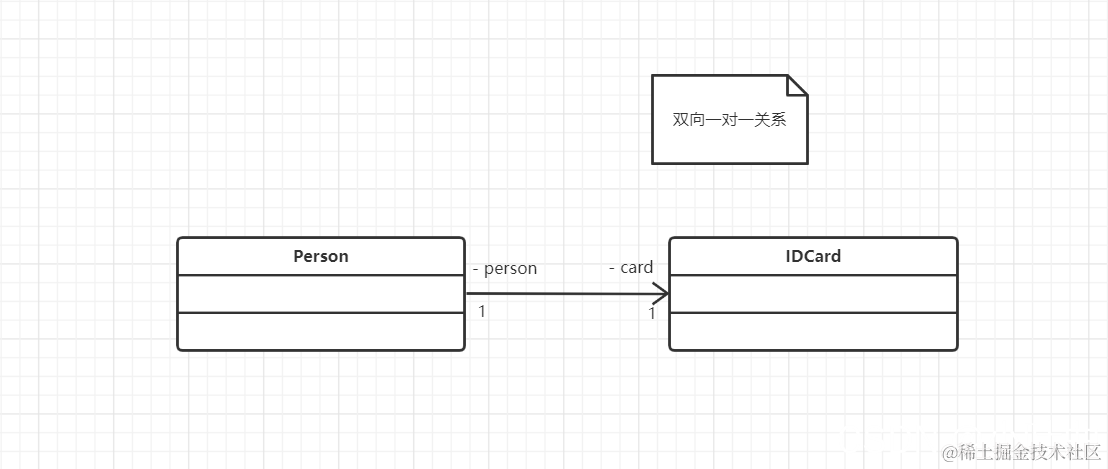

双向一对一关系
package com.atguigu.uml.association;
public class Person {
private IDCard card;
}
package com.atguigu.uml.association;
public class IDCard {
private Person person;
}
类图——聚合关系（Aggregation）
基本介绍
聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性
如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来 的，使用带空心菱形的实线来表示

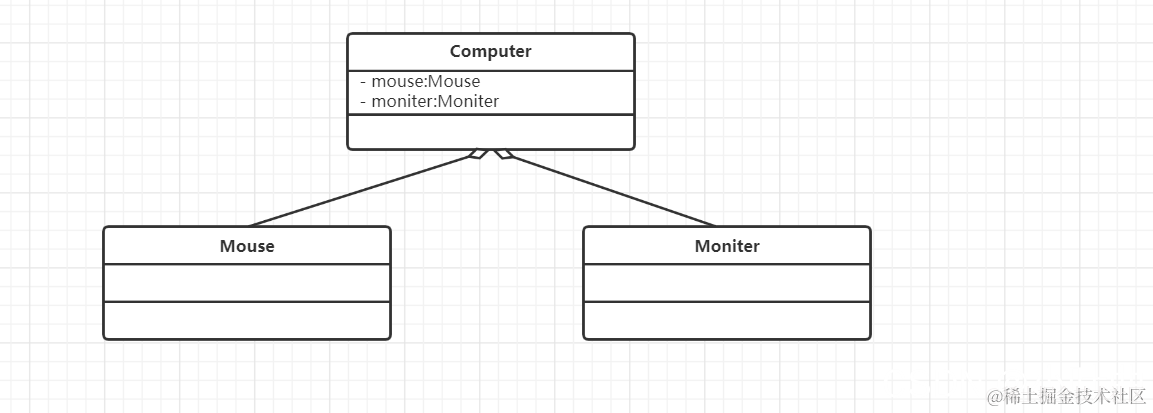

应用实例
package com.atguigu.uml.aggregation;
public class Computer {
private Mouse mouse;
private Monitor monitor;
public void setMouse(Mouse mouse) {
this.mouse = mouse;
}
public void setMonitor(Monitor monitor) {
this.monitor = monitor;
}
}
package com.atguigu.uml.aggregation;
public class Mouse {
}
package com.atguigu.uml.aggregation;
public class Monitor {
}
类图——组合关系（Composition）
基本介绍
组合关系：也是整体与部分的关系，但是整体与部分不可以分开。
再看一个案例：在程序中我们定义实体：Person 与 IDCard、Head, 那么 Head 和 Person 就是 组合，IDCard 和 Person 就是聚合。
但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那 么 IDCard 和 Person 就是组合了
应用案例

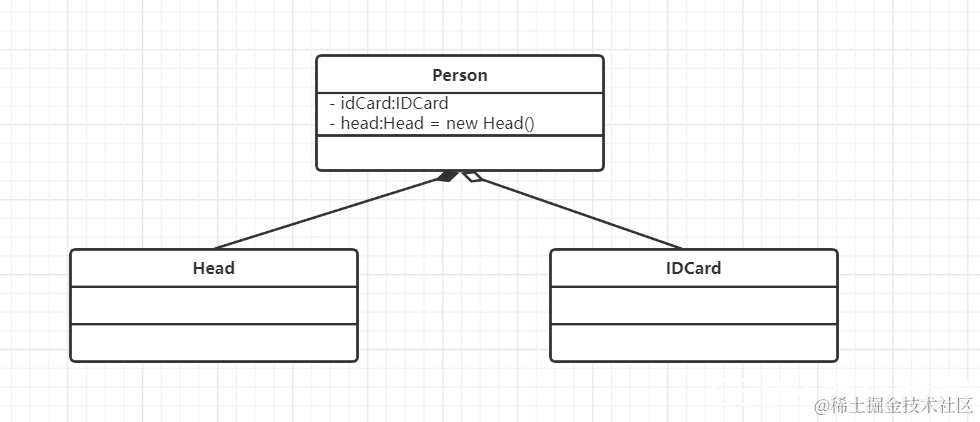

案例一
public class Person {
private IDCard card;
private Head head = new Head();
}
public class IDCard {
}
public class Head {
}

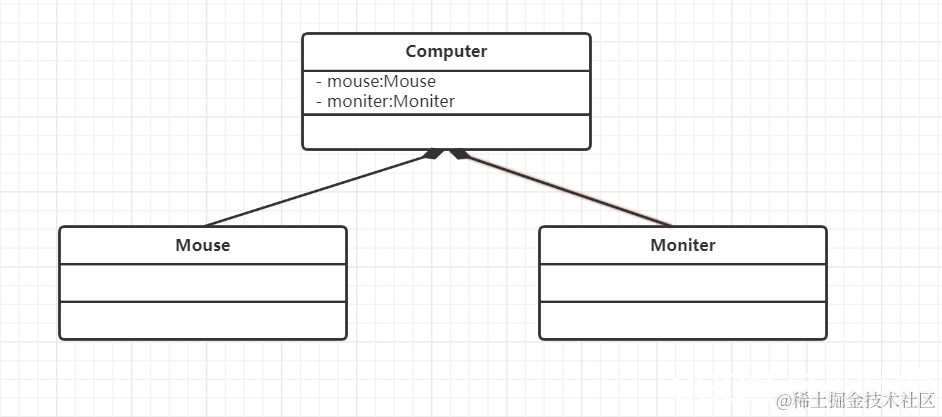

案例二
package com.atguigu.uml.aggregation;
public class Computer {
private Mouse mouse = new Mouse(); //鼠标不可以和 computer 分离
private Monitor monitor = new Monitor();//显示器不可以和 Computer 分离
public void setMouse(Mouse mouse) {
this.mouse = mouse;
}
public void setMonitor(Monitor monitor) {
this.monitor = monitor;
}
}
package com.atguigu.uml.aggregation;
public class Mouse {
}
package com.atguigu.uml.aggregation;
public class Monitor {
}
