原神角色渲染 Shader 分析还原

正文

序言

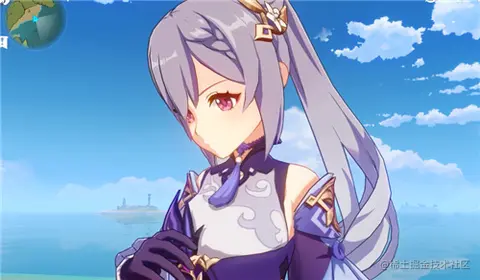

原神上线也半年了，卡通渲染水平属实一流。见了很多截帧分析的文章，也有很多人讨论原神的角色渲染。

但是目前还没看过整个角色 Shader 还原得比较好，讲解得比较详细的文章。因此比较擅长拾人牙慧的本不可燃垃圾，就把自己的 Shader 分享出来，详细地分析一下原神的角色渲染吧。

由于时间精力有限，并没有去逆向原神的 Shader，仅从视觉效果角度去还原，因此也并未 100% 还原，今后有空会补完。使用渲染管线为URP。

注：即使去掉 BaseMap 以外所有的贴图，适当调参后，本文的 Shader 也可以做到不错的卡通渲染效果。请不要执着于模型和贴图资源。

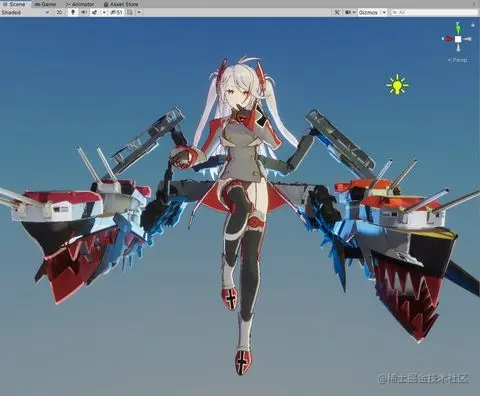

  • 去掉 BaseMap 以外所有额外贴图的渲染效果

贴图

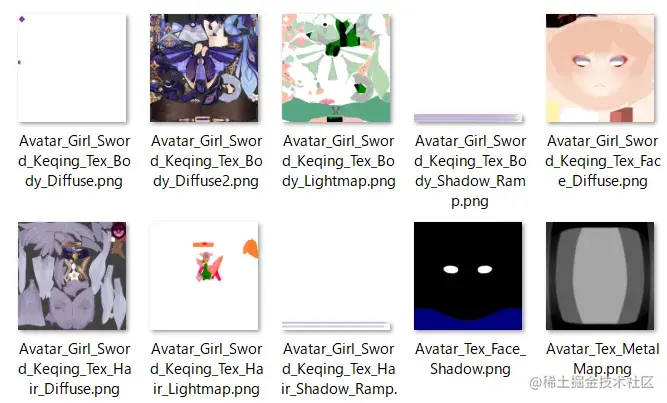

以 刻晴 为例，以下为需要用到的贴图（来源于大佬）：

  • ① RGBA 通道的身体 BaseMap
  • ② RGB 通道的身体 BaseMap
  • ③ RGBA 通道的身体 LightMap
  • ④ 身体 ShadowRamp
  • ⑤ 面部 BaseMap
  • ⑥ 头发 BaseMap
  • ⑦ RGBA 通道的头发 LightMap
  • ⑧ 头发 ShadowRamp
  • ⑨ 面部阴影 Mask
  • ⑩ 金属光泽 Map

本次还原并未用到

  • ② RGB 通道的身体 BaseMap
  • ⑨ 面部阴影 Mask
  • ⑩ 金属光泽 Map 。

部分变量命名为本人随意命名。仅分析重点的 片元着色器。

基础的卡通光照

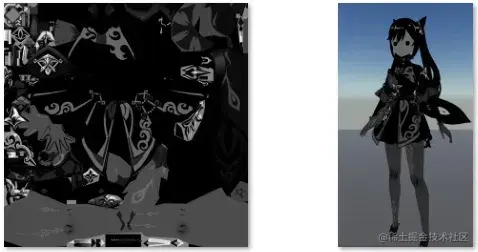

  • ③ LightMap 的 G 通道：阴影权重

使用了【罪恶装备】的 LightMap 方案，随光照变化的一级阴影（ShallowShadowColor），不随光照变化的固定二级阴影（DarkShadowColor）。因此不能简单使用 HalfLambert 后 step 去区分明暗部分。网络上可见 【崩坏3】 的渲染分析，经过适当修改（也可以不修改）即可用于原神的角色 LightMap。

  • Lambert 光照模型：Max(0, Dot(NormalDir, LightDir));
  • HalfLambert 光照模型：Max(0, Dot(NormalDir, LightDir)* 0.5 + 0.5);

采样 BaseMap 和 LightMap，确定最初的阴影颜色 ShadowColor 和 DarkShadowColor 。

half4 baseColor = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv.xy);
half4 LightMapColor = SAMPLE_TEXTURE2D(_LightMap, sampler_LightMap, input.uv.xy);
half3 ShadowColor = baseColor.rgb * _ShadowMultColor.rgb;
half3 DarkShadowColor = baseColor.rgb * _DarkShadowMultColor.rgb;

以下大致为 【崩坏3】 使用的计算 一级 阴影颜色 ShallowShadowColor 的算法（已被我修改过）。

//崩坏3 原始算法
SWeight = LightMapColor.g * input.color.r;

float SFactor = 1.0f - step(0.5f, SWeight);
float2 halfFactor = SWeight * float2(1.2f, 1.25f) + float2(-0.1f, -0.125f);
SWeight = SFactor * halfFactor.x + (1.0f - SFactor) * halfFactor.y;
SWeight = floor((SWeight + input.lambert) * 0.5 + 1.0 - _ShadowArea);
SFactor = step(SWeight, 0);
ShadowColor.rgb = SFactor * baseColor.rgb + (1 - SFactor) * ShadowColor.rgb;

经分析得知，可能考虑到采样贴图时的 精度误差，或是为了 迷惑逆向 Shader 的人，设计了这样复杂的算法。本人觉得不大必要，因此修改为下方的代码，效果差不多。

//如果 SFactor = 0, ShallowShadowColor 为一级阴影色,否则为 BaseColor。
float SWeight = (LightMapColor.g * input.color.r + input.lambert) * 0.5 + 1.125;
float SFactor = floor(SWeight - _ShadowArea);
half3 ShallowShadowColor = SFactor * baseColor.rgb + (1 - SFactor) * ShadowColor.rgb;

由于希望可选择是否固定 二级 阴影颜色DarkShadowColor，因此二级阴影颜色如下计算。

//如果 SFactor = 0, DarkShadowColor 为二级阴影色,否则为一级阴影色。
SFactor = floor(SWeight - _DarkShadowArea);
DarkShadowColor = SFactor * (_FixDarkShadow * ShadowColor + (1 - _FixDarkShadow) * ShallowShadowColor) + (1 - SFactor) * DarkShadowColor;

这样阴影颜色的计算基本完成了，但是阴影边缘过于锐利，可以使用 smoothstep 进行平滑。

// 平滑阴影边缘
half rampS = smoothstep(0, _ShadowSmooth, input.lambert - _ShadowArea);
half rampDS = smoothstep(0, _DarkShadowSmooth, input.lambert - _DarkShadowArea);
ShallowShadowColor.rgb = lerp(ShadowColor, baseColor.rgb, rampS);
DarkShadowColor.rgb = lerp(DarkShadowColor.rgb, ShadowColor, rampDS);

所有准备完成，该计算最终的片元使用哪一级阴影的颜色了。

//如果 SFactor = 0, FinalColor 为二级阴影，否则为一级阴影。
SFactor = floor(LightMapColor.g * input.color.r + 0.9f);
half4 FinalColor;
FinalColor.rgb = SFactor * ShallowShadowColor + (1 - SFactor) * DarkShadowColor;

至此 【崩坏3】 的 LightMap 阴影计算大功告成！ 咦……不好意思，忘了是要还原原神的角色 Shader 了，应该使用 ShadowRamp 的贴图才对。但……多一种选择不是更好吗？

RampShadow

  • 原神角色的 ShadowRamp 贴图

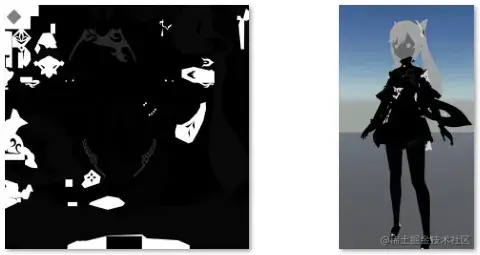

  • ③ LightMap 的 Alpha 通道：RampAreaMask

经分析得知，③ LightMap 的 Alpha 通道存储了 5 种信息，Alpha 值大致对应 Ramp 贴图内的材质/颜色如下。

  1. 0: hard/emission/specular/silk
  2. 77: soft/common
  3. 128: metal
  4. 179: tights
  5. 255: skin

而 Ramp 图中存储了 10 行颜色，前 5 行为暖色调阴影，后 5 行为冷色调阴影，分别对应游戏内 白天 和 晚上 的 RampShadow 。

需要使用 HalfLambert 进行横向采样，将 10 行颜色数据全部采样后存储为一个数组。

X 轴 应当避免采样至贴图最最右边，否则会出现黑线，
Y 轴 应当在每一行的尽量中间，避免精度问题。

  • 左：_RampShadowRange - 0.003 后采样的效果 右：直接采样的效果 image.png

我不理解：可是代码写的却是 (1.0 / _RampShadowRange - 0.003)

//关键的 X 轴 rampValue，控制采样的范围，至于为什么这样写，你一定能看懂。
float rampValue = input.lambert * (1.0 / _RampShadowRange - 0.003);

//Y 轴为固定数值
half3 ShadowRamp1 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.95)).rgb;
half3 ShadowRamp2 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.85)).rgb;
half3 ShadowRamp3 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.75)).rgb;
half3 ShadowRamp4 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.65)).rgb;
half3 ShadowRamp5 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.55)).rgb;
half3 CoolShadowRamp1 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.45)).rgb;
half3 CoolShadowRamp2 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.35)).rgb;
half3 CoolShadowRamp3 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.25)).rgb;
half3 CoolShadowRamp4 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.15)).rgb;
half3 CoolShadowRamp5 = SAMPLE_TEXTURE2D(_RampMap, sampler_RampMap, float2(rampValue, 0.05)).rgb;

half3 AllRamps[10] = {
    ShadowRamp1, ShadowRamp2, ShadowRamp3, ShadowRamp4, ShadowRamp5, CoolShadowRamp1, CoolShadowRamp2, CoolShadowRamp3, CoolShadowRamp4, CoolShadowRamp5
};

根据材质面板内填写的 ③ LightMap 的 Alpha 值与 Ramp 列数的对应关系，使用 step 和 abs 判断 Alpha 值误差是否在一定范围内（我选 10）后，将 5 个 Ramp 色彩进行组合得到最终的 Ramp 色彩数据，并再次使用 _RampShadowRange 和 HalfLambert 得到你想要的 RampShadow。

half3 skinRamp = step(abs(LightMapColor.a * 255 - _RampArea12.x), 10) * AllRamps[_RampArea12.y]; // CoolShadowRamp2
half3 tightsRamp = step(abs(LightMapColor.a * 255 - _RampArea12.z), 10) * AllRamps[_RampArea12.w]; // CoolShadowRamp5
half3 softCommonRamp = step(abs(LightMapColor.a * 255 - _RampArea34.x), 10) * AllRamps[_RampArea34.y]; // CoolShadowRamp1
half3 hardSilkRamp = step(abs(LightMapColor.a * 255 - _RampArea34.z), 10) * AllRamps[_RampArea34.w]; // CoolShadowRamp3
half3 metalRamp = step(abs(LightMapColor.a * 255 - _RampArea5.x), 10) * AllRamps[_RampArea5.y]; // CoolShadowRamp4

// 组合 5 个 Ramp，得到最终的 Ramp 阴影，并根据 rampValue 与 BaseColor 结合。
half3 finalRamp = skinRamp + tightsRamp + metalRamp + softCommonRamp + hardSilkRamp;

rampValue = step(_RampShadowRange, input.lambert);
half3 RampShadowColor = rampValue * baseColor.rgb + (1 - rampValue) * finalRamp * baseColor.rgb;

ShadowColor = RampShadowColor;
DarkShadowColor = RampShadowColor;

游戏内的 Ramp 阴影会随着时间切换为白天和夜晚，分别为 1~5 行和 6~10 行。具体可以使用 C# 传输时间值，或者 根据光照方向计算时间或角度，使用 step 或者 lerp，将上方存储的 AllRamps[0~4] 分别切换为 AllRamps[5~9] 即可完成 RampShadow 色彩的切换。由于时间精力问题，我并未去实现，感兴趣的可以自己试一试。

面部阴影

在还原原神的面部阴影渲染之前，先介绍下我想到的一个 小技巧，这个技巧偶然间发现也被【Tales of Arise】使用，有兴趣、懂日语的话可以看看他们的技术分享。

由于面部阴影受光照角度影响极易产生 难看的阴影，因此可以虑将光照固定成水平方向，再微调面部法线即可得到比较舒适的面部阴影。

  • _FixLightY=0 即可将光照方向固定至水平。
float3 fixedlightDirWS = normalize(float3(lightDirWS.x, _FixLightY, lightDirWS.z));
lightDirWS = _IgnoreLightY ? fixedlightDirWS: lightDirWS;

原神面部阴影的还原细节不多赘述，可以参考 @黑魔姬 的文章。

黑魔姬：神作面部阴影渲染还原238 赞同 · 28 评论文章

在此我做了一些改进。由于直接使用会产生头发阴影和面部 阴影交错 的问题，需要对光照方向进行偏移。但直接在采样得到的 Face ShadowMap 数据上 ±Offset 等操作，会导致光照进入边缘时产生 阴影跳变。因此采用 旋转偏移光照 的方式。只需要构建一个 XZ 平面上的旋转矩阵即可。

而光照在正前时，由于 Face ShadowMap 的曲线变化问题，会导致 阴影变化 过快，因此需要修改 Face ShadowMap 的曲线，使其在中间部分趋于平缓，使用 pow 函数即可做到， pow(0.15~0.3) 之间效果最佳。

// FaceShadowMap
#if ENABLE_FACE_SHADOW_MAP

// 计算光照旋转偏移
float sinx = sin(_FaceShadowOffset);
float cosx = cos(_FaceShadowOffset);
float2x2 rotationOffset = float2x2(cosx, -sinx, sinx, cosx);

float3 Front = unity_ObjectToWorld._12_22_32;
float3 Right = unity_ObjectToWorld._13_23_33;
float2 lightDir = mul(rotationOffset, mainLight.direction.xz);

//计算 xz 平面下的光照角度
float FrontL = dot(normalize(Front.xz), normalize(lightDir));
float RightL = dot(normalize(Right.xz), normalize(lightDir));
RightL = - (acos(RightL) / PI - 0.5) * 2;

//左右各采样一次 FaceShadowMap 的阴影数据存于 lightData
float2 lightData = float2(SAMPLE_TEXTURE2D(_FaceShadowMap, sampler_FaceShadowMap, float2(input.uv.x, input.uv.y)).r,
                          SAMPLE_TEXTURE2D(_FaceShadowMap, sampler_FaceShadowMap, float2(-input.uv.x, input.uv.y)).r);

//修改 lightData 的变化曲线，使中间大部分变化速度趋于平缓。
lightData = pow(abs(lightData), _FaceShadowMapPow);

//根据光照角度判断是否处于背光，使用正向还是反向的 lightData。
float lightAttenuation = step(0, FrontL) * min(step(RightL, lightData.x), step(-RightL, lightData.y));

half3 FaceColor = lerp(ShadowColor.rgb, baseColor.rgb, lightAttenuation);
FinalColor.rgb = FaceColor;
#endif

其他

高光

  • ③ LightMap 的 R 通道：高光强度

③ LightMap 的 R 通道用于控制高光强度，非 0 部分为 Blinn-Phong 高光。最大值 255 即纯白部分为 Blinn-Phong 加上 金属高光，需要使用到下方的 金属光泽贴图，使用方式疑似 MatCap。

高光反射與Blinn-Phong Shading

  • 金属光泽贴图

本次并未还原金属光泽贴图的效果，今后会补上。

  • ③ LightMap 的 B 通道：高光 Mask 和一些细节？

边缘光

原神的边缘光可以看出使用的应该是 深度边缘光，详情参考 @喵刀Hime 的文章：

喵刀Hime：【JTRP】屏幕空间深度边缘光 Screen Space Depth Rimlight210 赞同 · 17 评论文章

我嫌麻烦所以没加进去，只使用了普通的公式类似 菲涅尔反射 的边缘光，并用 正向反向 Lambert 进行了 Mask。

// Rim Light
float lambertF = dot(mainLight.direction, input.normalWS);
float lambertD = max(0, -lambertF);
lambertF = max(0, lambertF);
float rim = 1 - saturate(dot(viewDirWS, input.normalWS));

/// @note 正向
float rimDot = pow(rim, _RimPow);
rimDot = _EnableLambert * lambertF * rimDot + (1 - _EnableLambert) * rimDot;
float rimIntensity = smoothstep(0, _RimSmooth, rimDot);
half4 Rim = _EnableRim * pow(rimIntensity, 5) * _RimColor * baseColor;
Rim.a = _EnableRim * rimIntensity * _BloomFactor;

/// @note 反向
rimDot = pow(rim, _DarkSideRimPow);
rimDot = _EnableLambert * lambertD * rimDot + (1 - _EnableLambert) * rimDot;
rimIntensity = smoothstep(0, _DarkSideRimSmooth, rimDot);
half4 RimDS = _EnableRimDS * pow(rimIntensity, 5) * _DarkSideRimColor * baseColor;
RimDS.a = _EnableRimDS * rimIntensity * _BloomFactor;

自发光 & Bloom

原神使用了 ① ⑥ RGBA 通道 BaseMap 的 alpha 通道作为自发光 Mask，经后处理达到 Bloom 的效果。此外我们也可以在 高光 和 边缘光 区域自行增加自发光，修改 Alpha 的值达到这些区域 Bloom 的效果。

最后还剩一张贴图，看名字就知道是做什么的了，面部阴影 Mask，是否使用影响不是很关键。

描边

描边就是比较常规的 BackFace 外扩描边，直接复制粘贴 Colin 大佬的即可：

ColinLeung-NiloCat | UnityURPToonLitShaderExample。

此外原神使用了 ③ LightMap 的 Alpha 通道（也有可能是顶点色）制作了彩色的描边，仅限皮肤区域，可以参考上方 RampShadow 中贴图信息的处理方式自行添加。

顶点色的 Alpha 通道控制描边粗细，RGB 通道暂未分析出用来做了什么很特殊的效果。

在还原原神角色渲染的基础上，也可以自行增加一些有意思的东西。如我增加了自动着色、全彩色描边，本次的还原中并未加入。以下为完整 Shader 的 Github 链接：

ashyukiha | GenshinCharacterShaderZhihuVer

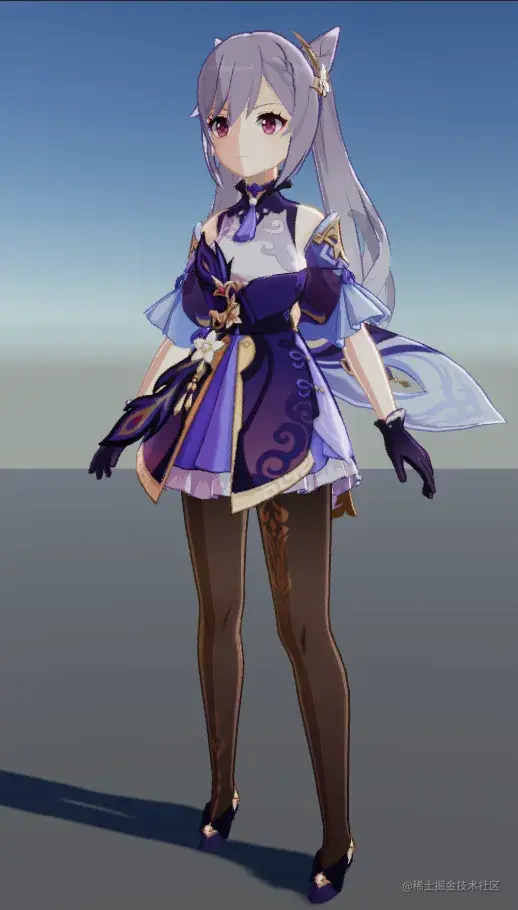

最终还原的效果
