1.概述

全观go源码，有一个核心原则，对于所有的数据结构都遵循内存空间对齐，在应用层可以随意应用，但在源码层面会针对对应数据结构进一步优化。

go map的设计核心是哈希表，其中针对桶数量2^n，针对哈希冲突，采用了除留余法，其中处理哈希冲突，使用链地址法，链条使用溢出桶

在确定好go map的设计方向后，我们需要针对方向的设计方案进一步确认。在确定方案前，我们不妨思考以下问题。

初始化，桶的数量大小是如何分配
添加元素，超出了map空间，应该怎样扩容
哈希冲突，链地址的元素怎样处理
删除元素，链地址的元素要不要重新排列
删除元素，当桶的利用率过小，有没有做对应的缩容
修改元素，里面涉及到哈希冲突,溢出桶的存放，如何确定key位置
查询元素，里面涉及到哈希冲突,溢出桶的存放，如何确定key位置
存储元素，对于key/value的大小，我们是以怎样的方式进行存储(值/指针)

2.数据结构图

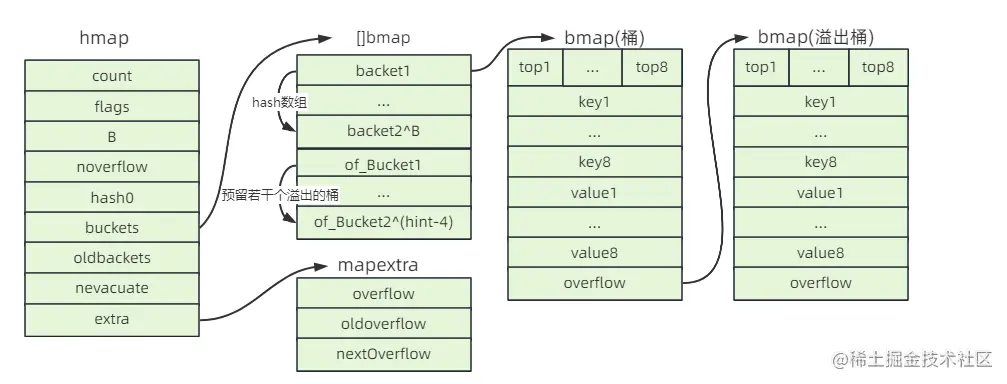

map结构图：

map迭代结构图：

3.数据结构描述

hmap结构体

字段	类型	含义
count	int	元素数量
flags	uint8	针对map操作，会有对应的标志位(如当前是否有别的线程正在写map，当前是否为相同大小的增长(扩容/缩容))
B	uint8	表示当前持有的对数值，即：当前持有backets数量=2^B
noverflow	uint16	溢出的桶的数量的近似值
hash0	uint32	用于散列函数计算的种子，它能为哈希函数的结果引入随机性
buckets	unsafe.Pointer	哈希桶地址，是一段连续空间的地址
oldbackets	unsafe.Pointer	旧哈希桶的地址
nevacuate	uintptr	用于当前扩容的搬迁进度 0<nevacuate <= buckets
extra	*mapextra	额外字段，存在意义(当map的key/value都不是指针，Go为了避免GC扫描整个hmap，会将bmap的overflow字段移动到extra)

mapextra结构体

如果key和elem都不包含指针并且是内联的，那么我们标记bucket类型为不包含指针。这避免了扫描此map，但是，bmap.overflow是一个指针。为了保持溢出桶的存活，我们在 hmap.extra.overflow和hmap.exra.odoverflow中存储指向所有溢出桶的指针。

间接寻址允许在hiter中存储指向切片的指针。

字段	类型	含义
overflow	[]bmap	包含hmap.bucks的溢出桶(仅在key和elem不包含指针时使用)
oldoverflow	[]bmap	包含hmap.oldbuckets的溢出桶(仅在key和elem不包含指针时使用)
nextOverflow	*bmap	指向的是预分配的overflow bucket，预分配的用完了那么值就变成nil

bmap结构体

结构体中除了tophash，都没有实际定义出来，只是单独分配一段连续的地址空间，实现程序自分配

字段	类型	含义
tophash	[bucketCnt]uint8	存储每个hash(key)的高8位(用于插入时候的快速比较场景)
key(8个)	uintptr (keytype)	虚拟key
elem(8个)	uintptr (elemtype)	虚拟elem
overflow	uintptr	虚拟overflow（下一个溢出桶的地址）

maptype结构体

map.go里很多函数的第一个入参是这个结构，从成员来看很明显，此结构标识了键值对和桶大小等必要信息

有了这个结构的信息，map.go的代码就可以与具体数据类型解耦，所以map.go用内存进行存取，而无需关心key或value的具体类型。

字段	类型	含义
typ	_type
key	*_type
elem	*_type
bucket	*_type	hash桶的内部类型
keysize	*_type	单个key大小
valuesize	uint8	单个value大小
bucketsize	uint8	桶大小
flags	uint32
hasher	func(unsage.Pointer,uintptr) uintptr	针对键的hash函数(散列器)

iter结构体

字段	类型	含义
key	unsafe.Pointer	key(每次迭代的结果)，必须位于第一
elem	unsafe.Pointer	elem(每次迭代的结果)，必须位于第二
t	*maptype	创建map的前置定义
h	*hmap	hmap指针，指向迭代的map
buckets	unsafe.Pointer	哈希表初始化的桶指针
bptr	*bmap	当前桶
overflow	[]bmap	保持hmap.buckets的溢出桶活动
oldoverflow	[]bmap	保持hmap.oldbuckets的溢出桶活动
startBucket	uintptr	最先开始迭代的位置
offset	uint8	迭代期间开始的桶内偏移量
wrapped	bool	已从bucket数组的结尾到开头
B	uint8	hmap.B
i	uint8	bptr已经遍历的键值对数量，i初始为0，当i=8时表示这个桶遍历完了，将bptr移向下一个桶
bucket	uintptr	当前迭代的位置
checkBucket	uintptr	暂时没看出哪些特别，更像一个临时值

4.重要的标志位

map重要参考值

字段	值	含义
bucketCntBits	3	一个桶中最多能装载的键值对(key-value)的个数为8
bucketCnt	1 << bucketCntBits
loadFactorNum	13	触发扩容的装载因子为6.5= loadFactorNum/loadFactorDen
loadFactorDen	2
maxKeySize	128	键和值超过128个字节，就会被转为指针
maxElemSize	128
dataOffset	unsafe.Offsetof(struct{ b bmap v int64 }{}.v)	数据偏移量应该是map结构体的大小，它需要正确的对齐，对于amd64p32而言，这意味着，即指针是32位，也是64位对齐
noCheck	1<<(8*sys.PtrSize) -1	用于迭代器检查的bucket ID

flags

字段	值	含义
iterator	1	可能有迭代器在使用buckets
oldIterator	2	可能有迭代器在使用oldbuckets
hashWriting	4	有协程正在向map写入key
samSizeGrow	8	等量扩容

tophash

每个桶(如果有溢出，则包含它的overflow的链桶)在搬迁完成状态(evacuated* states)下，要么会包含它所有的键值对，要么一个都不包含（但不包括调用evacuate()方法搬迁阶段，该方法调用只会在对map发起write时发生，在该阶段其他goroutine是无法查看该map的）。简单的说，桶里的数据要么一起搬走，要么一个都还没搬。

tophash除了放置正常的高8位hash值，还会存储一些特殊状态值（标志该cell的搬迁进度）。正常的tophash值，最小应该是5，以下列出就是一些特殊状态值。

字段	值	含义
emptyRest	0	表示cell为空，并且比它高索引位的cell或者overflows中的cell都是空(初始化状态)
emptyOne	1	空的cell（曾经插入过元素）
evacuatedX	2	键值对已经搬迁完毕，key在新buckets数组的前半部分
evacuatedY	3	键值对已经搬迁完毕，key在新buckets数组的后半部分
evacuatedEmpty	4	cell为空，整个bucket已经搬迁完毕
minTopHash	5	tophash的最小正常值(小于这个值可以认为正在搬迁或搬迁结束)

emptyRest/emptyOne标志位

1.emptyRest/emptyOne标志位方案

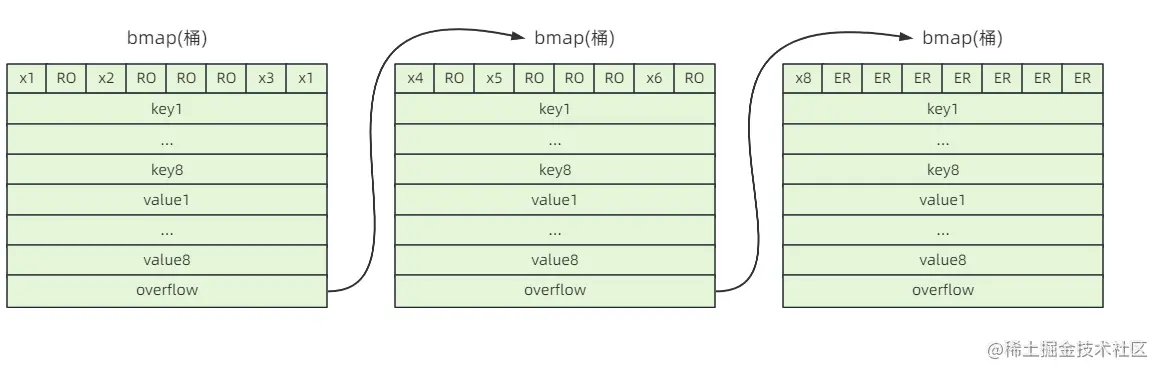

假设在map操作一段时间后，链桶内的数据如下图所示：

现在需要插入一个 hash(key) = x9，存在则更新，我们需要做的是遍历链桶，检查到桶1.2空位(先占用，由于不知道插入的key在哈希表是否存在)，需要继续遍历直到遍历到桶3.8才发现是属于插入元素，将数据插入桶1.2。
在上述的操作中，我们能看到其实桶3.1是最后一个元素，往后的不需要遍历，节省了7次循环。

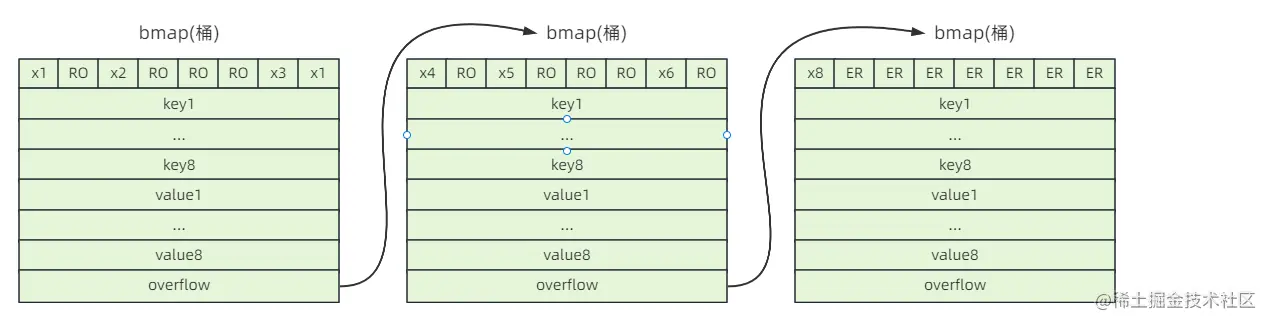

引入标志位后，会有哪些不同，同样假设在map操作一段时间后，链桶内的数据如图所示

现在需要插入一个 hash(key) = x9，存在则更新，我们需要做的是遍历链桶，检查到桶1.2空位(先占用，由于不知道插入的key在哈希表是否存在)，需要继续遍历直到遍历到桶3.2，发现 3.2==ER，已经遍历到最后一个了，发现是属于插入元素，将数据插入桶1.2。

2.tophash标志位重置

假设在map操作一段时间后，链桶内的数据如下图所示：

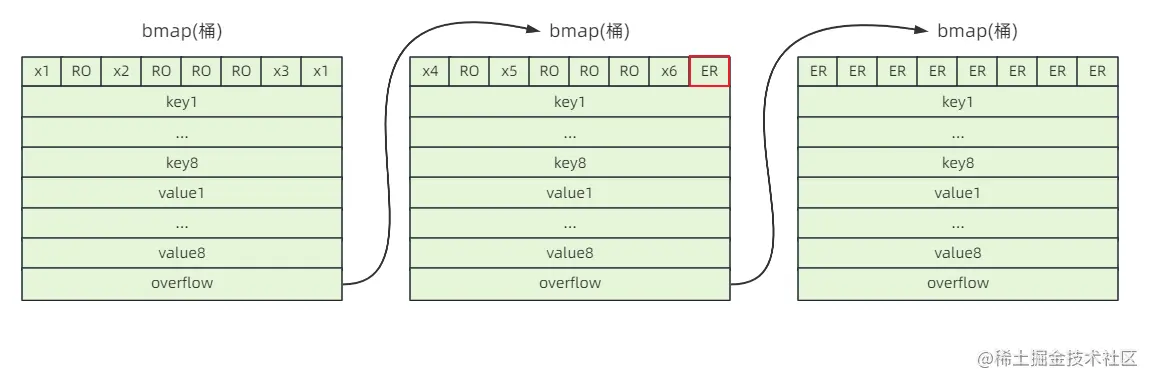

现在需要删除一个 hash(key)=x8,key=key1，遍历链桶，检查到桶3.1的hophash相等和key相等，将对应的数据删掉并将桶3.1标志位设为emptyOne，如图所示：

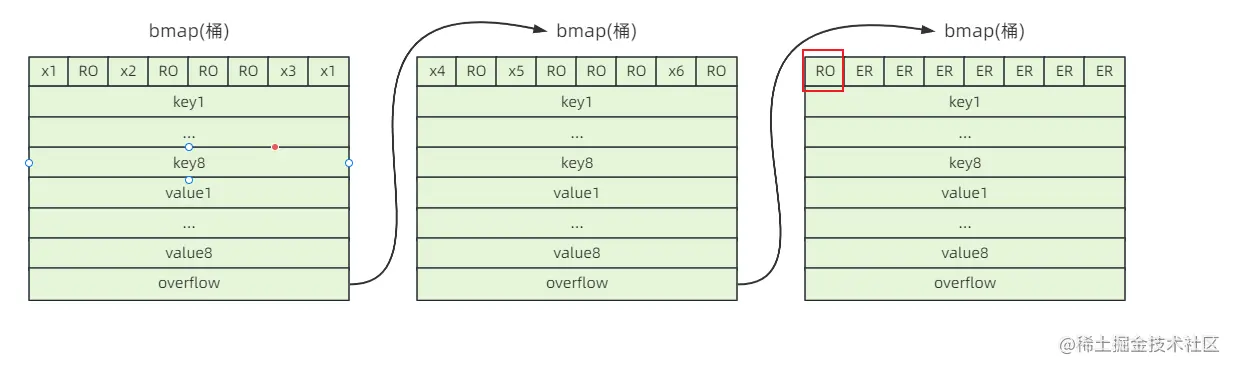

1.从图中可以看到桶3.2并不是最后一个元素的后一位，这时候需要往前更新标志位，如图所示：

迁移标志位

因为迭代器的存在，迁移完所有数据的溢出桶，并不是直接删除的，go map的做法是保留tophash，其他的进行内存清除。回到标志位重置，目前go map的扩容是等量或2倍扩容，当2倍扩容时，就有了新桶的前半段和后桶的后半段。

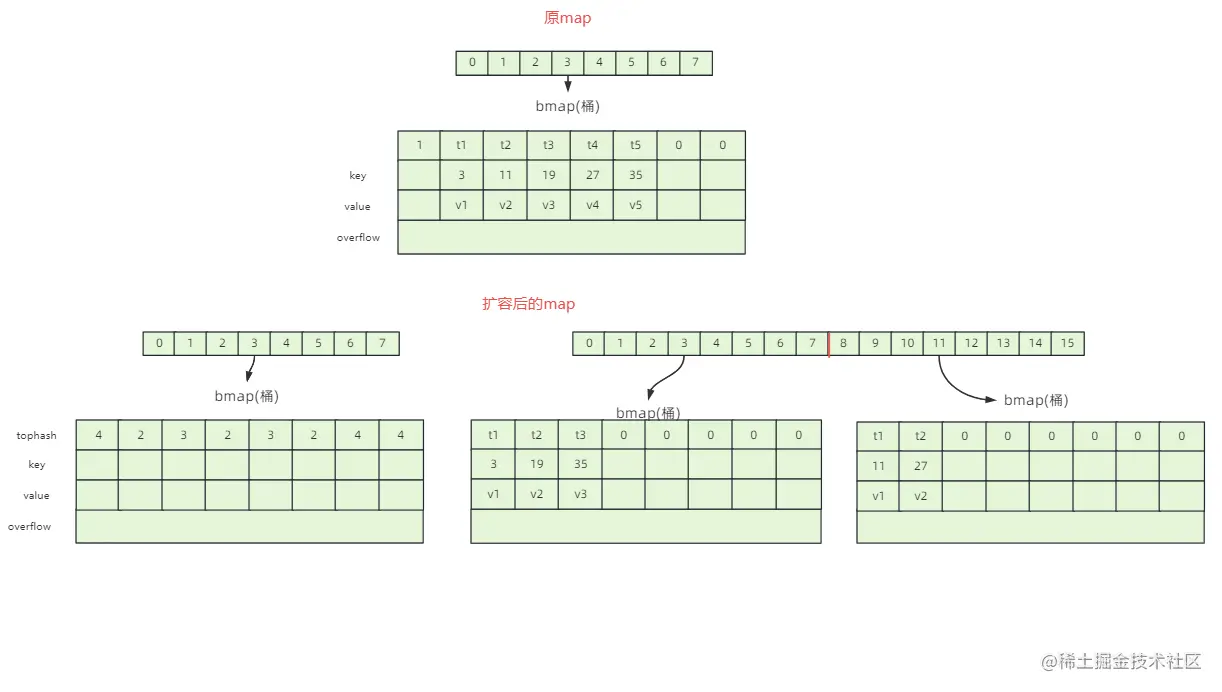

假设有一个map容量为8,存储的情况如下：

我们能看到在hash数组索引为3的溢出桶存储元素(假设：hash(key)=key)

现在map的容量扩容为16，需要将旧数据进行迁移，最终结果如下(需要关注的新旧桶的tophash标志位)：

5.实现细节

5.1 扩容

在go map的实现中，有两种扩容方式，一是等量扩容(实际上容量不变，只对数据整理)，二是2倍扩容；我们这一次讨论的主题是2倍扩容情况。

我们思考一个点，当原hash数组扩容到2倍的hash数组，我们怎样保证迁移后的数据同样符合取模规则： $b = hash(key) \& 2^{B-1}$

直接结论，在2的倍数中，新旧的取模位置符合公式（B为旧对数）：

当 $hash(key) \& 2^B == 0$ 时， $b(新) = b(旧)$
当 $hash(key) \& 2^B !=0$ 时， $b(新) = b(旧) + \frac{2^B}{2}$

除了正常的key符合上述的情况以外，还有一种特殊的key。

func main() {
    n1 := math.NaN()
    println(n1 == n1) // false
}

对于这种key的存储是没有意义的，我们可以任意方式去发送这些key。我们可以用tophash的最低位来推动迁移决定，所以我们要重新计算一个随机的tophash，让这些无意义的key均衡分配在所有桶中。

决定key存储在新桶的前半段或者后半段： $top(旧) \& 1$
重新定义top： $top(新) = tophash(hash(key))$

5.2 迭代

迭代器有一个存疑点：是怎样配合编译器，将每次的结果进行返回，就是如何进行出栈出栈操作，在哪出栈入栈。

迭代这部分看起来并没有想象中的那么简单，需要考虑如下几点。

迭代选择 hash数组对应的桶，是新桶还是旧桶。
迭代器在扩容期间启动，但扩容尚未完成，扩容期间做的迁移逻辑，在迭代的过程是怎样处理，才能保证元素的准确。
迭代器启动以来，哈希表一直在扩容(迁移)，可用的数据对应的key已经发生了变化(删/更新/删并重新插入)的情况。

带着问题思考

问题一是属于常规问题，根据扩容中的状态去界定新桶还是旧桶。

问题二就比较绕了，需要去了解扩容做了哪些事，迭代时做对应的处理。重新回顾一下扩容做了哪些事。

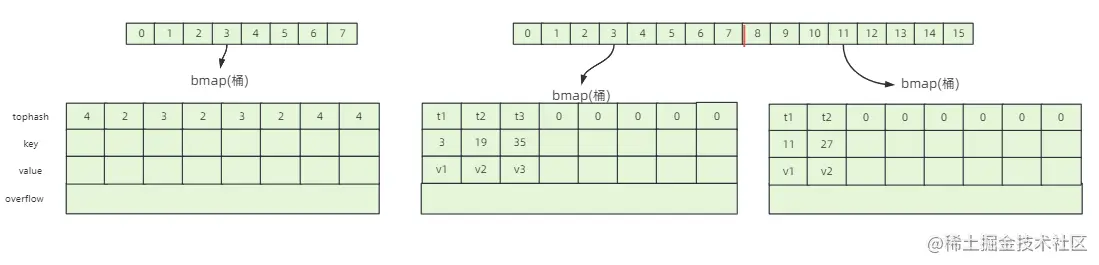

map扩容，如下图所示：

一、原key的归属问题，在扩容后部分key的hash数组桶不变，同样有部分key迁移到了其他的hash数组桶。至于为什么需要考虑这个问题，我们做一下迭代模拟。

参考上图，假设旧桶(3)还没有进行数据迁移。

当我们迭代新桶(3)时，由于数据还没有进行迁移，需要找到旧桶(3)的数据进行迭代(这时是将旧桶(3)的元素进行全部迭代？)
当我们迭代新桶(11)时，由于数据还没有进行迁移，需要找到旧桶(3)的数据进行迭代(这时是将旧桶(3)的元素进行全部迭代？)
上述的2/3都涉及一个问题，在新桶(3/6)的元素都全部在旧桶(3)里面。迭代新桶的时候针对旧桶的数据如何选择
对应上边存疑：直接对元素取模，确认是否为当前桶就行： $b(新) == hash(key) \& 2^B$ ，不是就跳过

二、特殊key的归属问题，特殊key(NaN)，扩容时的处理是通过tophash的最低位确定key的归属： $tophash(key) \& 1 == 1$ ， $ture(桶后半段)，false(桶前半段)$ ；所以同样判断该key可以通过： $b >>(B -1) == tophash(key)\&1$ ，不是则跳过。

三、key已经被删除/更新/删除并更新，这种情况会在：迭代器启动以来，哈希表一直在扩容(迁移)。这个可用的数据对应的key现在已经发生了变化。对于这种情况的处理只能是重新查找该 key-value(找不到就证明被删除)

你能看到在迭代的过程中，map对应元素在发生变化，如下边所示：

package main

func main() {
    dict := map[int]int{1: 1, 2: 2, 3: 3, 4: 4, 5: 5, 6: 6}
    for key, val := range dict {
        println("key: ", key, " value: ", val)
        dict[3] = 5
    }

}

6.设计特点

hmap中是bucket的数组，而不是bucket指针的数组。好的方面可以一次分配较大的内存，减少了分配次数，避免多次调用mallocgc。但相对应的缺点
- 可扩展哈希的算法并没有发生作用，扩容时会造成对整个数组的值拷贝(如果实现上用Bucket指针的数组就是指针拷贝了，代价小很多)
- 首个bucket与后面产生了不一致性。这个会使删除逻辑变得复杂一点。比如删除后面得溢出链可以直接删除，而对于首个bucket，要等到evalucated完毕后，整个oldbucket删除时进行。

当然对于缺点二，做了一点优化，只保留tophash，剩余key/value/溢出桶指针进行内存删除。

散列数组符合2的对数，有利于读取或计算即位运算。
扩容都是2倍扩容，好处就是数据迁移的旧数据->新数据迁移定位容易 if v&b ≠0{ x=1 }else{ x=0 }
bucket的key/value优化，小于128字节直接使用值存储，否则指向实际的指针
hash低8位确定桶位置，hash的高8位(tophash)快速定位，然后再进行key比较，由于bucket只有8个，顺序比较，代价还是相对少。
