我们知道Kafka中的消息是存储在磁盘上的，那么为什么要使用磁盘作为存储介质？具体消息的存储格式又是什么呢？怎么样能够快速检索到指定的消息？消息不可能无限制存储，那么清理规则又是什么呢？带着这些疑问，我们来一探究竟。
日志文件目录布局
Kafka 中的消息是以主题为基本单位进行归类的，各个主题在逻辑上相互独立。每个主题又可以分为一个或多个分区，分区的数量可以在主题创建的时候指定，也可以在之后修改。每条消息在发送的时候会根据分区规则被追加到指定的分区中，分区中的每条消息都会被分配一个唯一的序列号，也就是通常所说的偏移量（offset）。
一个分区对应一个或多个日志（Log），一个Log又分为多个日志分段（LogSegment），相当于一个巨型文件被平均分配为多个相对较小的文件，这样也便于消息的维护和清理。

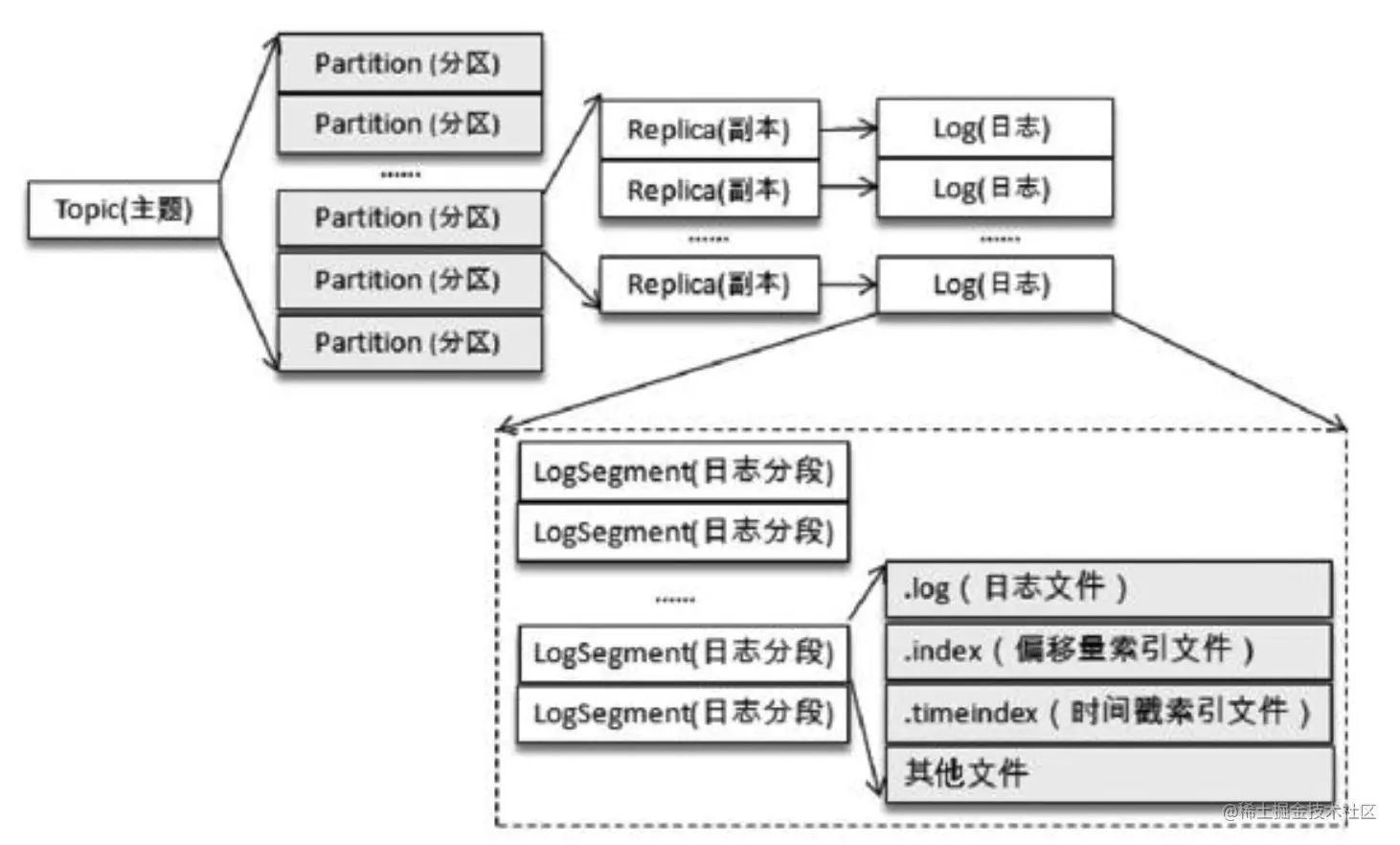

事实上，Log 和LogSegment 也不是纯粹物理意义上的概念，Log 在物理上只以文件夹的形式存储，而每个LogSegment 对应于磁盘上的一个日志文件和两个索引文件，以及可能的其他文件（比如以“.txnindex”为后缀的事务索引文件）。如下图所示：
Log对应了一个命名形式为＜topic＞-＜partition＞的文件夹。举个例子，假设有一个名为“topic-log”的主题，此主题中具有 4 个分区，那么在实际物理存储上表现为“topic-log-0”“topic-log-1”“topic-log-2”“topic-log-3”这4个文件夹：
向Log 中追加消息时是顺序写入的，只有最后一个 LogSegment 才能执行写入操作，在此之前所有的 LogSegment 都不能写入数据。为了方便描述，我们将最后一个 LogSegment 称为“activeSegment”，即表示当前活跃的日志分段。随着消息的不断写入，当activeSegment满足一定的条件时，就需要创建新的activeSegment，之后追加的消息将写入新的activeSegment。
为了便于消息的检索，每个LogSegment中的日志文件（以“.log”为文件后缀）都有对应的两个索引文件：偏移量索引文件（以“.index”为文件后缀）和时间戳索引文件（以“.timeindex”为文件后缀）。每个 LogSegment 都有一个基准偏移量 baseOffset，用来表示当前 LogSegment中第一条消息的offset。偏移量是一个64位的长整型数，日志文件和两个索引文件都是根据基准偏移量（baseOffset）命名的，名称固定为20位数字，没有达到的位数则用0填充。

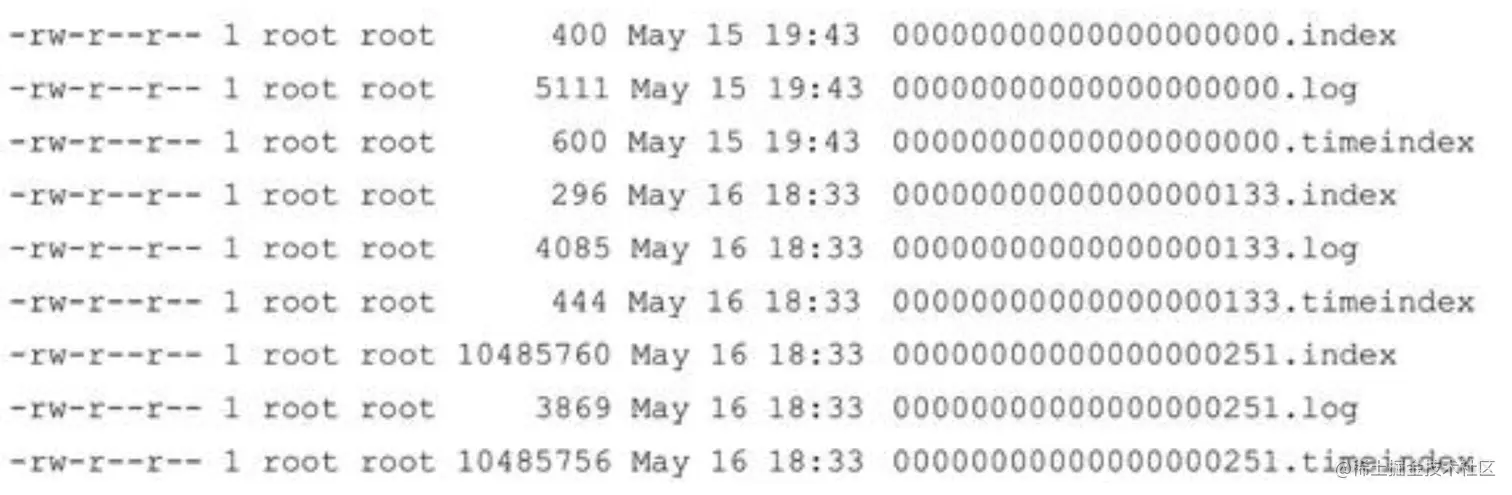

比如第一个LogSegment的基准偏移量为0，对应的日志文件为00000000000000000000.log。 举例说明，向主题topic-log中发送一定量的消息，某一时刻topic-log-0目录中的布局如下所示。
示例中第2个LogSegment对应的基准位移是133，也说明了该LogSegment中的第一条消息的偏移量为133，同时可以反映出第一个LogSegment中共有133条消息（偏移量从0至132的消息）。 注意每个LogSegment中不只包含“.log”“.index”“.timeindex”这3种文件，还可能包含“.deleted”“.cleaned”“.swap”等临时文件，以及可能的“.snapshot”“.txnindex”“leader-epoch-checkpoint”等文件。
日志索引
每个日志分段文件对应了两个索引文件，主要用来提高查找消息的效率。偏移量索引文件用来建立消息偏移量（offset）到物理地址之间的映射关系，方便快速定位消息所在的物理文件位置；时间戳索引文件则根据指定的时间戳（timestamp）来查找对应的偏移量信息。
Kafka 中的索引文件以稀疏索引（sparse index）的方式构造消息的索引，它并不保证每个消息在索引文件中都有对应的索引项。每当写入一定量（由 broker 端参数 log.index.interval.bytes指定，默认值为4096，即4KB）的消息时，偏移量索引文件和时间戳索引文件分别增加一个偏移量索引项和时间戳索引项，增大或减小log.index.interval.bytes的值，对应地可以增加或缩小索引项的密度。
稀疏索引通过MappedByteBuffer将索引文件映射到内存中，以加快索引的查询速度。偏移量索引文件中的偏移量是单调递增的，查询指定偏移量时，使用二分查找法来快速定位偏移量的位置，如果指定的偏移量不在索引文件中，则会返回小于指定偏移量的最大偏移量。时间戳索引文件中的时间戳也保持严格的单调递增，查询指定时间戳时，也根据二分查找法来查找不不大于该时间戳的最大偏移量，至于要找到对应的物理文件位置还需要根据偏移量索引文件来进行再次定位。稀疏索引的方式是在磁盘空间、内存空间、查找时间等多方面之间的一个折中。
日志分段文件达到一定的条件时需要进行切分，那么其对应的索引文件也需要进行切分。日志分段文件切分包含以下几个条件，满足其一即可。
| 序号 | 条件 |
|---|---|
| 1 | 当前日志分段文件的大小超过了 broker 端参数 log.segment.bytes 配置的值。log.segment.bytes参数的默认值为1073741824，即1GB。 |
| 2 | 当前日志分段中消息的最大时间戳与当前系统的时间戳的差值大于 log.roll.ms或log.roll.hours参数配置的值。如果同时配置了log.roll.ms和log.roll.hours参数，那么log.roll.ms的优先级高。默认情况下，只配置了log.roll.hours参数，其值为168，即7天。 |
| 3 | 偏移量索引文件或时间戳索引文件的大小达到broker端参数log.index.size.max.bytes配置的值。 |
| 4 | 追加的消息的偏移量与当前日志分段的偏移量之间的差值大于Integer.MAX_VALUE，即要追加的消息的偏移量不能转变为相对偏移量（offset-baseOffset＞Integer.MAX_VALUE）。 |
对非当前活跃的日志分段而言，其对应的索引文件内容已经固定而不需要再写入索引项，所以会被设定为只读。而对当前活跃的日志分段（activeSegment）而言，索引文件还会追加更多的索引项，所以被设定为可读写。在索引文件切分的时候，Kafka 会关闭当前正在写入的索引文件并置为只读模式，同时以可读写的模式创建新的索引文件，索引文件的大小由broker端参数 log.index.size.max.bytes 配置。Kafka 在创建索引文件的时候会为其预分配log.index.size.max.bytes 大小的空间，注意这一点与日志分段文件不同，只有当索引文件进行切分的时候，Kafka 才会把该索引文件裁剪到实际的数据大小。也就是说，与当前活跃的日志分段对应的索引文件的大小固定为 log.index.size.max.bytes，而其余日志分段对应的索引文件的大小为实际的占用空间。
偏移量索引

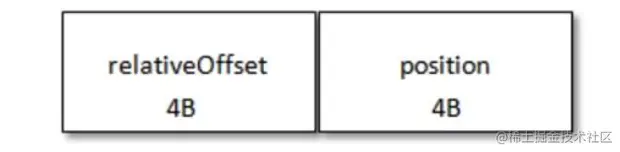

偏移量索引项的格式如下图所示。每个索引项占用8个字节，分为两个部分。
（1）relativeOffset：相对偏移量，表示消息相对于baseOffset 的偏移量，占用4 个字节，当前索引文件的文件名即为baseOffset的值。
（2）position：物理地址，也就是消息在日志分段文件中对应的物理位置，占用4个字节。
消息的偏移量（offset）占用8个字节，也可以称为绝对偏移量。索引项中没有直接使用绝对偏移量而改为只占用4个字节的相对偏移量（relativeOffset=offset-baseOffset），这样可以减小索引文件占用的空间。举个例子，一个日志分段的 baseOffset 为 32，那么其文件名就是00000000000000000032.log，offset为35的消息在索引文件中的relativeOffset的值为35-32=3。
时间戳索引
时间戳索引项的格式如下图所示。
每个索引项占用12个字节，分为两个部分。
（1）timestamp：当前日志分段最大的时间戳。
（2）relativeOffset：时间戳所对应的消息的相对偏移量。
时间戳索引文件中包含若干时间戳索引项，每个追加的时间戳索引项中的 timestamp 必须大于之前追加的索引项的 timestamp，否则不予追加。如果 broker 端参数 log.message.timestamp.type设置为LogAppendTime，那么消息的时间戳必定能够保持单调递增；相反，如果是 CreateTime 类型则无法保证。生产者可以使用类似 ProducerRecord（String topic，Integer partition，Long timestamp，K key，V value）的方法来指定时间戳的值。即使生产者客户端采用自动插入的时间戳也无法保证时间戳能够单调递增，如果两个不同时钟的生产者同时往一个分区中插入消息，那么也会造成当前分区的时间戳乱序。
日志清理
Kafka 将消息存储在磁盘中，为了控制磁盘占用空间的不断增加就需要对消息做一定的清理操作。Kafka 中每一个分区副本都对应一个 Log，而 Log 又可以分为多个日志分段，这样也便于日志的清理操作。
Kafka提供了两种日志清理策略。
（1）日志删除（Log Retention）：按照一定的保留策略直接删除不符合条件的日志分段。
（2）日志压缩（Log Compaction）：针对每个消息的key进行整合，对于有相同key的不同value值，只保留最后一个版本。
我们可以通过broker端参数log.cleanup.policy来设置日志清理策略，此参数的默认值为“delete”，即采用日志删除的清理策略。如果要采用日志压缩的清理策略，就需要将log.cleanup.policy设置为“compact”，并且还需要将log.cleaner.enable（默认值为true）设定为true。通过将log.cleanup.policy参数设置为“delete，compact”，还可以同时支持日志删除和日志压缩两种策略。日志清理的粒度可以控制到主题级别，比如与log.cleanup.policy 对应的主题级别的参数为 cleanup.policy。
日志压缩和日志删除区分开，日志删除是指清除整个日志分段，而日志压缩是针对相同key的消息的合并清理。
日志删除
在Kafka的日志管理器中会有一个专门的日志删除任务来周期性地检测和删除不符合保留条件的日志分段文件，这个周期可以通过broker端参数log.retention.check.interval.ms来配置，默认值为300000，即5分钟。当前日志分段的保留策略有3种：基于时间的保留策略、基于日志大小的保留策略和基于日志起始偏移量的保留策略。
- 基于时间
- 基于日志大小
- 基于日志起始偏移量
磁盘存储

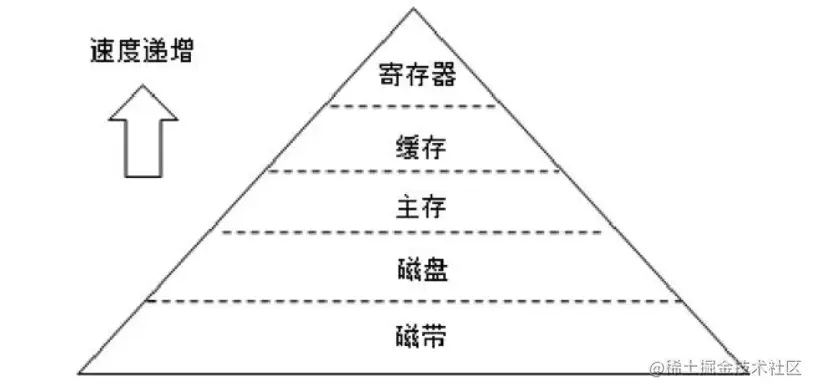

Kafka 依赖于文件系统（更底层地来说就是磁盘）来存储和缓存消息。在我们的印象中，对于各个存储介质的速度认知大体同下图所示，层级越高代表速度越快。很显然，磁盘处于一个比较尴尬的位置，这不禁让我们怀疑Kafka 采用这种持久化形式能否提供有竞争力的性能。在传统的消息中间件 RabbitMQ 中，就使用内存作为默认的存储介质，而磁盘作为备选介质，以此实现高吞吐和低延迟的特性。然而，事实上磁盘可以比我们预想的要快，也可能比我们预想的要慢，这完全取决于我们如何使用它。
有关测试结果表明，一个由6块7200r/min的RAID-5阵列组成的磁盘簇的线性（顺序）写入速度可以达到600MB/s，而随机写入速度只有100KB/s，两者性能相差6000倍。操作系统可以针对线性读写做深层次的优化，比如预读（read-ahead，提前将一个比较大的磁盘块读入内存）和后写（write-behind，将很多小的逻辑写操作合并起来组成一个大的物理写操作）技术。顺序写盘的速度不仅比随机写盘的速度快，而且也比随机写内存的速度快，如下图所示。
Kafka 在设计时采用了文件追加的方式来写入消息，即只能在日志文件的尾部追加新的消息，并且也不允许修改已写入的消息，这种方式属于典型的顺序写盘的操作，所以就算 Kafka使用磁盘作为存储介质，它所能承载的吞吐量也不容小觑。但这并不是让Kafka在性能上具备足够竞争力的唯一因素。
页缓存
页缓存是操作系统实现的一种主要的磁盘缓存，以此用来减少对磁盘 I/O 的操作。具体来说，就是把磁盘中的数据缓存到内存中，把对磁盘的访问变为对内存的访问。为了弥补性能上的差异，现代操作系统越来越“激进地”将内存作为磁盘缓存，甚至会非常乐意将所有可用的内存用作磁盘缓存，这样当内存回收时也几乎没有性能损失，所有对于磁盘的读写也将经由统一的缓存。
磁盘IO流程

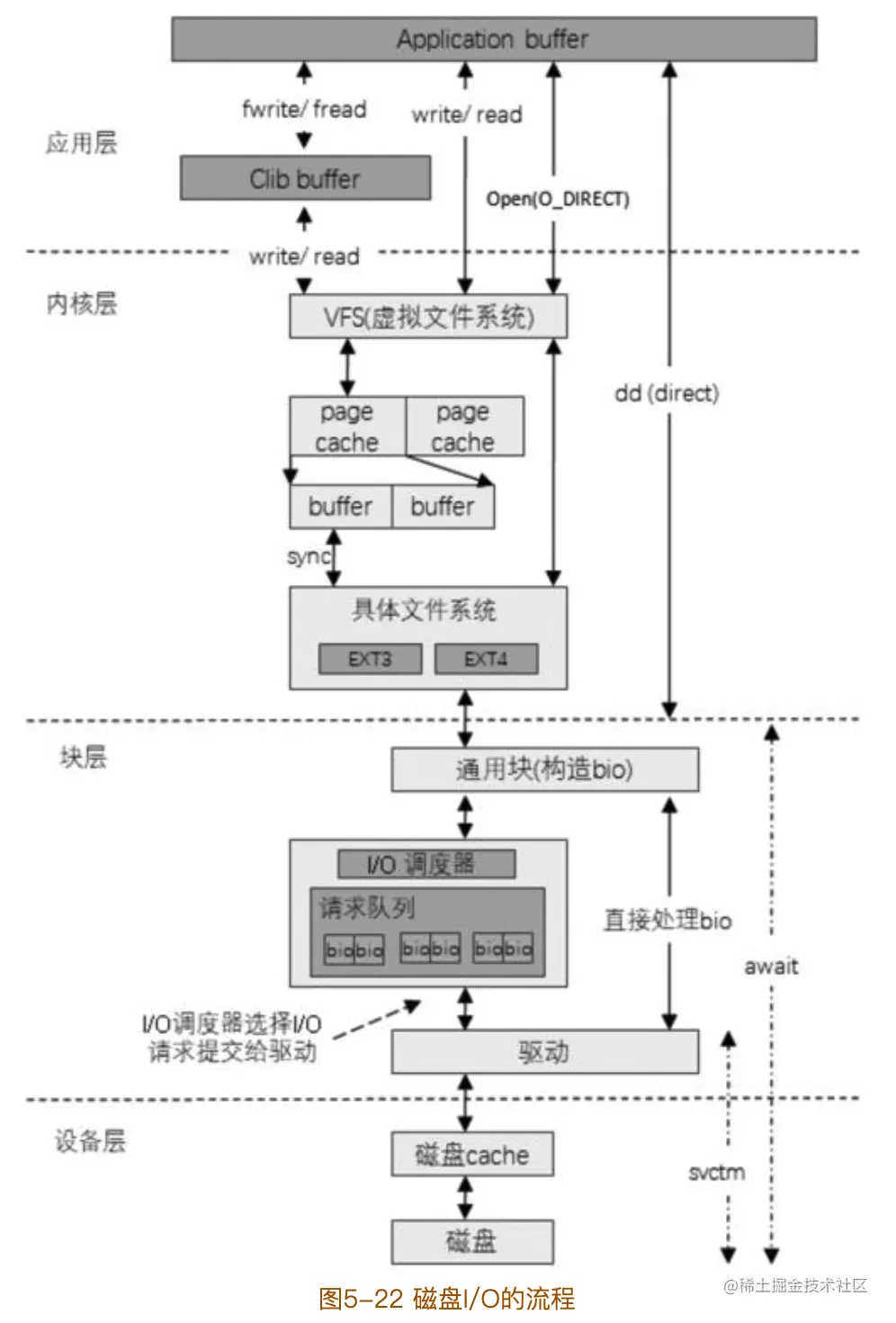

读者可能对于前面提及的页缓存、Direct I/O、文件系统等概念的认知比较模糊，下面通过一张磁盘I/O的流程图来加深理解，如图5-22所示。 参考图5-22，从编程角度而言，一般磁盘I/O的场景有以下四种。 （1）用户调用标准C库进行I/O操作，数据流为：应用程序buffer→C库标准IObuffer→文件系统页缓存→通过具体文件系统到磁盘。 （2）用户调用文件 I/O，数据流为：应用程序 buffer→文件系统页缓存→通过具体文件系统到磁盘。 （3）用户打开文件时使用O_DIRECT，绕过页缓存直接读写磁盘。 （4）用户使用类似dd工具，并使用direct参数，绕过系统cache与文件系统直接写磁盘。
发起I/O请求的步骤可以表述为如下的内容（以最长链路为例）。 · 写操作：用户调用fwrite把数据写入C库标准IObuffer后就返回，即写操作通常是异步操作；数据写入C库标准IObuffer后，不会立即刷新到磁盘，会将多次小数据量相邻写操作先缓存起来合并，最终调用write函数一次性写入（或者将大块数据分解多次write 调用）页缓存；数据到达页缓存后也不会立即刷新到磁盘，内核有 pdflush 线程在不停地检测脏页，判断是否要写回到磁盘，如果是则发起磁盘I/O请求。 · 读操作：用户调用fread到C库标准IObuffer中读取数据，如果成功则返回，否则继续；到页缓存中读取数据，如果成功则返回，否则继续；发起 I/O 请求，读取数据后缓存buffer和C库标准IObuffer并返回。可以看出，读操作是同步请求。 · I/O请求处理：通用块层根据I/O请求构造一个或多个bio结构并提交给调度层；调度器将 bio 结构进行排序和合并组织成队列且确保读写操作尽可能理想：将一个或多个进程的读操作合并到一起读，将一个或多个进程的写操作合并到一起写，尽可能变随机为顺序（因为随机读写比顺序读写要慢），读必须优先满足，而写也不能等太久。
针对不同的应用场景，I/O调度策略也会影响I/O的读写性能，目前Linux系统中的I/O调度策略有4种，分别为NOOP、CFQ、DEADLINE和ANTICIPATORY，默认为CFQ。
1.NOOP NOOP算法的全写为No Operation。该算法实现了最简单的FIFO队列，所有I/O请求大致按照先来后到的顺序进行操作。之所以说“大致”，原因是NOOP在FIFO的基础上还做了相邻I/O请求的合并，并不是完全按照先进先出的规则满足I/O请求。 假设有如下的I/O请求序列：
NOOP将会按照如下顺序满足I/O请求：
2.CFQ CFQ算法的全写为Completely Fair Queuing。该算法的特点是按照I/O请求的地址进行排序，而不是按照先来后到的顺序进行响应。 假设有如下的I/O请求序列：
CFQ将会按照如下顺序满足：
CFQ是默认的磁盘调度算法，对于通用服务器来说是最好的选择。它试图均匀地分布对/IO带宽的访问。CFQ为每个进程单独创建一个队列来管理该进程所产生的请求，也就是说，每个进程一个队列，各队列之间的调度使用时间片进行调度，以此来保证每个进程都能被很好地分配到I/O带宽。I/O调度器每次执行一个进程的4次请求。在传统的SAS盘上，磁盘寻道花去了绝大多数的I/O响应时间。CFQ的出发点是对I/O地址进行排序，以尽量少的磁盘旋转次数来满足尽可能多的I/O在CFQ算法下，SAS盘的吞吐量大大提高了。相比于NOOP的缺点是，先来的I/O请求并不一定能被满足，可能会出现“饿死”的情况。
3.DEADLINE DEADLINE在CFQ的基础上，解决了I/O请求“饿死”的极端情况。除了CFQ本身具有的I/O排序队列，DEADLINE额外分别为读I/O和写I/O提供了FIFO队列。读FIFO队列的最大等待时间为500ms，写FIFO队列的最大等待时间为5s。FIFO队列内的I/O请求优先级要比CFQ队列中的高，而读FIFO队列的优先级又比写FIFO队列的优先级高。优先级可以表示如下：
4.ANTICIPATORY CFQ和DEADLINE考虑的焦点在于满足零散I/O请求上。对于连续的I/O请求，比如顺序读，并没有做优化。为了满足随机I/O和顺序I/O混合的场景，Linux还支持ANTICIPATORY调度算法。ANTICIPATORY在DEADLINE的基础上，为每个读I/O都设置了6ms的等待时间窗口。如果在6ms内OS收到了相邻位置的读I/O请求，就可以立即满足。ANTICIPATORY算法通过增加等待时间来获得更高的性能，假设一个块设备只有一个物理查找磁头（例如一个单独的SATA硬盘），将多个随机的小写入流合并成一个大写入流（相当于将随机读写变顺序读写），通过这个原理来使用读取/写入的延时换取最大的读取/写入吞吐量。适用于大多数环境，特别是读取/写入较多的环境。 不同的磁盘调度算法（以及相应的I/O优化手段）对Kafka 这类依赖磁盘运转的应用的影响很大，建议根据不同的业务需求来测试并选择合适的磁盘调度算法。 从文件系统层面分析，Kafka 操作的都是普通文件，并没有依赖于特定的文件系统，但是依然推荐使用EXT4或XFS。尤其是对XFS而言，它通常有更好的性能，这种性能的提升主要影响的是Kafka的写入性能。
零拷贝
除了消息顺序追加、页缓存等技术，Kafka还使用零拷贝（Zero-Copy）技术来进一步提升性能。所谓的零拷贝是指将数据直接从磁盘文件复制到网卡设备中，而不需要经由应用程序之手。零拷贝大大提高了应用程序的性能，减少了内核和用户模式之间的上下文切换。对 Linux操作系统而言，零拷贝技术依赖于底层的 sendfile（）方法实现。对应于 Java 语言，FileChannal.transferTo（）方法的底层实现就是sendfile（）方法。
“单纯从概念上理解“零拷贝”比较抽象，这里简单地介绍一下它。考虑这样一种常用的情形：你需要将静态内容（类似图片、文件）展示给用户。这个情形就意味着需要先将静态内容从磁盘中复制出来放到一个内存buf中，然后将这个buf通过套接字（Socket）传输给用户，进而用户获得静态内容。这看起来再正常不过了，但实际上这是很低效的流程，我们把上面的这种情形抽象成下面的过程：

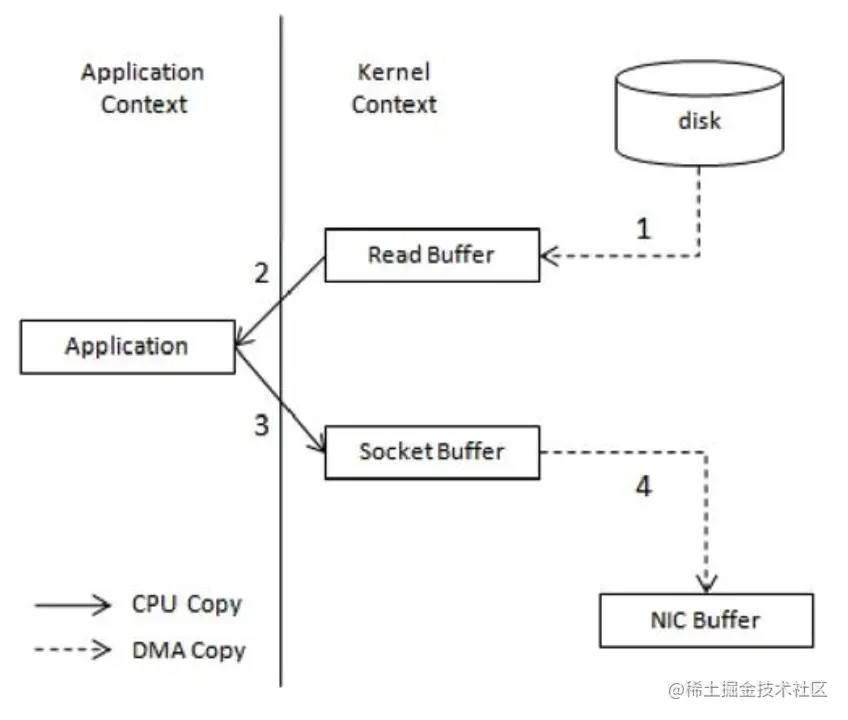

首先调用read（）将静态内容（这里假设为文件A）读取到tmp_buf，然后调用write（）将tmp_buf写入Socket，如下图所示。 在这个过程中，文件A经历了4次复制的过程： （1）调用read（）时，文件A中的内容被复制到了内核模式下的Read Buffer中。 （2）CPU控制将内核模式数据复制到用户模式下。 （3）调用write（）时，将用户模式下的内容复制到内核模式下的Socket Buffer中。 （4）将内核模式下的Socket Buffer的数据复制到网卡设备中传送。
从上面的过程可以看出，数据平白无故地从内核模式到用户模式“走了一圈”，浪费了 2次复制过程：第一次是从内核模式复制到用户模式；第二次是从用户模式再复制回内核模式，即上面4次过程中的第2步和第3步。而且在上面的过程中，内核和用户模式的上下文的切换也是4次。 如果采用了零拷贝技术，那么应用程序可以直接请求内核把磁盘中的数据传输给 Socket，如图5-24所示。
零拷贝技术通过DMA（Direct Memory Access）技术将文件内容复制到内核模式下的Read Buffer 中。不过没有数据被复制到 Socket Buffer，相反只有包含数据的位置和长度的信息的文件描述符被加到Socket Buffer中。DMA引擎直接将数据从内核模式中传递到网卡设备（协议引擎）。这里数据只经历了2次复制就从磁盘中传送出去了，并且上下文切换也变成了2次。零拷贝是针对内核模式而言的，数据在内核模式下实现了零拷贝。
参考
- 深入理解Kafka：核心设计与实践原理 2019 朱忠华 此材料可能受版权保护。
