Task 07 Pagerank算法Task06 PageRank 1 PageRank冷知识 PageRank是Goo

1 PageRank冷知识

PageRank是Google最早的搜索引擎算法，给每个网页重要度打分，高分靠前
1997年之前的搜索引擎：网页收录少，相关率20%，排序效果差
1997年之后，斯坦福大学Google搜索结果，相关率80%
PageRank申请专利后，谷歌一举超越雅虎、微软
斯坦福大学拥有超过1%的Google股票，收益超过10亿美元

2 PageRank简介

PageRank算法的作者：Larry Page、Sergey Brin

2.1 互联网的图表示

Web Pages表示为Nodes，Hyperlinks表示为Edges
把互联网当作一个整体的系统，网页之间存在关联，而不是孤立的个体
网页可以表示成导航连接式网页
无标度网络（Scale-Free）呈现幂律分布

2.2 PageRank算法概述

PageRank使用连接信息计算节点的重要度
理解PageRank的5个角度：迭代求解线性方程组、迭代左乘M矩阵、矩阵的特征向量、随机游走、马尔可夫链
迭代求解线性方程组：重要节点引出的稀少链接，权重更高
- 假设网页 $i$ 的重要度为 $r_i$ ，出度为 $d_i$ ，则每一条链接的投票为 $\displaystyle \frac{r_i}{d_i}$
- 网页 $j$ 的重要度为所有入度链接的投票值之和 $\displaystyle r_j = \sum_{i \rightarrow j} \frac{r_i}{d_i}$
迭代左乘M矩阵：将重要度写成矩阵的形式，左乘重要度矩阵
- 假设网页 $i$ 的出度为 $d_i$ ，则从网页 $i$ 指向网页 $j$ ，矩阵 $\displaystyle M_{ji} = \frac{1}{d}$ ，该矩阵（column stochastic matrix）每列求和为1
- 所有网页的PageRank值求和为1
- 迭代 $\vec{r} = M \cdot \vec{r}$
矩阵的特征向量：
- 通过不断地迭代左乘M矩阵，会稳定收敛，即得到M矩阵的主特征向量
- 收敛性：根据Perreon-Frobenius定理，对于Column Stochastic矩阵，最大的特征值为1，存在唯一的主特征向量（特征值1对应的特征向量），向量所有元素求和为1
随机游走：随机游走每个网页，计数求和之后再归一化成每个网页的概率，即PageRank值
- 假设在 $t$ 时刻，一个用户访问了多个网页 $i$ （ $i_1,i_2,\cdots$ ）
- 在 $t+1$ 时刻，访问到网页 $j$ 的概率为 $\displaystyle r_j = \sum_{i \rightarrow j} \frac{r_i}{d_i}$
- 如果无限游走， $p(t)$ 可表示为网页 $i$ 的概率，这个概率表示用户在 $t$ 时刻访问网页 $i$ 的PageRank值
- 逐渐迭代，可以稳定收敛，即 $p(t+1) = M \cdot p(t) = p(t)$
马尔可夫链：每个节点表示一种状态，节点之间的连接表示状态的转移，根据状态转移矩阵，可以计算下一个时刻的状态转移概率

2.3 求解PageRank

推荐方式：迭代左乘M矩阵（幂迭代）
计算方法：

r_j^{(t+1)} = \sum_{i \rightarrow j} \frac{r_i^{(t)}}{d_i}

当 $\displaystyle \sum_i |r_i^{(t+1)} - r_i^{(t)}| < \varepsilon$ 时，达到了收敛程度

计算步骤：
1. Initialize： $r^{(0)} = [1/N, \cdots, 1/N]^T$
2. Iterate： $\displaystyle r^{(t+1)} = M \cdot r^{(t)} \Longleftrightarrow r_j^{(t+1)} = \sum_{i \rightarrow j} \frac{r_i^{(t)}}{d_i}$
3. Stop when $|r^{(t+1)} - r^{(t)}|_1 < \varepsilon$

2.5 PageRank收敛性分析

Ergodic定理：如果满足irreducible（不可约的）和aperiodic（非周期震荡）的马尔科夫链，则一定满足：
1. 存在唯一的解 $\pi$
2. 能从 $\pi_0$ 收敛到 $\pi$
存在两个节点：Spider trap（自己指向自己的节点）、Dead end（死胡同节点）
- 当概率为 $\beta$ 时，正常随机游走
- 当概率为 $1-\beta$ 时，有一定的概率随机传送到任何一个节点
PageRank解决方案：

r_j = \sum_{i \rightarrow j} \beta \frac{r_i}{d_i} + (1-\beta) \frac{1}{N}

其中， $\beta$ 称为阻尼系数。

可以等价改写成Google Matrix：
$$
G = \beta M + (1 - \beta) \left[ \frac{1}{N} \right]_{N \times N}
$$

3 应用案例

寻找与指定节点最相似的节点（Proximity on graphs）：同一个用户访问过的节点更可能是相似的（基本假设）
优化：将“随机传送到任一节点”优化为“随机传送到指定的一些节点”或“随机传送到指定的一个节点”，用访问次数来反映节点的亲疏远近。
PageRank变种：
- Topic-Specific PageRank或Personalized PageRank：随机传送到指定的一些节点
- Random Walk with Restarts：随机传送到指定的一个节点

4 代码实战

4.1 导入工具包

import networkx as nx
import numpy as np
import random
import pandas as pd

# 数据可视化
import matplotlib.pyplot as plt
import matplotlib as mpl
%matplotlib inline
plt.rcParams['font.sans-serif']=['SimHei']  # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False  # 用来正常显示负号

4.2 加载数据，并构建图

# 西游记人物数据集
df = pd.read_csv('data/journey_to_the_west/triples.csv')

edges = [edge for edge in zip(df['head'], df['tail'])]

G = nx.DiGraph()
G.add_edges_from(edges)

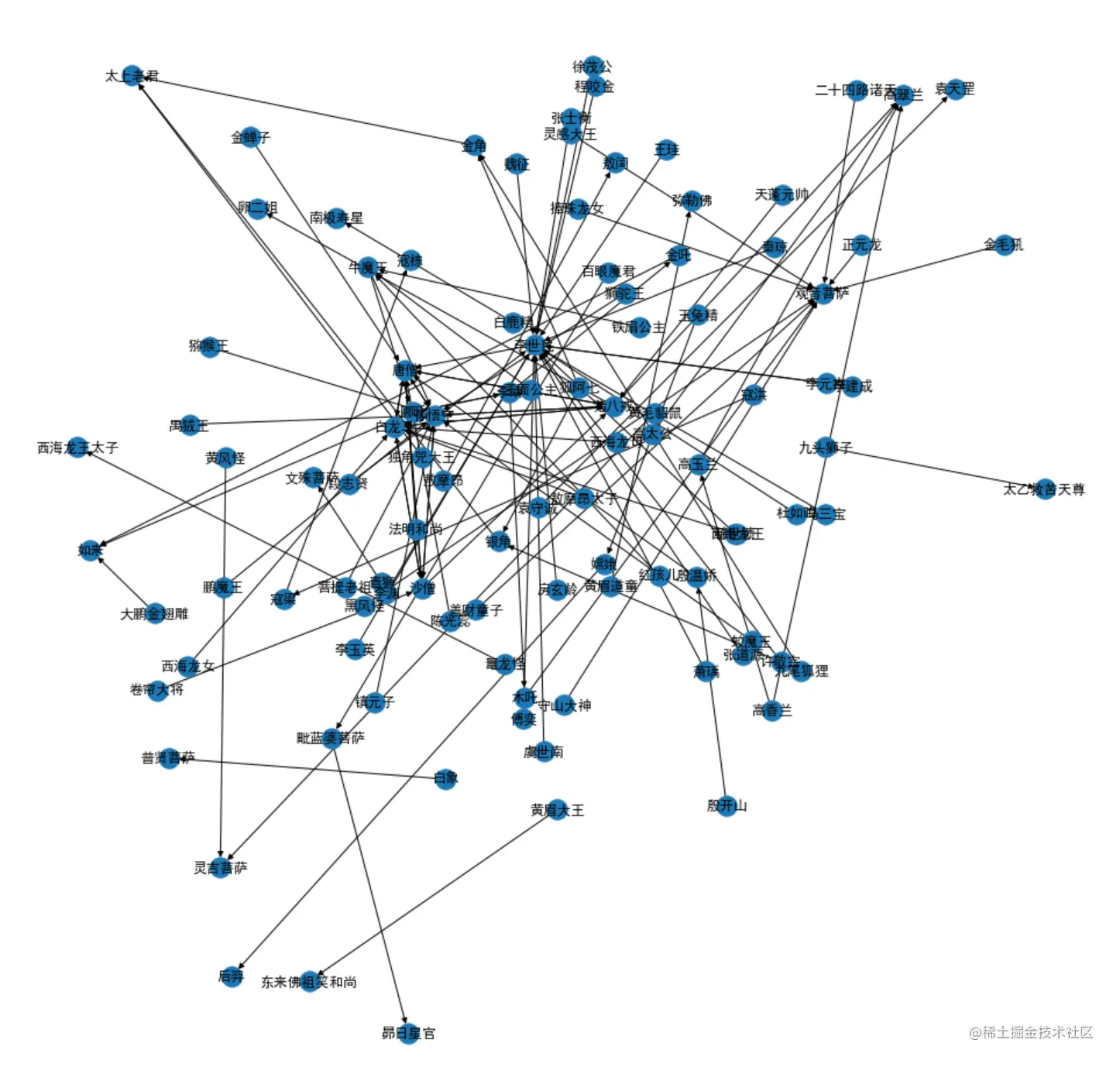

# 可视化
plt.figure(figsize=(14,14))
pos = nx.spring_layout(G, iterations=3, seed=5)
nx.draw(G, pos, with_labels=True)
plt.show()

4.3 计算每个节点PageRank重要度

pagerank = nx.pagerank(
    G,                     # NetworkX graph 有向图，如果是无向图则自动转为双向有向图
    alpha=0.85,            # Damping Factor
    personalization=None,  # 是否开启Personalized PageRank，随机传送至指定节点集合的概率更高或更低
    max_iter=100,          # 最大迭代次数
    tol=1e-06,             # 判定收敛的误差
    nstart=None,           # 每个节点初始PageRank值
    dangling=None,         # Dead End死胡同节点
)

# 按PageRank值从高到低排序
pagerank_sorted_values = sorted(pagerank.items(),key=lambda x : x[1], reverse=True)

pagerank_sorted_values[:5]

[('唐僧', 0.13349105557884888), ('孙悟空', 0.10498354112014094), ('白龙马', 0.09531260474698808), ('猪八戒', 0.09247797536009736), ('沙僧', 0.07627154154696374)]

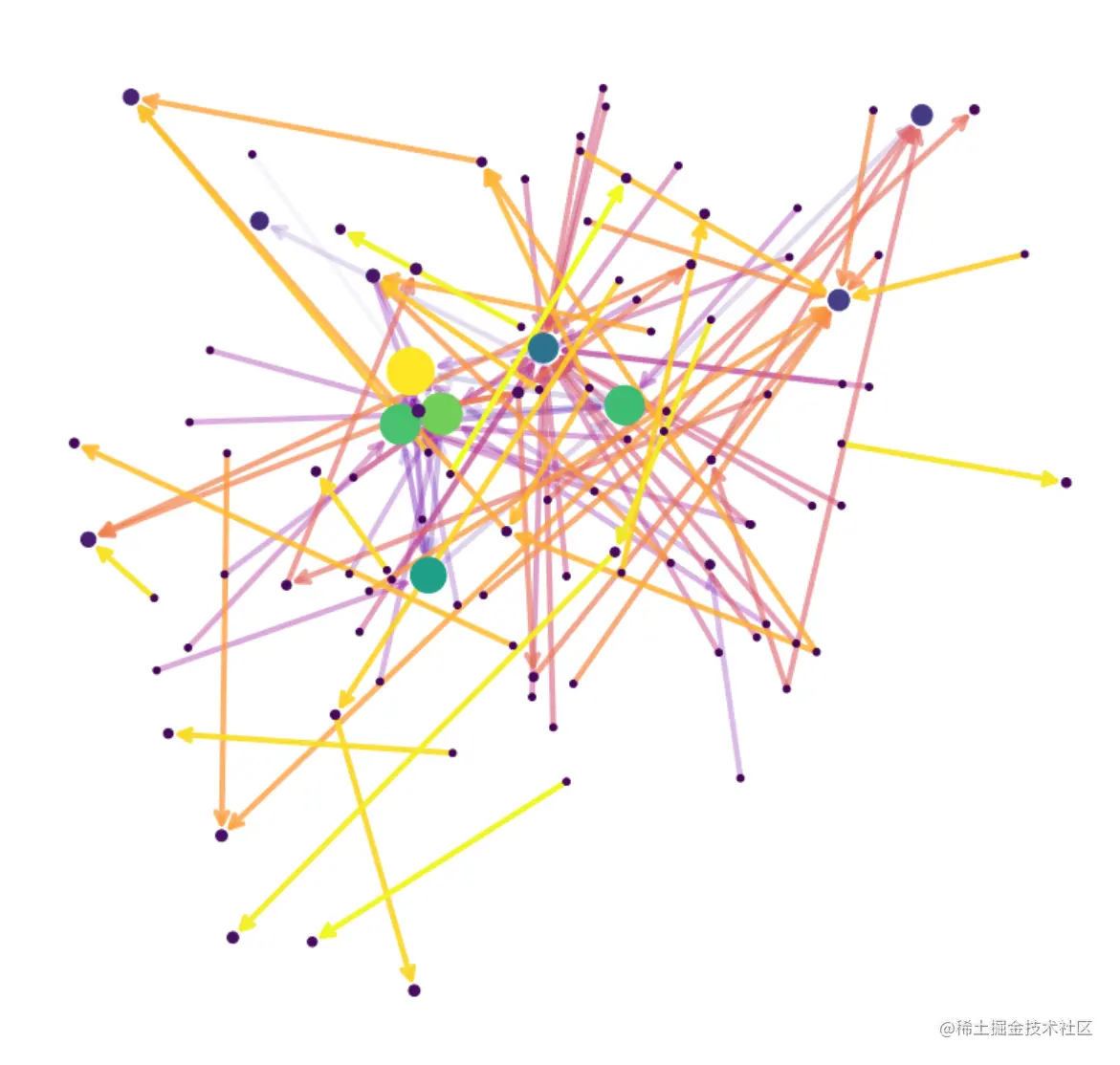

4.4 用节点尺寸可视化PageRank值

# 节点尺寸
node_sizes = (np.array(list(pagerank.values())) * 8000).astype(int)

# 节点颜色
M = G.number_of_edges()
edge_colors = range(2, M + 2)

plt.figure(figsize=(15,14))

# 绘制节点
nodes = nx.draw_networkx_nodes(G, pos, node_size=node_sizes, node_color=node_sizes)

# 绘制连接
edges = nx.draw_networkx_edges(
    G,
    pos,
    node_size=node_sizes,   # 节点尺寸
    arrowstyle="->",        # 箭头样式
    arrowsize=20,           # 箭头尺寸
    edge_color=edge_colors, # 连接颜色
    edge_cmap=plt.cm.plasma,# 连接配色方案，可选：plt.cm.Blues
    width=4                 # 连接线宽
)

# 设置每个连接的透明度
edge_alphas = [(5 + i) / (M + 4) for i in range(M)]
for i in range(M):
    edges[i].set_alpha(edge_alphas[i])

# # 图例
# pc = mpl.collections.PatchCollection(edges, cmap=cmap)
# pc.set_array(edge_colors)
# plt.colorbar(pc)

ax = plt.gca()
ax.set_axis_off()
plt.show()
