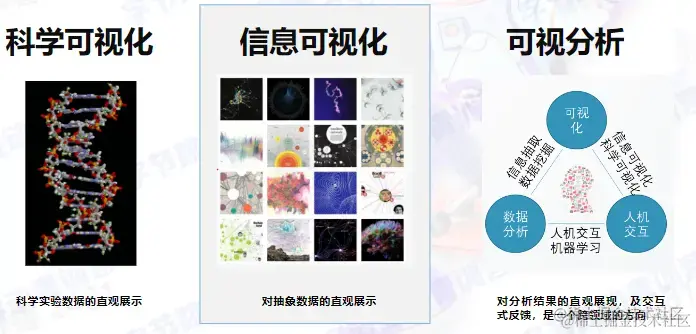

什么是数据可视化
为什么要可视化
- 记录信息
- 分析推理
- 证实假设
- 交流思想
可视化设计原则和方法
能够正确地表达数据中的信息而不产生偏差和歧义

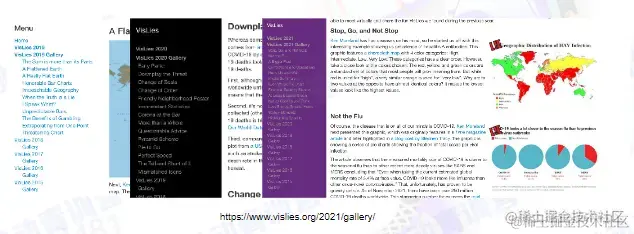

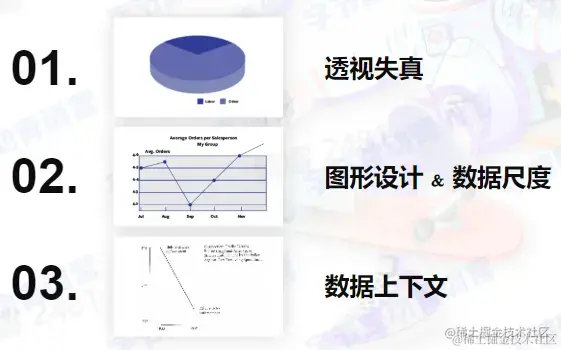

常见的错误的可视化：
- 透视失真
- 如果数字是由视觉元素表示的，那么它们应该与视觉元素的感知程度成正比
- 使用清晰、详细和彻底的标签，以避免图形失真和含糊不清
- 图形设计&数据尺度
图形的每一部分都会产生对其的视觉预期：
- 这些预期往往决定了眼睛实际看到的东西
- 错误的数据洞察，产生于在图形的某个地方发生的不正确的视觉预期推断

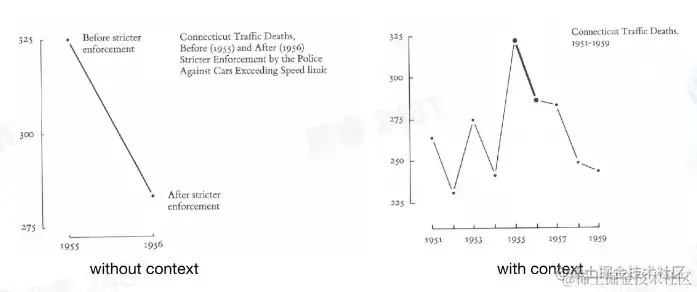

比如：轴刻度，我们期望它从始至终都能够保持连贯且一致 3. 数据上下文

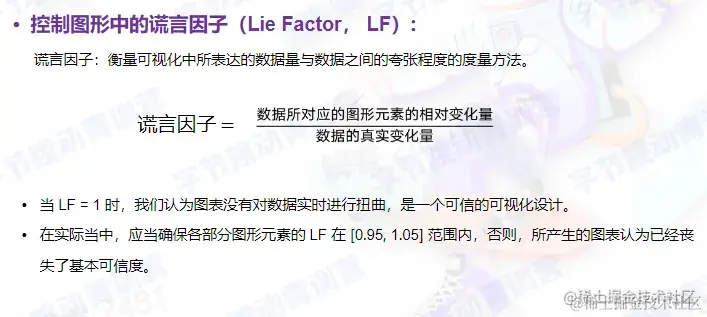

谎言因子
可视化设计原则
- 准确地展示数据
- 节省笔墨
- 节省空间
- 消除不必要的“无价值”图形

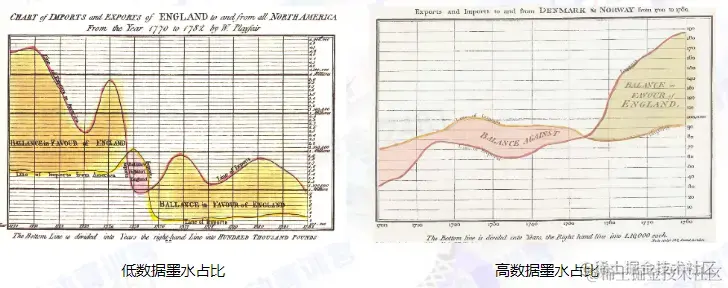

- 在最短时间内传达最多的信息 最大化数据墨水占比：
- 可视化图形由墨水和空白区域构成
- 数据墨水：可视化图形中不可擦除的核心部分称之为数据墨水
- 擦出数据墨水将减少图形所传达的信息量

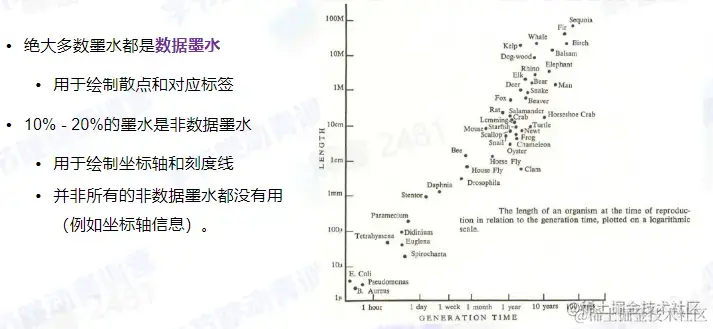

- 数据墨水占比：可视化图形中用于展示核心数据的墨水在整体可视化所使用的墨水中的比例
可视化设计方法
- 最重要的是展现数据

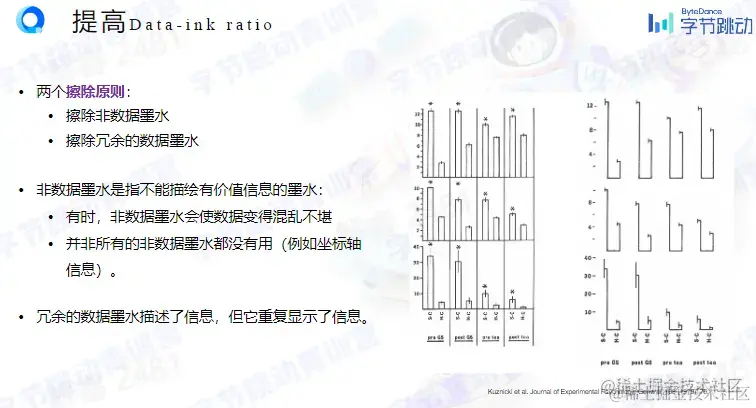

- 合理范围内，最大化数据墨水占比
-
- 擦除非数据墨水
-
- 擦除冗余的数据墨水
视觉感知
可视化致力于外部认知，也就是说，怎样利用大脑以外的资源来增强大脑本身的认知能力
什么是视觉感知
- 感知：是指客观事物通过人的感觉器官在人脑中形成的直接反映
- 感觉器官：眼、耳、鼻、神经末梢
- 视觉感知：客观事物通过人的视觉在人脑中形成的直接反映
结论

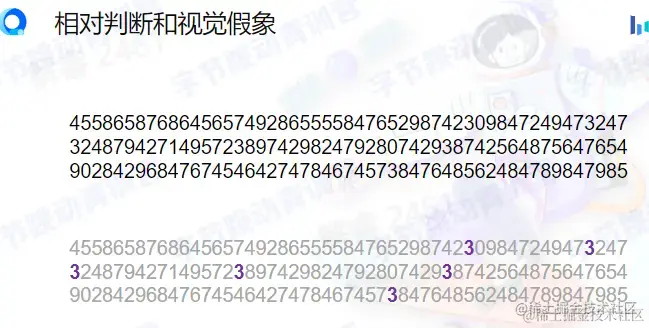

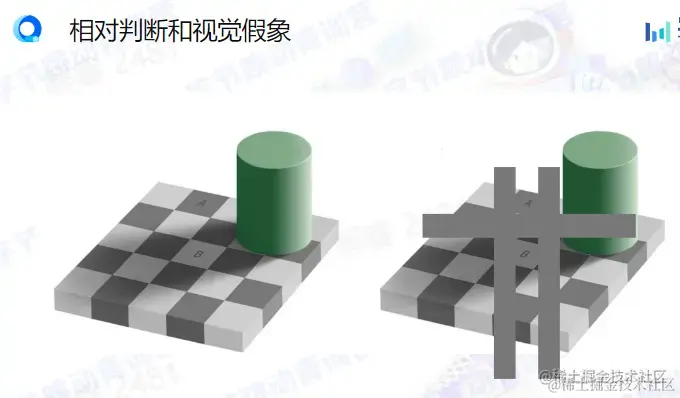

- 人类视觉系统观察的是变化，而不是绝对值，并且容易被边界吸引
- 在可视化设计中，设计者需要充分考虑到人类感知系统的这些现象，以使得设计的可视化结果不会存在阻碍或误导用户的可视化元素
视觉感知
格式塔理论：整体决定部分的性质，部分依从于整体。结构比元素重要，视觉形象首先作为统一的整体被认识。 格式塔理论较为系统的对人类如何发现图形元素之间的相关性进行了全面总结，被广泛的应用在了视觉设计当中
- 格式塔学派的理论核心是整体决定部分的性质，部分依从于整体。结构比元素重要，视觉形象首先作为统一的整体被认知。感知的事物大于眼睛见到的事物。
- 格式塔理论较为系统的对人类如何发现图形元素之间的相关性进行了全面总结，被广泛的应用在了视觉设计当中。
就近原则
- 当视觉元素在空间距离上相距较近时，人们通常倾向于将他们归为一组
- 将数据元素放在靠近的位置，可以突出它们之间的关联性
相似原则
- 形状、大小、颜色、强度等属性方面比较相似时，这些物体就容易被看作是一个整体
连续性原则
- 人们在观察事物的时候会很自然地沿着物体的边界，将不连续的物体视为连续的整体
闭合原则
- 有些图形可能是不完整或者不闭合，但主体有一种其闭合的倾向，人们就会很容易地感知整个物体而忽略未闭合的特征
共势原则
- 如果一个对象中的一部分都向共同的方向去运动，那这些共同移动的部分就易被感知为一个整体
对称性原则
- 对称的元素被视为同一组的一部分
图形与背景关系原则
- 大脑通常认为构图中最小的物体是图形，而更大的物体则是背景
- 跟凹面元素相比，凸面元素与图形相关联更多些
视觉编码
一种将数据信息映射成可视化元素的技术。
可视化符号：用于在可视化中表示数据元素或者元素之间的关联。 视觉通道：基于数据属性，控制可视化的符号展现样式。
-
数量通道：用于显示数据数值属性
- 位置、长度、角度、面积、深度……
-
标识通道：用于显示数据的分类属性
- 空间区域、色向、动向、形状……
可视化工具
D3.js是用于数据可视化的开源的JavaScript函数库。
Vega是一种可视化语法。通过其声明式语言，用JSON格式描述可视化，通过canvas或者svg描述效果。
G2是一套面向常规统计图表，以数据驱动的高交互可视化图表。 ECharts是一个使用js实现的开源可视化库，可以流畅的运行在PC端和移动设备上。
