Springboot整合ELK日志平台docker安装es、kibana、ik分词器查看我之前的搭建教程: Docke

docker安装es、kibana、ik分词器

查看我之前的搭建教程: Docker安装ElasticSearch7,Kibana,Ik分词器

docker安装logstash

新建挂载文件夹

mkdir -p /app/logstash/conf.d
mkdir -p /app/logstash/config
mkdir -p /app/logstash/logs

赋权新建挂载文件

chmod -R 777 /app/logstash
chmod -R 777 /app/logstash/*

编写logstash配置文件

vim /usr/local/logstash/config/logstash.yml，文件内容如下:

http.host: "0.0.0.0"
xpack.monitoring.enabled: true
xpack.monitoring.elasticsearch.hosts: "http://127.0.0.1:8200" # es地址
xpack.monitoring.elasticsearch.username: "elastic"
xpack.monitoring.elasticsearch.password: "xxxx"
path.config: /usr/share/logstash/config/conf.d/*.conf
path.logs: /usr/share/logstash/logs

vim /usr/local/logstash/conf.d/log_to_es.conf，文件内容如下：

input{
  tcp {
    mode => "server"
    host => "0.0.0.0"
    port => 4560 # 这个端口随意，要配置到springboot项目中
    codec => json_lines
  }
}
output{
  elasticsearch{
    hosts=>["127.0.0.1:8200"]
    user => "elastic"
    password => "xxxxx"
    index => "pulsar-%{+YYYY.MM.dd}"
  }
}

index中需要小写

部署logstash

docker run -p 9600:9600 -p 4560:4560 --name=logstash \
  --net=host \
  --restart=always --privileged=true\
  -e ES_JAVA_OPTS="-Xms1g -Xmx2g" \
  -v /app/logstash/config/logstash.yml:/usr/share/logstash/config/logstash.yml \
  -v /app/logstash/conf.d:/usr/share/logstash/config/conf.d \
  -v /app/logstash/logs:/usr/share/logstash/logs  \
  -d logstash:7.6.2

额外的9600端口为logstash的端口

验证

执行命令docker logs -fn 1000 logstash，观察是否有错误日志。
在浏览器上输入http://ip:9600是否有json信息输出。

springboo配置logback日志输出到logstash

引入logstash依赖

<dependency>
  <groupId>net.logstash.logback</groupId>
  <artifactId>logstash-logback-encoder</artifactId>
  <version>7.0.1</version>
</dependency>

配置logback配置文件

<?xml version="1.0" encoding="UTF-8"?>
<configuration debug="false">

    <!-- 控制台输出 -->
    <appender name="stdout" class="ch.qos.logback.core.ConsoleAppender">
        <!--控制台只打印info以上级别的日志-->
        <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
            <level>info</level>
        </filter>
        <encoder class="ch.qos.logback.classic.encoder.PatternLayoutEncoder">
            <!-- 1格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符-->
            <pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{50} - %msg%n</pattern>
            <charset>utf-8</charset>
        </encoder>
    </appender>

    <!--logstash配置-->
    <appender name="logstash" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
        <destination>liboshuai.com:14560</destination>
        <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
            <level>INFO</level>
        </filter>
        <!-- 日志输出编码 -->
        <encoder charset="UTF-8" class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
            <providers>
                <timestamp>
                    <timeZone>UTC</timeZone>
                </timestamp>
                <pattern>
                    <pattern>
                        {
                        "logLevel": "%level",
                        "serviceName": "${springAppName:-}",
                        "pid": "${PID:-}",
                        "thread": "%thread",
                        "class": "%logger{40}",
                        "rest": "%message"
                        }
                    </pattern>
                </pattern>
            </providers>
        </encoder>
        <!--<encoder charset="UTF-8" class="net.logstash.logback.encoder.LogstashEncoder"/>-->
    </appender>


    <!-- 日志输出级别 -->
    <root level="DEBUG">
        <appender-ref ref="stdout" />
        <appender-ref ref="logstash" />
    </root>
</configuration>

配置kibana

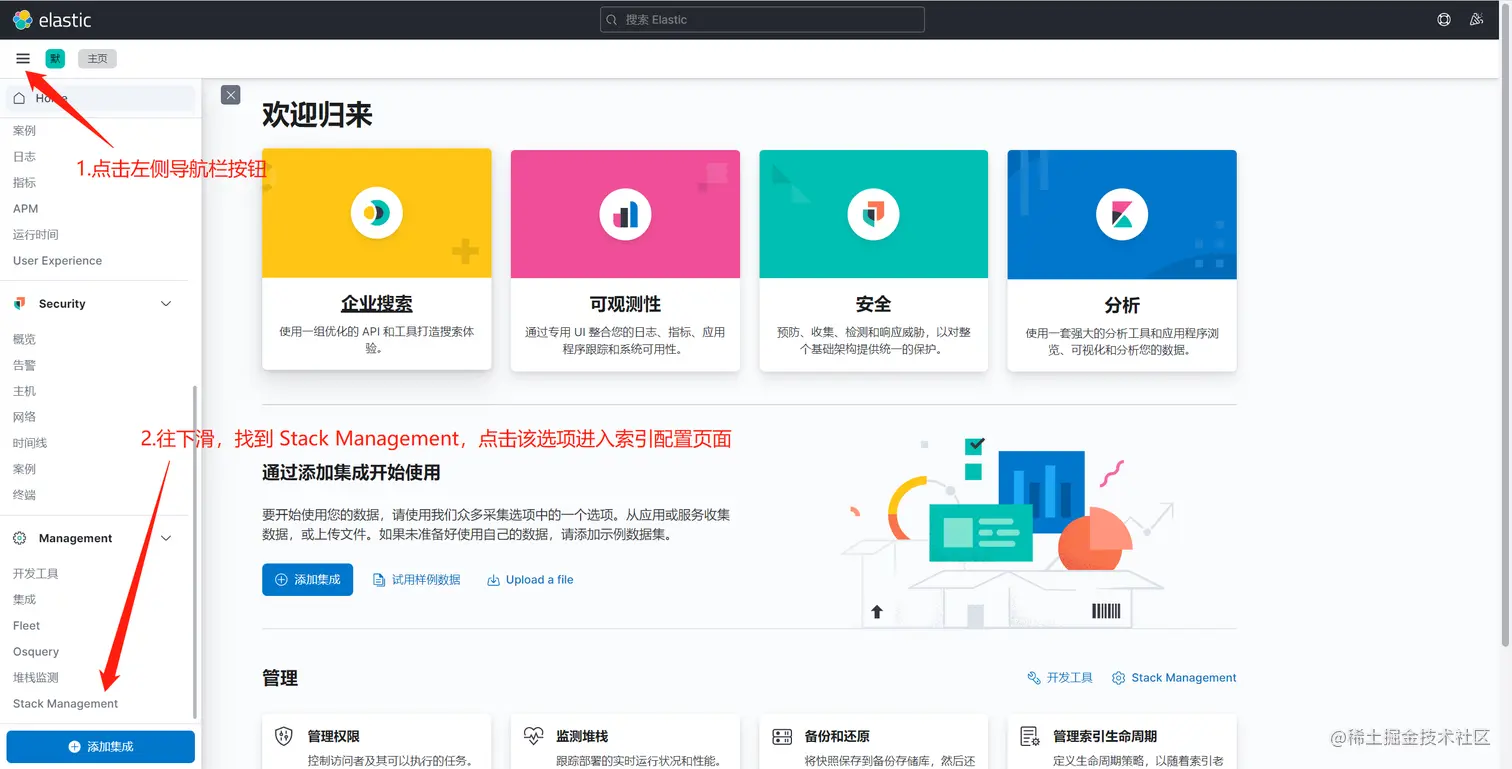

首先，进入索引管理页面，过程如下图所示。

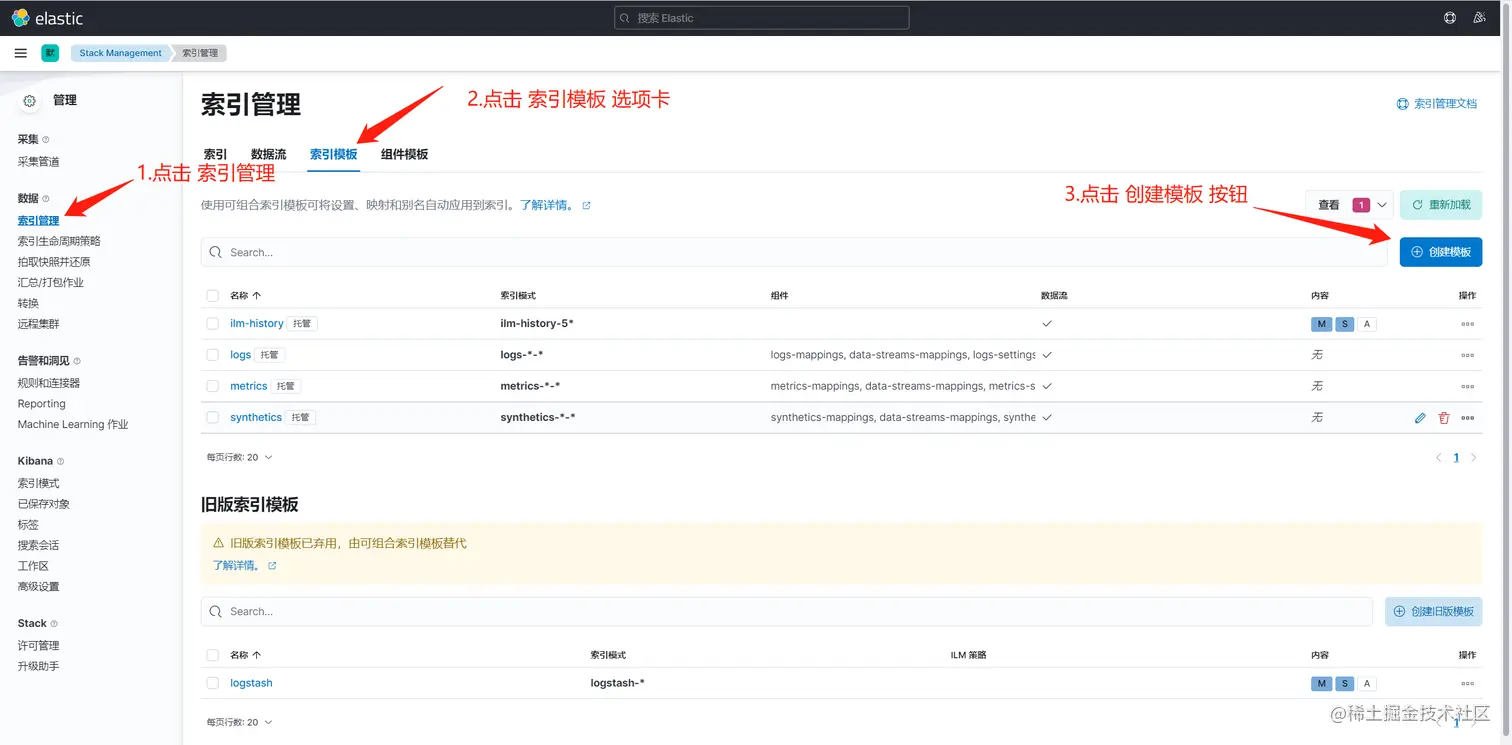

在索引管理页面点击 “索引管理”，之后点击索引模板选项卡，此时页面中会出现“创建模板” 按钮，如下图所示。

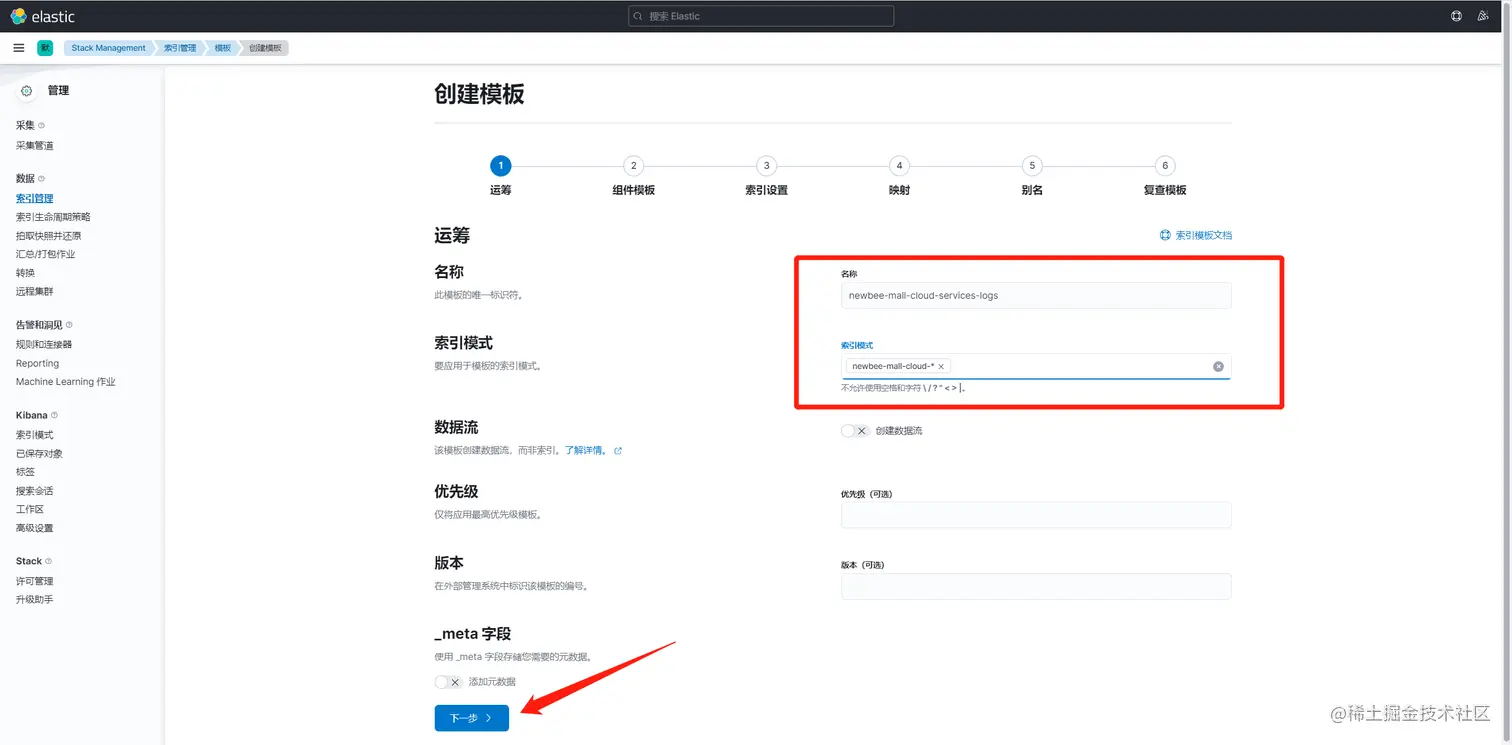

进入创建模板页面后，输入模板名称和索引模式，名称可以随便写，索引模式则需要与之前 Logstash 实例中配置的索引有一定的关系。如下图所示，这里笔者就配置了模板名称为 pulasr-logs，而索引模式则为 pulars-*，这样就可以匹配到 Elastic Search 中的索引了，比如 pulars-2023.10.24、pulars-2024.02.14、pulars-2025.02.07 这些索引都会被当前配置的索引模式匹配进来。

接着，就可以点击页面下方的 “下一步” 按钮即可，后续几个页面也可以不用刻意配置，直接点击下一步即可，最后点击 “创建模板” 按钮完成该步骤。

然后，需要再配置索引模式，这一步主要是为了对前一个步骤中创建的索引模板做匹配。

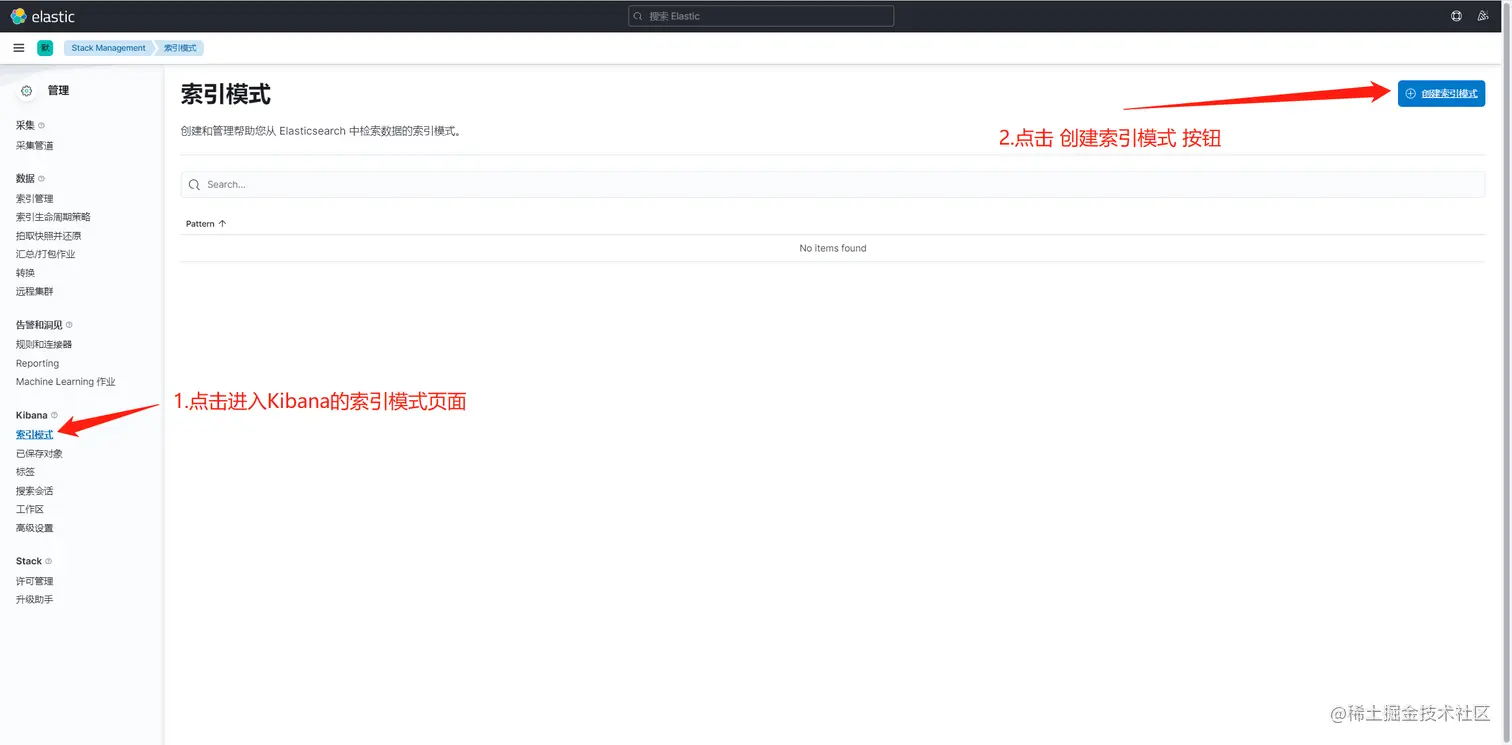

首先，在索引管理页面点击 “索引模式” 进入 Kibana 的索引模式页面，之后点击 “创建索引模式” 按钮，如下图所示。

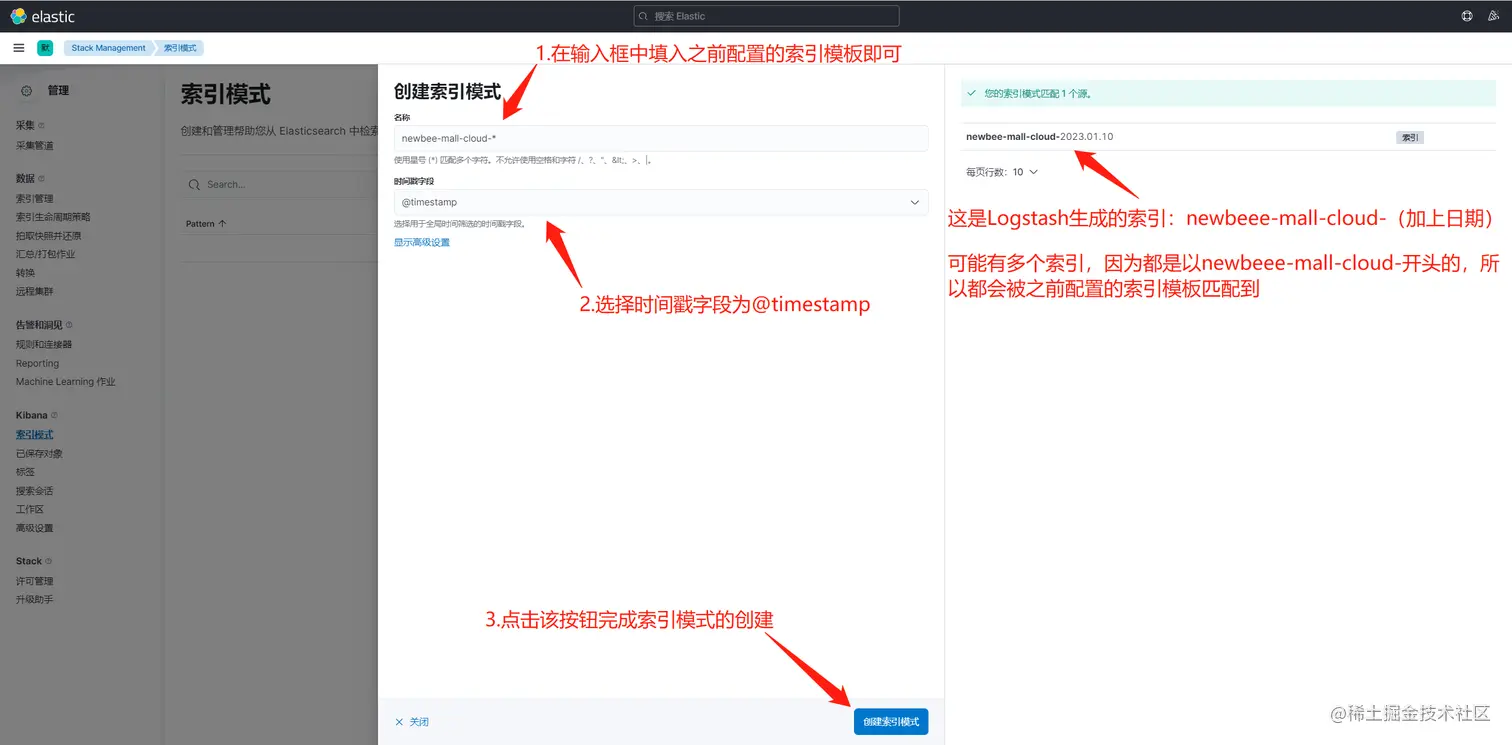

在索引模式创建页面，填入名称，即上一个步骤中创建的索引模板名称。如果没有输入错误，此时页面右侧就会出现这个名称所能匹配到的索引源，这里展示的索引就是 Logstash 实例输出给 Elastic Search 实例的数据，Kibana 会根据 “pulars-*” 去 Elastic Search 实例中搜索并进行匹配，匹配成功的会出现在页面右侧。当然，如果 Elastic Search 实例中有多个索引与这个名称匹配，则这些索引都会出现页面右侧的列表中。之后，选择时间戳字段，最后点击 “创建索引模式” 按钮就完成创建了，如下图所示。

当然，在这个步骤中，如果 Kibana 实例通过读取 Elastic Search 实例中的索引，发现并没有匹配到索引，是无法完成创建的。而恰好，刚刚我们已经启动了 spring-boot-elk 项目，日志会通过 Logstash 实例打入到 Elastic Search 实例中。这时，Elastic Search 实例中是创建了一个名称为 pulars-xxxx.xx.xx 的索引的，比如 pulars-2023.01.10，spring-boot-elk 项目输出到日志都会被保存在这个索引中。所以，为了测试流程顺利，在配置索引模式前，先使用程序通过 Logstash 实例向 Elastic Search 实例输出一些日志，这样，索引也创建了，日志数据也有了，索引模式也能够顺利地添加了。

PS：只需要保证 logback 配置文件中 logstash 的 ip 和端口正确，并且顺利启动 spring-boot-elk 项目就可以了，Spring Boot 项目的启动日志也会被 Logstash 实例收集并且输出给 Elastic Search 实例的。对的，只需要启动一下 spring-boot-elk 项目就可以。

索引模式创建完成后的页面如下图所示。

通过kibana查看日志

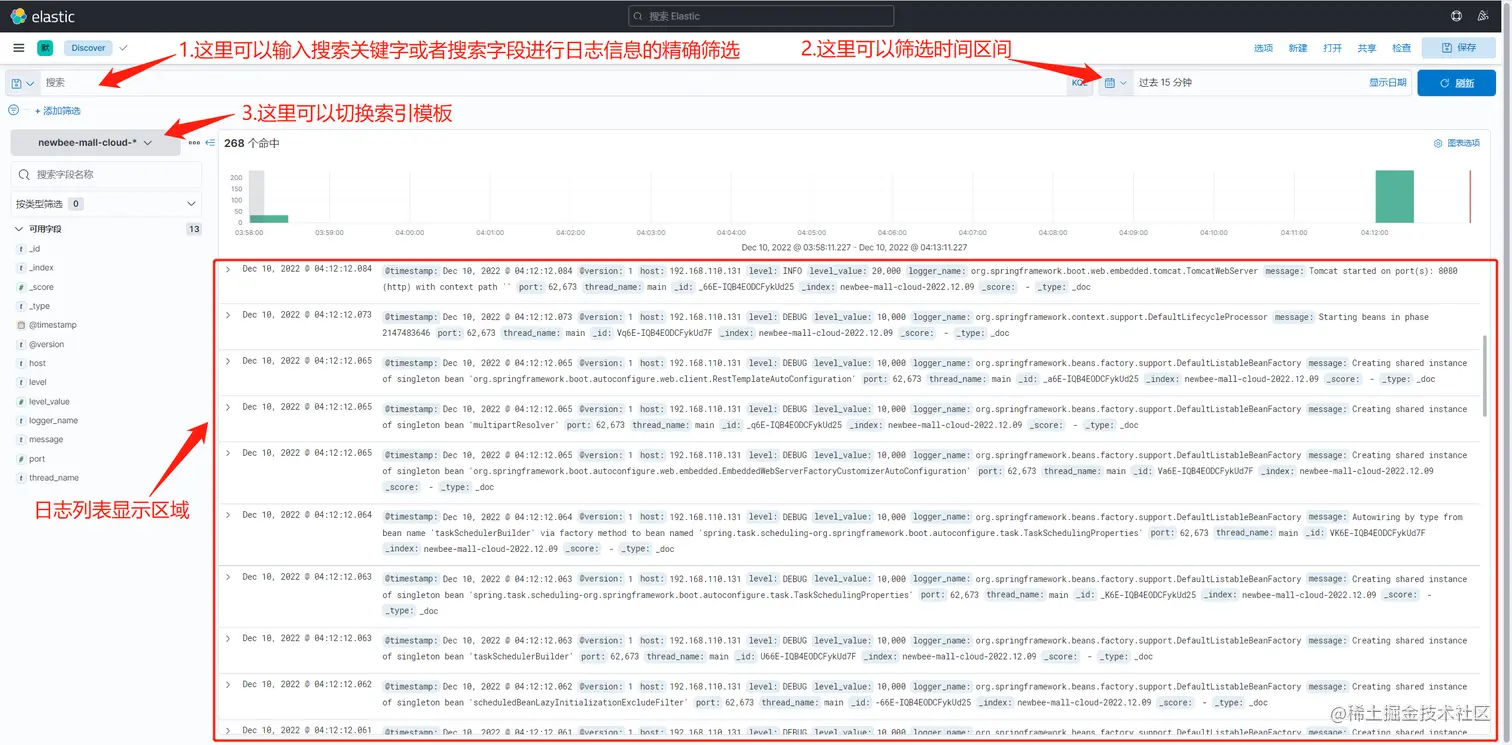

好的，代码也写好了，Kibana 配置也完成了。接下来就去查看一下日志数据吧，日志浏览页面如下图所示。

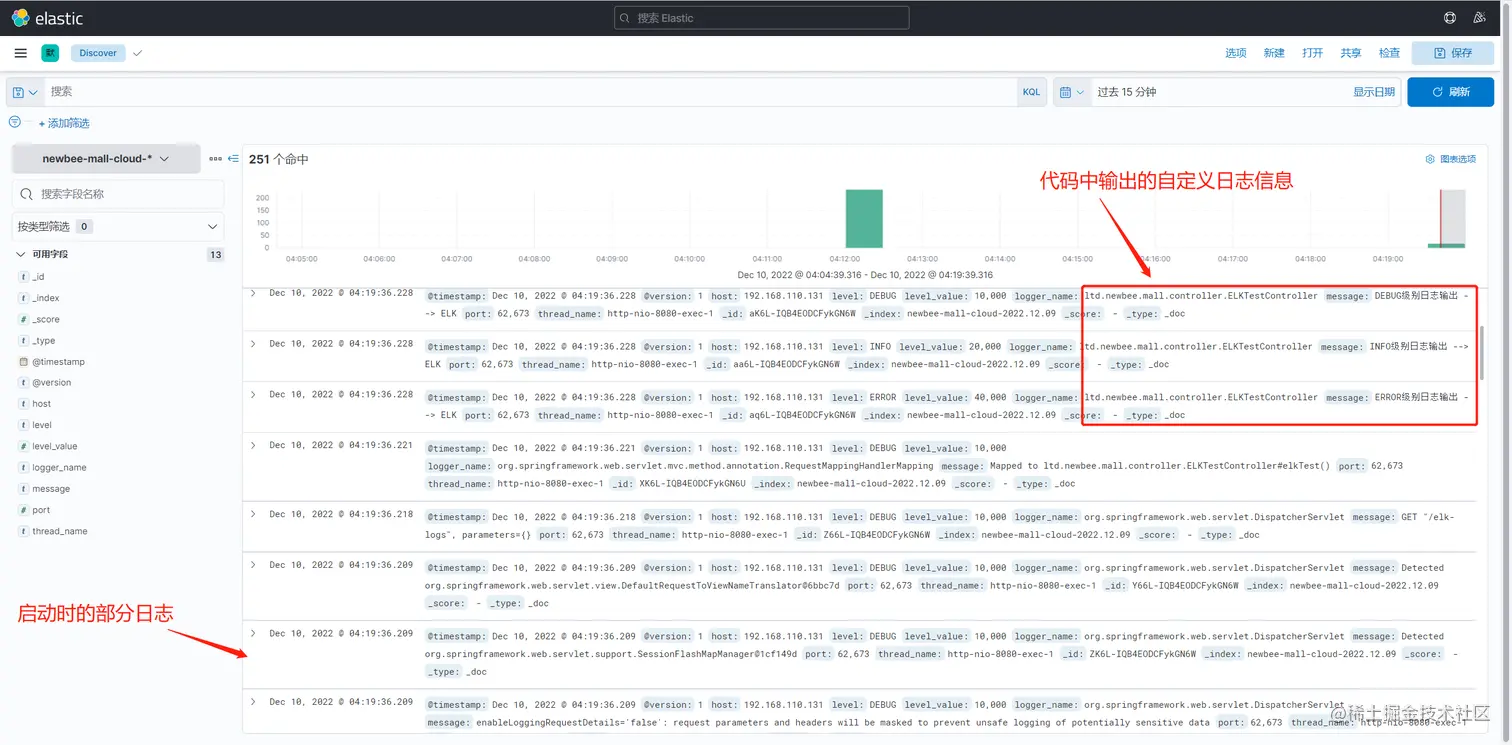

当然，如果在浏览器地址栏中访问 / elk-logs 地址，输出的三条不同级别的测试日志也会实时的出现在 Kibana 页面中，如下图所示。

日志信息在 Kibana 网页中已经能够正常显示了，日志中心的搭建和基础整合就完成了。

分级别info、warn、error

如果我们需要区别日志级别并且不希望dev环境的日志也推送到elk平台，可以按照下面的步骤来设置logstash和kibana。

修改log_to_es.conf配置文件为下面内容。

input{
  tcp {
    mode => "server"
    host => "0.0.0.0"
    port => 4560
    codec => json_lines
    type=> "infoLogs"
  }
  tcp {
    mode => "server"
    host => "0.0.0.0"
    port => 4561
    codec => json_lines
    type=> "warnLogs"
  }
  tcp {
    mode => "server"
    host => "0.0.0.0"
    port => 4562
    codec => json_lines
    type=> "errorLogs"
  }
}
output{
  if[type] == "infoLogs"{
    elasticsearch{
      hosts=>["127.0.0.1:8200"]
      user => "elastic"
      password => "Rongshu@2023"
      index => "pulsar-info-%{+YYYY.MM.dd}"
    }
  }
  if[type] == "warnLogs"{
    elasticsearch{
      hosts=>["127.0.0.1:8200"]
      user => "elastic"
      password => "Rongshu@2023"
      index => "pulsar-warn-%{+YYYY.MM.dd}"
    }
  }
  if[type] == "errorLogs"{
    elasticsearch{
      hosts=>["127.0.0.1:8200"]
      user => "elastic"
      password => "Rongshu@2023"
      index => "pulsar-error-%{+YYYY.MM.dd}"
    }
  }
}

修改logback配置文件为下面内容。

<?xml version="1.0" encoding="UTF-8"?>
<configuration debug="false">

   <!-- 控制台输出 -->
   <appender name="stdout" class="ch.qos.logback.core.ConsoleAppender">
       <!--控制台只打印info以上级别的日志-->
       <filter class="ch.qos.logback.classic.filter.ThresholdFilter">
           <level>info</level>
       </filter>
       <encoder class="ch.qos.logback.classic.encoder.PatternLayoutEncoder">
           <!-- 1格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符-->
           <pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{50} - %msg%n</pattern>
           <charset>utf-8</charset>
       </encoder>
   </appender>

   <!--logstash配置info级别的日志-->
   <appender name="logstash_info" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
       <destination>liboshuai.com:14560</destination>
       <filter class="ch.qos.logback.classic.filter.LevelFilter">
           <level>info</level>
           <onMatch>ACCEPT</onMatch>
           <onMismatch>DENY</onMismatch>
       </filter>
       <!-- 日志输出编码 -->
       <encoder charset="UTF-8" class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
           <providers>
               <timestamp>
                   <timeZone>UTC</timeZone>
               </timestamp>
               <pattern>
                   <pattern>
                       {
                       "logLevel": "%level",
                       "serviceName": "${springAppName:-}",
                       "pid": "${PID:-}",
                       "thread": "%thread",
                       "class": "%logger{40}",
                       "rest": "%message"
                       }
                   </pattern>
               </pattern>
           </providers>
       </encoder>
       <!--<encoder charset="UTF-8" class="net.logstash.logback.encoder.LogstashEncoder"/>-->
   </appender>

   <!--logstash配置warn级别的日志-->
   <appender name="logstash_warn" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
       <destination>liboshuai.com:14561</destination>
       <filter class="ch.qos.logback.classic.filter.LevelFilter">
           <level>warn</level>
           <onMatch>ACCEPT</onMatch>
           <onMismatch>DENY</onMismatch>
       </filter>
       <!-- 日志输出编码 -->
       <encoder charset="UTF-8" class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
           <providers>
               <timestamp>
                   <timeZone>UTC</timeZone>
               </timestamp>
               <pattern>
                   <pattern>
                       {
                       "logLevel": "%level",
                       "serviceName": "${springAppName:-}",
                       "pid": "${PID:-}",
                       "thread": "%thread",
                       "class": "%logger{40}",
                       "rest": "%message"
                       }
                   </pattern>
               </pattern>
           </providers>
       </encoder>
       <!--<encoder charset="UTF-8" class="net.logstash.logback.encoder.LogstashEncoder"/>-->
   </appender>

   <!--logstash配置error级别的日志-->
   <appender name="logstash_error" class="net.logstash.logback.appender.LogstashTcpSocketAppender">
       <destination>liboshuai.com:14562</destination>
       <filter class="ch.qos.logback.classic.filter.LevelFilter">
           <level>error</level>
           <onMatch>ACCEPT</onMatch>
           <onMismatch>DENY</onMismatch>
       </filter>
       <!-- 日志输出编码 -->
       <encoder charset="UTF-8" class="net.logstash.logback.encoder.LoggingEventCompositeJsonEncoder">
           <providers>
               <timestamp>
                   <timeZone>UTC</timeZone>
               </timestamp>
               <pattern>
                   <pattern>
                       {
                       "logLevel": "%level",
                       "serviceName": "${springAppName:-}",
                       "pid": "${PID:-}",
                       "thread": "%thread",
                       "class": "%logger{40}",
                       "rest": "%message"
                       }
                   </pattern>
               </pattern>
           </providers>
       </encoder>
       <!--<encoder charset="UTF-8" class="net.logstash.logback.encoder.LogstashEncoder"/>-->
   </appender>

   <!-- dev配置 -->
   <springProfile name="dev">
       <!-- root -->
       <root level="DEBUG">
           <appender-ref ref="stdout" />
       </root>
   </springProfile>

   <!-- prod配置 -->
   <springProfile name="prod">
       <!-- root -->
       <root level="INFO">
           <appender-ref ref="logstash_info"/>
           <appender-ref ref="logstash_warn"/>
           <appender-ref ref="logstash_error"/>
       </root>
   </springProfile>
</configuration>

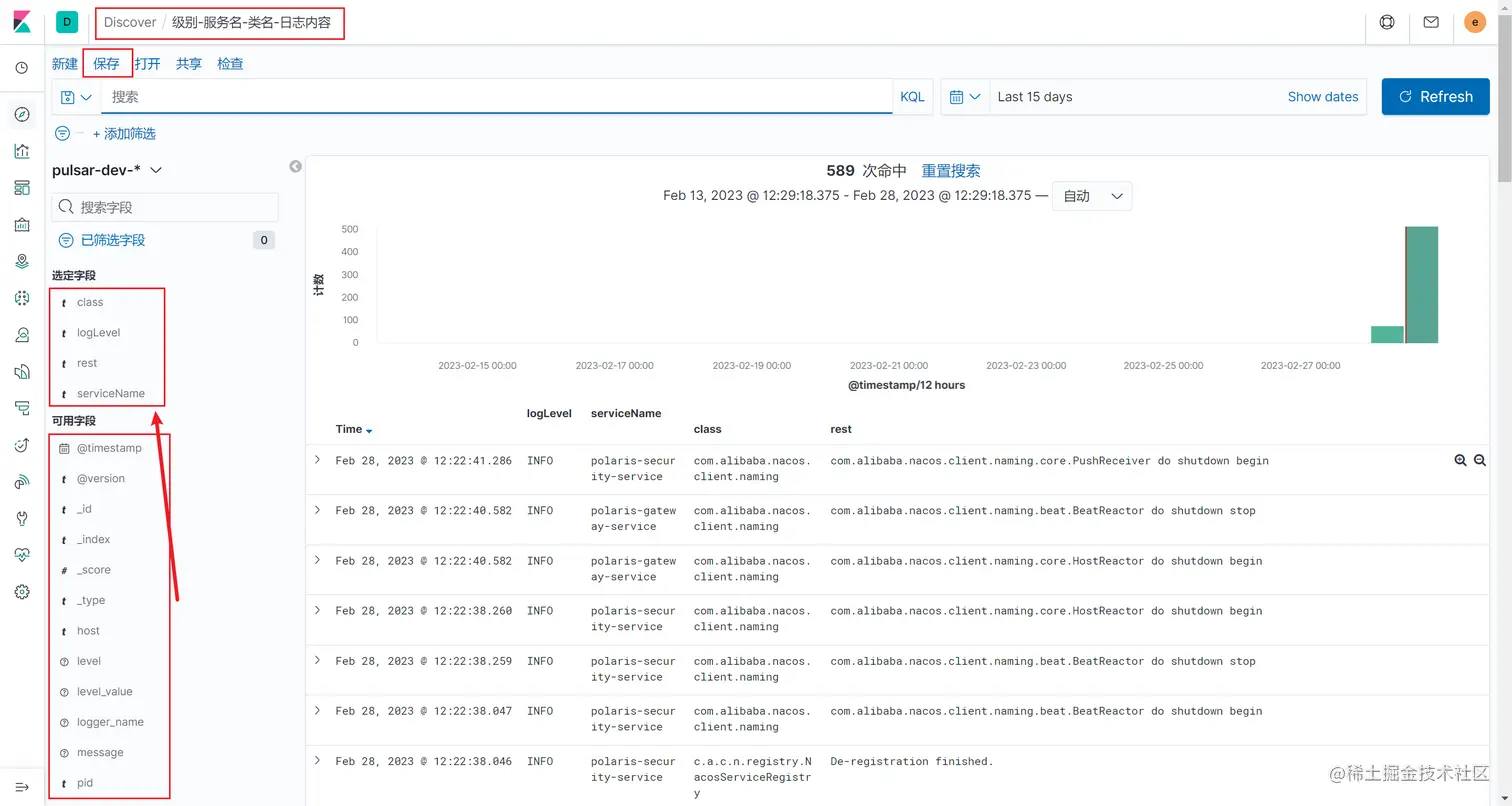

按照上面的方式，分别配置三个pulsar-info-*、 pulsar-warn-*、 pulsar-error-*的索引管理和索引模板。最后成效如下图：
更好的查看信息
