Blender快捷键笔记
Blender 3.4 中文参考手册 — Blender Manual
1. 3D视图操作——调整用户视角

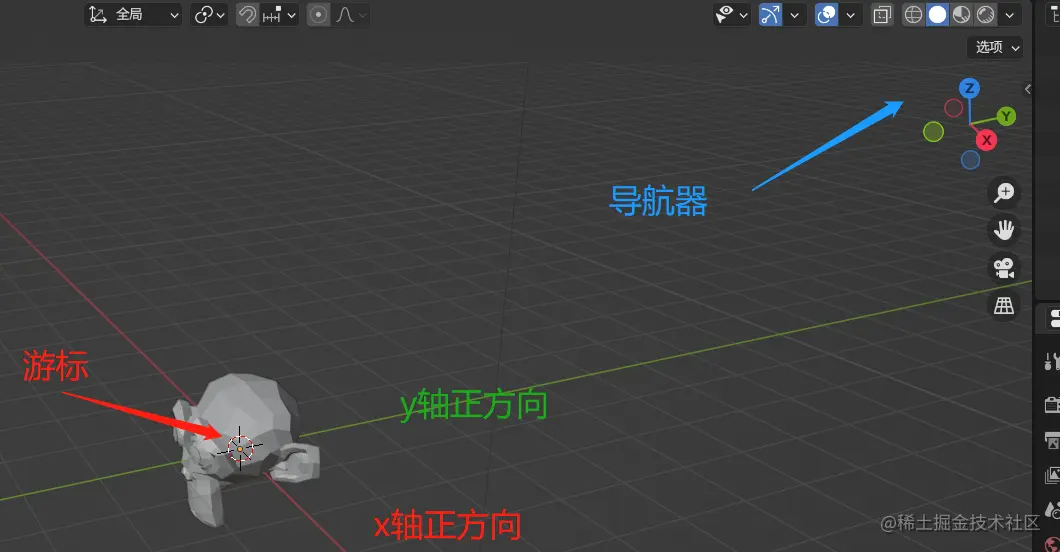

3D视图包含：
- 导航器
- XY工作平面，默认Z轴向上
- 游标，默认位于世界中心点

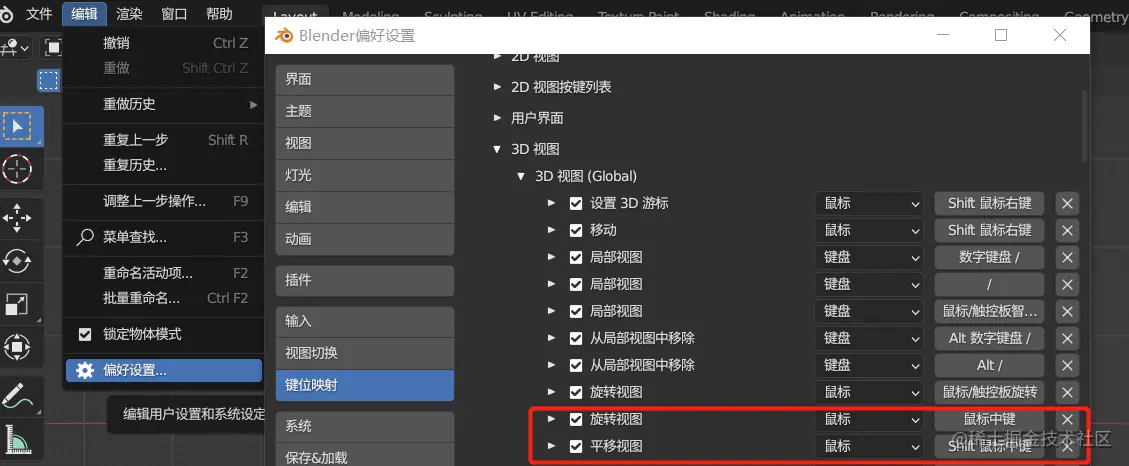

1.1 【3D视图的旋转、缩放和平移】
- 旋转，鼠标中键拖动
- 缩放，鼠标滚轮
- 平移，shift+鼠标中键

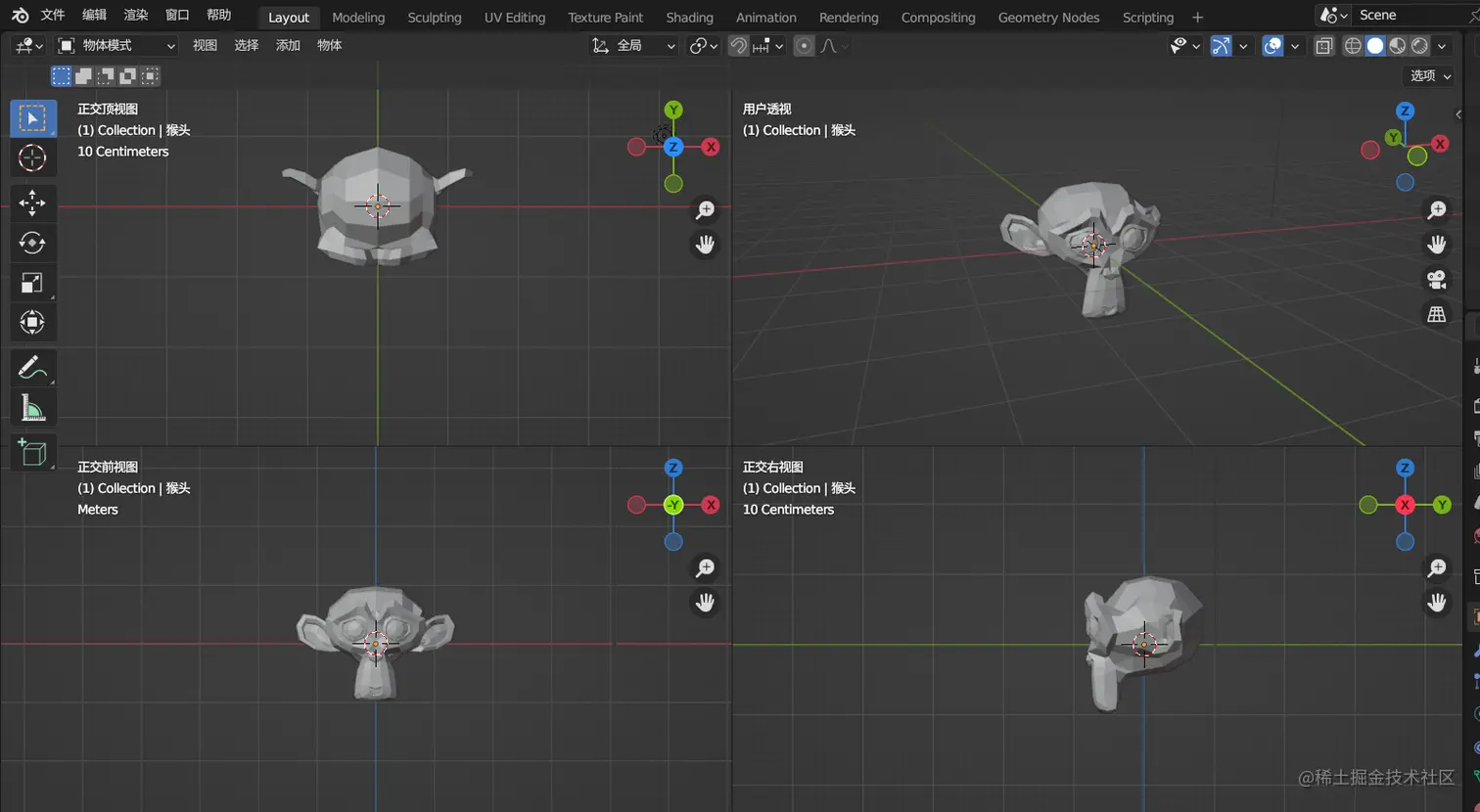

1.2 【四视图】
- 透视图

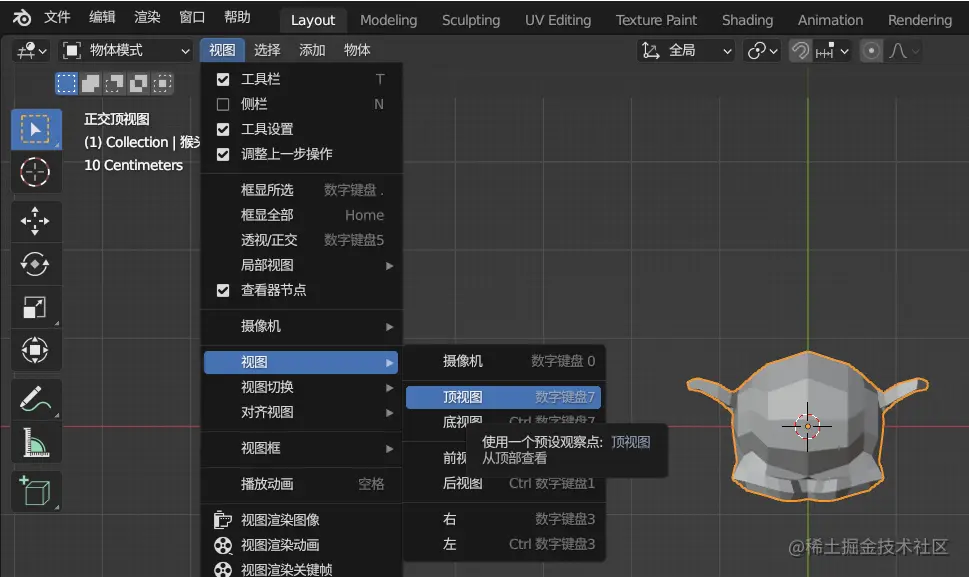

- 顶视图，7——数字键盘的7键才有效，或者点击导航器的Z轴
- 正视图，1——或者点击导航器的—Y
- 右视图，3——或者点击导航器的X
- 四格视图，Ctrl+Alt+Q
旋转视角（鼠标中键拖动），可以从顶视图等，切换回透视图

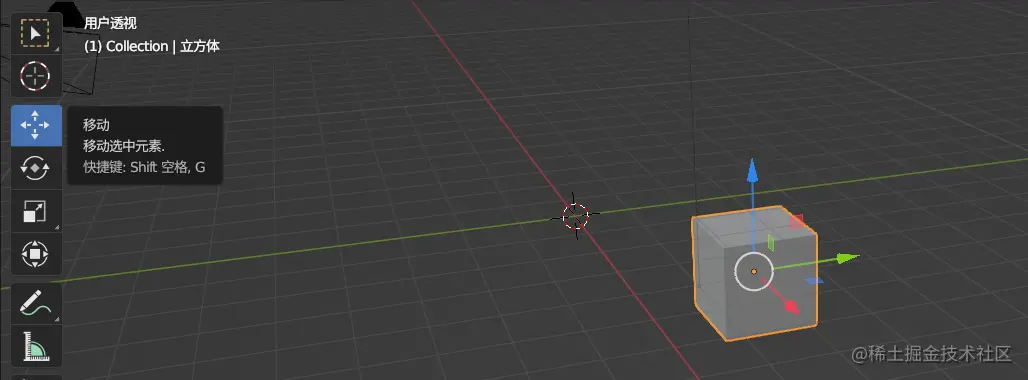

2. 物体的移动
- 选中一个物体
- 选中移动工具
- 移动：沿坐标轴移动、在坐标平面移动、自由移动（不好控制）
2.1 【移动物体】

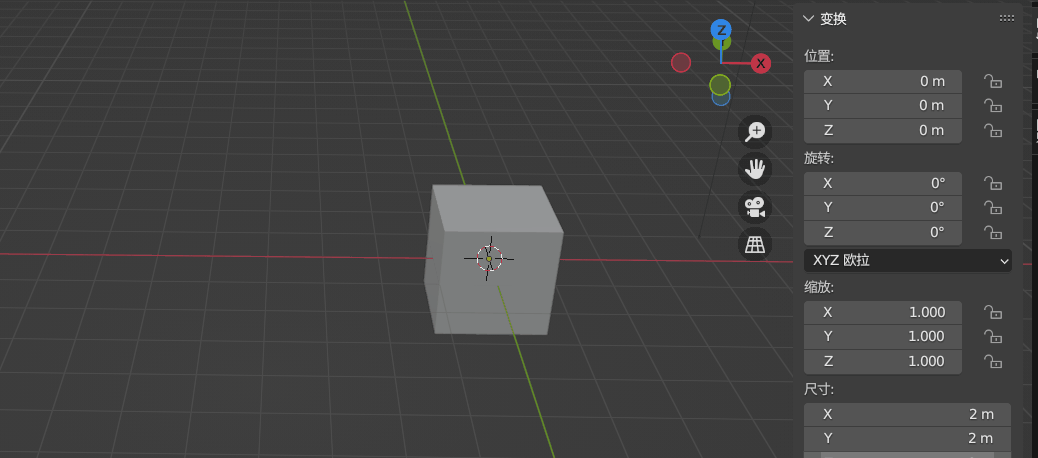

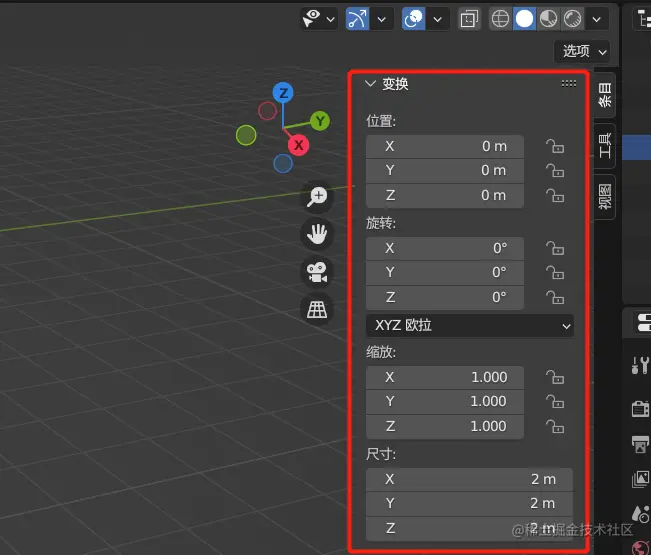

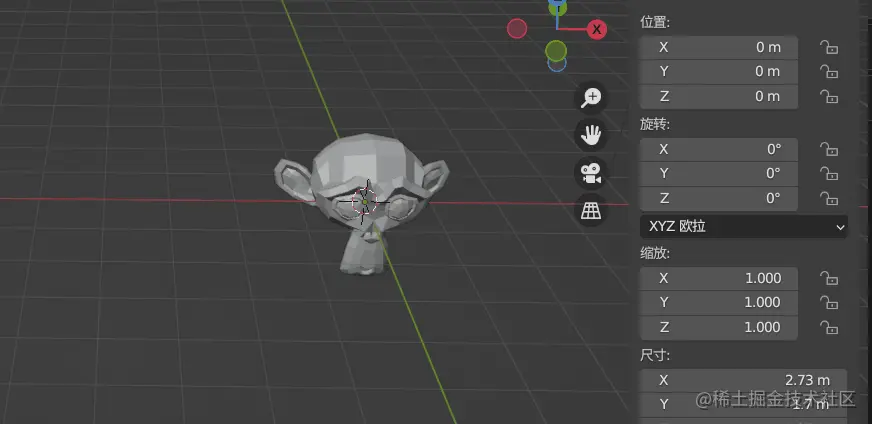

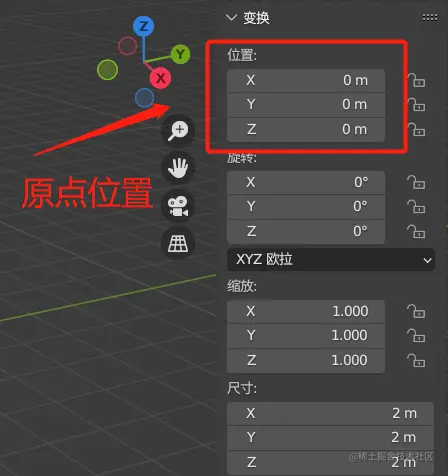

- 侧边栏——n面板，N键展开/折叠，显示当前物体的坐标参数
- 坐标归零，Alt+G——G代表Grap
- 旋转归零，Alt+R——R代表Rotate
- 缩放还原，Alt+S——S代表Scale
注意，先选中物体，再按ALT + R
ScaleZ=45度时，表示物体绕着Z轴旋转45度

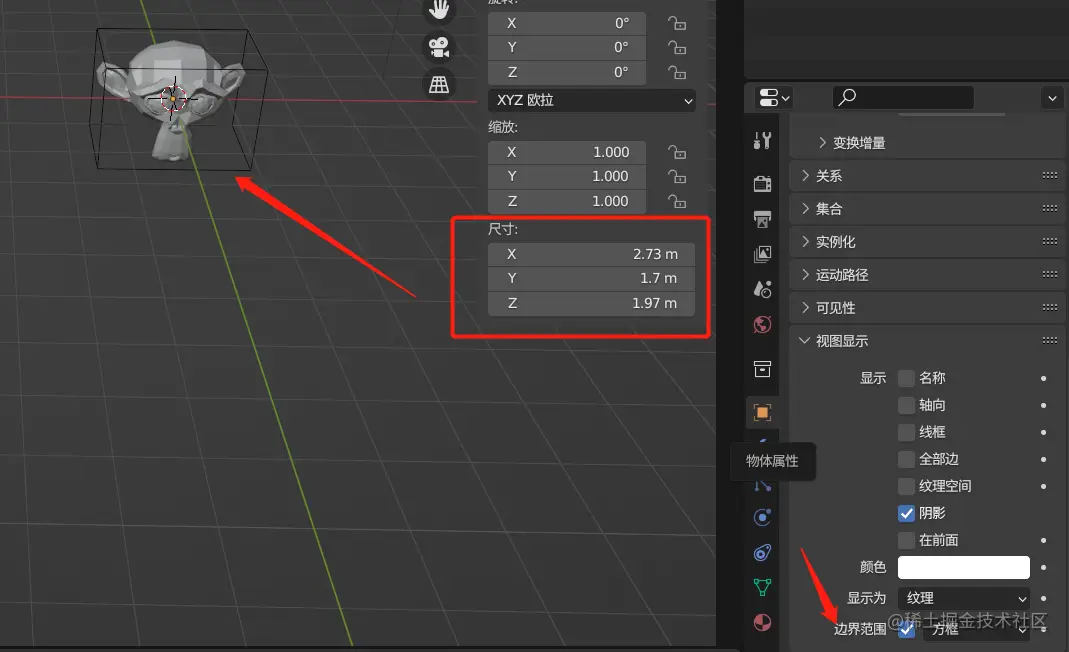

物体的尺寸，是指边界框的尺寸

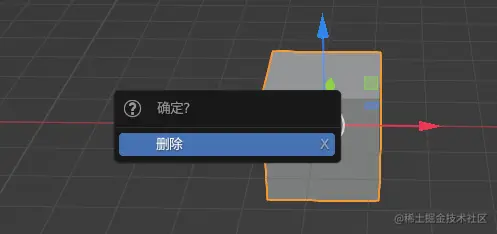

2.2 【删除物体】
- 鼠标右键，删除
Delete，直接删除x确认后删除

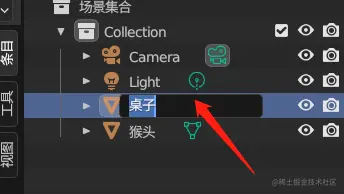

双击修改，物体的名字

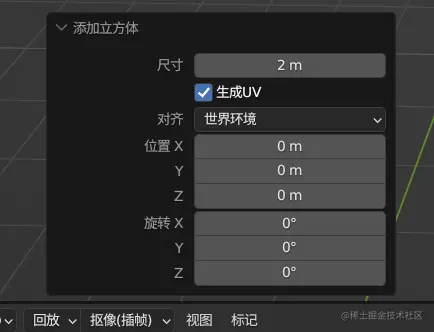

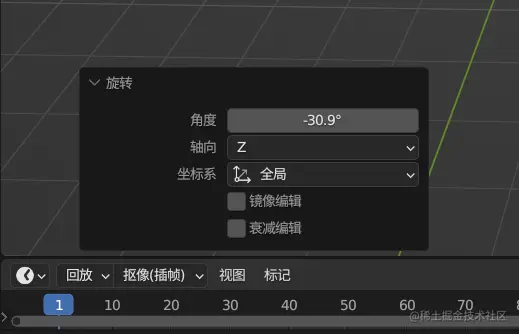

2.3 微调面板
左下角的微调面板可以对用户上一步操作进行微调，可以指定更精确的值

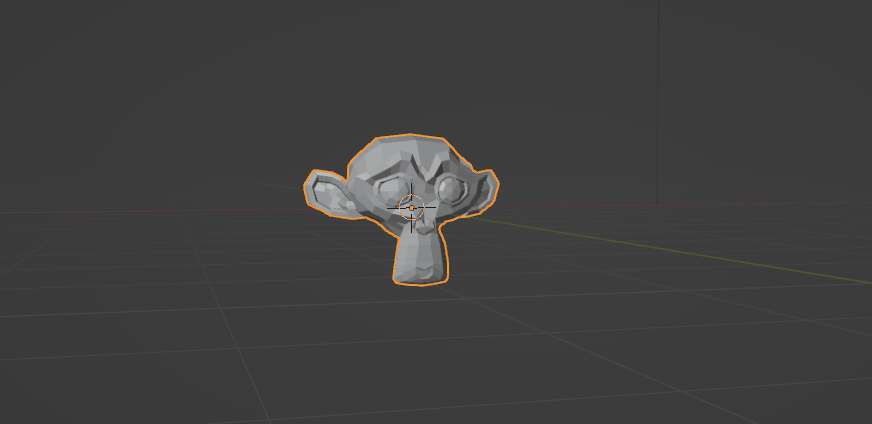

2.4 【grab抓取移动】
选中一个物体，按g，进入Grab状态，此时可以随意移动：
- 再按x，锁定x轴移动
- 再按y，锁定y轴移动
- 再按z，锁定z轴移动
2.5 【复制物体】
- Ctrl+C/Ctrl+V，原位复制
- shift+D，复制物体，并进入grab模式
3. 游标和原点
游标：默认位置是（0，0，0），代表一个坐标，用于物体的的定位——新添加物体的出生点
游标的目视定位：点击一个物体（不要点到虚空） ，shift+鼠标右键

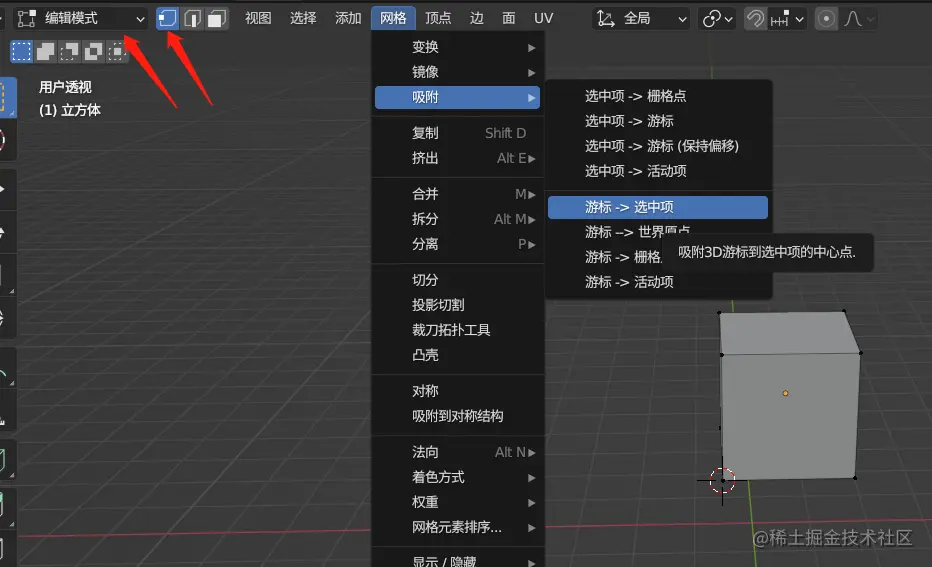

3.1 【精确定位游标-吸附定位】
- 编辑模式
- 点模式
- 选择一个点，网格-吸附-游标到选中项

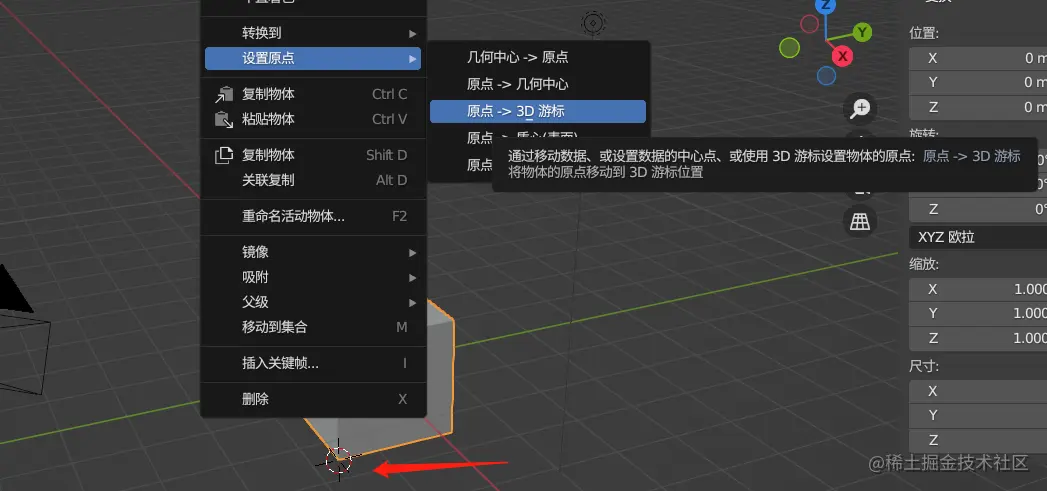

3.2 【改变原点】
原点，物体的基准点，物体移动、旋转、缩放所围绕的点，默认在物体的几何中心
- 编辑模式，点模式
- 选择一个点，把游标吸附过来（见上）
- 回到物体模式，右键点这个物体，再点设置原点、原点->3D游标
3.3 游标还原、原点还原
游标还原到世界中心（0，0，0）
鼠标右键-> 吸附

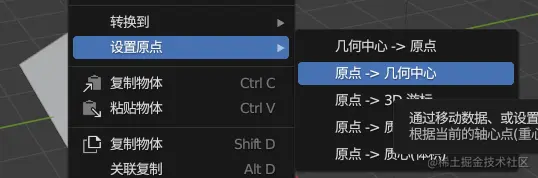

原点还原到几何中心
鼠标右键-> 设置原点

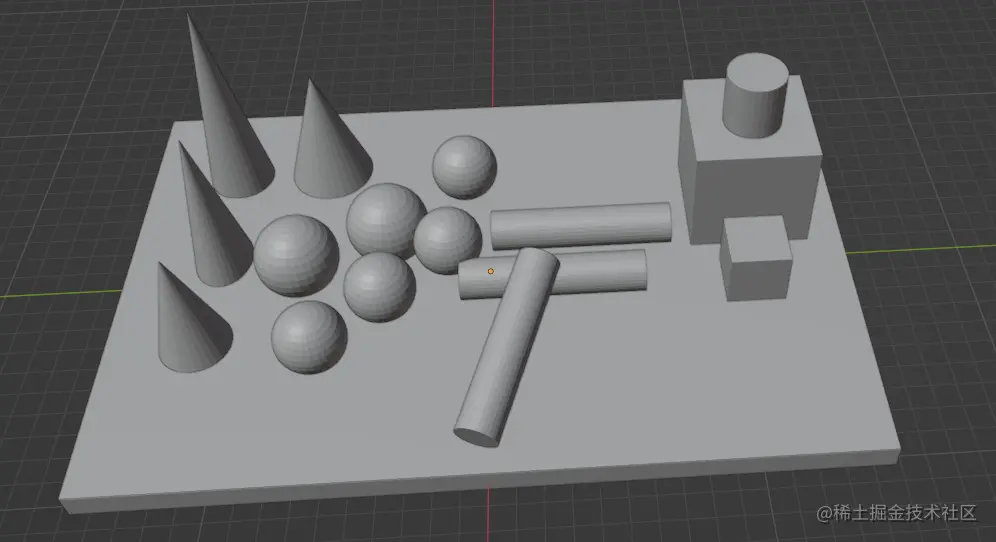

4. 练习——Blender导出gltf模型，并用three查看

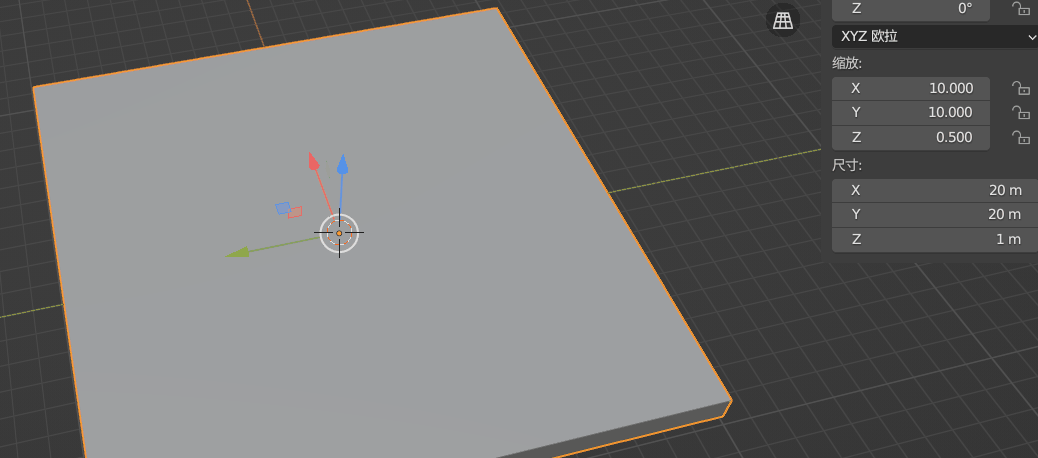

- 添加平面，缩放到
30*20 - 游标的定位——更改几何体的出生点
- shift+D，复制物体，按平面移动
- 顶视图——几何体的按比例缩放
- 前视图——将几何体放置在平面上
4.1 Blender导出gltf/glb模型

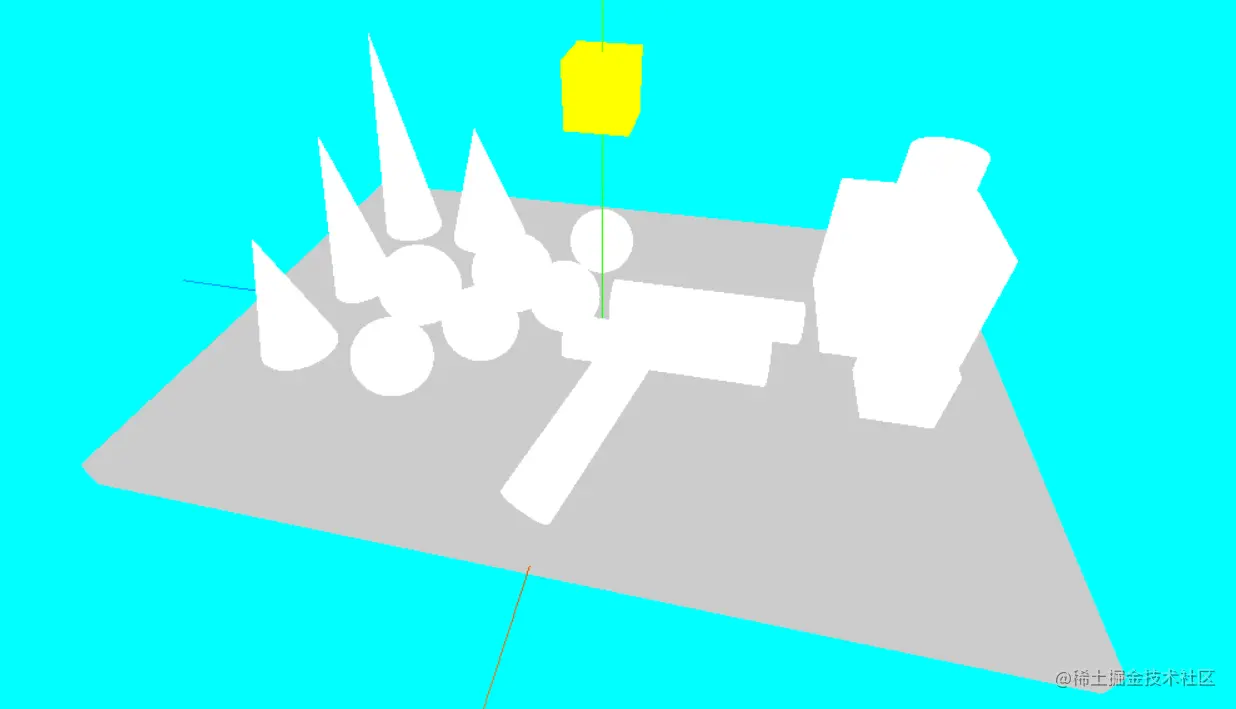

4.2 Three 导入gltf/glb模型
导入时，注意调整相机位置
import * as THREE from 'three'
// 导入轨道控制器
import { OrbitControls } from 'three/examples/jsm/controls/OrbitControls'
import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader.js'
// 1、创建场景
const scene = new THREE.Scene()
scene.background = new THREE.Color(0x0000ff) // 设置场景背景颜色
// 2、创建相机
const camera = new THREE.PerspectiveCamera(
75,
window.innerWidth / window.innerHeight,
0.1,
1000
)
// 设置相机位置,实现全景观看
// camera.position.set(0, 0, 10)
camera.position.set(20, 20, 20)
scene.add(camera)
// 添加物体
// 创建几何体
const cubeGeometry = new THREE.BoxGeometry(2, 2, 2)
const cubeMaterial = new THREE.MeshBasicMaterial({ color: 0xffff00 })
// 根据几何体和材质创建物体
const cube = new THREE.Mesh(cubeGeometry, cubeMaterial)
cube.position.set(0, 10, 0)
// 将几何体添加到场景中
scene.add(cube)
// console.log(cube)
const loader = new GLTFLoader()
loader.load('./test.glb', function (gltf) {
console.log(gltf)
// 遍历场景的物体
gltf.scene.traverse((child) => {
if (child.isMesh) {
// child.material.color = new THREE.Color(
// Math.random(),
// Math.random(),
// Math.random()
// )
child.material.emissive = child.material.color
//emissive: 材质的放射（光）颜色，基本上是不受其他光照影响的固有颜色。默认为黑色
}
})
scene.add(gltf.scene)
})
// 初始化渲染器
const renderer = new THREE.WebGLRenderer()
// 设置渲染的尺寸大小
renderer.setSize(window.innerWidth, window.innerHeight)
// console.log(renderer);
// 将webgl渲染的canvas内容添加到body
document.body.appendChild(renderer.domElement)
// 添加坐标轴辅助器
const axesHelper = new THREE.AxesHelper(20)
scene.add(axesHelper)
// 创建轨道控制器
const controls = new OrbitControls(camera, renderer.domElement)
function render() {
renderer.render(scene, camera)
requestAnimationFrame(render)
}
render()
