SQL原理(2)｜ 青训营笔记

这是我参与「第五届青训营 」伴学笔记创作活动的第 15 天

具体数据存储

行数据

Redundant、Compact、Dynamic 和 Compressed.

• Redundant 不紧凑，不用了
• Dynamic 和 Compressed 这两个行格式跟 Compact 非常像
• MySQL 5.1 版本之后，行格式默认设置成 Compact。
• MySQL5.7 版本之后，默认使用 Dynamic 行格式。

Compact

• 变长字段长度列表：说明所有 varchar(n) 的数据占用的大小（十六进制）（逆序存放）
  • NULL 不会存放在真实数据部分里的：varchar(n) 位置为 null,对应长度列表为空
  • 逆序存放: 和 「记录头信息」有关，方便一次性读取到靠前的记录
  • 数据表没有变长字段的时候，行格式就不会有「变长字段长度列表」

varchar(n) 中的 n 最大值
除了 TEXT、BLOBs 这种大对象类型,其他所有的列（不包括隐藏列和记录头信息）占用的字节长度加起来不能超过 65535 个字节

• 列值字节长度和字符集相关
• 所有字段的长度 + 变长字段字节数列表所占用的字节数 + NULL值列表所占用的字节数 <= 65535。

• NULL 值列表：说明这些值为 NULL 的列（整数字节二进制位）（十六进制表示）（逆序存放）
  • 高位补 0+逆序存放
  • 当数据表的字段都定义成 NOT NULL 的时候，行格式就不会有 NULL 值列表
  • 建议将字段设置为 NOT NULL，这样可以至少节省 1 字节
• 记录头信息：
  • delete_mask：数据是否被删除，detele 删除时delete_mask 标记为 1
  • next_record：下一条记录的「记录头信息」和「真实数据」之间的位置 ^3851fb
  • record_type：当前记录的类型，0表示普通记录，1表示 B+树非叶子节点记录，2表示最小记录，3表示最大记录（和数据页搭配）
• 记录的真实数据：
  • 隐藏字段：
    • row_id：没有主键时添加，不必须
    • trx_id：事物用，必须
    • roll_pointer：记录上一个版本，必须
  • 真实数据：
    • 具体数据对应行.

行溢出处理

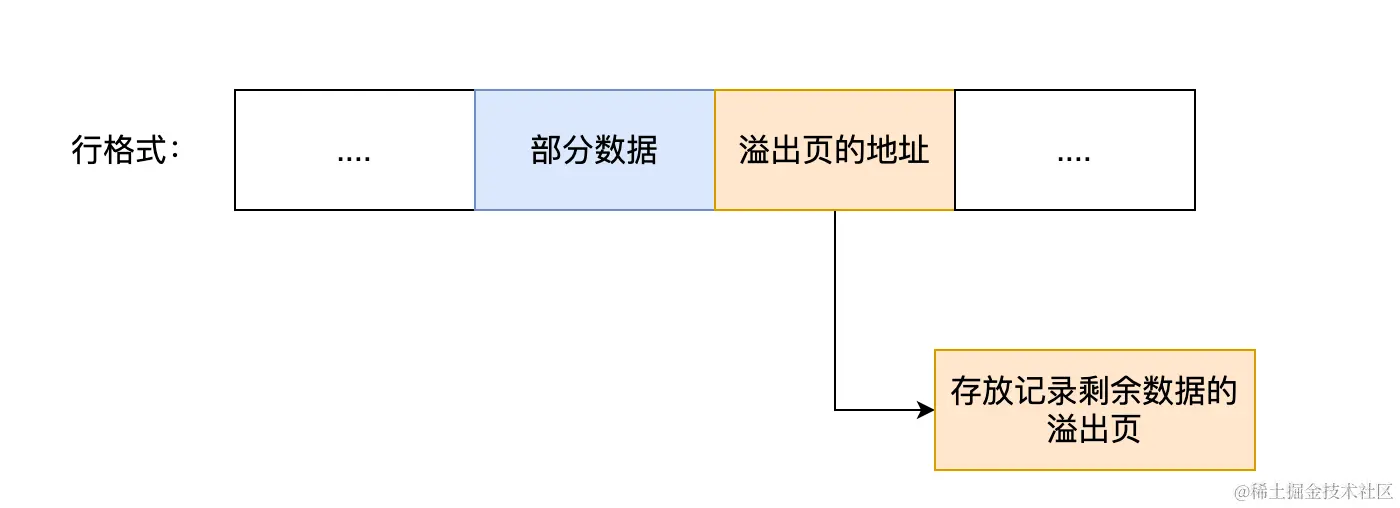

1. Compact 真实数据处只会保存该列的一部分数据 → 剩余的数据放在「溢出页」中→ 真实数据处用 20 字节存储指向溢出页的地址

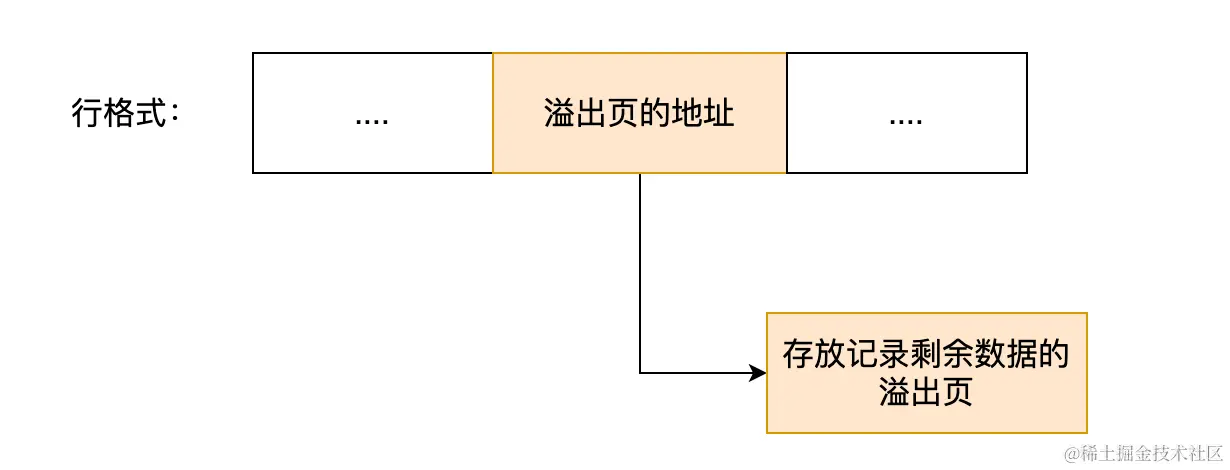

2. Compressed 和 Dynamic 真实数据处不会存储该列的一部分数据 → 只存储 20 个字节的指针→ 实际的数据都存储在溢出页

页数据

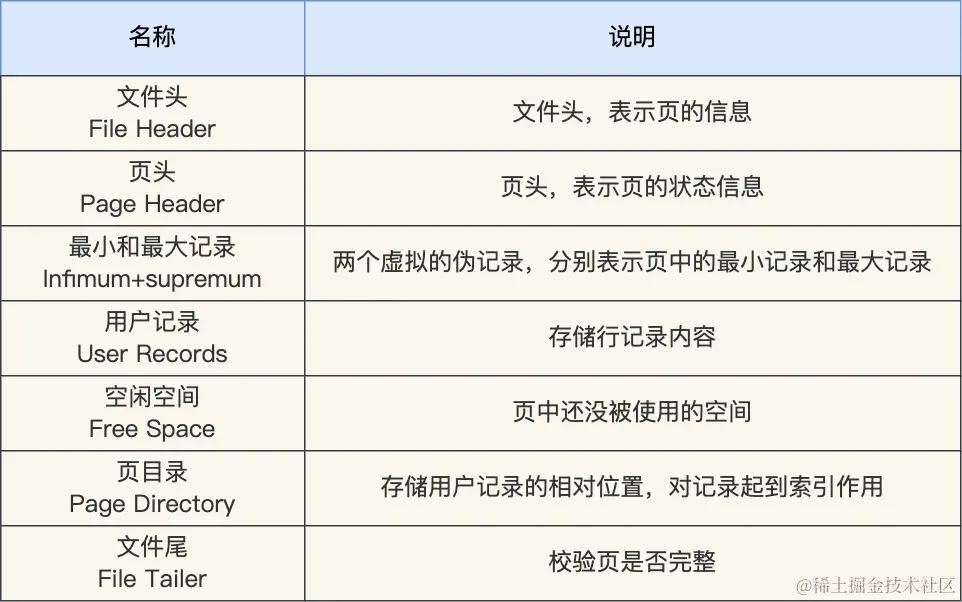

InnoDB 的数据是按「数据页」为单位来读写的,InnoDB 数据页的默认大小是 16KB

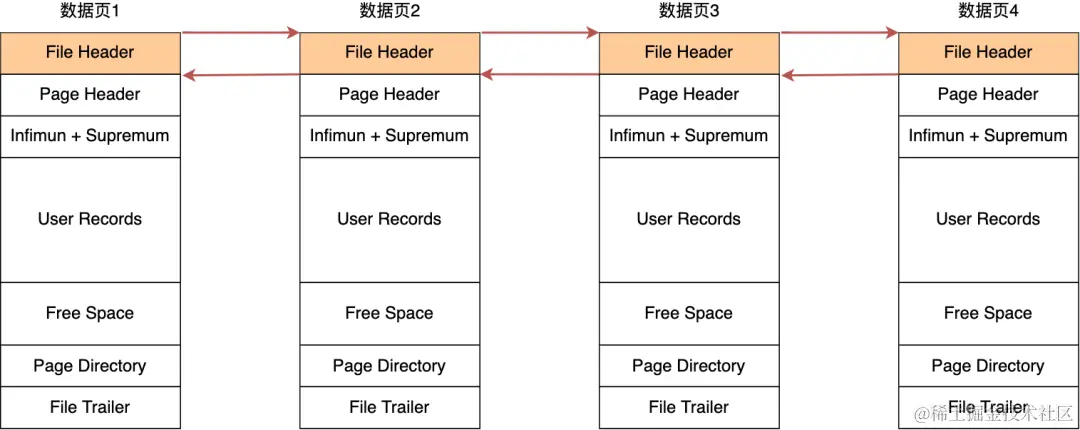

• 数据页构成双向链表，采用链表的结构是让数据页之间不需要是物理上的连续的，而是逻辑上的连续。（和“区”有关）![[#^f3f9e7]]
• User Records 是行记录，数据页中的记录按照「主键」顺序组成单向链表（和“记录头数据”有关）![[#^3851fb]]

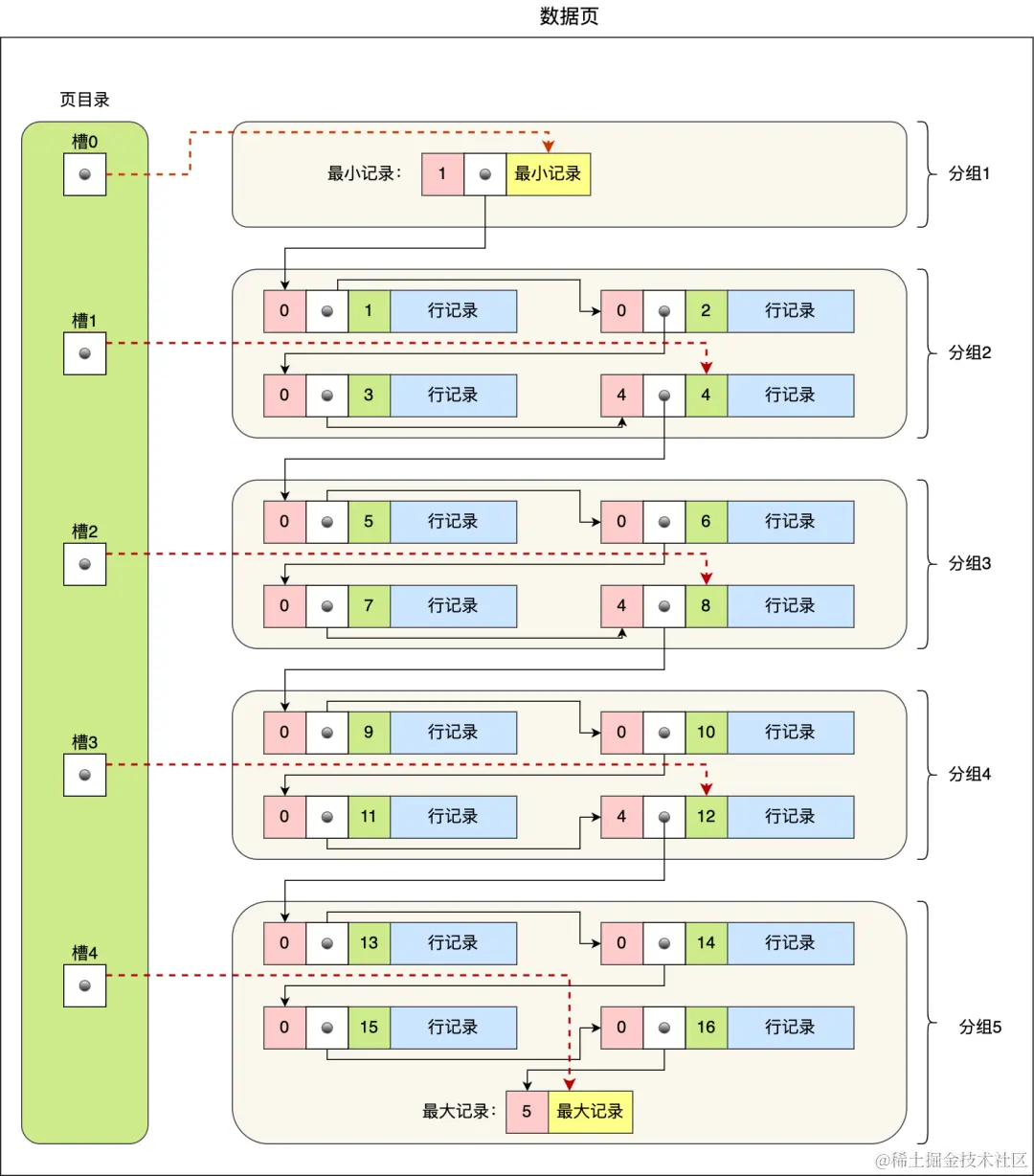

• 页目录
  • 所有的记录划分成几个组，每个记录组的最后一条记录就是组内最大的那条记录
  • 页目录用来存储每组最后一条记录的地址偏移量
