第8章 高级搜索树

8.1 伸展树

与前一章的AVL树一样，伸展树(splay tree)也是平衡二叉搜索树的一种形式。相当于前者，后者的实现更为简捷。伸展树无需时刻都严格地保持全树的平衡，但却能够在任何足够长的真实操作序列中，保持分摊意义上的高效率。伸展树也不需要对基本的二叉树节点结构，做任何附加的要求或改动，更不需要记录平衡因子或高度之类的额外信息，故适用范围更广。

8.1.1 局部性

“数据局部性”（data locality），这包括两个方面的含义：

  • 刚刚被访问过的元素，极有可能在不久之后再次被访问到
  • 将被访问的下一元素，极有可能就处于不久之前被访问过的某个元素的附近

就二叉搜索树而言，数据局部性具体表现为：

  • 刚刚被访问过的节点，极有可能在不久之后再次被访问到
  • 将被访问的下一节点，极有可能就处于不久之前被访问过的某个节点的附近

8.1.2 逐层伸展

  • 简易伸展树

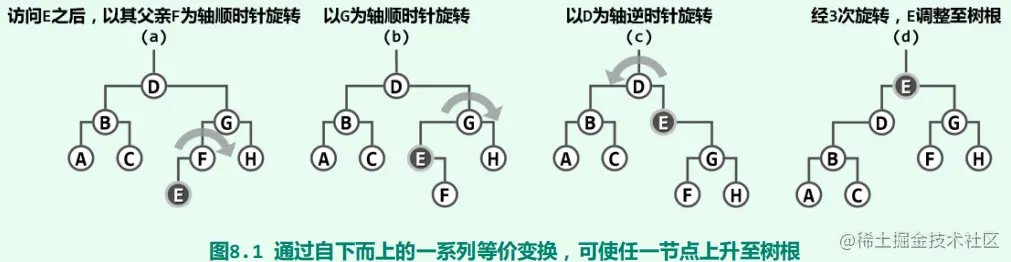

    一种直接方式是：每访问过一个节点之后，随即反复地以它的父节点为轴，经适当的旋转将其提升一层，直至最终成为树根。

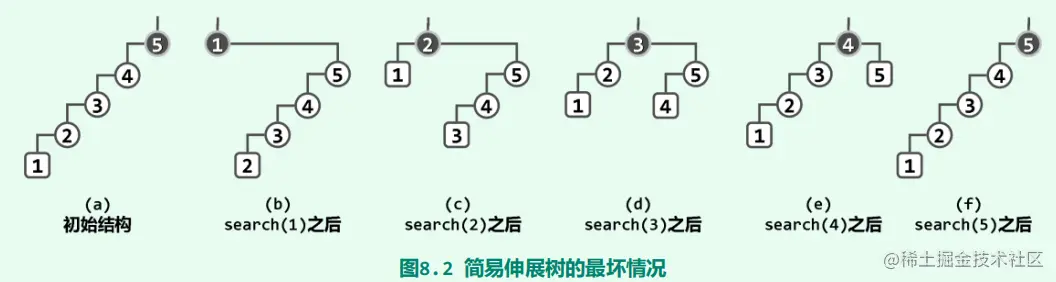

  • 最坏情况


    如此分摊下来，每次访问平均需要Ω(n)时间。很遗憾，这一效率不仅远远低于AVL树，而且甚至与原始的二叉搜索树的最坏情况相当。

    而且，图8.2(a)与(f)中二叉搜索树的结构完全相同！这意味着以上情况可以持续地再现！

8.1.3 双层伸展

为克服上述伸展调整策略的缺陷，一种简便且有效的方法就是：将逐层伸展改为双层伸展。具体地，每次都从当前节点v向上追溯两层（而不是仅一层），并根据其父亲p以及祖父g的相对位置，进行相应的旋转。以下分三类情况，分别介绍具体的处理方法。

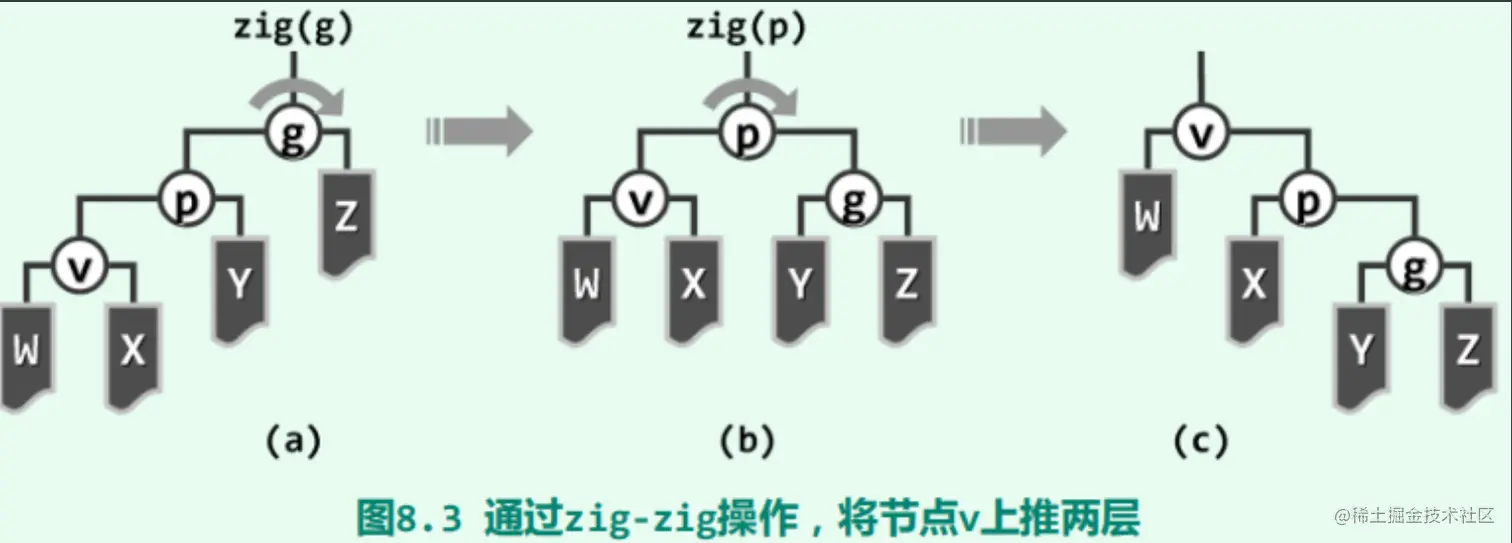

  • zig-zig/zag-zag

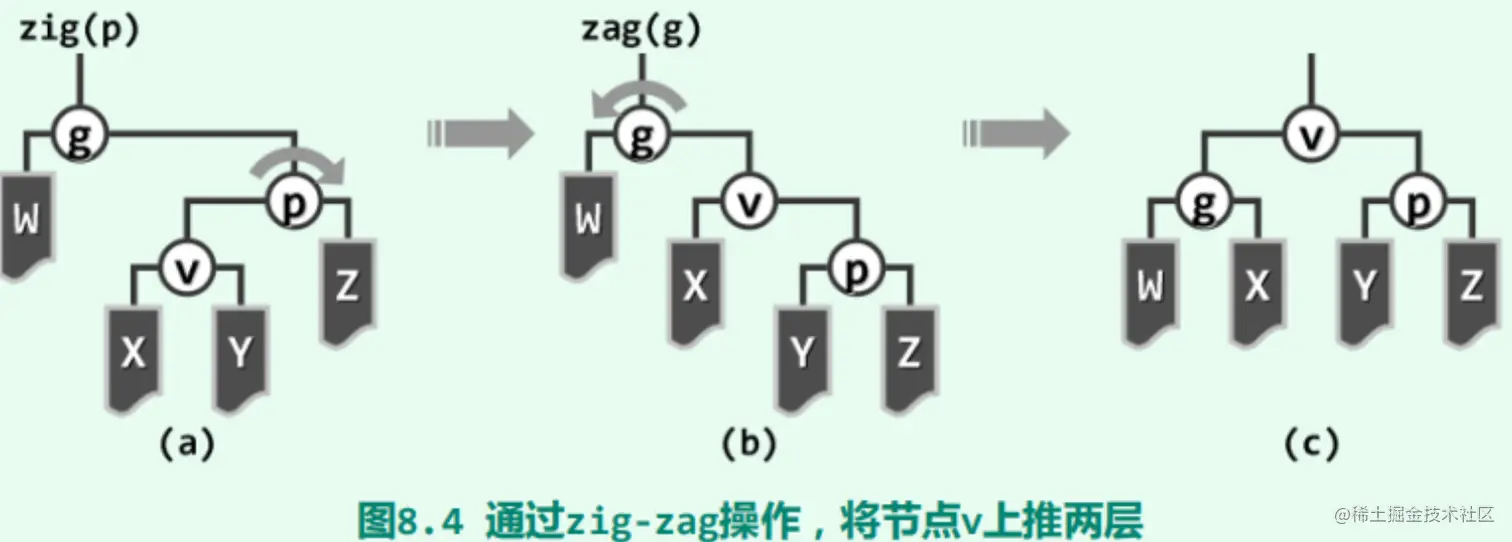

  • zig-zag/zag-zig


  • zig/zag

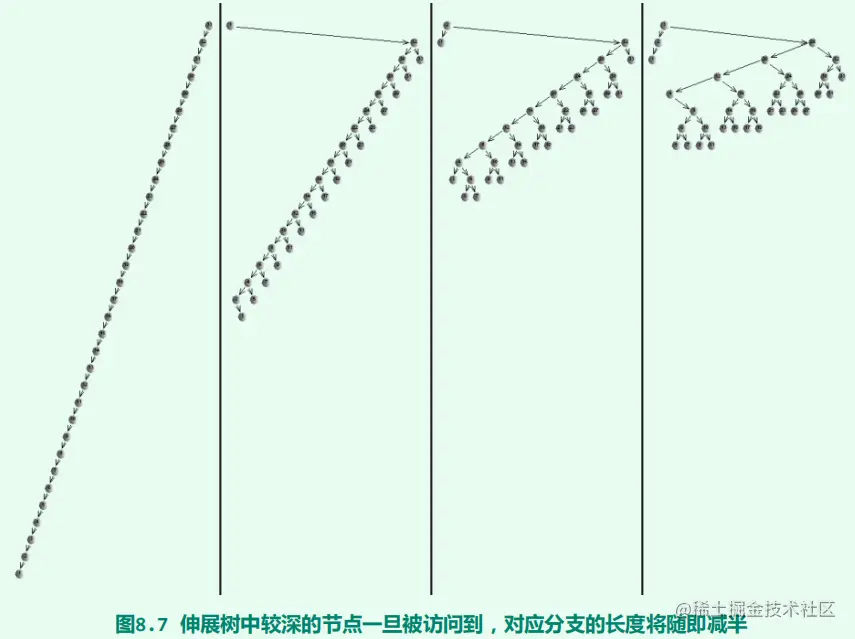

  • 效果与效率



即便每次都“恶意地”试图访问最底层节点，最坏情况也不会持续发生。可见，伸展树虽不能杜绝最坏情况的发生，却能有效地控制最坏情况发生的频度，从而在分摊意义下保证整体的高效率。

更准确地，Tarjan等人采用势能分析法（potential analysis）已证明，在改用“双层伸展”策略之后，伸展树的单次操作均可在分摊的O(logn)时间内完成。

8.1.4 伸展树的实现

  • 伸展树接口定义

     0001 #include "BST/BST.h" //基于BST实现Splay
 0002 template <typename T> class Splay : public BST<T> { //由BST派生的Splay树模板类
 0003 protected:
 0004    BinNodePosi<T> splay ( BinNodePosi<T> v ); //将节点v伸展至根
 0005 public:
 0006    BinNodePosi<T> & search ( const T& e ); //查找（重写）
 0007    BinNodePosi<T> insert ( const T& e ); //插入（重写）
 0008    bool remove ( const T& e ); //删除（重写）
 0009 };

    这里直接沿用二叉搜索树类，并根据伸展树的平衡规则，重写了三个基本操作接口search()、insert()和remove()，另外，针对伸展调整操作，设有一个内部保护型接口splay()。

  • 伸展算法的实现

     0001 template <typename NodePosi> inline //在节点*p与*lc（可能为空）之间建立父（左）子关系
 0002 void attachAsLC ( NodePosi lc, NodePosi p ) { p->lc = lc; if ( lc ) lc->parent = p; }
 0003
 0004 template <typename NodePosi> inline //在节点*p与*rc（可能为空）之间建立父（右）子关系
 0005 void attachAsRC ( NodePosi p, NodePosi rc ) { p->rc = rc; if ( rc ) rc->parent = p; }
 0006
 0007 template <typename T> //Splay树伸展算法：从节点v出发逐层伸展
 0008 BinNodePosi<T> Splay<T>::splay ( BinNodePosi<T> v ) { //v为因最近访问而需伸展的节点位置
 0009    if ( !v ) return NULL; BinNodePosi<T> p; BinNodePosi<T> g; //*v的父亲与祖父
 0010    while ( ( p = v->parent ) && ( g = p->parent ) ) { //自下而上，反复对*v做双层伸展
 0011       BinNodePosi<T> gg = g->parent; //每轮之后*v都以原曾祖父（great-grand parent）为父
 0012       if ( IsLChild ( *v ) )
 0013          if ( IsLChild ( *p ) ) { //zig-zig
 0014             attachAsLC ( p->rc, g ); attachAsLC ( v->rc, p );
 0015             attachAsRC ( p, g ); attachAsRC ( v, p );
 0016          } else { //zig-zag
 0017             attachAsLC ( v->rc, p ); attachAsRC ( g, v->lc );
 0018             attachAsLC ( g, v ); attachAsRC ( v, p );
 0019          }
 0020       else if ( IsRChild ( *p ) ) { //zag-zag
 0021          attachAsRC ( g, p->lc ); attachAsRC ( p, v->lc );
 0022          attachAsLC ( g, p ); attachAsLC ( p, v );
 0023       } else { //zag-zig
 0024          attachAsRC ( p, v->lc ); attachAsLC ( v->rc, g );
 0025          attachAsRC ( v, g ); attachAsLC ( p, v );
 0026       }
 0027       if ( !gg ) v->parent = NULL; //若*v原先的曾祖父*gg不存在，则*v现在应为树根
 0028       else //否则，*gg此后应该以*v作为左或右孩子
 0029          ( g == gg->lc ) ? attachAsLC ( v, gg ) : attachAsRC ( gg, v );
 0030       updateHeight ( g ); updateHeight ( p ); updateHeight ( v );
 0031    } //双层伸展结束时，必有g == NULL，但p可能非空
 0032    if ( p = v->parent ) { //若p果真非空，则额外再做一次单旋
 0033       if ( IsLChild ( *v ) ) { attachAsLC ( v->rc, p ); attachAsRC ( v, p ); }
 0034       else                   { attachAsRC ( p, v->lc ); attachAsLC ( p, v ); }
 0035       updateHeight ( p ); updateHeight ( v );
 0036    }
 0037    v->parent = NULL; return v;
 0038 } //调整之后新树根应为被伸展的节点，故返回该节点的位置以便上层函数更新树根

  • 查找算法的实现

     0001 template <typename T> BinNodePosi<T> & Splay<T>::search ( const T & e ) { //在伸展树中查找e
 0002    BinNodePosi<T> p = BST<T>::search ( e );
 0003    _root = splay ( p ? p : _hot ); //将最后一个被访问的节点伸展至根
 0004    return _root;
 0005 } //与其它BST不同，无论查找成功与否，_root都指向最后被访问的节点

    首先，调用二叉搜索树的通用算法searchIn()尝试查找具有关键码e的节点。无论查找是否成功，都继而调用splay()算法，将查找终止位置处的节点伸展到树根。

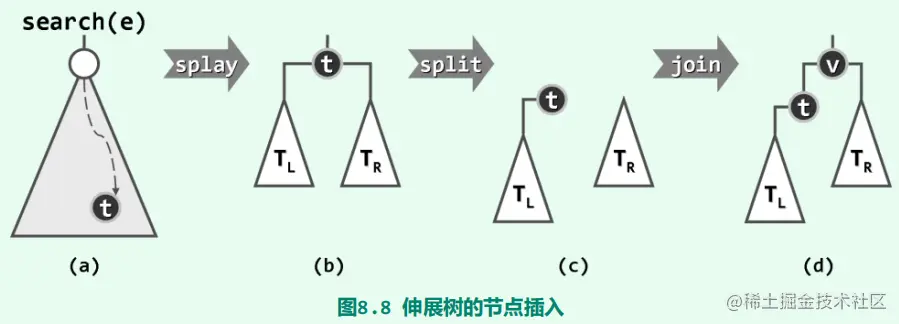

  • 插入算法的实现


     0001 template <typename T> BinNodePosi<T> Splay<T>::insert ( const T& e ) { //将关键码e插入伸展树中
 0002    if ( !_root ) { _size = 1; return _root = new BinNode<T> ( e ); } //原树为空
 0003    BinNodePosi<T> t = search( e ); if ( e == t->data ) return t; //目标节点t若存在，伸展至根
 0004    if ( t->data < e ) { //在右侧嫁接
 0005       t->parent = _root = new BinNode<T> ( e, NULL, t, t->rc ); //lc == t必非空
 0006       if ( t->rc ) { t->rc->parent = _root; t->rc = NULL; } //rc或为空
 0007    } else { //在左侧嫁接
 0008       t->parent = _root = new BinNode<T> ( e, NULL, t->lc, t ); //rc == t必非空
 0009       if ( t->lc ) { t->lc->parent = _root; t->lc = NULL; } //lc或为空
 0010    }
 0011    _size++; updateHeightAbove ( t ); //更新t及其祖先（实际上只有_root一个）的高度
 0012    return _root; //新节点必然置于树根，返回之
 0013 } //无论e是否存在于原树中，返回时总有_root->data == e

  • 删除算法的实现

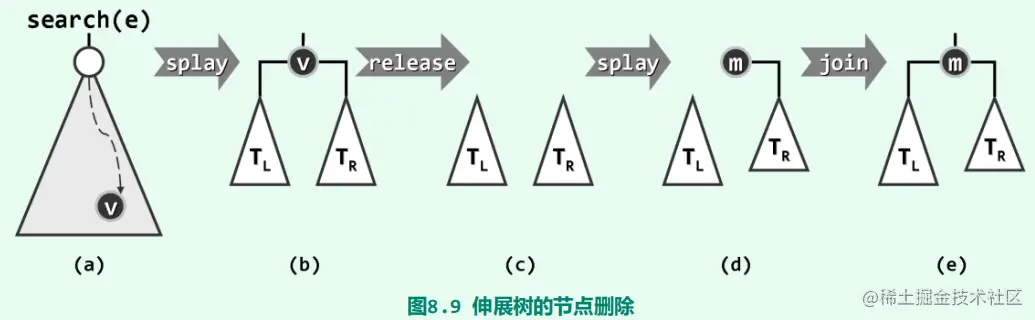

    如图8.9所示，为从伸展树T中删除关键码为e的节点，首先亦调用接口Splay::search(e)，查找该关键码，且不妨设命中节点为v（图(a)）。于是，v将随即通过伸展被提升为树根，其左、右子树分别记作TL和TR（图(b)）。接下来，将v摘除（图(c)）。然后，在TR中再次查找关键码e。尽管这一查找注定失败，却可以将TR中的最小节点m，伸展提升为该子树的根。

    得益于二叉搜索树的顺序性，此时节点m的左子树必然为空；同时，TL中所有节点都应小于m（图(d)）。于是，只需将TL作为左子树与m相互联接，即可得到一棵完整的二叉搜索树（图(e)）。如此不仅删除了v，而且既然新树根m在原树中是v的直接后继，故数据局部性也得到了利用。

     0001 template <typename T> bool Splay<T>::remove ( const T& e ) { //从伸展树中删除关键码e
 0002    if ( !_root || ( e != search ( e )->data ) ) return false; //若目标存在，则伸展至根
 0003    BinNodePosi<T> L = _root->lc, R = _root->rc; release(_root); //记下左、右子树L、R后，释放之
 0004    if ( !R ) { //若R空，则
 0005       if ( L ) L->parent = NULL; _root = L; //L即是余树
 0006    } else { //否则
 0007       _root = R; R->parent = NULL; search( e ); //在R中再次查找e：注定失败，但其中的最小节点必
 0008       if (L) L->parent = _root; _root->lc = L; //伸展至根（且无左孩子），故可令其以L作为左子树
 0009    }
 0010    if ( --_size ) updateHeight ( _root ); return true; //更新规模及树高，报告删除成功
 0011 } //若目标节点存在且被删除，返回true；否则返回false
