Sliver布局模型

Flutter有两种布局模型

  • 基于RenderBox的盒模型布局
  • 基于Sliver（RenderSliver）按需加载列表布局

通常可滚动组件的子组件可能会非常多，占用的总高度也会非常大；一次性加载对内存和性能的消耗会非常昂贵。FLutter中提出Sliver概念，Sliver可以包含多个子组件。Sliver的主要作用是配合：加载子组件并确定每一个子组件的布局和绘制信息，如果Sliver可以包含多个子组件时，通常会实现按需加载模型。

只有当Sliver出现在可视窗口时才会去构建它，这种模型也成为“基于Sliver的列表按需加载模型”。可滚动组件中有很多都是基于Sliver的按需加载模型，比如：ListView、GridView，也有不支持该模型的，比如：SingleChildScrollView。

约定：下面的Sliver组件表示基于Sliver布局的组件，RenderBox，则表示基于盒模型布局的组件，并不是说它就是RenderBox类的实例。

Flutter中的可滚动主要有三个角色组成：Scrollable、Viewport、Sliver：

  • Scrollable：用于处理滑动手势，确定滑动偏移，滑动偏移变化时构建Viewport。
  • Viewport：显示的视窗，也就是列表的可视区
  • Sliver：视窗里显示的元素

具体的布局过程：

1.Scrollable监听到用户滑动行为后，根据最新的滑动偏移构建Viewport。

2.Viewport将当前视图窗口信息和配置信息通过SliverConstraints传递给Sliver。

3.Sliver中对子组件(RenderBox)按需进行构建和布局，然后确定自身位置、绘制等信息，保存在geometry中(一个SliverGeometry类型的对象)。

举例：

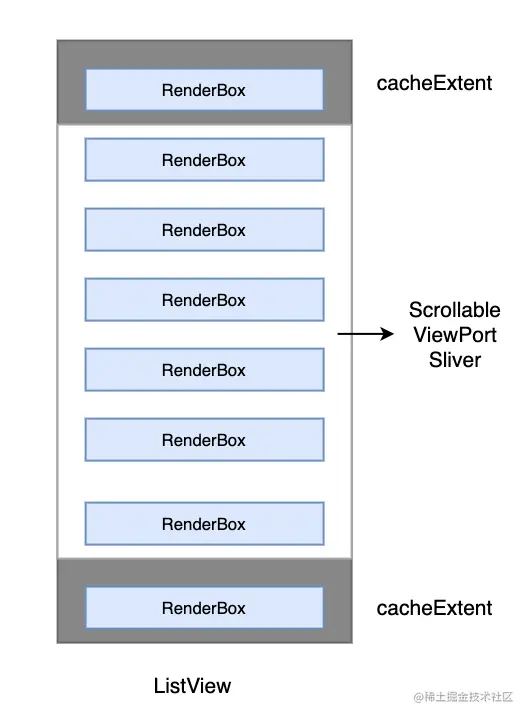

图中白色为设备屏幕，也是Scrollable、Viewport和Sliver所占用的空间，三者所占用的空间重合，父子关系为：Sliver父组件Viewport，Viewport的父组件为Scrollable。注意ListView中只有一个Sliver，在Sliver中实现了子组件（列表项）的按需加载和布局。

其中顶部和底部灰色的区域为cacheExtent，它表示预渲染的高度，需要注意这是在可视区域之外，如果RenderBox进入这个区域内，即使它还未显示在屏幕上，也是要先进行构建，预渲染是为了后面进入Viewport的时候更丝滑。cacheExtent的默认值是250，在构建可滚动列表时我们可以指定这个值，这个值最终会传递给Viewport。

Scrollable

用于处理滑动手势，确定滑动偏移，滑动偏移变化时构建Viewport。

Scrollable({
  ...
  this.axisDirection = AxisDirection.down,
  this.controller,
  this.physics,
  required this.viewportBuilder, //后面介绍
})
  • axisDirection: 滚动方向
  • controller:控制器：接收一个ScrollController对象，主要作用是控制滚动位置和监听滚动事件
  • physics:此属性接收一个ScrollPhysics类型的对象，决定可滚动组件如何响应用户操作，比如用户滑动完，抬起手指后，继续执行动画；或滑动到边界时，如何显示。默认情况下，Flutter会根据不同平台分别使用不同的ScrollPhysics对象，应用不同的显示效果，如iOS滑动到边界继续拖动的话，会出现弹性效果，而安卓则会出现微光效果。如果想所有平台都使用同一种效果，可以指定一个固定的Scrollphysics，Flutter中包含两个ScrollPhysics的子类：1、ClampingScrollPhysics：列表滑动到边界将不能继续滑动，通常在安卓中配合GlowingOverscrollIndicator实现微光效果。2、BouncingScrollPhysics：iOS下弹性效果
  • viewportBuilder:构建Viewport的回调，当用户滑动时，Scrollable会调用此回调构建新的Viewport，同时传递一个ViewportOffset类型的offset参数，该参数描述Viewport应该显示那一部分内容。注意重新构建Viewport并不是一个昂贵的操作，因为Viewport本身也是Widget，只是配置信息，Viewport变化时对应RenderViewport会更新信息，并不会随着Widget进行重新构建。

主轴和纵轴

在可滚动组件的坐标描述中，通常将滚动方向称为主轴，非滚动方向称为纵轴。默认方向一般为垂直方向为主轴。

ViewPort

Viewport用于渲染当前视图窗口中需要显示Sliver。

Viewport({
  Key? key,
  this.axisDirection = AxisDirection.down,
  this.crossAxisDirection,
  this.anchor = 0.0,
  required ViewportOffset offset, // 用户的滚动偏移
  // 类型为Key，表示从什么地方开始绘制，默认是第一个元素
  this.center,
  this.cacheExtent, // 预渲染区域
  //该参数用于配合解释cacheExtent的含义，也可以为主轴长度的乘数
  this.cacheExtentStyle = CacheExtentStyle.pixel,
  this.clipBehavior = Clip.hardEdge,
  List<Widget> slivers = const <Widget>[], // 需要显示的 Sliver 列表
})
  • offset: 该参数为Scrollable构建Viewport时传入，它描述了Viewport应该显示那一部分内容。
  • cacheExtent和cacheExtentStyle：CacheExtentStyle是一个枚举，有pixel和viewport两个取值。当cacheExtentStyle值为pixel时，cacheExtent的值为预渲染区域的具体像素长度；当值为viewport时，cacheExtent的是一个乘数，表示有几个viewport的长度，最终的预渲染区域的像素长度为cacheExtent*viewport的积，这在每一个列表都占满整个Viewport时比较实用，这时cacheExtent的值就表示前后各缓存几个页面。

Sliver

Sliver主要作用是对子组件进行构建和布局，比如ListView的Sliver需要实现子组件（列表项）按需加载功能，只有当列表项进入预渲染区域时才会去对它进行构建和布局、渲染。

Sliver对应的渲染对象类型是RenderSliver，RenderSliver和RenderBox的相同点都是继承自RenderObject类，不同点是在布局的时候约束信息不同。RenderBox在布局时父组件传递给它的约束信息对应的是BoxConstraints，只包含最大宽高的约束；而RenderSliver在布局时父组件传递给它的约束对应的是SliverConstraints。

可滚动组件的通用配置

几乎所有的可滚动组件在构造时都能指定scrollDirection(滑动的主轴)、reverse(滑动方向是否相反)、contriller、physics、cacheExtent，这些属性最终会透传给对应的Scrollable和Viewport，这些属性都可以认为是可滚动组件的通用属性。

reverse表示是否按照阅读方向相反的方向滑动，如：scrollDirection值为Axis.horizontal时，即滑动方向为水平，如果阅读方向时从左到右(取决于语言环境，阿拉伯语就是从右到左)。reverse为true时，那么滑动方向就是从右到左。

ScrollController

可滚动组件都有一个 controller 属性，通过该属性我们可以指定一个 ScrollController 来控制可滚动组件的滚动，比如可以通过ScrollController来同步多个组件的滑动联动

子节点缓存

按需加载子组件在大多数场景中都能有正收益，但是有些时候也会有副作用。比如有一个页面，它由一个ListView 组成，我们希望在页面顶部显示一块内容， 这部分内容的数据需要在每次页面打开时通过网络来获取，为此我们通一个 Header 组件来实现，它是一个 StatefulWidget ，会在initState 中请求网络数据，然后将它作为 ListView 的第一个孩子。现在问题来了，因为 ListView 是按需加载子节点的，这意味着如果 Header 滑出 Viewport 的预渲染区域之外时就会被销毁，重新滑入后又会被重新构建，这样就会发起多次网络请求，不符合我们期望，我们预期是Header能够缓存不销毁。

综上，为了方便控制子组件在滑出可视区域后是否缓存，可滚动组件提供了一种缓存子节点的通用解决方案，它允许开发者对特定的子界限进行缓存。

Scrollbar

Scrollbar是一个Material风格的滚动指示器(滚动条),如果要给滚动组件添加滚动条，只需将Scrollbar作为可滚动组件的任意一个父级组件即可，如：

Scrollbar(
  child: SingleChildScrollView(
    ...
  ),
);

Scrollbar和CupertinoScrollbar都是通过监听滚动通知来确定滚动条位置的。

CupertinoScrollbar

CupertinoScrollbar是iOS风格的滚动条，如果使用的是Scollbar，那么在iOS平台会自动切换为CupertinoScrollbar。
