K8S集群+负载均衡层+防火墙

157 阅读6分钟

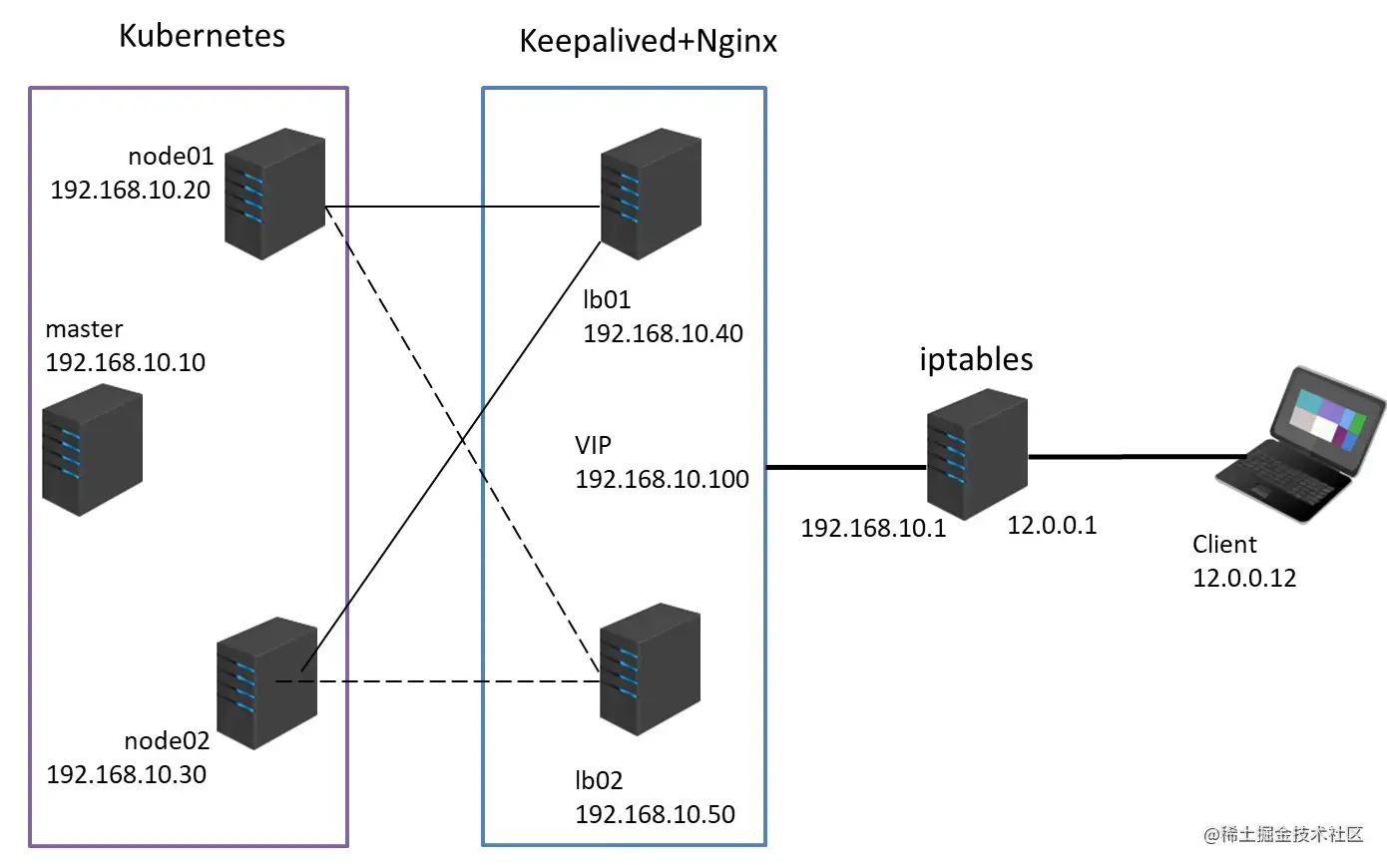

实验拓扑:


实验要求:

(1)Kubernetes 区域可采用 Kubeadm 方式进行安装。

(2)要求在 Kubernetes 环境中,通过yaml文件的方式,创建2个Nginx Pod分别放置在两个不同的节点上,Pod使用hostPath类型的存储卷挂载,节点本地目录共享使用 /data,2个Pod副本测试页面二者要不同,以做区分,测试页面可自己定义。

(3)编写service对应的yaml文件,使用NodePort类型和TCP 30000端口将Nginx服务发布出去。

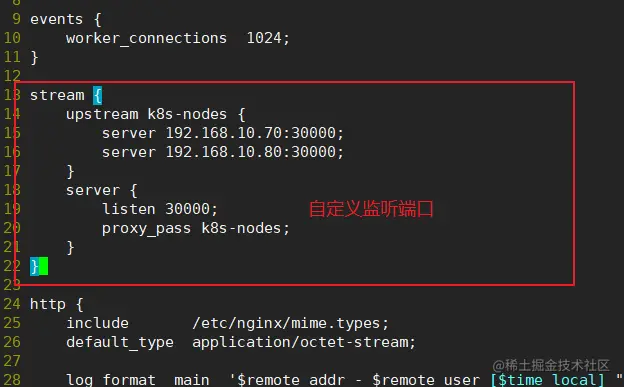

(4)负载均衡区域配置Keepalived+Nginx,实现负载均衡高可用,通过VIP 192.168.10.100和自定义的端口号即可访问K8S发布出来的服务。

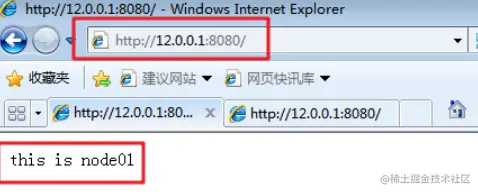

(5)iptables防火墙服务器,设置双网卡,并且配置SNAT和DNAT转换实现外网客户端可以通过12.0.0.1访问内网的Web服务。

实验环境:

节点IP安装组件
master(2C/4G,cpu核心数要求大于2)192.168.10.60docker、kubeadm、kubelet、kubectl、flannel
node01(2C/2G)192.168.10.70docker、kubeadm、kubelet、kubectl、flannel
node02(2C/2G)192.168.10.80docker、kubeadm、kubelet、kubectl、flannel
lb01192.168.10.90nginx,keepalived
lb02192.168.10.110nginx,keepalived

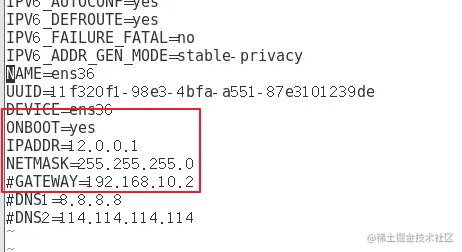

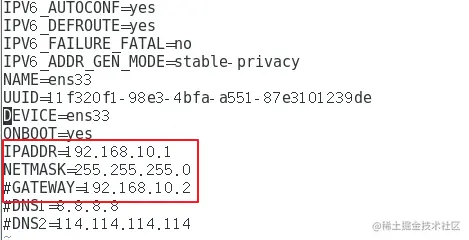

网关服务器内网网卡ens33:192.168.10.1,外网网卡ens36:12.0.0.1iptables

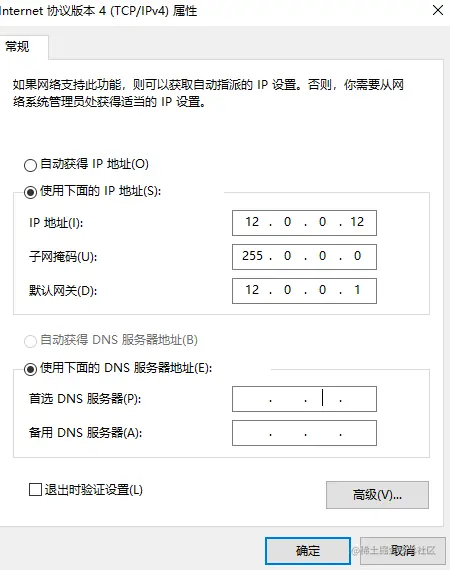

客户端12.0.0.12

一、Kubeadm 方式部署 k8s 集群

1.1 环境准备(所有节点操作)

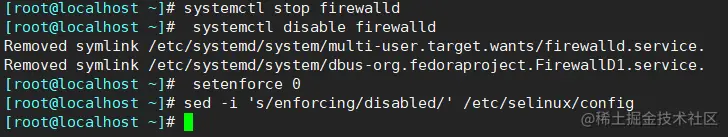

 #所有节点,关闭防火墙规则,关闭selinux,关闭swap交换
 systemctl stop firewalld
 systemctl disable firewalld
 setenforce 0
 sed -i 's/enforcing/disabled/' /etc/selinux/config
 iptables -F && iptables -t nat -F && iptables -t mangle -F && iptables -X
 ​

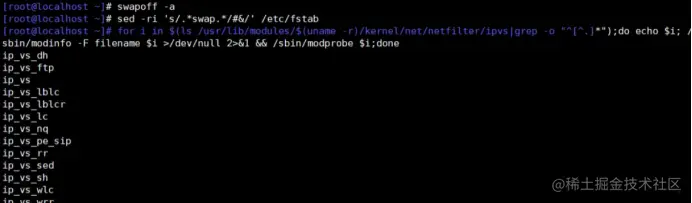

 swapoff -a                      #交换分区必须要关闭
 sed -ri 's/.*swap.*/#&/' /etc/fstab     #永久关闭swap分区,&符号在sed命令中代表上次匹配的结果
 ​
 #加载 ip_vs 模块
 for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done
 ​
 #修改主机名
 hostnamectl set-hostname master01     #master节点操作
 su
 hostnamectl set-hostname node01     #node01节点操作
 su
 hostnamectl set-hostname node02     #node02节点操作
 su
 ​
 #所有节点修改/etc/hosts文件,添加IP和主机名的映射关系
 vim /etc/hosts
 192.168.10.60 master
 192.168.10.70 node01
 192.168.10.80 node02
 ​

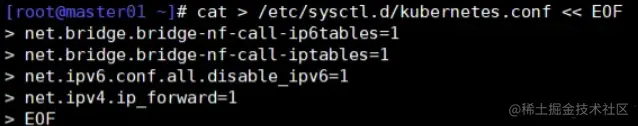

 #调整内核参数
 cat > /etc/sysctl.d/kubernetes.conf << EOF
 #开启网桥模式,可将网桥的流量传递给iptables链
 net.bridge.bridge-nf-call-ip6tables=1
 net.bridge.bridge-nf-call-iptables=1
 #关闭ipv6协议
 net.ipv6.conf.all.disable_ipv6=1
 #开启路由转发功能
 net.ipv4.ip_forward=1
 EOF
 ​

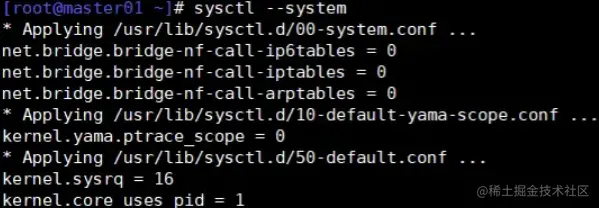

 #生效参数
 sysctl --system

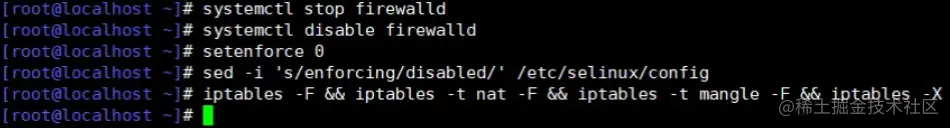

Snipaste_2023-02-24_16-06-23.png image.png




1.2 所有节点安装docker

 #安装环境依赖包
 yum install -y yum-utils device-mapper-persistent-data lvm2
 #设置阿里云镜像源
 yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
 #安装 docker-ce
 yum install -y docker-ce  #docker-ce-cli、containerd.io 会作为依赖包被安装
 ​
 mkdir /etc/docker
 cat > /etc/docker/daemon.json <<EOF
 {
   "registry-mirrors": ["https://3u6mkfxb.mirror.aliyuncs.com"],  #使用镜像加速
   "exec-opts": ["native.cgroupdriver=systemd"],    #将Cgroup引擎修改为systemd
   "log-driver": "json-file",
   "log-opts": {
     "max-size": "100m"
   }
 }
 EOF
 #使用Systemd管理的Cgroup来进行资源控制与管理,因为相对Cgroupfs而言,Systemd限制CPU、内存等资源更加简单和成熟稳定。
 #日志使用json-file格式类型存储,大小为100M,保存在/var/log/containers目录下,方便ELK等日志系统收集和管理日志。
 ​
 #重新加载配置,将docker设置为开机自启
 systemctl daemon-reload
 systemctl restart docker.service
 systemctl enable docker.service
 ​
 #查看Cgroup引擎是否已变更
 docker info | grep "Cgroup Driver"
 Cgroup Driver: systemd


1.3 所有节点安装kubeadm,kubelet和kubectl

 #定义kubernetes安装源
 cat > /etc/yum.repos.d/kubernetes.repo << EOF
 [kubernetes]
 name=Kubernetes
 baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
 enabled=1
 gpgcheck=0
 repo_gpgcheck=0
 gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
 EOF
 ​

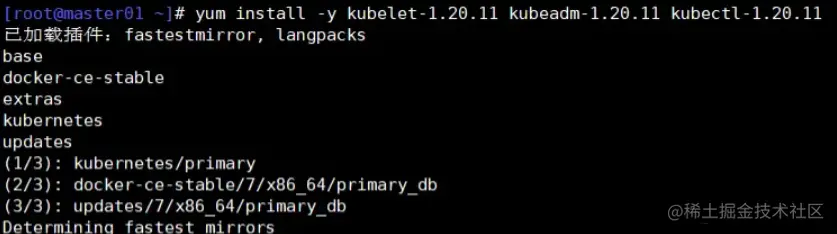

 #安装kubeadm,kubelet和kubectl
 yum install -y kubelet-1.20.11 kubeadm-1.20.11 kubectl-1.20.11
 ​
 #设置开机自启kubelet
 systemctl enable kubelet.service
 #K8S通过kubeadm安装出来以后都是以Pod方式存在,即底层是以容器方式运行,所以kubelet必须设置开机自启。

1.4 部署K8S集群

 #----- 1、查看初始化需要的镜像 ----
 kubeadm config images list    #查看可知,共需要7个镜像
 I0722 01:30:39.307047    6007 version.go:254] remote version is much newer: v1.24.3; falling back to: stable-1.20
 k8s.gcr.io/kube-apiserver:v1.20.15
 k8s.gcr.io/kube-controller-manager:v1.20.15
 k8s.gcr.io/kube-scheduler:v1.20.15
 k8s.gcr.io/kube-proxy:v1.20.15
 k8s.gcr.io/pause:3.2
 k8s.gcr.io/etcd:3.4.13-0
 k8s.gcr.io/coredns:1.7.0
 ​
 #----- 2、在 master 节点上传 v1.20.11.zip 压缩包(压缩包中包含所需的镜像文件)至 /opt 目录 ------
 cd /opt/
 mkdir /opt/k8s
 unzip v1.20.11.zip -d /opt/k8s   #解压
 cd /opt/k8s/v1.20.11
 for i in $(ls *.tar); do docker load -i $i; done  #载入镜像,将镜像文件导入到镜像库中
 docker images   #查看本地镜像
 ​
 #----- 3、复制镜像和脚本到 node 节点,并在 node 节点上执行脚本加载镜像文件 -----
 scp -r /opt/k8s root@node01:/opt
 scp -r /opt/k8s root@node02:/opt
 ​
 cd /opt/k8s/v1.20.11
 for i in $(ls *.tar); do docker load -i $i; done
 ​
 #----- 4、初始化kubeadm ------------------
 ​
 #master节点,通过如下指令创建默认的kubeadm-config.yaml文件
 kubeadm config print init-defaults > /opt/kubeadm-config.yaml
 ​
 #修改文件
 cd /opt/
 vim kubeadm-config.yaml
 ......
 11 localAPIEndpoint:
 12   advertiseAddress: 192.168.10.60     #指定master节点的IP地址
 13   bindPort: 6443
 ......
 34 kubernetesVersion: v1.20.11          #指定kubernetes版本号
 35 networking:
 36   dnsDomain: cluster.local
 38   serviceSubnet: 10.96.0.0/16        #指定service网段
 37   podSubnet: "10.244.0.0/16"         #指定pod网段,10.244.0.0/16用于匹配flannel默认网段
 39 scheduler: {}
 #末尾再添加以下内容
 ---
 apiVersion: kubeproxy.config.k8s.io/v1alpha1
 kind: KubeProxyConfiguration
 mode: ipvs                  #把默认的kube-proxy调度方式改为ipvs模式
 ​
 ​
 ​
 #在master节点操作,初始化kubeadm,搭建k8s控制平面节点。结尾会有几条命令分别在master和node上执行
 kubeadm init --config=kubeadm-config.yaml --upload-certs | tee kubeadm-init.log
 #--experimental-upload-certs 参数可以在后续执行加入节点时自动分发证书文件,K8S V1.16版本开始替换为 --upload-certs
 #tee kubeadm-init.log 用以输出日志
 ​
 #master节点执行以下命令:
 #kubectl需经由API server认证及授权后方能执行相应的管理操作,kubeadm 部署的集群为其生成了一个具有管理员权限的认证配置文件 /etc/kubernetes/admin.conf,它可由 kubectl 通过默认的 “$HOME/.kube/config” 的路径进行加载。
 mkdir -p $HOME/.kube
 sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
 sudo chown $(id -u):$(id -g) $HOME/.kube/config
 ​
 #两个node节点执行以下命令,加入集群:
 kubeadm join 192.168.10.60:6443 --token abcdef.0123456789abcdef \
     --discovery-token-ca-cert-hash sha256:b48d7bec33150c0f58bd04c17a6b994900fdef116b6ef355282909330b3a23cc
 ​
 ​
 #查看 kubeadm-init 日志
 less kubeadm-init.log
 ​
 #kubernetes配置文件目录
 ls /etc/kubernetes/
 ​
 #存放ca等证书和密码的目录
 ls /etc/kubernetes/pki
 ​
 ​
 #--------- 5、master节点,修改yaml文件,进行健康检查 ------------------------
 #初始化后,kubeadm本身没有健康检查方法,需要修改两个yaml文件,之后重启kubelet。
 ​
 kubectl get cs   #查看集群健康状态,有2个组件不健康,需要修改对应组件的yaml文件
 ​
 #如果 kubectl get cs 发现集群不健康,更改以下两个yaml文件
 vim /etc/kubernetes/manifests/kube-scheduler.yaml
  ......
  16     - --bind-address=192.168.10.60   #修改成k8s的控制节点master的ip
  ......
  19     #- --port=0     # 搜索port=0,把这一行注释掉
  ......
  24       httpGet:
  25         host: 192.168.10.60   #修改成k8s的控制节点master的ip
  ......
  38       httpGet:
  39         host: 192.168.10.60   #修改成k8s的控制节点master的ip
 ​
 ​
 vim /etc/kubernetes/manifests/kube-controller-manager.yaml
 17     - --bind-address=192.168.10.60   #修改成k8s的控制节点master的ip
 ......
 26     #- --port=0      # 搜索port=0,把这一行注释掉
 ......
 36       httpGet:
 37         host: 192.168.10.60    #修改成k8s的控制节点master的ip
 ......
 50       httpGet:
 51         host: 192.168.10.60    #修改成k8s的控制节点master的ip
 ​
 ​
 #重启kubelet
 systemctl restart kubelet
 ​

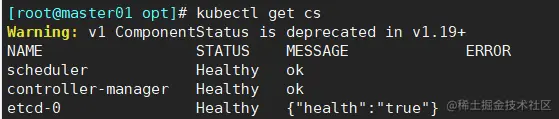

 #查看集群健康状态
 kubectl get cs


image.png Snipaste_2023-02-13_18-39-19.png

Snipaste_2023-02-13_18-40-23.png image.png

1.5 所有节点部署网络插件flannel

 #在master节点查看所有节点状态,由于网络插件还没有部署,节点没有准备就绪,所以显示NotReady
 kubectl get nodes
 NAME     STATUS     ROLES                  AGE     VERSION
 master   NotReady   control-plane,master   49m     v1.20.11
 node01   NotReady   <none>                 11m     v1.20.11
 node02   NotReady   <none>                 4m41s   v1.20.11
 ​
 #---所有节点部署网络插件flannel
 ##(1)方法一:
 #所有节点上传flannel镜像 flannel.tar 到 /opt 目录,master节点上传 kube-flannel.yml 文件。
 #kube-flannel.yml 文件的下载地址https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
 cd /opt

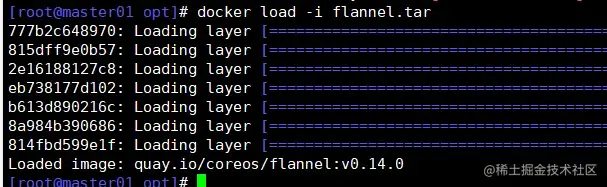

 docker load -i flannel.tar   #所有节点导入镜像
 ​
 #在 master 节点创建 flannel 资源
 kubectl apply -f kube-flannel.yml
 ​
 ​
 ##(2)方法二:
 kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
 ​

 ​
 #现在在master节点查看节点状态,都已是Ready状态
 kubectl get nodes
 NAME     STATUS   ROLES                  AGE    VERSION
 master   Ready    control-plane,master   136m   v1.20.11
 node01   Ready    <none>                 98m    v1.20.11
 node02   Ready    <none>                 92m    v1.20.11
 ​
 #查看各组件,都是Running状态
 kubectl get pods -n kube-system
 NAME                             READY   STATUS    RESTARTS   AGE
 coredns-74ff55c5b-788pc          1/1     Running   0          137m
 coredns-74ff55c5b-9hfnv          1/1     Running   0          137m
 etcd-master                      1/1     Running   0          137m
 kube-apiserver-master            1/1     Running   0          137m
 kube-controller-manager-master   1/1     Running   0          45m
 kube-flannel-ds-8ck6r            1/1     Running   0          3m10s
 kube-flannel-ds-9svrq            1/1     Running   0          3m10s
 kube-flannel-ds-fxpwt            1/1     Running   0          3m10s
 kube-proxy-22mgq                 1/1     Running   0          137m
 kube-proxy-2lx25                 1/1     Running   0          93m
 kube-proxy-s5s75                 1/1     Running   0          99m
 kube-scheduler-master            1/1     Running   0          62m



二、创建两个自主式Pod资源

要求在 Kubernetes 环境中,通过yaml文件的方式,创建2个Nginx Pod分别放置在两个不同的节点上,Pod使用hostPath类型的存储卷挂载,节点本地目录共享使用 /data,2个Pod副本测试页面二者要不同,以做区分,测试页面可自己定义。

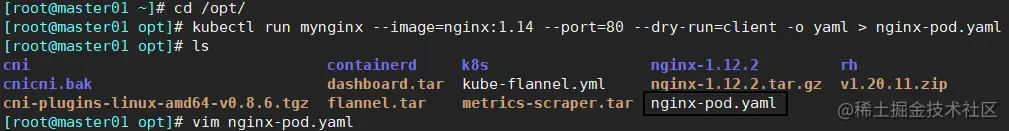

 #1、先空跑命令,生成nginx的pod模板文件
 kubectl run mynginx --image=nginx:1.14 --port=80 --dry-run=client -o yaml > mynginx.yaml

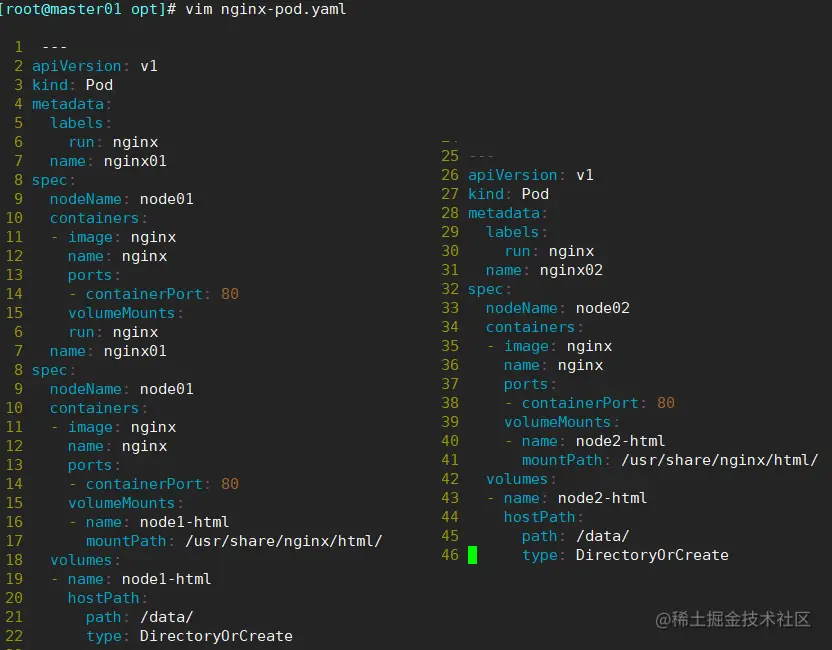

 #2、修改模板文件
 vim mynginx.yaml
 ---
 apiVersion: v1
 kind: Pod
 metadata:
   labels:
     app: yuji-nginx      #pod的标签
   name: yuji-nginx01
 spec:
   nodeName: node01       #指定该pod调度到node01节点
   containers:
   - image: nginx:1.14
     name: mynginx
     ports:
     - containerPort: 80   #定义容器的端口
     volumeMounts:         #挂载存储卷
     - name: page01        #名称需要与下方定义的存储卷的名称一致
       mountPath: /usr/share/nginx/html    #容器中的挂载点,设置为nginx服务的网页根目录
       readOnly: false     #可读可写
   volumes:                #定义一个存储卷
   - name: page01          #存储卷的名称
     hostPath:             #存储卷的类型为 hostPath
       path: /data         #node节点的共享目录
       type: DirectoryOrCreate    #该类型表示如果共享目录不存在,则系统会自动创建该目录
 ---
 apiVersion: v1
 kind: Pod
 metadata:
   labels:
     app: yuji-nginx         #pod的标签
   name: yuji-nginx02
 spec:
   nodeName: node02          #指定该pod调度到node02节点
   containers:
   - name: mynginx
     image: nginx:1.14
     ports:
     - containerPort: 80     #定义容器的端口
     volumeMounts:           #挂载存储卷
     - name: page02          #名称需要与下方定义的存储卷的名称一致
       mountPath: /usr/share/nginx/html   #容器中的挂载点
       readOnly: false
   volumes:               #定义一个存储卷
   - name: page02         #存储卷的名称
     hostPath:            #存储卷类型为 hostPath
       path: /data        #node节点的共享目录
       type: DirectoryOrCreate    #该类型表示如果共享目录不存在,则系统会自动创建该目录

 #使用yaml文件创建自主式Pod资源
 kubectl apply -f mynginx.yaml

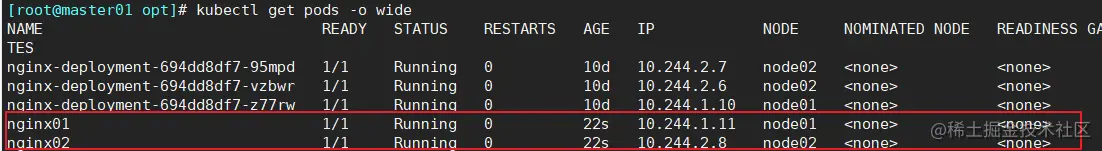

 #查看创建的两个pod,被调度到了不同的node节点
 kubectl get pods -o wide
 NAME           READY   STATUS    RESTARTS   AGE     IP           NODE     NOMINATED NODE   READINESS GATES
 nginx01   1/1     Running   0          9m16s   10.244.1.11   node01   <none>           <none>
 nginx02   1/1     Running   0          9m16s   10.244.2.8   node02   <none>           <none>

 #---3、两个node节点的存储卷,写入不同的html文件内容,验证访问网页
 #node01节点
 echo "this is node01" > /data/index.html

 #node02节点
 echo "this is node02" > /data/index.html

 curl 10.244.1.2   #访问Node01节点的Pod的IP

 curl 10.244.2.4   #访问Node02节点的Pod的IP











三、创建service资源

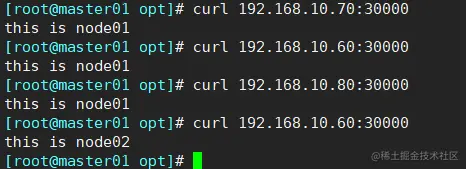

编写service对应的yaml文件,使用NodePort类型和TCP 30000端口将Nginx服务发布出去。

 #1、编写service对应的yaml文件
[root@master opt]# vim pod-nginx-service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    run: nginx
  name: nginx-service
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
    nodePort: 30000
  selector:
    run: nginx
  type: NodePort

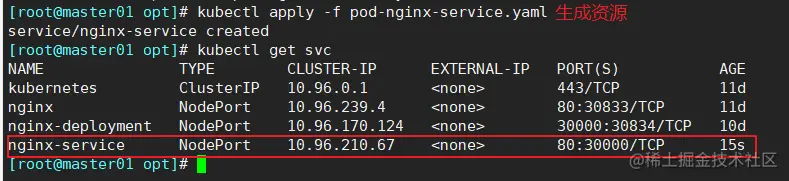

[root@master opt]# kubectl apply -f pod-nginx-service.yaml
service/nginx-service created
[root@master opt]# kubectl get svc
NAME            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes      ClusterIP   10.96.0.1       <none>        443/TCP        47m
nginx-service   NodePort    10.110.35.189   <none>        80:30000/TCP   7s

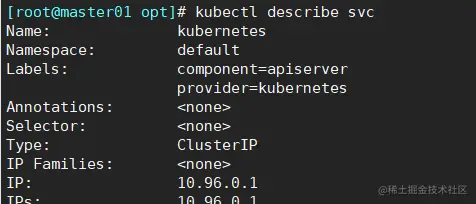

[root@master opt]# kubectl describe svc
kubernetes     nginx-service
[root@master opt]# kubectl describe svc nginx-service
Name:                     nginx-service
Namespace:                default
Labels:                   run=nginx
Annotations:              <none>
Selector:                 run=nginx
Type:                     NodePort
IP Families:              <none>
IP:                       10.110.35.189
IPs:                      10.110.35.189
Port:                     <unset>  80/TCP
TargetPort:               80/TCP
NodePort:                 <unset>  30000/TCP
Endpoints:                10.244.1.2:80,10.244.2.2:80
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>



 #3、测试使用nodeIP:nodePort访问nginx网页
[root@master opt]# curl 192.168.10.70:30000
this is node02
[root@master opt]# curl 192.168.10.60:30000
this is node02
[root@master opt]# curl 192.168.10.80:30000
this is node02
[root@master opt]# curl 192.168.10.60:30000
this is node01

Snipaste_2023-02-25_09-11-50.png Snipaste_2023-02-25_09-27-11.png

四、搭建负载均衡层

负载均衡区域配置Keepalived+Nginx,实现负载均衡高可用,通过VIP 192.168.10.100和自定义的端口号即可访问K8S发布出来的服务。

  • lb01:192.168.10.90
  • lb02:192.168.10.1100
  • VIP:192.168.10.100
 #---------1、两台负载均衡器配置nginx--------------
 ​
 #关闭防火墙和selinux
 systemctl stop firewalld
 systemctl disable firewalld
 setenforce 0
 sed -i 's/enforcing/disabled/' /etc/selinux/config
 ​

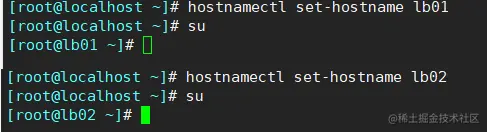

 #设置主机名
 hostnamectl set-hostname lb01
 su
 hostnamectl set-hostname lb02
 su
 ​
 #配置nginx的官方在线yum源
 cat > /etc/yum.repos.d/nginx.repo << 'EOF'
 [nginx]
 name=nginx repo
 baseurl=http://nginx.org/packages/centos/7/$basearch/
 gpgcheck=0
 EOF
 ​

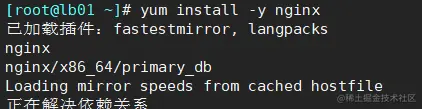

 yum install nginx -y
 ​
 #修改nginx配置文件,配置四层反向代理负载均衡,指定k8s群集2台node的节点ip和30000端口
 vim /etc/nginx/nginx.conf
 events {
     worker_connections  1024;
 }
 ​
 #在http块上方,添加stream块
 stream {
     upstream k8s-nodes {
         server 192.168.10.70:30000;    #node01IP:nodePort
         server 192.168.10.80:30000;    #node02IP:nodePort
     }
     server {
         listen 30000;                  #自定义监听端口
         proxy_pass k8s-nodes;
     }
 }
 ​
 http {
 ......

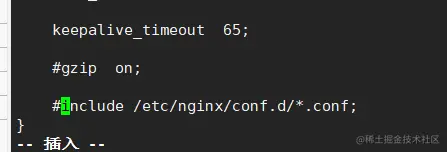

     #include /etc/nginx/conf.d/*.conf;    #建议将这一行注释掉,否则会同时加载/etc/nginx/conf.d/default.conf文件中的内容,nginx会同时监听80端口。
 }
 ​
 #检查配置文件语法是否正确
 nginx -t
 ​
 #启动nginx服务,查看到已监听3344端口
 systemctl start nginx
 systemctl enable nginx
 netstat -natp | grep nginx


 #------------2、两台负载均衡器配置keepalived--------
 ​
 #安装keepalived服务
 yum install keepalived -y
 ​
 #修改keepalived配置文件

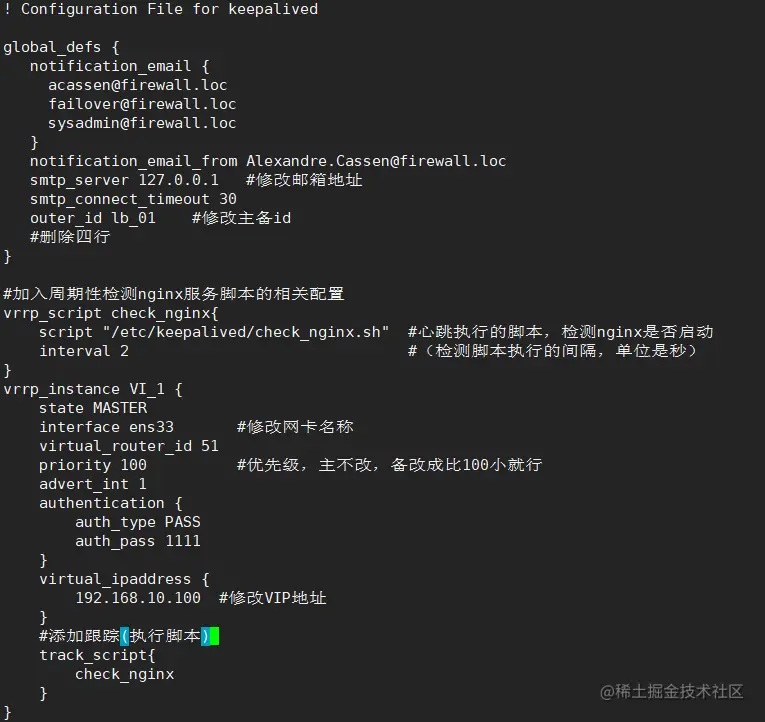

 vim /etc/keepalived/keepalived.conf
 ! Configuration File for keepalived
 ​
 global_defs {
    # 接收邮件地址
    notification_email {
      acassen@firewall.loc
      failover@firewall.loc
      sysadmin@firewall.loc
    }
    # 邮件发送地址
    notification_email_from Alexandre.Cassen@firewall.loc
    smtp_server 127.0.0.1    #修改为本机回环地址
    smtp_connect_timeout 30
    router_id LB01   #lb01节点的为LB01,lb02节点的为LB02
 }
 ​
 #添加一个周期性执行的脚本
 vrrp_script check_nginx {
     script "/etc/nginx/check_nginx.sh"  #指定检查nginx存活的脚本路径
 }
 ​
 vrrp_instance VI_1 {
     state MASTER            #lb01节点的为 MASTER,lb02节点的为 BACKUP
     interface ens33         #指定网卡名称 ens33
     virtual_router_id 51    #指定组ID,两个节点要一致
     priority 100            #设置优先级,lb01节点设置为 100,lb02节点设置为 90
     advert_int 1
     authentication {
         auth_type PASS
         auth_pass 1111
     }
     virtual_ipaddress {
         192.168.10.100      #指定VIP地址
     }
     track_script {          #追踪脚本
         check_nginx         #指定vrrp_script配置的脚本
     }
 }
 #将配置文件中剩余的内容全都删除
 ​

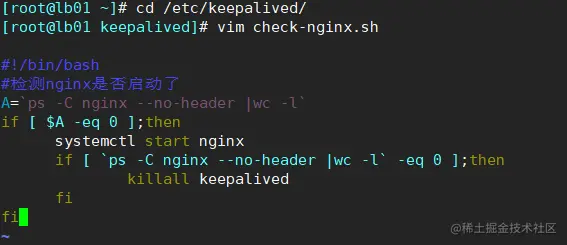

 #主调度器lb01创建nginx状态检查脚本
 vim /etc/nginx/check_nginx.sh
 #!/bin/bash
 #egrep -cv "grep|$$" 用于过滤掉包含grep 或者 $$ 表示的当前Shell进程ID
 count=$(ps -ef | grep nginx | egrep -cv "grep|$$")
 if [ "$count" -eq 0 ];then
     systemctl stop keepalived
 fi
 ​
 chmod +x /etc/nginx/check_nginx.sh  #为脚本增加执行权限
 ​
 #启动keepalived服务(一定要先启动了nginx服务,再启动keepalived服务,否则keepalived检测到nginx没有启动,会杀死自己)
 systemctl start keepalived
 systemctl enable keepalived

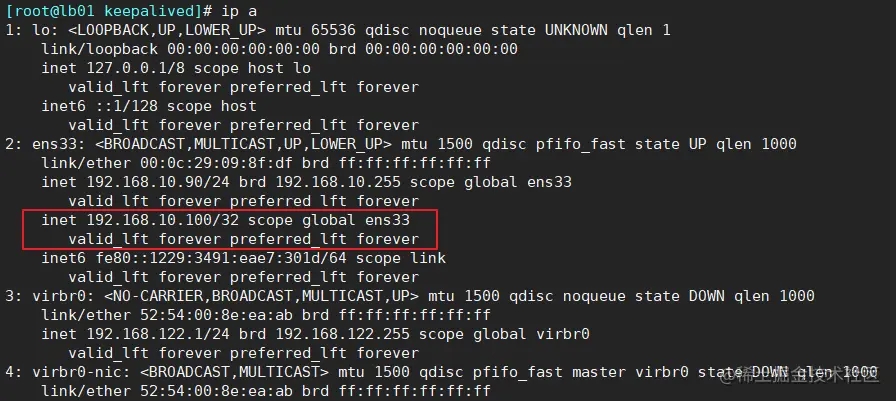

 ip addr             #查看主节点的VIP是否生成
 ​
 #测试使用VIP:3344访问web网页
 curl 192.168.10.100:3344
 ​
 ​
 #----------3、关闭主调度器的nginx服务,模拟故障,测试keepalived-------
 ​
 #关闭主调度器lb01的Nginx服务,模拟宕机,观察VIP是否漂移到备节点
 systemctl stop nginx
 ip addr
 systemctl status keepalived   #此时keepalived被脚本杀掉了
 ​
 #备节点查看是否生成了VIP
 ip addr    #此时VIP漂移到备节点lb02
 ​
 #恢复主节点
 systemctl start nginx         #先启动nginx
 systemctl start keepalived    #再启动keepalived
 ip addr











五、配置防火墙服务器

iptables防火墙服务器,设置双网卡,并且配置SNAT和DNAT转换实现外网客户端可以通过12.0.0.1访问内网的Web服务。

  • 内网网卡ens33:192.168.10.1
  • 外网网卡ens36:12.0.0.1
 ##两台负载均衡器,将网关地址修改为防火墙服务器的内网IP地址
 vim /etc/sysconfig/network-scripts/ifcfg-ens33
 GATEWAY="192.168.10.1"
 ​
 systemctl restart network   #重启网络
 systemctl restart keepalived   #如果VIP丢失,需要重启一下keepalived
 ​
 ##配置防火墙服务器
 #-------------1、关闭防火墙和selinux-------------
 systemctl stop firewalld
 systemctl disable firewalld
 setenforce 0
 sed -i 's/enforcing/disabled/' /etc/selinux/config
 ​
 #------------2、开启路由转发功能----------------
 vim /etc/sysctl.conf
 net.ipv4.ip_forward = 1     //在文件中增加这一行,开启路由转发功能
 ​
 sysctl -p    //加载修改后的配置
 ​
 ​
 #------------3、配置iptables策略---------------
 ​
 #先将原有的规则清除
 iptables -F && iptables -t nat -F && iptables -t mangle -F && iptables -X
 ​
 #设置SNAT服务,解析源地址。修改nat表中的POSTROUTING链。
 #将源地址192.168.10.100转换为为12.0.0.1
 iptables -t nat -A POSTROUTING -s 192.168.10.0/24 -o ens36 -j SNAT --to 12.0.0.1
  #-t nat                  //指定nat表
  #-A POSTROUTING          //在POSTROUTING链中添加规则
  #-s 192.168.10.100/24    //数据包的源地址
  #-o ens36                //出站网卡
  #-j SNAT --to 12.0.0.1   //使用SNAT服务,将源地址转换成公网IP地址。
 ​
 ​
 #设置DNAT服务,解析目的地址。修改nat表中的PRETROUTING链。
 #将目的地址12.0.0.1:3344 转换成 192.168.10.100:3344
 iptables -t nat -A PREROUTING -i ens36 -d 12.0.0.1 -p tcp --dport 3344 -j DNAT --to 192.168.10.100:3344
  #-A PREROUTING         //在PREROUTING链中添加规则
  #-i ens36              //入站网卡
  #-d 12.0.0.254         //数据包的目的地址
  #-p tcp --dport 3344   //数据包的目的端口
  #-j DNAT --to 192.168.10.100:3344   //使用DNAT功能,将目的地址和端口转换成192.168.10.100:3344

 ​
 iptables -t nat -nL   #查看策略
 Chain PREROUTING (policy ACCEPT)
 target     prot opt source               destination
 DNAT       tcp  --  0.0.0.0/0            12.0.0.1             tcp dpt:3344 to:192.168.10.100:3344
 ​
 Chain INPUT (policy ACCEPT)
 target     prot opt source               destination
 ​
 Chain OUTPUT (policy ACCEPT)
 target     prot opt source               destination
 ​
 Chain POSTROUTING (policy ACCEPT)
 target     prot opt source               destination
 SNAT       all  --  192.168.10.0/24      0.0.0.0/0            to:12.0.0.1


 ##客户端修改网关配置文件,测试访问内网的Web服务
 客户端IP地址:12.0.0.12,将网关地址设置为防火墙服务器的外网网卡地址:12.0.0.1
 浏览器输入 http://12.0.0.1:3344 进行访问

两台负载均衡器,将网关地址修改为防火墙服务器的内网IP地址,之后需要重启网络:




配置防火墙服务器:

Snipaste_2023-02-25_11-06-08.png Snipaste_2023-02-25_14-01-17.png

客户端修改网关地址,测试访问内网的Web服务:
