这是我参与「第五届青训营」伴学笔记创作活动的第19天。

发展历程

DBMS数据模型

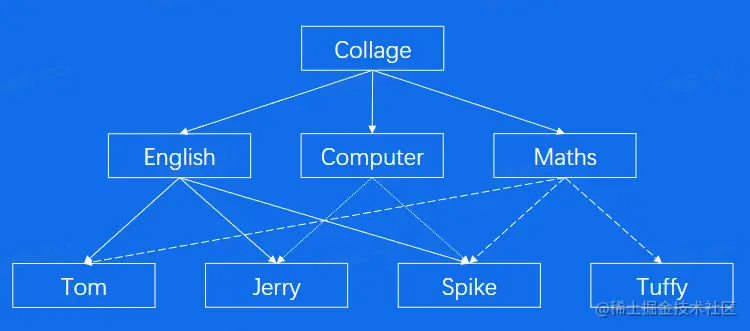

网状模型

多对多的关系，子节点可以有多个父节点。

优势

能直接描述现实世界
存储效率高

劣势：

结构复杂
用户不易使用
访问程序设计复杂

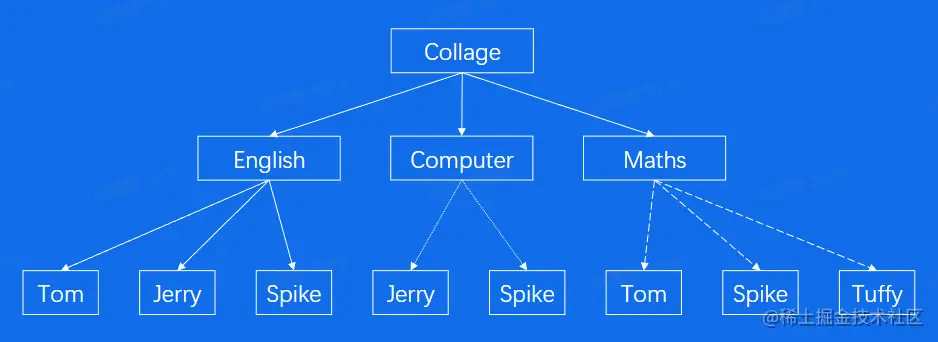

层次模型

使用树形结构来描述实体及其之间的关系的数据模型。

优势

结构简单
查询效率高
可以提供较好的的完整性支持

劣势

无法表示M:N的关系
插入、删除限制多
遍历子节点必须经过父节点
访问程序设计复杂

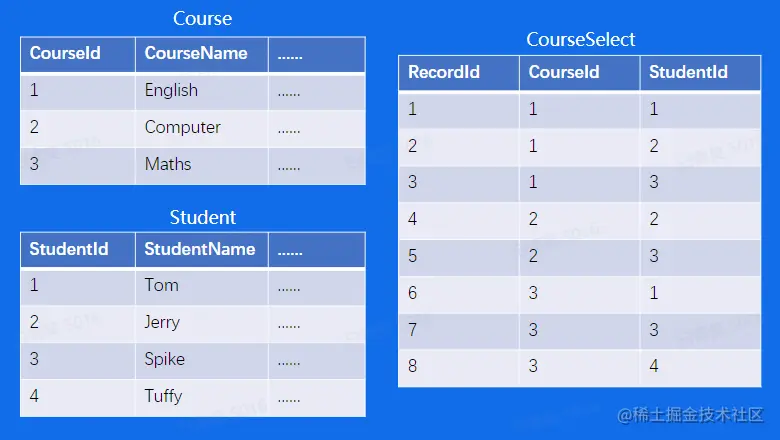

关系模型

所有的数据都是一张二维表。

优势

实体及实体间的联系都通过二维表结构表示可以方便的表示M:N的关系数据访问路径对用户透明

劣势

关系查询效率不够高关系必须规范化

SQL语言

将Codd关系数据库的12条准则的数学定义以简单的关键字语法表现出来，里程碑式的提出了SQL(Structured Query Language)语言。

优点

语法风格接近自然语言
高度非过程化
面向集合的操作方式
语言简洁，易学易用

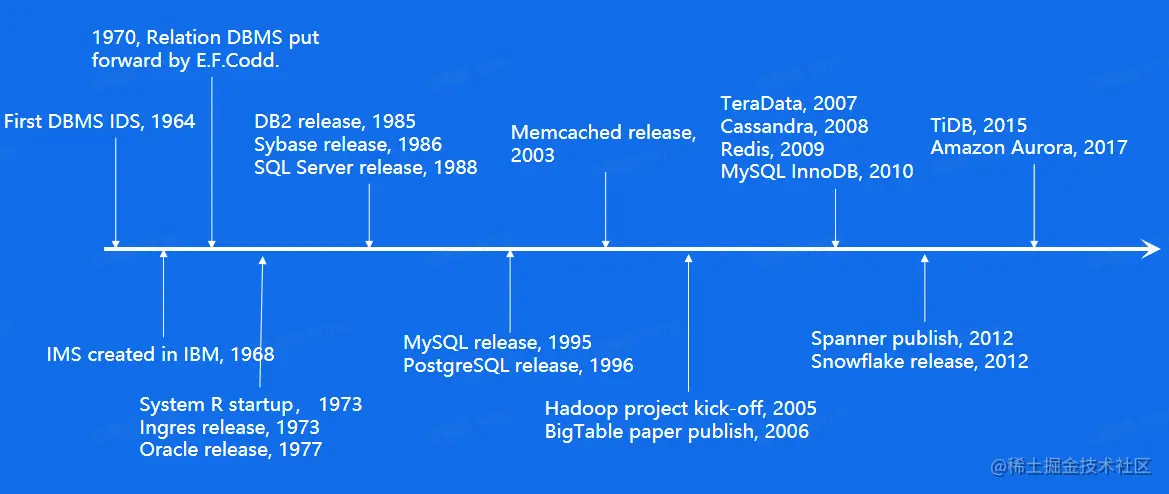

历史概览

关键技术

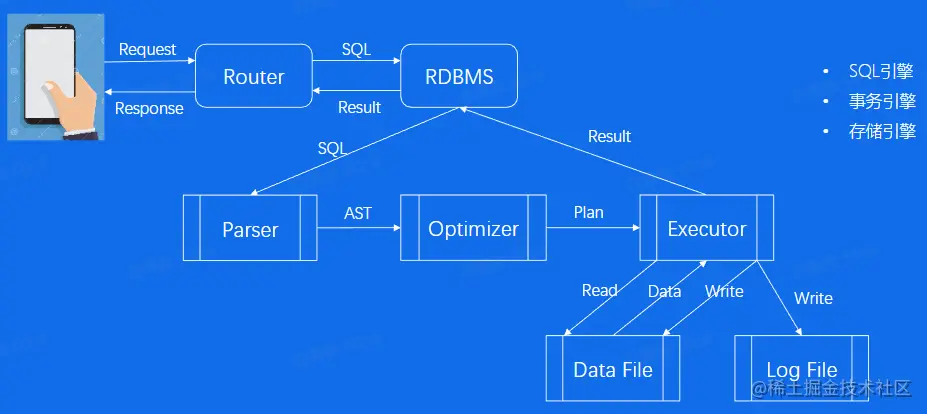

一条SQL的一生

终端 -> Router -> RDBMS -> Parser(语法解析器) -> Optimizer(优化器) -> Executor -> Data File

AST: 语法树
Plan: 也是一种树状结构

SQL引擎

解析器(Parser)

一般分为词法分析(Lexical analysis)、语法分析(Syntax analysis)、语义分析(Semantic analyzer)等步骤。

词法分析

关键字：UPDATE/SET/WHERE
表列名: account_table/balance/name
常量: '小目标' / '抖音'
运算符: '=' / '-'
结束符: ';'

语法分析(生成一个语法树)：

 struct UpdateStmt {
    Table: account_table;
    Fields: balance;
    Values: balance - '小目标';
    Where: name = '抖音';
    OrderBy: null;
    Limit: null;
 }

语义分析(合法性分析)

检查account_table是否存在
检查balance/name是否存在
场景常量的数据类型是否合法

优化器(Optimizer)

基于规则的优化(RBO Rule Base Optimizer)

条件化简

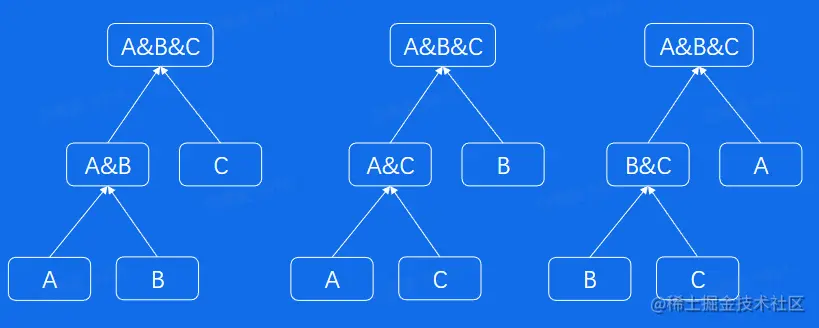

表连接优化
- 总是小表先进行连接
Scan优化
- 唯一索引
- 普通索引
- 全表扫描

基于代价的优化(CBO Cost Base Optimizer)

代价是诸如时间、I/O、CPU、NET、MEM等
但基于用户体验比较重要的是时间

执行器(Executor)

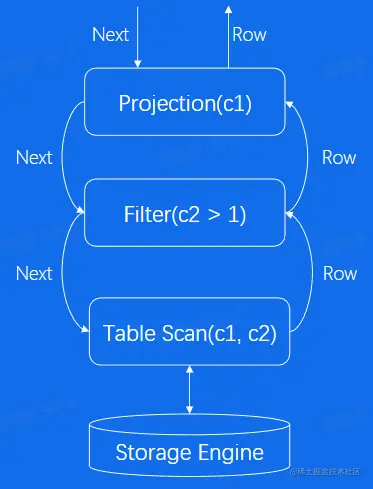

火山模型

每个Operator(算子)调用Next操作，访问下层Operator，获得下层Operator返回的一行数据，经过计算之后，将这行数据返回给上层。

优点
- 每个算子独立抽象实现，相互之间没有耦合，逻辑结构简单
缺点
- 每计算一条函数有多次函数调用开销，导致CPU效率不高

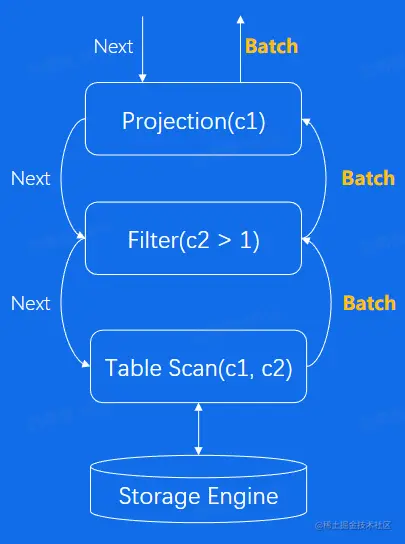

优化方式：向量化

每个Operator每次操作计算的不再是一行数据，而是一批数据(Batch N行数据)，计算完成后向上层算子返回一个Batch。

优点
- 函数调用次数降低为1/N
- CPU cache命中率更高
- 可以利用CPU提供的SIMD(Single Instruction Multi Data)机制

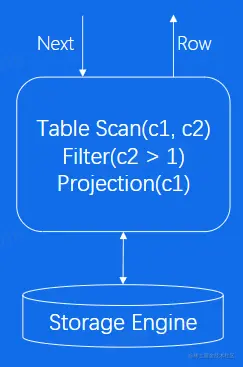

优化方式：编译执行

将所有的操作封装到一个函数里，函数调用的代价也能大幅降低。

实现方法是使用LLVM动态编译执行技术。

存储引擎

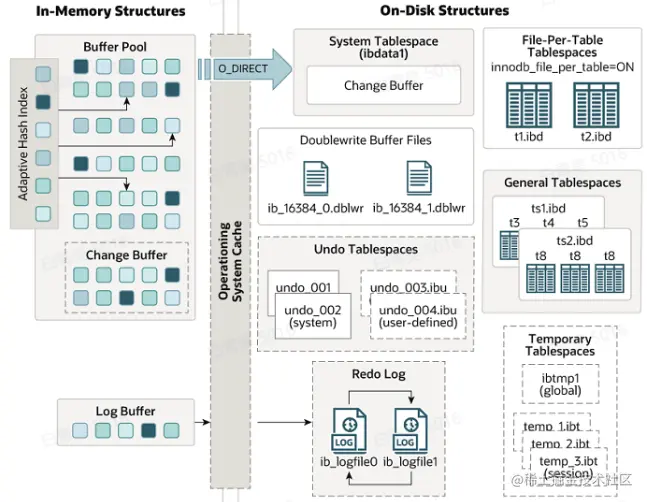

InnoDB(MySQL中)

In-Memory(内存部分)

做内存缓冲。

Buffer Pool(缓冲池)
Change Buffer
Adaptive Hash Index
Log Buffer(I/O会写到这上面然后再写到磁盘上)

On-Disk(磁盘部分)

System Tablespace(ibdata1)
- 存储元信息：表名、列名、用户权限等
General Tablespaces(xxx.ibd)
- 存储普通字段
Undo Tablespaces(xxx.ibu)
Temporary Tablespaces(xxx.ibt)
Redo Log(ib_logfileN)

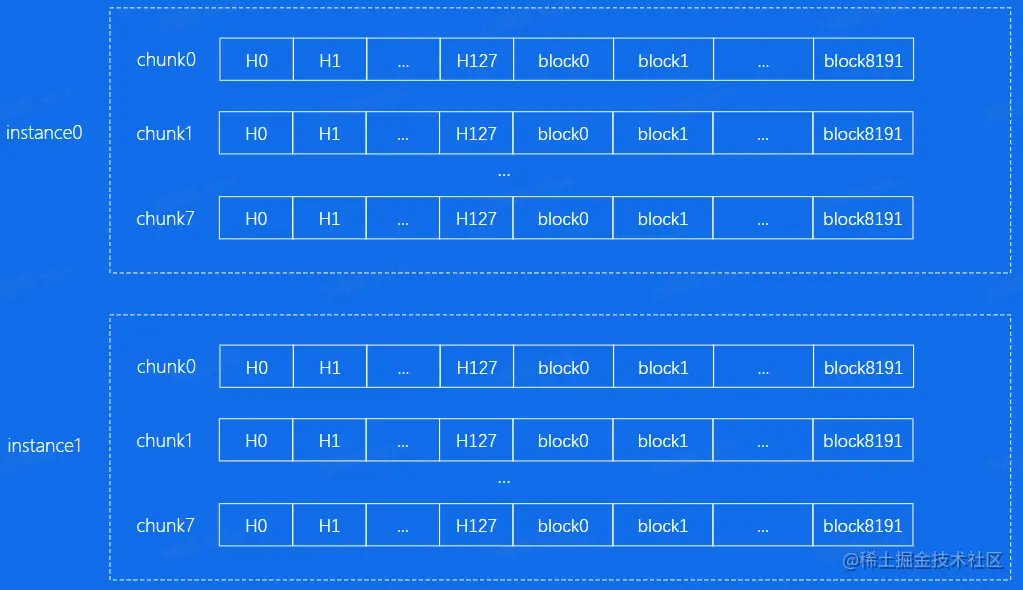

Buffer pool

每个页面(Page)是16K大小，是对数据管理的最小单元
每个chunk是128M向系统申请内存

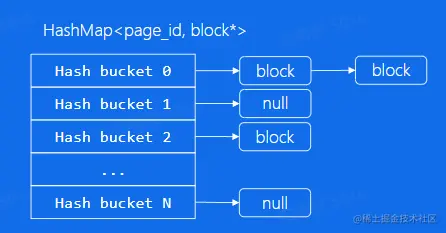

通过HashMap快速找到block。

LRU算法
- 把最近最常使用的数据保留下来，淘汰不常使用的数据，达到释放内存的目的

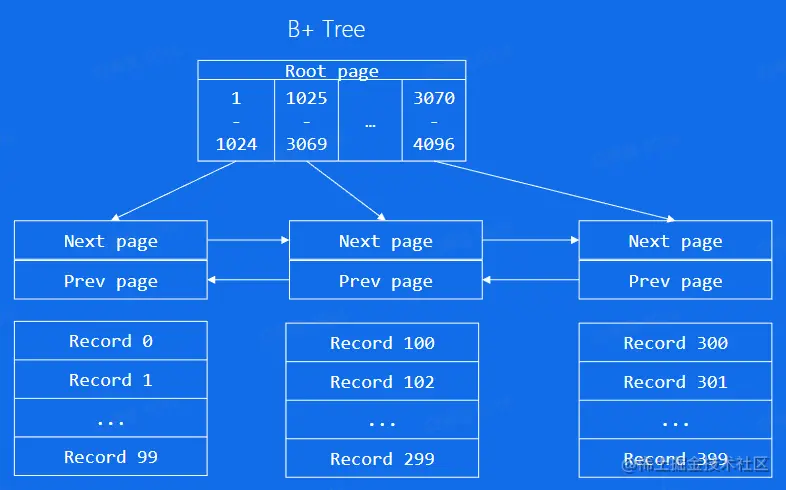

B+ tree

B+树作为索引，是二分查找树(B树)的扩展。

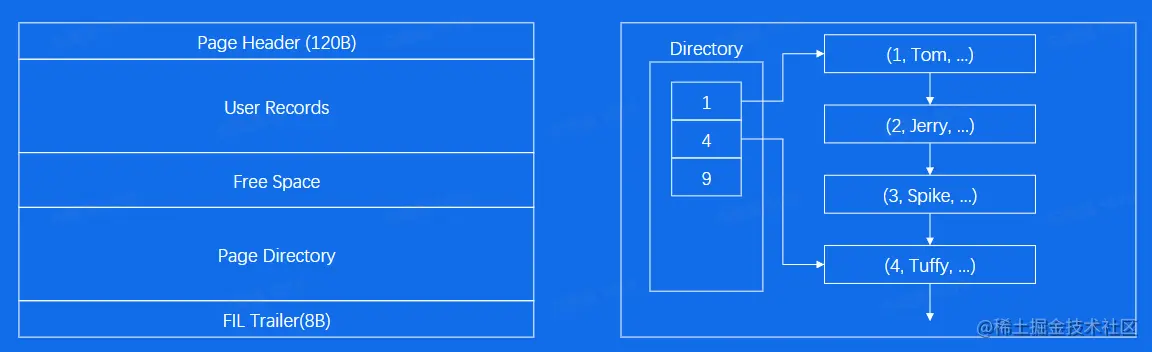

在一个页面内：
- 页目录中使用二分法快速定位到对应的槽，然后再遍历该槽对应分组中的记录即可快速找到指定的记录
从根到叶：
- 中间节点存储

事务引擎

Atomicity 与 Undo Log

如何将数据库回退到修改之前的状态？

通过Undo Log实现。

Undo Log是逻辑日志，记录的是数据的增量变化，利用Undo Log可以进行事务回滚，从而保证事务的原子性。
同时也实现了多版本并发控制(MVCC)，解决读写冲突和一致性读的问题

Isolation 与锁

同时读的时候加Share Lock
同时写的时候加Exclusive Lock
同时读写的时候MVCC

Isolation 与 MVCC

MVCC的意义

读写互不阻塞
降低死锁概率
实现一致性读

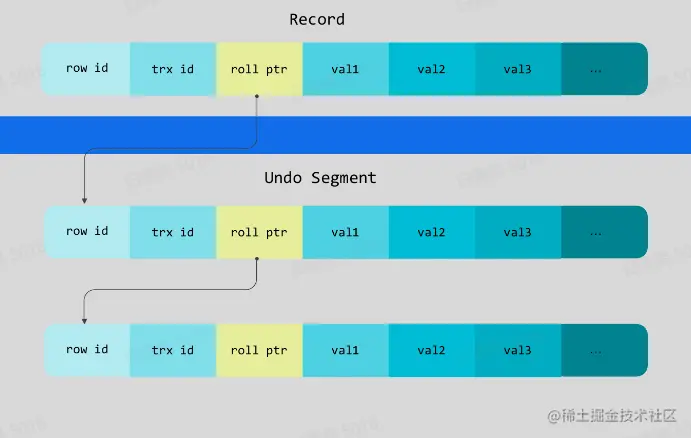

老版本的数据记录在Undo里(自下而上版本越高)，新数据记录在数据页里，通过roll pointer来逐渐形成链表。

Undo Log在MVCC的作用

每个事务有一个单增的事务ID
数据页的行记录包含了DB_ROW_ID,DB_TRX_ID,DB_ROLL_PTR
DB_ROLL_PTR将数据行的所有快照记录都通过链表的结构串联了起来

Durability 与 Redo Log

如何保证事务结束后，对数据的修改永久的保存？

事务提交前页面写盘
- 问题：随机I/O、写放大
WAL(Write-ahead-logging)
- redo log是物理日志，记录的是页面的变化，它的作用是保证事务持久化，如果数据写入磁盘前发生故障，重启Mysql后会根据redo log重做

以上内容若有不正之处，恳请您不吝指正！
