Redis对外暴露的list数据类型，它底层实现所依赖的内部数据结构就是`quicklist`。
我们在讨论中还会涉及到两个Redis配置(在redis.conf中的ADVANCED CONFIG部分)：
| 1 2 | ```
list-max-ziplist-size -2 list-compress-depth 0
| ------------ | ------------------------------------------------------- |
[]()
注：本文讨论的quicklist实现基于Redis源码的3.2分支。
### [](#quicklist%E6%A6%82%E8%BF%B0 "quicklist概述")quicklist概述
Redis对外暴露的上层list数据类型，经常被用作队列使用。比如它支持的如下一些操作：
* lpush: 在左侧(即列表头部)插入数据。
* rpop: 在右侧(即列表尾部)删除数据。
* rpush: 在右侧(即列表尾部)插入数据。
* lpop: 在左侧(即列表头部)删除数据。
这些操作都是O(1)时间复杂度的。
当然，list也支持在任意中间位置的存取操作，比如lindex和linsert，但它们都需要对list进行遍历，所以时间复杂度较高，为O(N)。
概况起来，list具有这样的一些特点：它是一个能维持数据项先后顺序的列表(各个数据项的先后顺序由插入位置决定)，便于在表的两端追加和删除数据，而对于中间位置的存取具有O(N)的时间复杂度。这不正是一个双向链表所具有的特点吗？
list的内部实现quicklist正是一个双向链表。在quicklist.c的文件头部注释中，是这样描述quicklist的：
> A doubly linked list of ziplists
它确实是一个双向链表，而且是一个ziplist的双向链表。**quicklist的每个节点都是一个ziplist**。
`ziplist`本身也是一个能维持数据项先后顺序的列表(按插入位置)，而且是一个内存紧缩的列表(各个数据项在内存上前后相邻)。比如，一个包含3个节点的quicklist，如果每个节点的ziplist又包含4个数据项，那么对外表现上，这个list就总共包含12个数据项。
quicklist的结构为什么这样设计呢？总结起来，大概又是一个空间和时间的折中：
* 双向链表便于在表的两端进行push和pop操作，但是它的内存开销比较大。首先，它在每个节点上除了要保存数据之外，还要额外保存两个指针；其次，双向链表的各个节点是单独的内存块，地址不连续，节点多了容易产生内存碎片。
* ziplist由于是一整块连续内存，所以存储效率很高。但是，它不利于修改操作，每次数据变动都会引发一次内存的realloc。特别是当ziplist长度很长的时候，一次realloc可能会导致大批量的数据拷贝，进一步降低性能。
于是，结合了双向链表和ziplist的优点，quicklist就应运而生了。
不过，这也带来了一个新问题：到底一个quicklist节点包含多长的ziplist合适呢？比如，同样是存储12个数据项，既可以是一个quicklist包含3个节点，而每个节点的ziplist又包含4个数据项，也可以是一个quicklist包含6个节点，而每个节点的ziplist又包含2个数据项。
这又是一个需要找平衡点的难题。我们只从存储效率上分析一下：
* 每个quicklist节点上的ziplist越短，则内存碎片越多。内存碎片多了，有可能在内存中产生很多无法被利用的小碎片，从而降低存储效率。这种情况的极端是每个quicklist节点上的ziplist只包含一个数据项，这就蜕化成一个普通的双向链表了。
* 每个quicklist节点上的ziplist越长，则为ziplist分配大块连续内存空间的难度就越大。有可能出现内存里有很多小块的空闲空间(它们加起来很多)，但却找不到一块足够大的空闲空间分配给ziplist的情况。这同样会降低存储效率。这种情况的极端是整个quicklist只有一个节点，所有的数据项都分配在这仅有的一个节点的ziplist里面。这其实蜕化成一个ziplist了。
可见，一个quicklist节点上的ziplist要保持一个合理的长度。那到底多长合理呢？这可能取决于具体应用场景。实际上，Redis提供了一个配置参数`list-max-ziplist-size`，就是为了让使用者可以来根据自己的情况进行调整。
| ```
1
``` | ```
list-max-ziplist-size -2
``` |
| ---------- | --------------------------------- |
我们来详细解释一下这个参数的含义。它可以取正值，也可以取负值。
* 当取正值的时候，表示按照数据项个数来限定每个quicklist节点上的ziplist长度。比如，当这个参数配置成5的时候，表示每个quicklist节点的ziplist最多包含5个数据项。
* 当取负值的时候，表示按照占用字节数来限定每个quicklist节点上的ziplist长度。这时，它只能取-1到-5这五个值，每个值含义如下：
* \-5: 每个quicklist节点上的ziplist大小不能超过64 Kb。(注：1kb => 1024 bytes)
* \-4: 每个quicklist节点上的ziplist大小不能超过32 Kb。
* \-3: 每个quicklist节点上的ziplist大小不能超过16 Kb。
* \-2: 每个quicklist节点上的ziplist大小不能超过8 Kb。(-2是Redis给出的默认值)
* \-1: 每个quicklist节点上的ziplist大小不能超过4 Kb。
另外，list的设计目标是能够用来存储很长的数据列表的。比如，Redis官网给出的这个教程：Writing a simple Twitter clone with PHP and Redis，就是使用list来存储类似Twitter的timeline数据。
当列表很长的时候，最容易被访问的很可能是两端的数据，中间的数据被访问的频率比较低(访问起来性能也很低)。如果应用场景符合这个特点，那么list还提供了一个选项，能够把中间的数据节点进行压缩，从而进一步节省内存空间。Redis的配置参数`list-compress-depth`就是用来完成这个设置的。
| ```
1
``` | ```
list-compress-depth 0
``` |
| ---------- | ------------------------------ |
这个参数表示一个quicklist两端不被压缩的节点个数。注：*这里的节点个数是指quicklist双向链表的节点个数，而不是指ziplist里面的数据项个数。实际上，一个quicklist节点上的ziplist，如果被压缩，就是整体被压缩的。*
参数list-compress-depth的取值含义如下：
* 0: 是个特殊值，表示都不压缩。这是Redis的默认值。
* 1: 表示quicklist两端各有1个节点不压缩，中间的节点压缩。
* 2: 表示quicklist两端各有2个节点不压缩，中间的节点压缩。
* 3: 表示quicklist两端各有3个节点不压缩，中间的节点压缩。
* 依此类推…
由于0是个特殊值，很容易看出quicklist的头节点和尾节点总是不被压缩的，以便于在表的两端进行快速存取。\
Redis对于quicklist内部节点的压缩算法，采用的LZF——一种无损压缩算法。
### [](#quicklist%E7%9A%84%E6%95%B0%E6%8D%AE%E7%BB%93%E6%9E%84%E5%AE%9A%E4%B9%89 "quicklist的数据结构定义")quicklist的数据结构定义
quicklist相关的数据结构定义可以在quicklist.h中找到：
| ```
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
``` | ```
typedef struct quicklistNode { struct quicklistNode *prev; struct quicklistNode *next; unsigned char *zl; unsigned int sz; /* ziplist size in bytes */ unsigned int count : 16; /* count of items in ziplist */ unsigned int encoding : 2; /* RAW==1 or LZF==2 */ unsigned int container : 2; /* NONE==1 or ZIPLIST==2 */ unsigned int recompress : 1; /* was this node previous compressed? */ unsigned int attempted_compress : 1; /* node can't compress; too small */ unsigned int extra : 10; /* more bits to steal for future usage */ } quicklistNode; typedef struct quicklistLZF { unsigned int sz; /* LZF size in bytes*/ char compressed[]; } quicklistLZF; typedef struct quicklist { quicklistNode *head; quicklistNode *tail; unsigned long count; /* total count of all entries in all ziplists */ unsigned int len; /* number of quicklistNodes */ int fill : 16; /* fill factor for individual nodes */ unsigned int compress : 16; /* depth of end nodes not to compress;0=off */ } quicklist;
``` |
| ----------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
quicklistNode结构代表quicklist的一个节点，其中各个字段的含义如下：
* prev: 指向链表前一个节点的指针。
* next: 指向链表后一个节点的指针。
* zl: 数据指针。如果当前节点的数据没有压缩，那么它指向一个ziplist结构；否则，它指向一个quicklistLZF结构。
* sz: 表示zl指向的ziplist的总大小(包括`zlbytes`, `zltail`, `zllen`, `zlend`和各个数据项)。需要注意的是：如果ziplist被压缩了，那么这个sz的值仍然是压缩前的ziplist大小。
* count: 表示ziplist里面包含的数据项个数。这个字段只有16bit。稍后我们会一起计算一下这16bit是否够用。
* encoding: 表示ziplist是否压缩了(以及用了哪个压缩算法)。目前只有两种取值：2表示被压缩了(而且用的是LZF压缩算法)，1表示没有压缩。
* container: 是一个预留字段。本来设计是用来表明一个quicklist节点下面是直接存数据，还是使用ziplist存数据，或者用其它的结构来存数据(用作一个数据容器，所以叫container)。但是，在目前的实现中，这个值是一个固定的值2，表示使用ziplist作为数据容器。
* recompress: 当我们使用类似lindex这样的命令查看了某一项本来压缩的数据时，需要把数据暂时解压，这时就设置recompress=1做一个标记，等有机会再把数据重新压缩。
* attempted_compress: 这个值只对Redis的自动化测试程序有用。我们不用管它。
* extra: 其它扩展字段。目前Redis的实现里也没用上。
quicklistLZF结构表示一个被压缩过的ziplist。其中：
* sz: 表示压缩后的ziplist大小。
* compressed: 是个柔性数组(flexible array member)，存放压缩后的ziplist字节数组。
真正表示quicklist的数据结构是同名的quicklist这个struct：
* head: 指向头节点(左侧第一个节点)的指针。
* tail: 指向尾节点(右侧第一个节点)的指针。
* count: 所有ziplist数据项的个数总和。
* len: quicklist节点的个数。
* fill: 16bit，ziplist大小设置，存放`list-max-ziplist-size`参数的值。
* compress: 16bit，节点压缩深度设置，存放`list-compress-depth`参数的值。

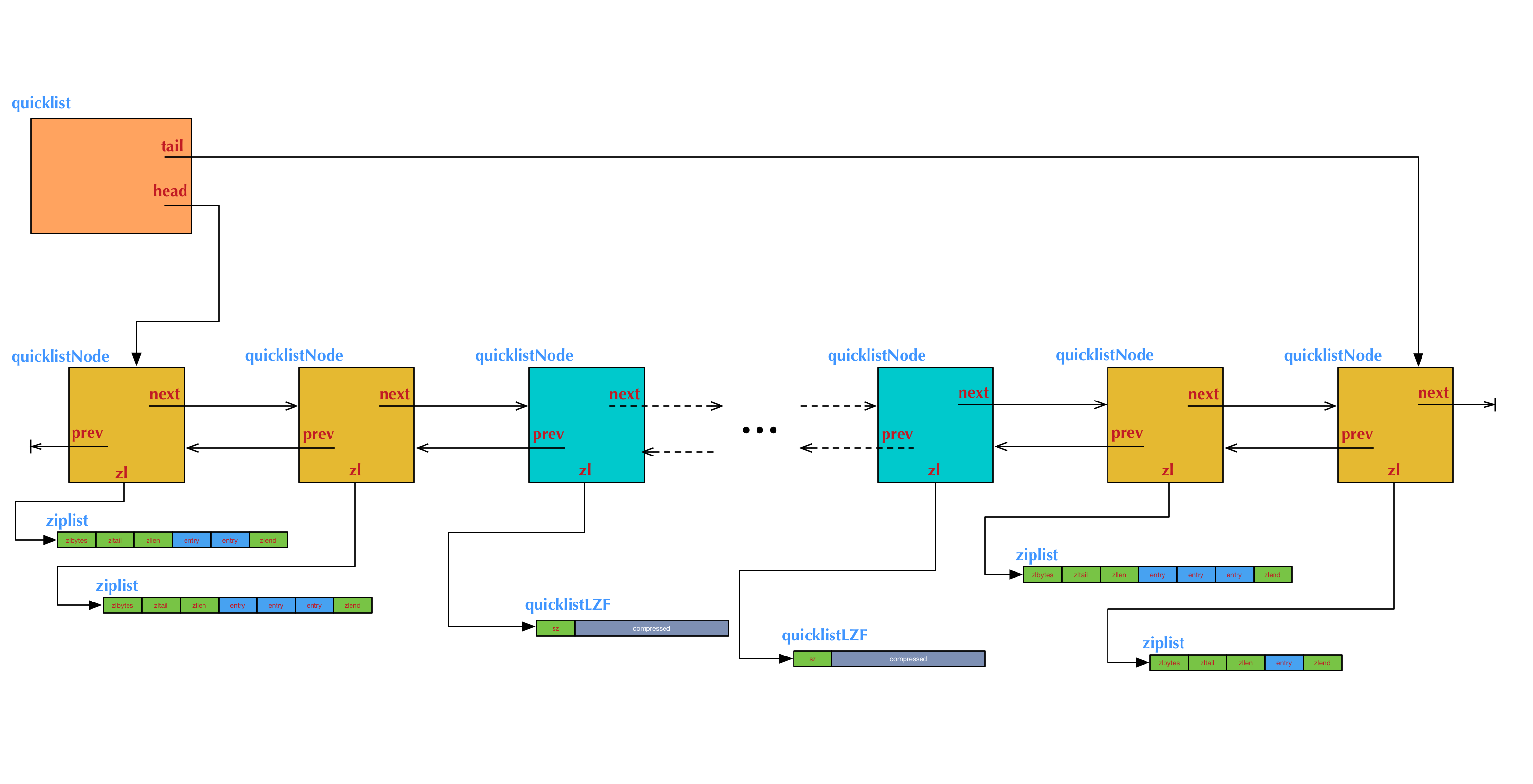

上图是一个quicklist的结构图举例。图中例子对应的ziplist大小配置和节点压缩深度配置，如下：
| ```
1 2
``` | ```
list-max-ziplist-size 3 list-compress-depth 2
``` |
| ------------ | ------------------------------------------------------ |
这个例子中我们需要注意的几点是：
* 两端各有2个橙黄色的节点，是没有被压缩的。它们的数据指针zl指向真正的ziplist。中间的其它节点是被压缩过的，它们的数据指针zl指向被压缩后的ziplist结构，即一个quicklistLZF结构。
* 左侧头节点上的ziplist里有2项数据，右侧尾节点上的ziplist里有1项数据，中间其它节点上的ziplist里都有3项数据(包括压缩的节点内部)。这表示在表的两端执行过多次push和pop操作后的一个状态。
现在我们来大概计算一下quicklistNode结构中的count字段这16bit是否够用。\
我们已经知道，ziplist大小受到`list-max-ziplist-size`参数的限制。按照正值和负值有两种情况：
* 当这个参数取正值的时候，就是恰好表示一个quicklistNode结构中zl所指向的ziplist所包含的数据项的最大值。list-max-ziplist-size参数是由quicklist结构的fill字段来存储的，而fill字段是16bit，所以它所能表达的值能够用16bit来表示。
* 当这个参数取负值的时候，能够表示的ziplist最大长度是64 Kb。而ziplist中每一个数据项，最少需要2个字节来表示：1个字节的prevrawlen，1个字节的data(len字段和data合二为一；详见上一篇)。所以，ziplist中数据项的个数不会超过32 K，用16bit来表达足够了。
实际上，在目前的quicklist的实现中，ziplist的大小还会受到另外的限制，根本不会达到这里所分析的最大值。
### [](#quicklist%E7%9A%84%E5%88%9B%E5%BB%BA "quicklist的创建")quicklist的创建
当我们使用`lpush`或`rpush`命令第一次向一个不存在的list里面插入数据的时候，Redis会首先调用`quicklistCreate`接口创建一个空的quicklist。
| ```
1 2 3 4 5 6 7 8 9 10 11
``` | ```
quicklist *quicklistCreate(void) { struct quicklist *quicklist; quicklist = zmalloc(sizeof(*quicklist)); quicklist->head = quicklist->tail = NULL; quicklist->len = 0; quicklist->count = 0; quicklist->compress = 0; quicklist->fill = -2; return quicklist; }
``` |
| -------------------------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
在很多介绍数据结构的书上，实现双向链表的时候经常会多增加一个空余的头节点，主要是为了插入和删除操作的方便。从上面quicklistCreate的代码可以看出，**quicklist是一个不包含空余头节点的双向链表(head和tail都初始化为NULL)** 。
### [](#quicklist%E7%9A%84push%E6%93%8D%E4%BD%9C "quicklist的push操作")quicklist的push操作
quicklist的push操作是调用`quicklistPush`来实现的。
| ```
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
``` | ```
void quicklistPush(quicklist *quicklist, void *value, const size_t sz, int where) { if (where == QUICKLIST_HEAD) { quicklistPushHead(quicklist, value, sz); } else if (where == QUICKLIST_TAIL) { quicklistPushTail(quicklist, value, sz); } } /* Add new entry to head node of quicklist. * * Returns 0 if used existing head. * Returns 1 if new head created. */ int quicklistPushHead(quicklist *quicklist, void *value, size_t sz) { quicklistNode *orig_head = quicklist->head; if (likely( _quicklistNodeAllowInsert(quicklist->head, quicklist->fill, sz))) { quicklist->head->zl = ziplistPush(quicklist->head->zl, value, sz, ZIPLIST_HEAD); quicklistNodeUpdateSz(quicklist->head); } else { quicklistNode *node = quicklistCreateNode(); node->zl = ziplistPush(ziplistNew(), value, sz, ZIPLIST_HEAD); quicklistNodeUpdateSz(node); _quicklistInsertNodeBefore(quicklist, quicklist->head, node); } quicklist->count++; quicklist->head->count++; return (orig_head != quicklist->head); } /* Add new entry to tail node of quicklist. * * Returns 0 if used existing tail. * Returns 1 if new tail created. */ int quicklistPushTail(quicklist *quicklist, void *value, size_t sz) { quicklistNode *orig_tail = quicklist->tail; if (likely( _quicklistNodeAllowInsert(quicklist->tail, quicklist->fill, sz))) { quicklist->tail->zl = ziplistPush(quicklist->tail->zl, value, sz, ZIPLIST_TAIL); quicklistNodeUpdateSz(quicklist->tail); } else { quicklistNode *node = quicklistCreateNode(); node->zl = ziplistPush(ziplistNew(), value, sz, ZIPLIST_TAIL); quicklistNodeUpdateSz(node); _quicklistInsertNodeAfter(quicklist, quicklist->tail, node); } quicklist->count++; quicklist->tail->count++; return (orig_tail != quicklist->tail); }
``` |
| ----------------------------------------------------------------------------------------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
不管是在头部还是尾部插入数据，都包含两种情况：
* 如果头节点(或尾节点)上ziplist大小没有超过限制(即`_quicklistNodeAllowInsert`返回1)，那么新数据被直接插入到ziplist中(调用`ziplistPush`)。
* 如果头节点(或尾节点)上ziplist太大了，那么新创建一个quicklistNode节点(对应地也会新创建一个ziplist)，然后把这个新创建的节点插入到quicklist双向链表中(调用`_quicklistInsertNodeAfter`)。
在`_quicklistInsertNodeAfter`的实现中，还会根据`list-compress-depth`的配置将里面的节点进行压缩。它的实现比较繁琐，我们这里就不展开讨论了。
### [](#quicklist%E7%9A%84%E5%85%B6%E5%AE%83%E6%93%8D%E4%BD%9C "quicklist的其它操作")quicklist的其它操作
quicklist的操作较多，且实现细节都比较繁杂，这里就不一一分析源码了，我们简单介绍一些比较重要的操作。
quicklist的pop操作是调用`quicklistPopCustom`来实现的。quicklistPopCustom的实现过程基本上跟`quicklistPush`相反，先从头部或尾部节点的ziplist中把对应的数据项删除，如果在删除后ziplist为空了，那么对应的头部或尾部节点也要删除。删除后还可能涉及到里面节点的解压缩问题。
quicklist不仅实现了从头部或尾部插入，也实现了从任意指定的位置插入`。quicklistInsertAfter`和`quicklistInsertBefore`就是分别在指定位置后面和前面插入数据项。这种在任意指定位置插入数据的操作，情况比较复杂，有众多的逻辑分支。
* 当插入位置所在的ziplist大小没有超过限制时，直接插入到ziplist中就好了；
* 当插入位置所在的ziplist大小超过了限制，但插入的位置位于ziplist两端，并且相邻的quicklist链表节点的ziplist大小没有超过限制，那么就转而插入到相邻的那个quicklist链表节点的ziplist中；
* 当插入位置所在的ziplist大小超过了限制，但插入的位置位于ziplist两端，并且相邻的quicklist链表节点的ziplist大小也超过限制，这时需要新创建一个quicklist链表节点插入。
* 对于插入位置所在的ziplist大小超过了限制的其它情况(主要对应于在ziplist中间插入数据的情况)，则需要把当前ziplist分裂为两个节点，然后再其中一个节点上插入数据。
`quicklistSetOptions`用于设置ziplist大小配置参数(`list-max-ziplist-size`)和节点压缩深度配置参数(`list-compress-depth`)。代码比较简单，就是将相应的值分别设置给quicklist结构的fill字段和compress字段。
