前言

WebAssembly技术日趋稳定和成熟，在许多场景下已经被运用，其重要特性之一的性能更是作为用来被解决问题的手段。

关于其基础原理、适应场景等本文不再赘述。动画引擎本身原理这里也作为基础跳过不说。

此篇主要探讨一个图形动画领域的性能优化：如何在canvas/webgl的动画引擎设计上，使用WASM来优化性能？

让我们首先规定下动画引擎：

具备类似CSS Animation / Web Animation Api的完备功能，而非简单的帧时间计数器。

这需要有暂停、恢复、变速、跳转、反向、取消、完成、轮播等一系列控制能力；
更完整的是需要有简单api，赋予一个类似DOM的对象任意动画功能的编程能力，可以入参；
如果可以，最好支持CSS的单位（rem、vw）、停留模式、事件。

以上3点层级依次递增，根据完整度不同。

第1点是基础，第2点较普遍，第3点比较苛刻可以有选择实现（和渲染强关联）。

特点

很多分享中都能见到，WASM适合密集计算型，能提升相对原本js的小几倍。这对于渲染或动画来说已经很难得了。

但是WASM需要规避频繁调用和数据交换，一帧一次渲染内api数据交互需要保证数量很少才行。这也和动画api的使用设计相关。如果没注意这个，可能最后性能的改进还不如数据交互消耗得多。

比如动画每帧内的计算都在WASM内部完成，一帧中选取适合的时机一次性吐出。而初始化动画等行为是少数性甚至一次性操作，这个特点可以忽视掉，不会有调用次数过多场景。

另：在实测中同时尝试了几种编程语言的WASM版本，最初很想用前端熟悉的Assembly Script。但在性能测试中AS提升极为有限，甚至没啥区别。

最终采用了Rust：github.com/karasjs/was…

限制

先说说限制。

动画引擎和渲染引擎强关联，很多优化逻辑都要和渲染引擎绑定。

动画的种类也有很多种，最常见的是transform和opacity，无论是写CSS还是播放一段Lottie，设计师最常用基础手段便是这2个。

再比较常见一些的则是visibility、color、border、z-index、font等。

再往后不是那么频繁的则是width、margin、perspective、路径、矢量形状等。

这里不讨论高级或封装的如骨骼、粒子、shader效果。

如果这些全部用WASM来写，势必会有成本问题：

无论C++还是Rust还是其它，编写难度成本都不容忽视；
有些甚至是扩展成本，比如font、width、路径、矢量动画，它和渲染引擎耦合极重，WASM等于还要再实现一遍渲染逻辑；
调试维护也是一种成本。

因此本文以最常见的transform和opacity为例（这2个可以说一模一样，和渲染逻辑解耦脱钩，下文举例统称为transform），其它的如果想继续实现可以举一反三。

数据结构

只关注transform的话，那么所有渲染相关的数据存取都要关注分离。1个Node节点（可以理解为一个舞台对象）本身是个JS对象，还会对应1个WASM的对象，我们称之为WASM Node。那么这2个属性也自然跟随WASM Node。

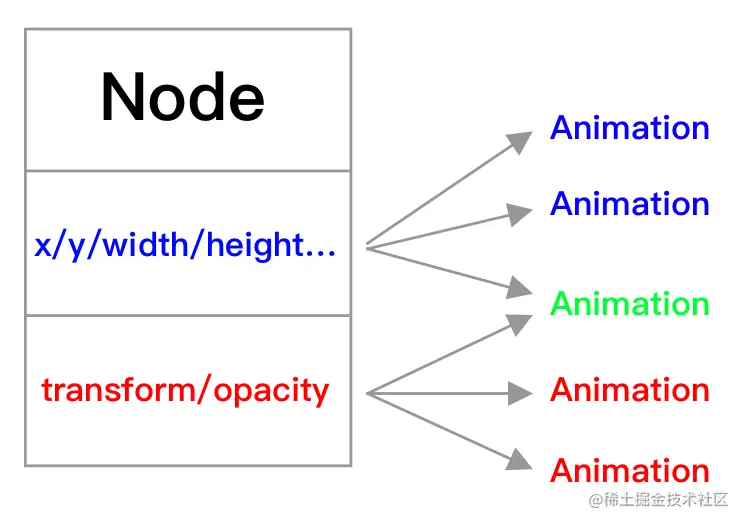

1个Node会有任意个动画对象，和这2项相关的是纯WASM Animation（红色）；不相关的是纯JS Animation（蓝色）。也时常会出现一个动画中同时有WASM和JS的混合情况（绿色）。

// 纯JS动画，x可以理解为css的left
node.animate([
  { x: 0 },
  { x: 100 },
], {
  duration: 1000,
});
// 纯WASM动画，rotateZ即平面旋转
node.animate([
  { rotateZ: 0 },
  { rotateZ: 90 },
], {
  duration: 1000,
});
// 混合动画都有的情况
node.animate([
  { x: 0, rotateZ: 0 },
  { x: 100, rotateZ: 90 },
], {
  duration: 1000,
});

这在数据结构上对设计提出了挑战，已有的JS动画引擎部分最好修改少，且能适配WASM动画。

笔者采用了所有动画依旧是JS为入口，在初始化过后，如果有和transform相关的数据（指帧数据），这个JS动画对象会新建一个WASM动画对象并产生关联，将transform的数据传递给WASM，JS里删除。红色的WASM动画都被包含在蓝色的JS的动画中了，如果是个完全的WASM动画，那么JS很像个纯代理，可以设置个ignore标识。

流程时钟

先说下JS动画引擎的一些流程，它以及它的前置条件或知识。

任意的数据更新，都应该是同步的，这点毋庸置疑。

// 类CSS/WAA伪代码，节点向右平移100px距离
node.style.translateX = 100;

console.log(node.style.translateX); // 输出100

但渲染却未必是同步的，因为1次修改不可能立刻同步重绘，假如有1000个节点变化，立刻同步更新1000次，怎么优化也不可能达到流畅的效果。所以渲染一定要设计成异步的，同步的代码执行更新后，下一帧再进行绘制。

// 类CSS/WAA伪代码，很多节点同时更新
for(let i = 0; i < 1000; i++) {
  nodes[i].style.translateX = 100;
}

// 渲染引擎在每个节点更新后会收到一条通知，下帧更新，无论多少节点都是同步通知，但下帧只重绘1次
requestAnimationFrame(() => {
  draw(); // 只有1次渲染
});

动画引擎所引发的渲染更新也是如此，但有所不同的是，动画引擎有事件或回调。

事件或回调触发时，所有的动画引擎都应该在帧内完成数据更新，甚至是渲染更新好。事件或回调中甚至会触发控制其它动画或新的动画，所以这里的时钟顺序要想好。

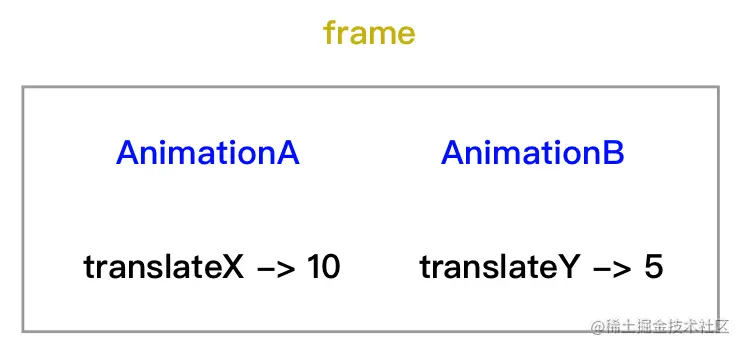

例：2个动画对象，这一帧，A更改translateX为10，B更改translateY为5。实际编码就是循环遍历已有的这2个动画对象，依次执行。

如果有frame事件，即动画每帧更新事件，那么不能在A更新结束后B还未更新就立刻触发，因为此时有歧义：translateY应该是多少？是否应该是更新后的5？

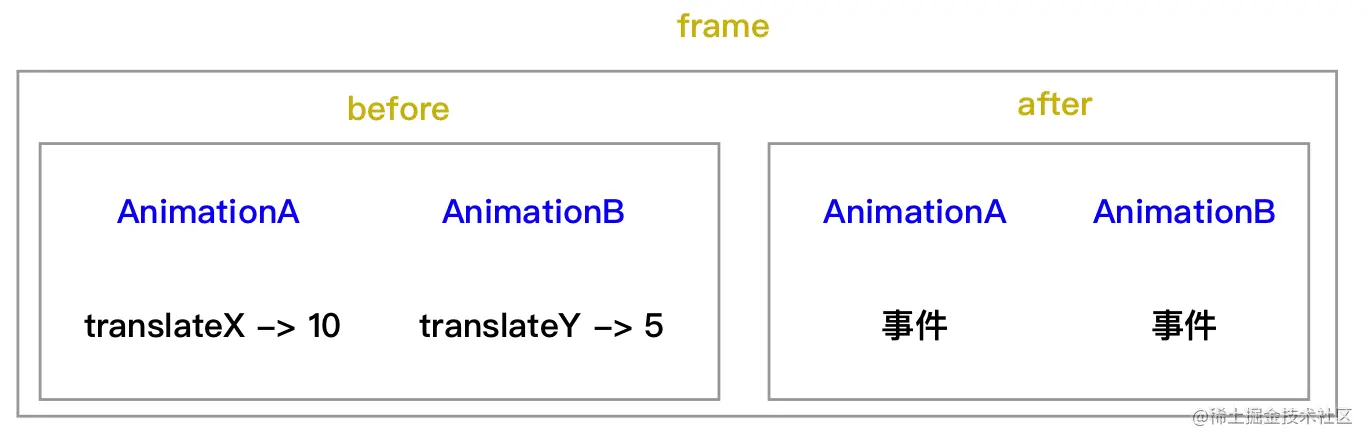

frame帧事件显然应该是所有数据更新后再触发的。将一帧内的动画分为2个前后时序，before阶段执行所有的动画的数据更新，after阶段执行所有的动画事件回调。时间复杂度从O(n)变为O(2n)，可以接受。

在after阶段，其实很多逻辑都包含在内：判断是否结束、下一轮、结束停留状态等。

如果做得更好没有歧义，可以考虑将帧渲染环节放在before和after之间，这样事件触发时，画面甚至是与数据更新同步对应的。

变化

现在WASM进场了。

前面说了，WASM适合密集型计算，频繁通信会变得更慢。显然不能让蓝色JS动画执行时再去代理调用对应的红色WASM动画。假如动画有许多个，可能几十的数量就开始卡顿了。

因此，画布根节点Root对象必然持有所有Node节点的引用和动画对象的引用，且是排好序能高效访问的，无论在JS端还是WASM端都一样。

这样，在执行一帧更新时，before阶段，Root先通知WASM Root遍历所有的WASM动画，再遍历所有的JS动画对象（严格来说WASM和JS遍历前后顺序并不严格要求，甚至所有动画前后都顺序都不严格要求，只是实现可以按照顺序队列）。目前暂时只和WASM通信一次。

当WASM动画或JS动画真实产生更新时（有时动画两帧之间并无变化，可节省重绘成本），重绘。

再然后，after阶段，Root先通知WASM Root遍历所有的WASM动画，进行状态等数据检查，并保存到一块SharedBuffer上（有指针地址），再遍历所有的JS动画，将SharedBuffer的数据给到JS动画，执行JS动画的after。目前再和WASM通信一次。

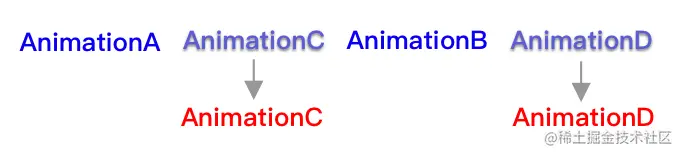

例：有如下A、B、C、D共4个动画，其中C、D是WASM动画：

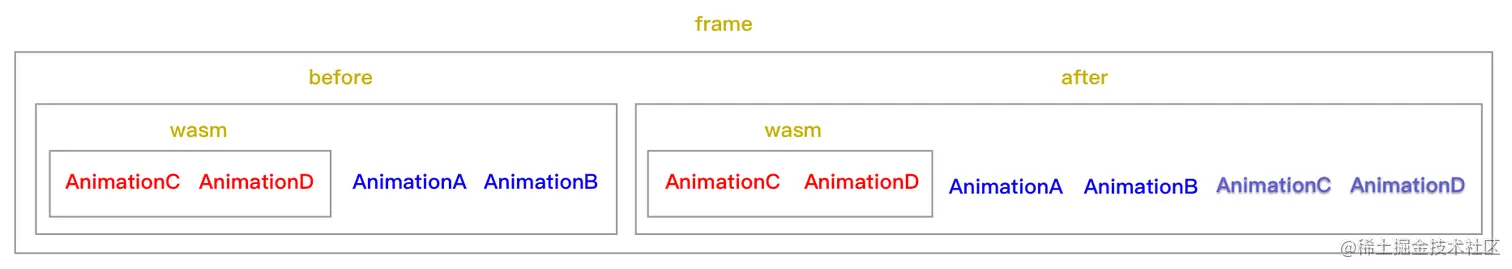

一帧内执行更新的时钟周期：

为什么after中要由红色WASM的C和D给到蓝色JS的C和D数据？

因为此刻时间的计算都在WASM中。

当前时间应该是第几帧？
是这一帧的哪个位置（百分比）？
如果有缓动怎么计算（easing）？
播放到第几轮了？
是否是反向那一轮（CSS/WAA的direction为alternative）？
是否刚好到最后一帧结束停止了？
是还原还是停留（CSS/WAA的fill为forwards）？

这些在WASM中计算会非常快，再加上帧数据计算本身。如果JS来算的话，一是会重复，二是本身性能优化的意义就失去了。

after中蓝色的C、D通过SharedBuffer拿到数据后，就可以确定当前动画的一些状态数据，这是非常快的。

// 伪代码，通过SharedBuffer地址拿WASM的数据
let n = wasmRoot.after(); // n返回有多少个wasm动画
let states = new Uint8Array(wasm.instance.memory.buffer, wasmRoot.states_ptr(), n);

复杂情况

上述情况还是太简单了，连混合绿色的动画都没有出现过。如果包含绿色混合动画，那么上面提到的那些在WASM和JS中是会重复计算的（但不包括帧数据计算本身）。这时候要考虑重复的这些性能损耗有多少，和WASM带来的提升相比如何。好在据经验来看，出现的频率以及损耗都较小，可以接受。

再看另外一个情况，如果A、B、C、D的顺序并不规整怎么办？很容易出现这样的情况，JS动画和WASM动画并不完整连续。

在before阶段，并没有什么影响，依旧是WASM独立执行遍历，然后JS再遍历。

在after阶段，有些不同。先是已知的WASM，再是JS，可SharedBuffer却要注意了。此刻SharedBuffer有2项数据，分别是C和D的。但JS拿到时并不知道是A、B、C、D哪2个的。前面简化例子中，我们假定了它是按顺序后出现的C、D，这太过理想化。

这时候需要加个判断逻辑，先是JS代理的动画对象（有WASM动画引用）需要有个标识。然后after遍历JS动画对象时，没有代理的要忽略并计数，有代理的要根据索引index和当前计数形成偏移量offset，来取SharedBuffer。

// 伪代码，通过SharedBuffer地址拿WASM的数据
let n = wasmRoot.after(); // n返回有多少个wasm动画
let states = new Uint8Array(wasm.instance.memory.buffer, wasmRoot.states_ptr(), n);
// 偏移计数器
let offset = 0;
// 循环JS动画
for(let i = 0; i < len; i++) {
  let ja = jsAnimations[i];
  // 有代理
  if(ja.wasmAnimation) {
    let state = states[i - offset];
    // 处理传递数据
  }
  else {
    offset++;
  }
  // 执行js的after
  ja.after();
}

刷新重绘

before步骤执行完成后，after之前是刷重绘。这里会出现第3次WASM交互，主要是matrix计算。

由于节点是个树形结构，有父子关系（兄弟关系对于matrix计算几乎无影响，除了mask节点这种相邻），对于matrix来说要算预乘。

较好的遍历方式是扁平化，将树形结构打平，形成for循环模式先序遍历，这点不在讨论范围内。

3阶或4阶矩阵计算在WASM中也比JS快，不过性能的提升并没有动画引擎改写那么大。V8等JS引擎对于这种简单热代码优化得要好些。

之后亦是通过SharedBuffer拿到一个marix队列，因为matrix是16长度的，所以长度注意*16：

let matrix = new Float64Array(wasm.instance.memory.buffer, wasmRoot.matrix_ptr(), len * 16);
