TCP / TLS 握手实践

参考文章：

  1. HTTPS - 揭秘 TLS 1.2 协议完整握手过程
  2. TLS协议分析（二）架构总

TCP 建立连接的三次握手过程

TCP 三次握手基本上是计算机网络最常见的面试题了，更进一步的问题就是 HTTPS 和 HTTP 的加密机制。首先我们回顾一下三次握手的标准答案：

  • 第一次：客户端向服务器发送 SYN 字段请求建立连接；客户端发送SYN包（seq=j）到服务器，并进入 SYN_SEND 状态，等待服务器确认；
  • 第二次：服务器收到带有 SYN 的请求，通过返回带有 SYN + ACK 的数据包（ack = syn + 1），表示同意建立连接，并发送向客户端建立连接端请求，SYN 用来测试从服务器到客户端的连接通道是否畅通，此时服务器进入 SYN_RECV 状态；
  • 第三次：客户端收到 SYN + ACK 后，回复服务器 ACK = SYN + 1，确认建立从客户端到服务器的连接；服务器收到后，双方都进入 ESTABLISHED 状态，表示连接建立成功。

三次握手是为了验证连接的双向数据传输是否能够正常工作。

TCP 握手实践

下面通过 WrieShark 来验证一下，这是一次请求 https://www.baidu.com 抓取到的网络请求信息：

StepsourcedestinationProtocolLengthInfo
1182.24.42.37110.242.68.4TCP7859115 → 443 [SYN] Seq=0 Win=65535 Len=0 MSS=1460 WS=64 TSval=4120303113 TSecr=0 SACK_PERM=1
2110.242.68.4182.24.42.37TCP78443 → 59115 [SYN, ACK] Seq=0 Ack=1 Win=8192 Len=0 MSS=1380 WS=32 SACK_PERM=1
3182.24.42.37110.242.68.4TCP5459115 → 443 [ACK] Seq=1 Ack=1 Win=262144 Len=0

在此次握手过程中，客户端 IP 为 182.24.42.37:59115；服务器 IP 为 110.242.68.4:443。进行了三个步骤：

  • Step.1 ，客户端发起 TCP 请求，标识为 [SYN]，Seq = 0；
  • Step.2 ，服务器返回信息给客户端，标识为 [SYN, ACK]，Seq = 0，Ack = 1；
  • Step.3 ，客户端确认收到来自服务器消息，标识为 [ACK]，Seq = 1，Ack = 1。

经过验证，的确是如经典答案所述。但这次是一个 HTTPS 请求 ，实际在 TCP 三次握手后，会建立 TLS 链接，下面介绍 TLS 的四次握手过程。

TLS 连接过程

上面请求的网址是 https://www.baidu.com，这是一次 HTTPS 请求。HTTPS 是由 HTTP 加上 TLS/SSL 协议构建的可进行加密传输、身份认证的网络协议，主要通过 数字证书、加密算法、非对称密钥等技术完成互联网数据传输加密，实现互联网传输安全保护。

TLS协议的优势是与高层的应用层协议（如HTTP、FTP、Telnet等）无耦合。应用层协议能透明地运行在TLS协议之上，由TLS协议进行创建加密通道需要的协商和认证。应用层协议传送的数据在通过TLS协议时都会被加密，从而保证通信的私密性。 -- from 百度百科

HTTPS 是经过 TLS/SSL 传输层安全性协议包装后的 HTTP 协议。

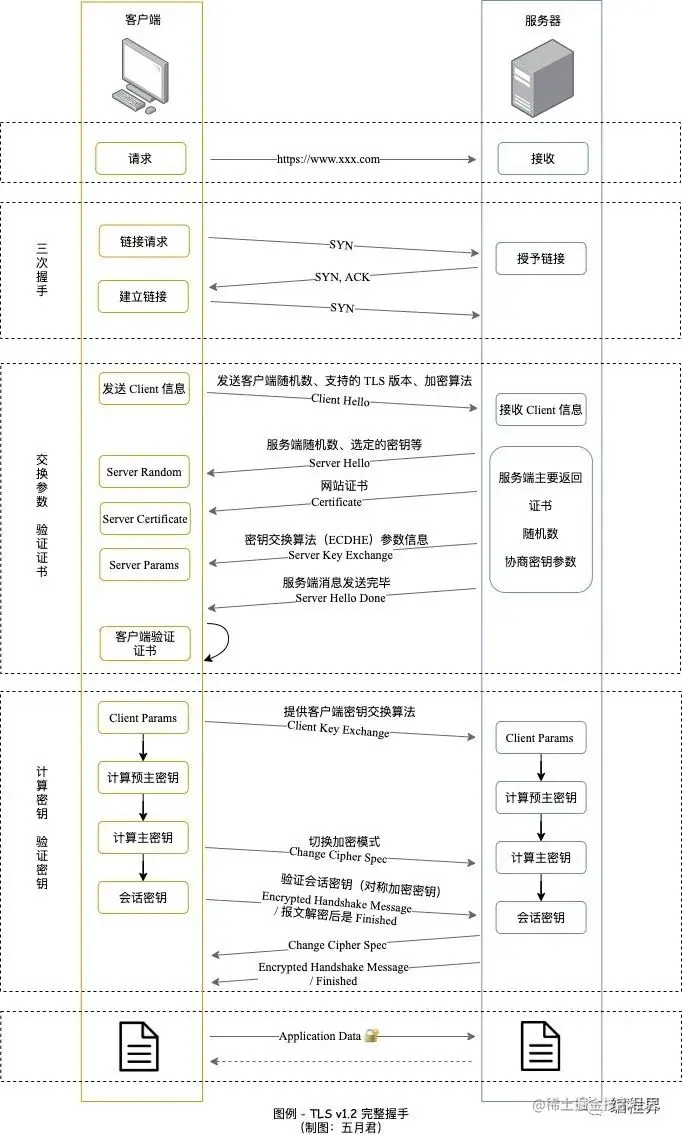

TLS 加密算法

单向加密过程


第一次握手

客户端 -> 服务器: Client Hello

客户端连接到服务器请求创建安全的连接，此时的消息携带客户端支持的加密算法列表信息和一个随机数，握手开始。

第二次握手

服务器 -> 客户端: Server Hello

服务器从客户端支持的加密算法列表中选出一种，通知客户端，此时服务器发出的消息携带一个服务器生成的随机数。

服务器 -> 客户端: Certificate

服务器向客户端发送数字证书，证书包含服务器的名称、CA 机构和服务器的公钥信息。

服务器 -> 客户端: Server Key Exchange

客户端无法自行计算预主密钥，需要服务器的参与，此时服务器发送带有密钥交换算法需要的额外数据，以便客户端可以计算出预主公钥。

服务器 -> 客户端: Server Hello Done

服务器发送 Server Hello Done ，并开始等待客户端的响应。

第三次握手

客户端 -> 服务器: Client Key Exchange

此时，客户端需要验证证书的有效性，验证通过取出公钥，生成一个随机数用公钥加密，发送给服务器，因为公钥是来自于服务器的证书中，所以服务器能够使用私钥进行解密。

计算预主密钥：此时，客户端开始计算预主密钥，服务器收到消息后，解析出随机数，也开始计算预主密钥，两个预主密钥用来后续的通信。

计算主密钥：通过预主密钥和服务器随机数、客户端随机数，计算出主密钥。

计算会话密钥：通过主密钥、服务器随机数、客户端随机数生成会话密钥。

这个最终的会话密钥包括：对称加密密钥（symmetric key）、消息认证码密钥（mac key）、初始化项量（iv key，只在必要时生成）。

客户端完成会话密钥计算后，发消息通知服务器：客户端已生成加密密钥，并切换到加密模式。

服务器收到该消息后，就同样地开始计算预主密钥、主密钥、生成会话密钥。

客户端 -> 服务器: Encrypted Handshake Message

将之前的握手数据做一个摘要，通过会话密钥加密（对称加密），发送 Encrypted Handshake Message 消息给服务器进行校验。

第四次握手

服务器 -> 客户端: Change Cipher Spec

服务器发消息通知客户端：服务器已生成加密密钥，请求客户端切换加密模式。

服务器 -> 客户端: Encrypted Handshake Message

将之前的握手数据做一个摘要，通过会话密钥加密（对称加密），发送 Encrypted Handshake Message 消息给客户端进行校验。

双向加密过程

双向加密过程前两次握手和单向加密过程相同，不在赘述。区别是第三次握手，客户端会先发送证书给服务器，服务器会验证客户端证书的合法性。

第三次握手

客户端 -> 服务器: Client Certificate

客户端将包含客户端公钥的数字证书发送给服务器。

服务器拿到客户端证书后，进行验证，验证通过获取到了客户端的公钥。

Client Certificate 消息是客户端收到 Server Hello Done 后，可以发送的第一条消息。仅当服务器要求了一个证书的情况下，客户端才发送 Client Certificate 消息，如果没有可用的合适证书，客户端必须发送一条不包含任何证书的 Client Certificate 消息。

客户端 -> 服务器: Client Key Exchange

此时，客户端需要验证证书的有效性，验证通过取出公钥，生成一个随机数用公钥加密，发送给服务器，因为公钥是来自于服务器的证书中，所以服务器能够使用私钥进行解密。

计算预主密钥：此时，客户端开始计算预主密钥，服务器收到消息后，解析出随机数，也开始计算预主密钥，两个预主密钥用来后续的通信。

计算主密钥：通过预主密钥和服务器随机数、客户端随机数，计算出主密钥。

计算会话密钥：通过主密钥、服务器随机数、客户端随机数生成会话密钥。

这个最终的会话密钥包括：对称加密密钥（symmetric key）、消息认证码密钥（mac key）、初始化项量（iv key，只在必要时生成）。

客户端完成会话密钥计算后，发消息通知服务器：客户端已生成加密密钥，并切换到加密模式。

此时的服务器

服务器收到该消息后，与单向加密不同的是，会额外使用客户端的公钥来计算预主密钥，进一步计算出会话密钥。

就同样地开始计算预主密钥、主密钥、生成会话密钥。

客户端 -> 服务器: Encrypted Handshake Message

将之前的握手数据做一个摘要，通过会话密钥加密（对称加密），发送加密消息给服务器进行校验。

后续步骤与单向加密相同。

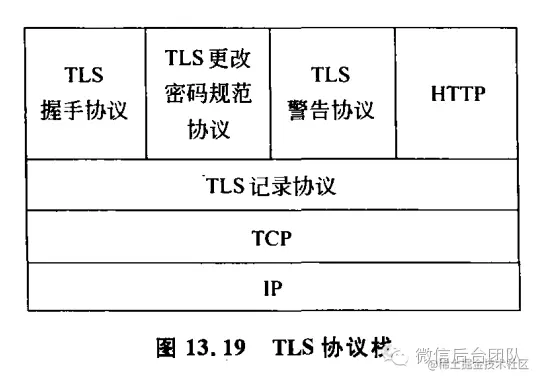

TLS 协议栈

TLS 由多种协议一起组成，是在 TCP 传输层之上的传输层安全性协议，这些组成部分包括：

  1. Handshake Protocol，握手协议，用于建立 TLS 连接。
  2. Change Cipher Spec Protocol，密钥规格变更协议，用于协商客户端与服务器的密钥处理。
  3. Application Data Protocol，应用数据协议，例如 HTTP 。
  4. Alert Protocol，警报协议，用于表示关闭信息和错误信息。
  5. Record Layer，记录层，用于日志记录。


Wireshark TLS 握手实践

在完成 TCP 三次握手后，连接建立成功，开始通过 TLSv1.2 安全传输层协议对消息进行加密：

StepsourcedestinationProtocolLengthInfoRecord Layer
1182.24.42.37110.242.68.4TLSv1.2571Client HelloHandshake Protocol: Client Hello
2110.242.68.4182.24.42.37TLSv1.21414Server Hello,Handshake Protocol: Server Hello
3110.242.68.4182.24.42.37TLSv1.21215Certificate, Server Key Exchange, Server Hello DoneHandshake Protocol: Certificate Handshake Protocol: Server Key Exchange Handshake Protocol: Server Hello Done
4182.24.42.37110.242.68.4TLSv1.2105Client Key Exchange, Change Cipher Spec, Encrypted Handshake MessageHandshake Protocol: Client Key Exchange Change Cipher Spec Protocol: Change Cipher Spec Handshake Protocol: Encrypted Handshake Message
5182.24.42.37110.242.68.4TLSv1.21154Application DataApplication Data Protocol: http-over-tls // 此时已经是加密消息了
6110.242.68.4182.24.42.37TLSv1.2280New Session Ticket, Change Cipher Spec, Encrypted Handshake MessageHandshake Protocol: New Session Ticket Change Cipher Spec Protocol: Change Cipher Spec Handshake Protocol: Encrypted Handshake Message
7110.242.68.4182.24.42.37TLSv1.21262Application DataApplication Data Protocol: http-over-tls

第一次握手

Step.1 Client Hello

客户端向服务器发送请求，发送 TLS 版本，发送客户端支持的加密算法列表和一个随机数：


第二次握手

Step.2 Server Hello

服务器返回消息给客户端，握手协议：在客户端提供的加密算法中选择一种进行加密后，返回服务器端随机数和选择的算法以及版本信息：


Step.3 Certificate, Server Key Exchange, Server Hello Done

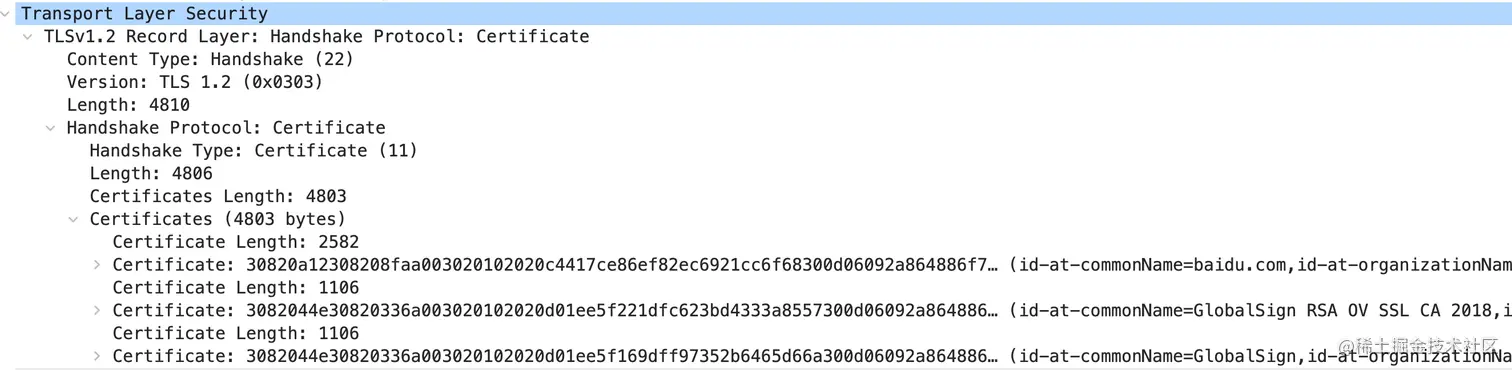

Certificate，服务器向客户端发送证书给客户端：


Server Key Exchange，传递密钥交换算法参数信息给客户端：


Server Hello Done 服务器将之前所有的握手数据做一个摘要，供服务器校验。


第三次握手

Step.4 Client Key Exchange, Change Cipher Spec, Encrypted Handshake Message

Step.4，客户端回复握手消息：

Client Key Exchange，将加密算法参数信息（生成客户端公钥信息）发送给服务器：

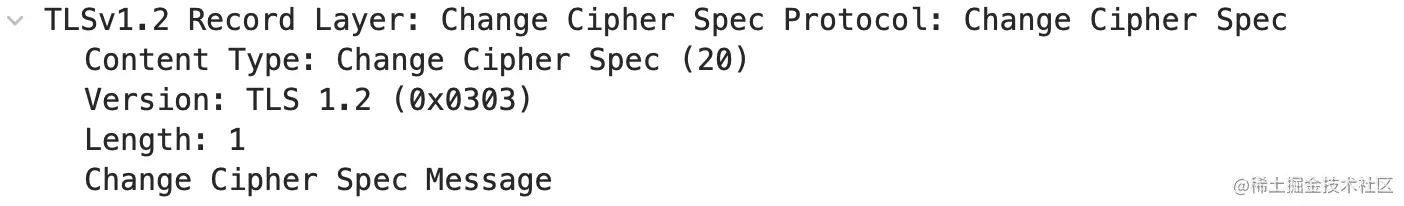

Change Cipher Spec 通知服务器切换加密模式：

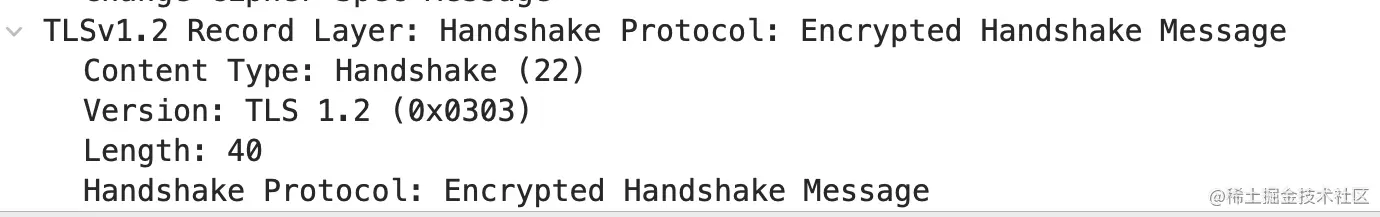

Encrypted Handshake Message， 生成会话密钥后通知服务器：


Step.5 Application Data

此时客户端到服务器到链路已经打通，发送一条加密数据消息供服务器校验：


第四次握手

Step.6 New Session Ticket, Change Cipher Spec, Encrypted Handshake Message

New Session Ticket，服务器返回新的 session ticket，通知客户端切换加密算法，并验证会话密钥后返回消息给客户端：


Change Cipher Spec，通知客户端切换加密模式：

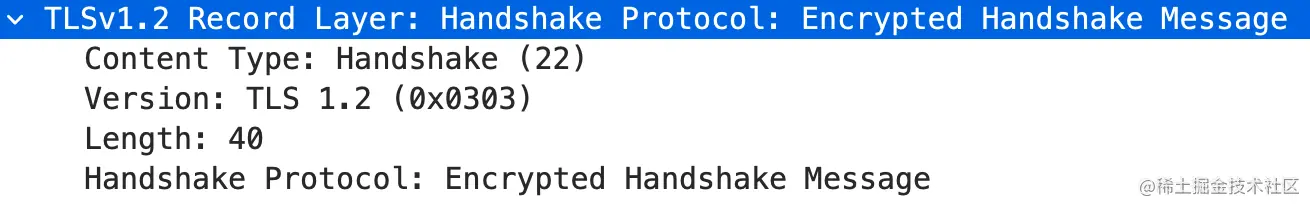

Encrypted Handshake Message，服务器确认完成握手：


Step.7 Application Data

服务器到客户端的链路打通，确认协议为 http-over-tls ，发送一条消息供客户端校验。


Note

TLS 协议对数据进行了加密，所以这里看不到 HTTP 协议的相关信息（也就是 Application Data 中的信息），需要通过密钥解密，才能看见此次请求中 HTTP 协议的内容，下面是个解密后的例子：


总结

TCP 连接建立过程

  • 第一次：客户端向服务器发送 SYN 字段请求建立连接；客户端发送SYN包（seq=j）到服务器，并进入 SYN_SEND 状态，等待服务器确认；
  • 第二次：服务器收到带有 SYN 的请求，通过返回带有 SYN + ACK 的数据包（ack = syn + 1），表示同意建立连接，并发送向客户端建立连接端请求，SYN 用来测试从服务器到客户端的连接通道是否畅通，此时服务器进入 SYN_RECV 状态；
  • 第三次：客户端收到 SYN + ACK 后，回复服务器 ACK = SYN + 1，确认建立从客户端到服务器的连接；服务器收到后，双方都进入 ESTABLISHED 状态，表示连接建立成功。

TLS 连接建立过程

单向验证

第一次握手

客户端 -> 服务器: Client Hello

客户端连接到服务器请求创建安全的连接，此时的消息携带客户端支持的加密算法列表信息和一个随机数，握手开始。

第二次握手

服务器 -> 客户端: Server Hello

服务器从客户端支持的加密算法列表中选出一种，通知客户端，此时服务器发出的消息携带一个服务器生成的随机数。

服务器 -> 客户端: Certificate

服务器向客户端发送数字证书，证书包含服务器的名称、CA 机构和服务器的公钥信息。

服务器 -> 客户端: Server Key Exchange

客户端无法自行计算预主密钥，需要服务器的参与，此时服务器发送带有密钥交换算法需要的额外数据，以便客户端可以计算出预主公钥。

服务器 -> 客户端: Server Hello Done

服务器发送 Server Hello Done ，并开始等待客户端的响应。

第三次握手

客户端 -> 服务器: Client Key Exchange

此时，客户端需要验证证书的有效性，验证通过取出公钥，生成一个随机数用公钥加密，发送给服务器，因为公钥是来自于服务器的证书中，所以服务器能够使用私钥进行解密。

计算预主密钥：此时，客户端开始计算预主密钥，服务器收到消息后，解析出随机数，也开始计算预主密钥，两个预主密钥用来后续的通信。

计算主密钥：通过预主密钥和服务器随机数、客户端随机数，计算出主密钥。

计算会话密钥：通过主密钥、服务器随机数、客户端随机数生成会话密钥。

这个最终的会话密钥包括：对称加密密钥（symmetric key）、消息认证码密钥（mac key）、初始化项量（iv key，只在必要时生成）。

客户端完成会话密钥计算后，发消息通知服务器：客户端已生成加密密钥，并切换到加密模式。

服务器收到该消息后，就同样地开始计算预主密钥、主密钥、生成会话密钥。

客户端 -> 服务器: Encrypted Handshake Message

将之前的握手数据做一个摘要，通过会话密钥加密（对称加密），发送 Encrypted Handshake Message 消息给服务器进行校验。

第四次握手

服务器 -> 客户端: Change Cipher Spec

服务器发消息通知客户端：服务器已生成加密密钥，请求客户端切换加密模式。

服务器 -> 客户端: Encrypted Handshake Message

将之前的握手数据做一个摘要，通过会话密钥加密（对称加密），发送 Encrypted Handshake Message 消息给客户端进行校验。

双向验证

双向加密过程前两次握手和单向加密过程相同，不在赘述。区别是第三次握手，客户端会先发送证书给服务器，服务器会验证客户端证书的合法性。

第三次握手

客户端 -> 服务器: Client Certificate

客户端将包含客户端公钥的数字证书发送给服务器。

服务器拿到客户端证书后，进行验证，验证通过获取到了客户端的公钥。

Client Certificate 消息是客户端收到 Server Hello Done 后，可以发送的第一条消息。仅当服务器要求了一个证书的情况下，客户端才发送 Client Certificate 消息，如果没有可用的合适证书，客户端必须发送一条不包含任何证书的 Client Certificate 消息。

客户端 -> 服务器: Client Key Exchange

此时，客户端需要验证证书的有效性，验证通过取出公钥，生成一个随机数用公钥加密，发送给服务器，因为公钥是来自于服务器的证书中，所以服务器能够使用私钥进行解密。

计算预主密钥：此时，客户端开始计算预主密钥，服务器收到消息后，解析出随机数，也开始计算预主密钥，两个预主密钥用来后续的通信。

计算主密钥：通过预主密钥和服务器随机数、客户端随机数，计算出主密钥。

计算会话密钥：通过主密钥、服务器随机数、客户端随机数生成会话密钥。

这个最终的会话密钥包括：对称加密密钥（symmetric key）、消息认证码密钥（mac key）、初始化项量（iv key，只在必要时生成）。

客户端完成会话密钥计算后，发消息通知服务器：客户端已生成加密密钥，并切换到加密模式。

此时的服务器

服务器收到该消息后，与单向加密不同的是，会额外使用客户端的公钥来计算预主密钥，进一步计算出会话密钥。

就同样地开始计算预主密钥、主密钥、生成会话密钥。

客户端 -> 服务器: Encrypted Handshake Message

将之前的握手数据做一个摘要，通过会话密钥加密（对称加密），发送加密消息给服务器进行校验。

后续步骤与单向加密相同。
