iOS- Flutter 容器类组件-Clip&FittedBox

开启掘金成长之旅！这是我参与「掘金日新计划 · 2 月更文挑战」的第 23 天，点击查看活动详情

Clip 裁剪类组件

Flutter中提供了一些裁剪组件，用于对组件进行裁剪，iOS中的裁剪功能比较简单，通常就是圆角的一些简单操作，而Flutter中的裁剪功能比较丰富。

裁剪Widget	默认行为
ClipOval	子组件为正方形时剪裁成内贴圆形；矩形时剪裁成内贴椭圆
ClipRRect	将子组件剪裁为圆角矩形
ClipRect	默认剪裁掉子组件布局空间之外的绘制内容（溢出部分裁剪）
ClipPath	按照自定义的路径剪裁

实例：

class ClipTestRoute extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    // 头像
    Widget avatar = Image.asset("imgs/avatar.png", width: 60.0);
    return Center(
      child: Column(
        children: <Widget>[
          avatar, //不剪裁
          ClipOval(child: avatar), //剪裁为圆形
          ClipRRect( //剪裁为圆角矩形
            borderRadius: BorderRadius.circular(5.0),
            child: avatar,
          ),
          Row(
            mainAxisAlignment: MainAxisAlignment.center,
            children: <Widget>[
              Align(
                alignment: Alignment.topLeft,
                widthFactor: .5,//宽度设为原来宽度一半，另一半会溢出
                child: avatar,
              ),
              Text("你好世界", style: TextStyle(color: Colors.green),)
            ],
          ),
          Row(
            mainAxisAlignment: MainAxisAlignment.center,
            children: <Widget>[
              ClipRect(//将溢出部分剪裁
                child: Align(
                  alignment: Alignment.topLeft,
                  widthFactor: .5,//宽度设为原来宽度一半
                  child: avatar,
                ),
              ),
              Text("你好世界",style: TextStyle(color: Colors.green))
            ],
          ),
        ],
      ),
    );
  }
}

自定义裁剪(CustomClipper)

//自定义裁剪
class MyClipper extends CustomClipper<Rect> {
//用于获取剪裁区域的接口
  @override
  Rect getClip(Size size) => Rect.fromLTWH(10.0, 15.0, 40.0, 30.0);
//接口决定是否重新剪裁。如果应用中，剪裁区域始终不会发生变化时应该返回false，这样就不会触发重新剪裁，避免不必要的性能开销。如果剪裁区域发生变化（比如对剪裁区域执行一个动画），那么变化后应该返回true来重新绘制
  @override
  bool shouldReclip(CustomClipper<Rect> oldClipper) => false;
}

使用实例：

DecoratedBox(
  decoration: BoxDecoration(
    color: Colors.red
  ),
  child: ClipRect(
    clipper: MyClipper(), //使用自定义的clipper
    child: avatar
  ),
)

ClipPath可以按照自定义的路径实现剪裁，它需要自定义一个CustomCliper 类型的Clipper，定义方式和MyClipper类似，只不过getClip需要返回一个Path。

FittedBox

子组件超出了父组件大小时，如果不经过处理的话Flutter中就会显示一个溢出警告，并打印错误日志。

//比如
Padding(
  padding: const EdgeInsets.symmetric(vertical: 30.0),
  child: Row(children: [Text('xx'*30)]), //文本长度超出 Row 的最大宽度会溢出
)

根据Flutter的布局协议，父组件会将自身的最大显示空间作为约束传递给子组件，子组件应该遵守父组件的约束，如果子组件原始大小超过了父组件的约束区域，则需要进行一些缩小，剪裁或其他处理，而不同的组件的处理方式是特定的，比如Text组件，如果它的父组件宽度固定，高度不限的话，则默认情况下Text会在文本达到父组件宽度的时候进行换行。如果我们想让Text文本在超过父组件宽度时不换行而是字体缩小，或者父组件宽高固定，而Text文本较少，想让文本放大以填充整个父组件的空间。这种情况的本质就是：子组件如何适配父组件空间。根据Flutter布局协议适配算法应该在容器或布局组件的layout中实现，为了方便开发者自定义适配规则，Flutter提供了FittedBox组件。

const FittedBox({
  Key? key,
  this.fit = BoxFit.contain, // 适配方式
  this.alignment = Alignment.center, //对齐方式
  this.clipBehavior = Clip.none, //是否剪裁
  Widget? child,
})

原理：

• FittedBox在布局子组件时会忽略其父组件传递的约束，可以允许子组件无限大，即FittedBox传递给子组件的约束为（0<=width<=double.infinity,0<=height<=double.infinity）。
• FittedBox对子组件布局结束后就可以获得子组件真实的大小。
• FittedBox知道子组件的真实大小也知道它父组件的约束，那么FittedBox就可以通过指定的适配方式（BoxFit枚举中指定），让其子组件在FittedBox父组件的约束范围内按照指定的方式显示。

举例：

//父Container要比子Container小，所以当没有指定任何适配方式时，子组件会按照其真实大小进行绘制，所以蓝色区域会产出父组件的空间，因而看不到红色区域。
Widget build(BuildContext context) {
  return Center(
    child: Column(
      children: [
        wContainer(BoxFit.none),
        Text('test sssss 1111'),
        wContainer(BoxFit.contain),
        Text('Flutter中国'),
      ],
    ),
  );
}
//指定适配方式BoxFit.contain，含义是按照子组件的比例缩放，尽可能多的占据父组件空间，因为子组件的长宽并不相同，所以按照比例缩放适配父组件后，父组件能显示一部分。
Widget wContainer(BoxFit boxFit) {
  return Container(
    width: 50,
    height: 50,
    color: Colors.red,
    child: FittedBox(
      fit: boxFit,
      // 子容器超过父容器大小
      child: Container(width: 60, height: 70, color: Colors.blue),
    ),
  );
}

需要注意的是：在未指定适配方式时，虽然FittedBox子组件的大小超过了FittedBox父Container的空间，但FittedBox自身还是需要遵守其父组件传递的约束，所以最终FittedBox的本身的大小是5050，这也是为什么蓝色会和下面文本重叠的原因，因为在布局空间内，父Container只占5050的大小，接下来文本会紧挨着Container进行布局，而此时Container中有子组件的大小超过了自己，所以最终的效果就是绘制范围超出了Container，布局位置是正常的，所以重叠了，如果不想让蓝色超出父组件的布局范围，那么可以使用ClipRect对超出部分进行裁剪。

ClipRect( // 将超出子组件布局范围的绘制内容剪裁掉
  child: Container(
    width: 50,
    height: 50,
    color: Colors.red,
    child: FittedBox(
      fit: boxFit,
      child: Container(width: 60, height: 70, color: Colors.blue),
    ),
  ),
);

实例

@override
  Widget build(BuildContext context) {
    return Center(
      child: Column(
        children:  [
          wRow(' 90000000000000000 '),
          FittedBox(child: wRow(' 90000000000000000 ')),
          wRow(' 800 '),
          FittedBox(child: wRow(' 800 ')),
    		]
        .map((e) => Padding(
              padding: EdgeInsets.symmetric(vertical: 20),
              child: e,
            ))
        .toList();,
      ),
    );
  }

 // 直接使用Row
  Widget wRow(String text) {
    Widget child = Text(text);
    child = Row(
      mainAxisAlignment: MainAxisAlignment.spaceEvenly,//将水平方向剩余显示空间均分成多份穿插在每一个child之间。
      children: [child, child, child],
    );
    return child;
  }

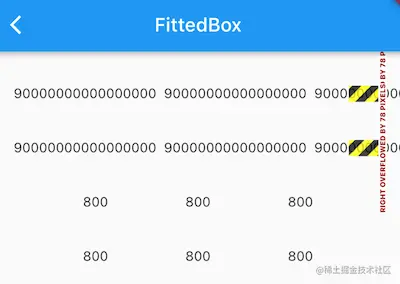

可以看到，当数字为' 90000000000000000 '时，三个数字的长度加起来已经超出了测试设备的屏幕宽度，所以直接使用 Row 会溢出，当给 Row 添加上如果加上 FittedBox时，就可以按比例缩放至一行显示，实现了我们预期的效果。但是当数字没有那么大时，比如下面的 ' 800 '，直接使用 Row 是可以的，但加上 FittedBox 后三个数字虽然也能正常显示，但是它们却挤在了一起，这不符合我们的期望。之所以会这样，原因其实很简单：在指定主轴对齐方式为 spaceEvenly 的情况下，Row 在进行布局时会拿到父组件的约束，如果约束的 maxWidth 不是无限大，则 Row 会根据子组件的数量和它们的大小在主轴方向来根据 spaceEvenly 填充算法来分割水平方向的长度，最终Row 的宽度为 maxWidth；但如果 maxWidth 为无限大时，就无法在进行分割了，所以此时 Row 就会将子组件的宽度之和作为自己的宽度。

回示例中，当 Row 没有被 FittedBox 包裹时，此时父组件传给 Row 的约束的 maxWidth 为屏幕宽度，此时，Row 的宽度也就是屏幕宽度，而当被FittedBox 包裹时，FittedBox 传给 Row 的约束的 maxWidth 为无限大（double.infinity），因此Row 的最终宽度就是子组件的宽度之和。 父组件传递给子组件的约束可以用我们上一章中封装的 LayoutLogPrint 来打印出来：

LayoutLogPrint(tag: 1, child: wRow(' 800 ')),
FittedBox(child: LayoutLogPrint(tag: 2, child: wRow(' 800 '))),
//输出
flutter: 1: BoxConstraints(0.0<=w<=396.0, 0.0<=h<=Infinity)
flutter: 2: BoxConstraints(unconstrained)

问题原因找到了，那解决的思路就很简单了，我们只需要让FittedBox 子元素接收到的约束的 maxWidth 为屏幕宽度即可，为此我们封装了一个 SingleLineFittedBox 来替换 FittedBox 以达到我们预期的效果，实现如下:

class SingleLineFittedBox extends StatelessWidget {
 const SingleLineFittedBox({Key? key,this.child}) : super(key: key);
 final Widget? child;

  @override
  Widget build(BuildContext context) {
    return LayoutBuilder(
      builder: (_, constraints) {
        return FittedBox(
          child: ConstrainedBox(
            constraints: constraints.copyWith(
              //让 maxWidth 使用屏幕宽度
              maxWidth: constraints.maxWidth
            ),
            child: child,
          ),
        );
      },
    );
  }
}

//将上面代码替换为
wRow(' 90000000000000000 '),
SingleLineFittedBox(child: wRow(' 90000000000000000 ')),
wRow(' 800 '),
SingleLineFittedBox(child: wRow(' 800 ')),

返现 800 正常显示了，但用SingleLineFittedBox包裹的 ' 90000000000000000 ' 的那个 Row 却溢出了！溢出的原因其实也很简单，因为我们在 SingleLineFittedBox 中将传给 Row 的 maxWidth 置为屏幕宽度后，效果和不加SingleLineFittedBox 的效果是一样的，Row 收到父组件约束的 maxWidth 都是屏幕的宽度，所以搞了半天实现了个寂寞。但是，不要放弃，其实离胜利只有一步，只要我们稍加修改，就能实现我们的预期，话不多说，直接上代码：

class SingleLineFittedBox extends StatelessWidget {
  const SingleLineFittedBox({Key? key,this.child}) : super(key: key);
 final Widget? child;

  @override
  Widget build(BuildContext context) {
    return LayoutBuilder(
      builder: (_, constraints) {
        return FittedBox(
          child: ConstrainedBox(
            constraints: constraints.copyWith(
              minWidth: constraints.maxWidth,
              maxWidth: double.infinity,
              //maxWidth: constraints.maxWidth
            ),
            child: child,
          ),
        );
      },
    );
  }
}

代码很简单，将最小宽度（minWidth）约束指定为屏幕宽度，因为Row必须得遵守父组件的约束，所以 Row 的宽度至少等于屏幕宽度，所以就不会出现缩在一起的情况；同时将 maxWidth 指定为无限大，则就可以处理数字总长度超出屏幕宽度的情况。
