计算机网络网络层之IP协议（5）——IP子网划分与子网掩码

TIPS：大部分知识出自哈尔滨工业大学李全龙老师的课程讲解。

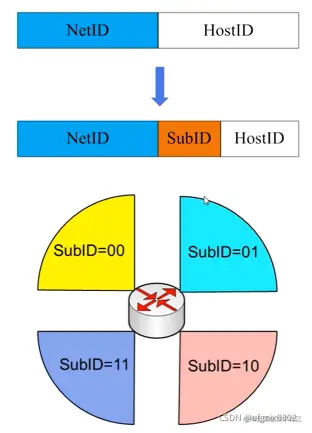

子网划分（subnetting）？

• 如何区分一个IP子网更小范围网络（子网）？

  • 子网划分

• IP地址：

  • 网络号（NetID）——高位比特
  • 子网号（SubID）——原网络主机号部分比特
  • 主机号（HostID）——低位比特



• 如何确定是否划分了子网？利用多少位划分子网？

  • 子网掩码

子网掩码

• 形如IP地址：
  • 32位
  • 点分十进制形式
• 取值：
  • NetID、SubID位全取1
  • HostID位全取0
• 例如：
  • A网的默认子网掩码为：255.0.0.0
  • B网的默认子网掩码为：255.255.0.0
  • C网的默认子网掩码为：255.255.255.0
  • 借用3比特划分子网的B网的子网掩码为：255.255.224.0

子网划分

• 例如：

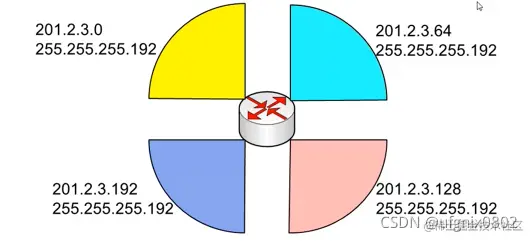

  • 子网201.2.3.0 255.255.255.0

    划分为等长的4个子网

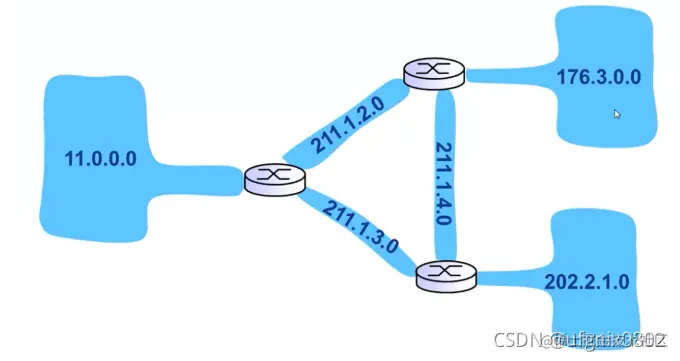

• 路由器如何确定应该将IP分组转发到哪个子网？

子网掩码的应用

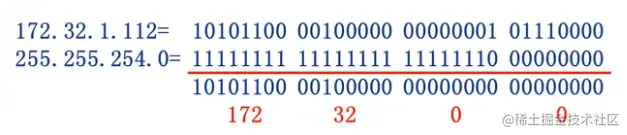

• 将IP分组的目的IP地址与子网掩码按位与运算，提取子网地址

• 例如：

  • 目的IP地址：172.32.1.112，子网掩码：255.255.254.0

  • 子网地址：172.32.0.0（子网掩码：255.255.254.0）

  • 地址范围：172.32.0.0~172.32.1.255

  • 可分配地址范围：172.32.0.1~172.32.1.254

  • 广播地址：172.32.1.255

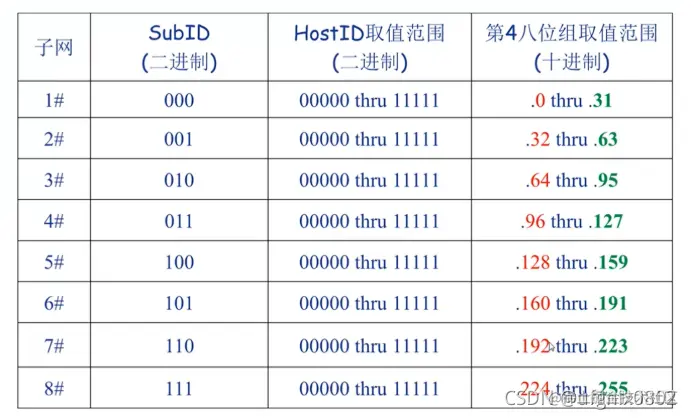

一个C类网络划分子网举例
