前言

本次分享是笔者在实际项目遇见的问题，当时第三方库不提供解决方案，使用的前端控件也无类似情况，社区也没有这种BUG反馈，笔者已经有打算重构的念头了，后来多番尝试下，最终发现了解决方案，同时也发现了一些思路技巧，因此想记录下自己的这一段开发的心路历程，勉励自己。

由于是实际项目，会涉及公司业务，因此会对图案信息做白色涂鸦处理，涉及到业务代码以及第三方库源码，也只能讲浅谈设计思路，不能粘贴代码

背景

大屏主要用于直观展示各项数据指标，而拓扑是有自己一套的展示环境，但是为了能统一管理可视化，拓扑也需要能迁移到大屏内，在迁移过程中，发生了视觉偏差，被拖动的图标跟鼠标不一致

正文

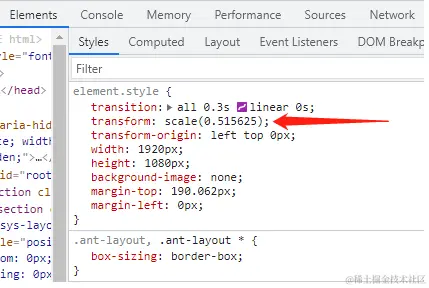

新大屏由于使用了 transform 的 scale，这个属性会使得大屏的布局，整体进行缩放，缩放后，拓扑获取的坐标（内部坐标）与大屏整体坐标（外部坐标）不一致，就会使得，拓扑的浮窗看上去不同步

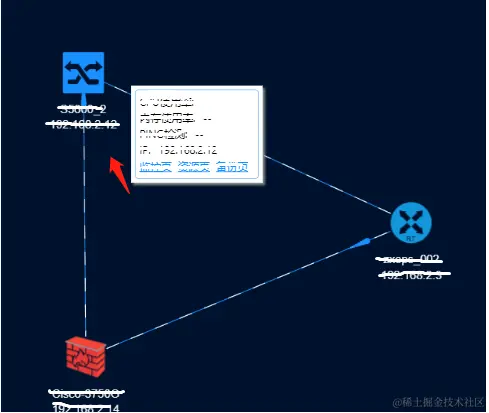

偏移如下：

要使拓扑能完全适配大屏，在大屏内保留所有的拓扑操作，需要在 HT 初始化时，增加一句代码（HT提供的方案）

this.graphView.updateDOMAppendMatrix();

增加完之后，就会发现，可以准确点击到节点和线，这就意味着，鼠标点击的坐标，是大屏外部的坐标，这是我们想要的效果。

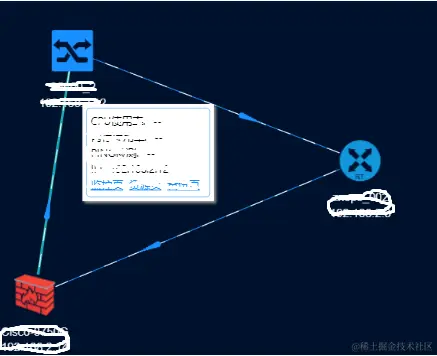

但是，有奇怪的现象，似乎每个点的浮动框，位置不太一致

之所以会这样，跟HT渲染使用的renderHTML方法有关，通过定义HT矢量JSON的renderHTML函数属性，可实现在GraphView拓扑图上，嵌入任意第三方HTML DOM元素。HT的图纸是Canvas实现，renderHTML的DOM一定在Canvas之上，使用renderHTML的DOM与常规Canvas上绘制的图元不可能有层级控制可能性。

renderHTML 的设计大致如下：

renderHTML: function(data, gv, cache) {
    if (!cache.htmlView) {
        // 创建 HTML
    }
    return html;
}

这也解释了为什么会出现坐标偏移，因为这个节点，本身就是一个DOM元素。

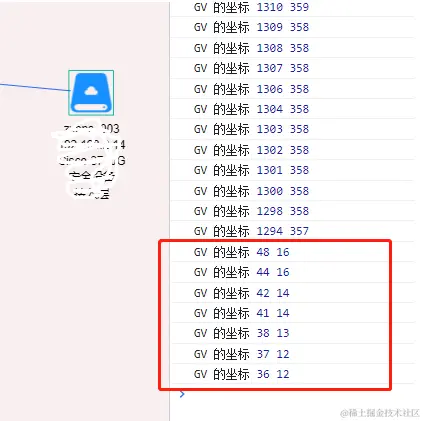

既然出现偏移量，那就说明，我们当前鼠标获取到坐标跟我们实际想要的坐标是不一致的。这时候需要通过输出mouse事件的坐标以及偏移坐标来做对比。

offsetX 从中文上理解为X轴偏移量，既然是偏移量自然有一个相对的偏移对象，而 offsetX 和 offsetY 对应的参考系是鼠标事件所在的 DOM 元素。因此，鼠标移动到坐标的时候，偏移对象变成了图标，而不再是外部的布局。

这时候，如果依赖 HT 提供的方案或者想在偏移量上找方案，基本就判死刑了，因为鼠标的偏移量是浏览器设定的，不是开发可以介入的。

解决方案，其实是将坐标换成当前 dom 元素的 top和 left。不管HT环境怎么限制，终究是要挂在到 dom，而且图标返回就是一个 dom 元素，这对我们直接获取，也是一个巨大的优势。

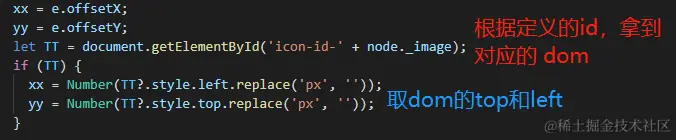

具体实现则是：在图标渲染的方法下，写入id，是为了获取dom元素，然后那到对应的 style.left 和 top，用于坐标

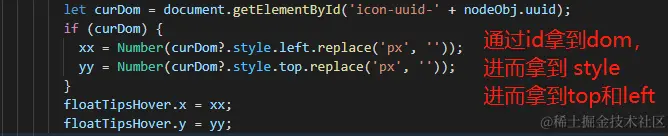

点的写法如下

这样一来就顺利解决了视觉位移的BUG，但是！ 会存在一个问题，那就是当同个图标，被多个节点引用时候，拿到的 dom，相同节点的dom，都是同一个，而不是根据点渲染的dom。

正确的渲染方式，应该是：给个icon节点，单独渲染，然后给予单独的标识，从而生成单独的dom节点。所以，只要确保给每个点给予唯一标识即可，这里不再展开叙述（hash，时间戳等等都能实现），笔者是使用 uuid，到此，BUG处理完毕

感想

此次文章，重点放在了解决问题的思路上，而不是直给解决方案，笔者自己也清楚，这个解决方案并不是算是完美的，因为它直接操作了dom，而 react 是不提倡我们直接去操作dom，毕竟人家当初就是为了避免这个现象才设计虚拟dom，顶多算 '曲线救国' 吧。。。。。。不过呢，笔者认为，这种BUG是现象级的，属于严重类型，会耽误客户的使用以及项目的推广，一定要优先处理，实际开发是不可能让你有那么多时间去考虑技术层面的问题，这种时候，都是先处理后完善，确保项目稳定运行。

笔者事后也找了很多的相关资料，确实找不到其他更完善的方案。不过这次解决问题的过程，让笔者吸取了很多，比如，不要太过依赖社区，有时候，自己的知识点已经足够解决了，只是自己没有把问题的本质看透，解决问题的方式，有很多，哪怕是灵光一现的一个简单UI，当然了，平时也要多积累其他的知识点，多上 github 逛逛，基础才是 '根本'。
