1. 勘察流程

1.1 概述

5G网络建设主要依托现网站址资源，合理利用4G现网的MR、业务统计、测试等多维数据，以提升网规方案的完备度和准确性。5G网络规划的主要流程分为两个阶段，六个环节。

网络规划的输入项包括现网基站信息、网管统计、MR数据、测试数据、投诉和电子地图等;输出网规方案，包括5G站点规模、位置、RF参数、无线参数、性能预测（仿真)结果等。

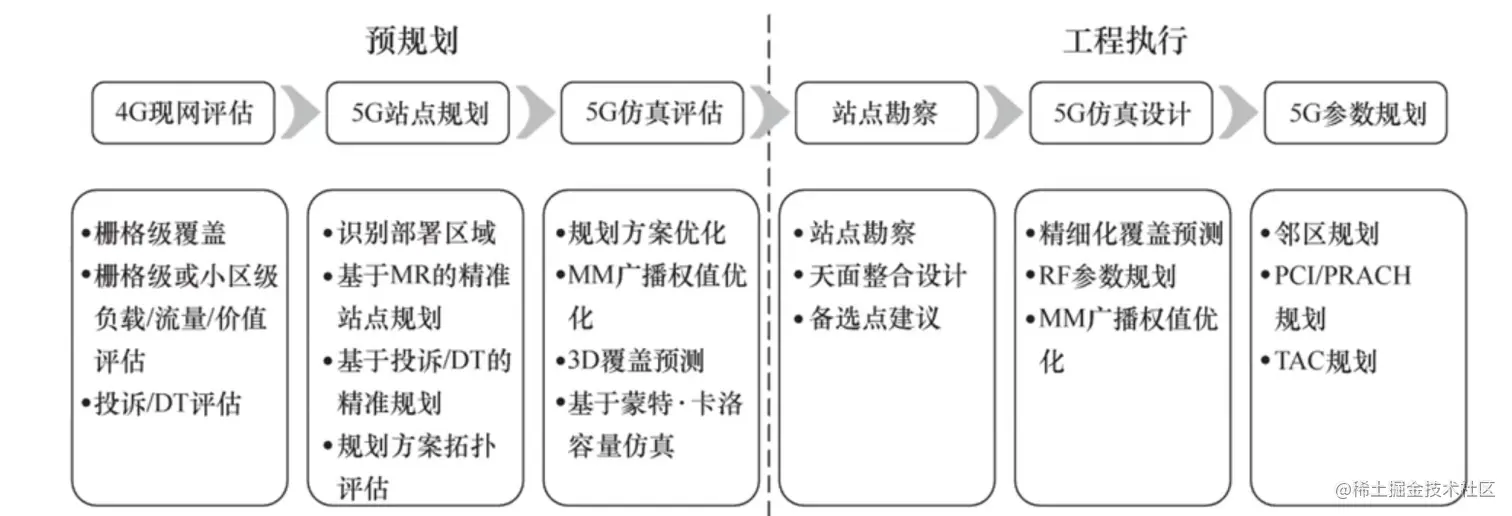

1.2 5G网络规划主要流程

1.2.1 5G网络预规划-5G建网需求确认

5G建网需求，一般分为三个方面:

5G组网的规划性能标准，包含对RSRP、SINR、上下行业务速率等指标的具体要求，根据集团指导意见,确定合理目标值。
本地对于5G网络建设的特殊需求，例如省公司对特殊场景、事件专门提出的、超出常规网络建设的需求。包括:交通线、城市新区等目标区域，业务量可能并非现网热点，但重要性高;或者本地的一些投资、放号等市场倾向等。
垂直行业的需求，一般是指具体的行业对于不同业务的要求，如医疗、交通、教育、大型运动或娱乐场所等。建网初期需要具体确认需要满足的垂直行业的分布区域及具体需要达到的业务需求，根据目标确定不同的网络建设密度及站型需求。

1.2.2 5G网络预规划-4G现网评估

4G现网评估可以对5G网络规划提供数据支撑。评估的内容包括:4G规划方案、4G建网策略、4G覆盖指标、4G地理环境、4G业务模型、4G区域划分、4G现网工参、4G备选站址。上述信息，区分优先级和必要性会收入到基础信息采集表中。通常情况下，基础信息采集表中的内容包括:

LTE现网工参:现网站点的工程参数信息表，包含各小区的标识信息、配置信息、天馈信息，用于候选站点。
规划区域边界划分:本地客户要求的规划目标区域，以及行政区、重点场景划分，用于确定网络规划的重要目标范围。
LTE网管KPI统计:全网小区一周日均流量、用户数等统计，用于热点区域识别。电子地图:用于仿真工作。
LTE现网MR覆盖信息:LTE网络的栅格级MR覆盖数据，用于预测5G网络的覆盖水平。
现网测试/投诉数据:LTE网络的覆盖问题的补充信息。
其他如场景划分、备选站点列表等对规划结果有帮助数据为可选。

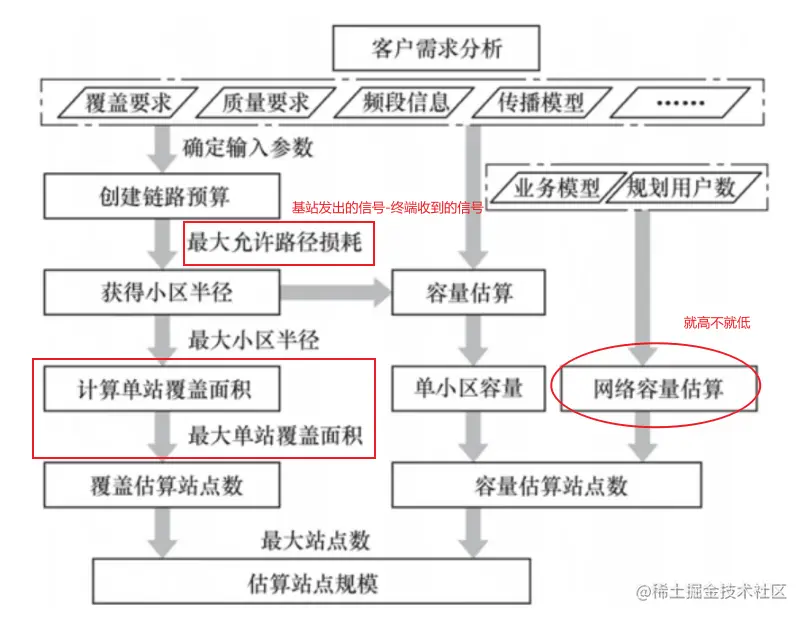

1.2.3 5G网络预规划-站点规划估算

基本流程：

容量估算:使系统提供最大的吞吐数据量;使用户体验到最高速率的吞吐量;支持最大的用户数目。

容量规划时基于下表进行估算，主要是用户数和吞吐量，具体内容包括:现场移动用户数、RRC连接用户数、在线激活用户数、上下行用户基础使用体验速率、上下行单载扇多用户吞吐能力等。

站点覆盖能力估算:在覆盖估算的基础上，当产品形态及场景确定后，相关参数(功率、天线增益、噪声系数、解调门限、穿透损耗、人体损耗)已经确定。此时，基于网络能力的需求可以得出站点的覆盖能力。

1.2.3 5G网络预规划-5G仿真评估

5G仿真评估包括:天线&波束参数设置;基于现网的已有站点仿真;Massive MIMO波束权值调整;根据估算结果进行初始仿真;根据初始仿真结果评估网络，进行加站或者已规划站址调整;输出仿真报告。5G仿真评估的输出可以使用工具软件加以辅助，例如:Atoll软件的Aster射线追踪技术、5GOP软件的快速射线追踪模型等。通过5G与4G D频段宏站1:1建站仿真，确保5G网络开通区域覆盖效果不差于4G网络，容量提升十数倍到数十倍。

1.2.4 5G工程执行-站点勘察

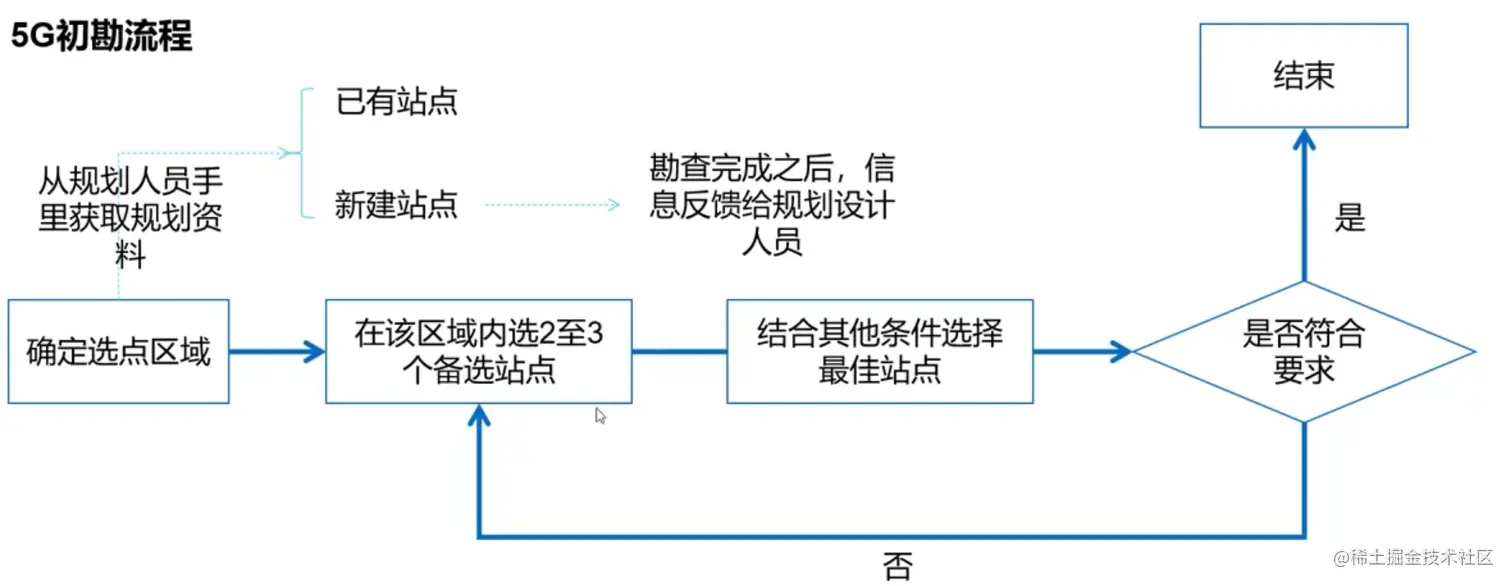

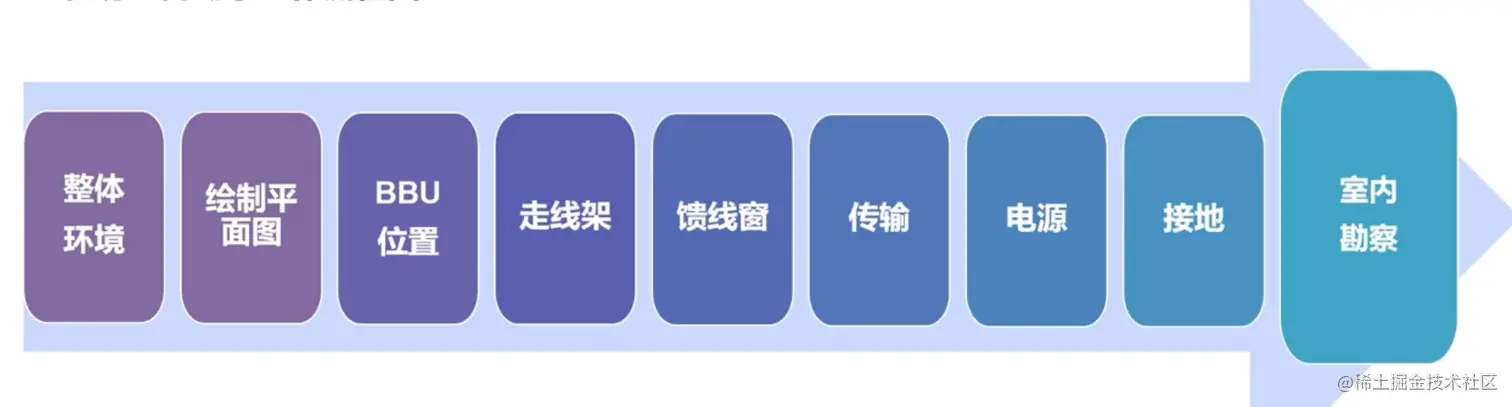

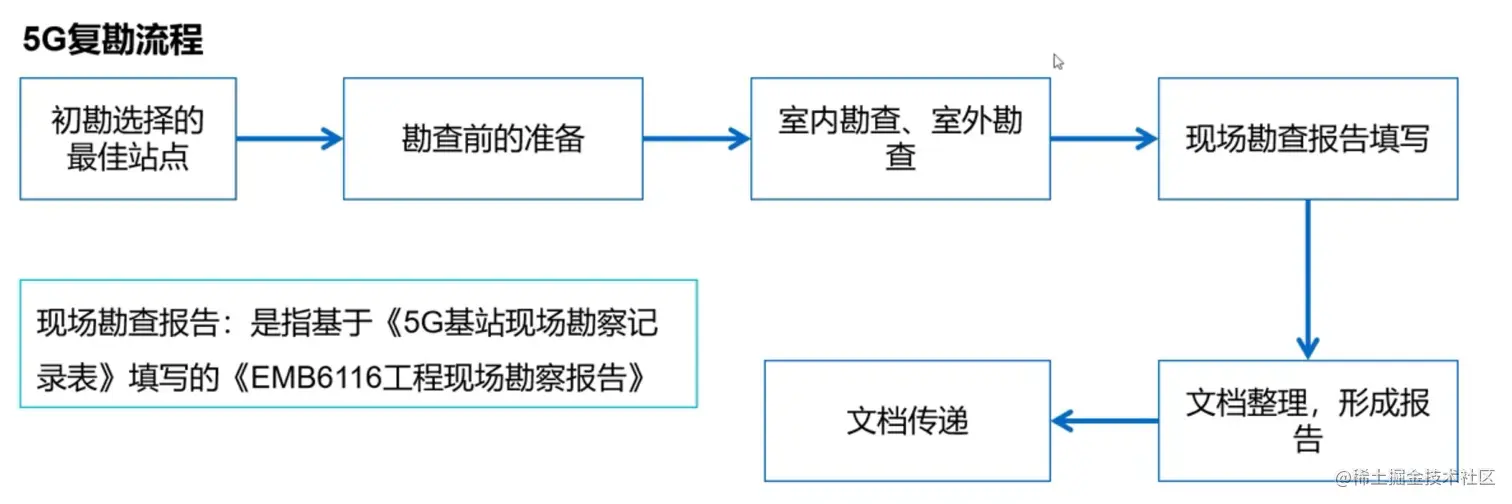

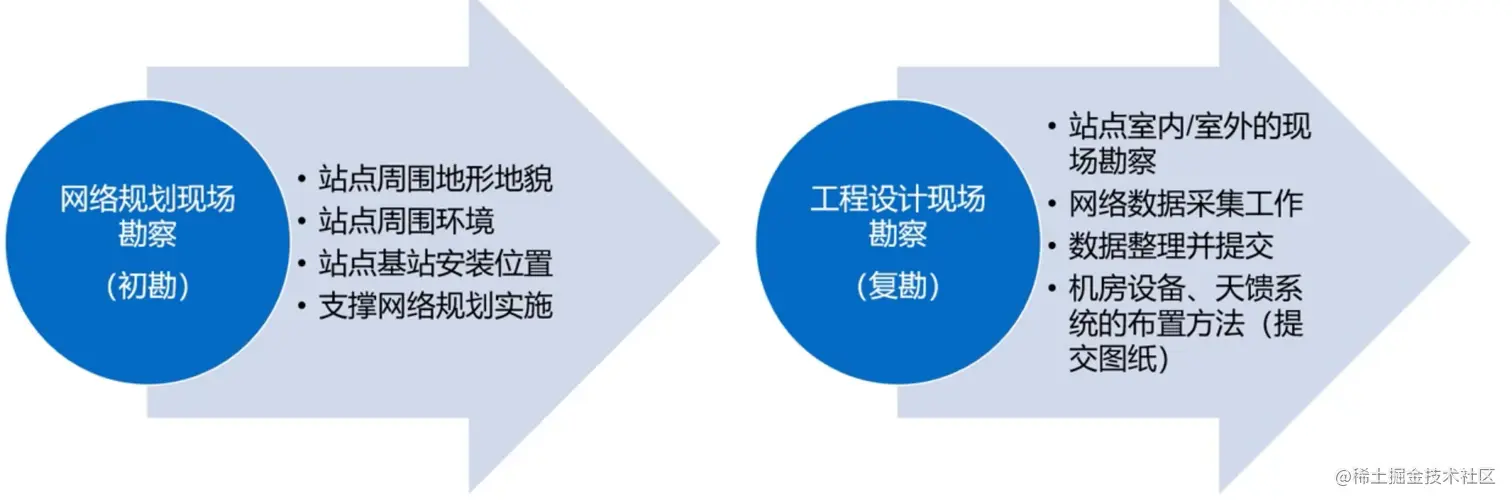

5G站点勘察工作内容包括:站址勘察原则、站址勘察流程、天面勘察指引、开关电源勘察指引、蓄电池勘察指引、空调勘察指引、备选站址建议和站址勘察报告。5G站址勘察报告为站点勘察工作的最终输出结果。

1.2.5 5G工程执行-5G仿真设计

5G仿真设计内容包括:精细化覆盖预测、RF参数规划、MM广播权值优化调整。

精细化覆盖预测: 基于5G仿真评估和5G勘察结果，确定具体且可执行的5G仿真设计方案。在这个过程中，需要根据勘察、建设情况滚动更新，结果支撑站点落地，并减轻工程优化压力。

RF参数规划:在下行方向，采用功率分配方式进行规划，对SSB、Common PDCCH、Common PDCCH中的DCI(RMISDCI、Paging DCl、OSI DCI) 、 User PDCCH、PDSCH Msg-2、CSI-RS进行静态功率调整，即相对于"基准功率”，设置偏置。在上行方向，采用功率控制方式进行规划，对PRACH、PUCCH. PUSCH、SRS进行规划。RF参数规划的目的是保证5G网络信道质量可以满足不同场景下业务的需求。5G下行发射功率仍以EPRE功率来表征，相比4G的CRS EPRE,5G系统以SSBEPRE来表征，且SSS EPRE与PBCH DM-RS EPRE功率相等;信道功率配置和小区SSB信号功率相关联，组网规划时，可根据链路预算和覆盖容量仿真结果进行规划，一般可参考参标默认值进行配置。

MM广播权值优化:由于5G采用波束管理，天线权值设置对网络容量和覆盖效果产生较大影响。所以，在不同场景下对天线权值进行有针对性的选择非常重要。天线权值的概念与广播波束和业务信道的波束息息相关。在网络规划时，重点考虑SSB波束的设置问题。当前SSB的波束选择有多种组合，常见的组合包括:单波束、8波束、1+7波束、2+4波束。上述四种波束的实现都需要不同的天线权值。天线权值使用LMT软件配置到AAU中生效。

1.2.5 5G工程执行-5G参数规划

PRACH ZC根规划原则2∶若无法保证邻区小区的ZC根错开，可调整PRACH频域起始位置，避免邻近小区Preamble冲突。除此之外，建议按照如下顺序，依次为NR小区进行PRACH ZC根保证，保证"需要较多PRACHZC根”的小区能够分配到合适的Prach Zc根:高速大半径小区>高速小半径小区>普通大半径小区>普通小半径小区。

TA/TAL规划:5G位置区（跟踪区）规划的原则与LTE相同。NR复用LTE站址建网时，NR可以借鉴/使用LTE的TAC。位置区规划不宜过大，也不宜过小。过大，则可能导致寻呼过载;过小，则会导致位置区频繁更新(TAU)，信令开销较大、或导致信令风暴。
