1. FastDFS简介

FastDFS 是一个开源的高性能分布式文件系统（DFS）。 它的主要功能包括：文件存储，文件同步和文件访问，以及高容量和负载平衡。主要解决了海量数据存储问题，特别适合以中小文件（建议范围：4KB < file_size <500MB）为载体的在线服务。

FastDFS开源地址 （https://github.com/happyfish100/libfastcommon）

  • FastDFS主要解决了大容量的文件存储和高并发访问的问题，文件存取时实现了负载均衡
  • FastDFS实现了软件方式的RAID，可以使用廉价的IDE硬盘进行存储
  • 支持存储服务器在线扩容
  • 支持相同内容的文件只保存一份，节约磁盘空间
  • FastDFS只能通过Client API访问，不支持POSIX访问方式
  • FastDFS特别适合大中型网站使用，用来存储资源文件（如：图片、文档、音频、视频等等）

2. FastDFS架构

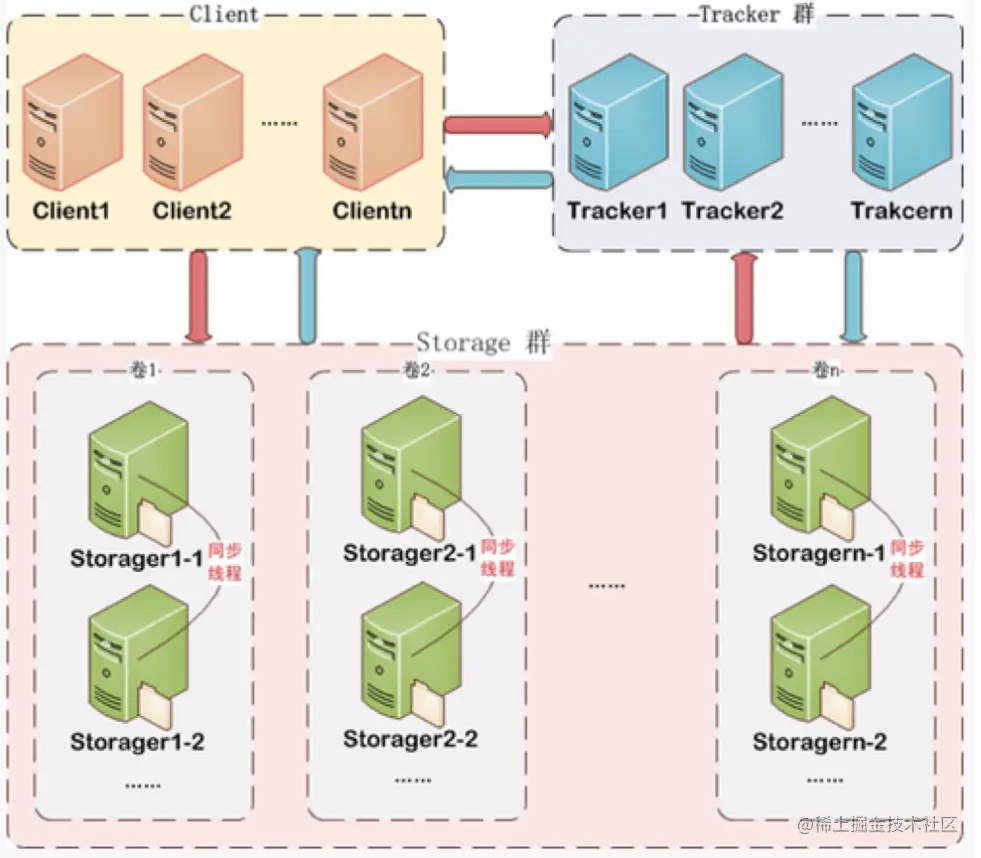

如图所示，FastDFS总体架构由三个部分构成

  • 客户端（Client）
  • 访问服务器（TrackerServer）
  • 存储服务器（StorageServer）


2.1 客户端 Client

客户端指的是访问FastDFS分布式存储的客户端设备，是上传下载数据的服务器，也就是我们自己的项目所部署在的服务器。

2.2存储服务器 StorageServer

StorageServer是数据存储服务器，文件和meta data都保存到存储服务器上。主要提供容量和备份服务；以 group 为单位，每个 group 内可以有多台 storage server，数据互为备份。

  • 可采用高可用的方式进行数据存储
  • FastDFS集群当中StorageServer按组(Group/volume)提供服务，不同组的StorageServer之间不会相互通信，同组内的StorageServer之间会相互连接进行文件同步
  • Storage server采用binlog文件记录文件上传、删除等更新操作。binlog中只记录文件名，不记录文件内容
  • 文件同步只在同组内的Storage server之间进行，采用push方式，即源头服务器同步给目标服务器

2.3访问服务器 TrackerServer

TrackerServer是访问（或者翻译为跟踪）服务器，是Client访问StorageServer的入口。

负责管理所有的 storage server和 group，每个 storage 在启动后会连接 Tracker，告知自己所属 group 等信息，并保持周期性心跳。

TrackerServer起到几个作用:

  • 【服务注册】 管理StorageServer存储集群，StorageServer启动时，会把自己注册到TrackerServer上，并且定期报告自身状态信息，包括磁盘剩余空间、文件同步状况、文件上传下载次数等统计信息
  • 【服务发现】 Client访问StorageServer之前，必须先访问TrackerServer，动态获取到StorageServer的连接信息

TrackerServer的高可用：为了保证高可用，一个FastDFS集群当中可以有多个TrackerServer节点，由集群自动选举一个leader节点。

2.4 文件存储

与大多数分布式文件系统类似，FastDFS可以将文件以及相关的描述信息(MetaData)保存到StorageServer当中。

文件存储以后将返回唯一的“文件标识”，“文件标识”由"组名"和"文件名"两部分构成

MetaData是文件的描述信息，如 width=1024,heigth=768

3. FastDFS文件上传

文件上传原理如下：


FastDFS向使用者提供基本文件访问接口，比如upload、download、append、delete等，以客户端库的方式提供给用户使用。

Storage Server会定期的向Tracker Server发送自己的存储信息。当Tracker Server Cluster中的Tracker Server不止一个时，各个Tracker之间的关系是对等的，所以客户端上传时可以选择任意一个Tracker。

流程如下：

  1. client询问tracker可以上传到哪一个storage,或者指定获取某个组的storage
  2. tracker返回一台可用的storage
  3. client直接和storage通讯完成文件上传
  4. storage保存文件以后给client返回组名(volume)和文件名称

4. FastDFS文件下载

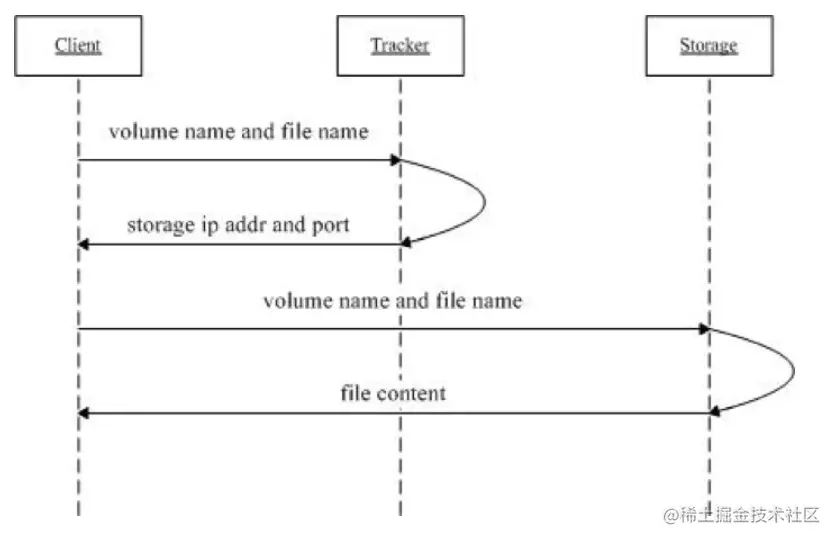

文件下载原理如下：


客户端uploadfile成功后，会拿到一个storage生成的文件名，接下来客户端根据这个文件名即可访问到该文件。

流程如下：

  1. client询问tracker下载文件的storage，参数为文件标识（组名和文件名）
  2. tracker返回一台可用的storage
  3. client直接和storage通讯完成文件下载

由于storage有多个存储节点，存储节点间的文件同步是在后台异步进行的，所以有可能出现在读的时候，文件还没有同步到某些storage server上，为了尽量避免访问到这样的storage，tracker按照如下规则选择group内可读的storage：

  1. 该文件上传到的源storage - 由于源头的地址被编码在文件名中，只要源头storage存活，优先返回
  2. 文件创建时间戳==storage被同步到的时间戳 且(当前时间-文件创建时间戳) > 文件同步最大时间（如5分钟) - 文件创建后，认为经过最大同步时间后，肯定已经同步到其他storage了
  3. 文件创建时间戳 < storage被同步到的时间戳。 - 同步时间戳之前的文件确定已经同步了
  4. (当前时间-文件创建时间戳) > 同步延迟阈值（如一天）。 - 经过同步延迟阈值时间，认为文件肯定已经同步了

4. FastDFS文件同步

写文件时，客户端将文件写至group内一个storage server即认为写文件成功，storage server写完文件后，会由后台线程将文件同步至同group内其他的storage server。

文件同步(添加/删除/修改)storage server之间进行，采用push方式，即源服务器同步给目标服务器；

每个storage写文件后，同时会写一份binlog，binlog里不包含文件数据，只包含文件名等元信息，这份binlog用于后台同步，storage会记录向group内其他storage同步的进度，以便重启后能接上次的进度继续同步；进度以时间戳的方式进行记录，所以最好能保证集群内所有server的时钟保持同步。

storage的同步进度会作为元数据的一部分汇报到tracker上，tracke在选择读storage的时候会以同步进度作为参考。

源头数据才需要同步，备份数据不需要再次同步，否则就会构成环路了。

5. FastDFS服务端文件目录

5.1 TrackerServer

|__data
|     |__storage_groups.dat：存储分组信息
|     |__storage_servers.dat：存储服务器列表
|__logs
   |__trackerd.log：tracker server日志文件

5.2 StorageServer

|__data

|     |__.data_init_flag：当前storage server 初始化信息

|     |__storage_stat.dat：当前storage server统计信息

|     |__sync：存放数据同步相关文件

|     |     |__binlog.index：当前的binlog文件索引号

|     |     |__binlog.### ：存放更新操作记录（日志）

|     |     |__${ip_addr}_${port}.mark：存放同步的完成情况

|     |

|     |__一级目录：256个存放数据文件的目录，如：00, 1F

|           |__二级目录：256个存放数据文件的目录

|__logs

   |__storaged.log：storage server日志文件

5. FastDFS的优缺点

FastDFS的优点：

- 分组存储，简单灵活；
- 对等结构，不存在单点；
- 文件`ID`由FastDFS生成，作为文件访问凭证。FastDFS不需要传统的`nameserver`或`metaserver`；
- 大、中、小文件均可以很好支持，可以存储海量小文件；
- 一台`storage`支持多块磁盘，支持单盘数据恢复；
- 提供了nginx扩展模块，可以和nginx无缝衔接；
- 支持多线程方式上传和下载文件，支持断点续传；
- 存储服务器上可以保存文件附加属性。

FastDFS的缺点：

- 直接按文件存储，可直接查看文件内容，缺乏文件安全性
- 不支持断点续传，对大文件将是噩梦
- 同步机制不支持文件正确性校验，降低了系统的可用性
- 部署难度比别的DFS更高
- 通过API下载，存在单点的性能瓶颈
