前言

日新计划可真头疼，每天更文养成习惯是好，但有时候没思路就很烦，回到正题，本篇回到很久之前的组件学习（安卓UI设计开发——Material Design(BottomSheetDialogFragment篇) - 掘金 (juejin.cn)），这次我们来看看许多APP首页常用的NavigationView——滑动菜单如何使用。

2/22 更正：NavigationView为导航视图，DrawerLayout为抽屉布局，一起组合成滑动菜单（实现侧滑交互体验）

正篇

首先，使用NavigationView前我们先创建一个新项目，我这里为了学习这些组件，命名为MaterialDemo，作为我们学习Materia组件的项目，然后因为要使用Material库的NavigationView，所以我们项目的app目录下的build.gradle文件中的dependencies闭包中添加下面依赖：

implementation 'com.google.android.material:material:1.8.0'
implementation 'de.hdodenhof:circleimageview:3.1.0'

其中第二个依赖是我们导入的开源项目CircleImageView，这可以让我们更容易实现图片圆形化，也就是这个滑动菜单栏上圆形头像的形成。

当然，新建的是Kotlin安卓空Activity项目，我们采用了ViewBinding，所以同时也要在该文件下启用ViewBinding,位置在android闭包中：

buildFeatures {
    viewBinding = true
}

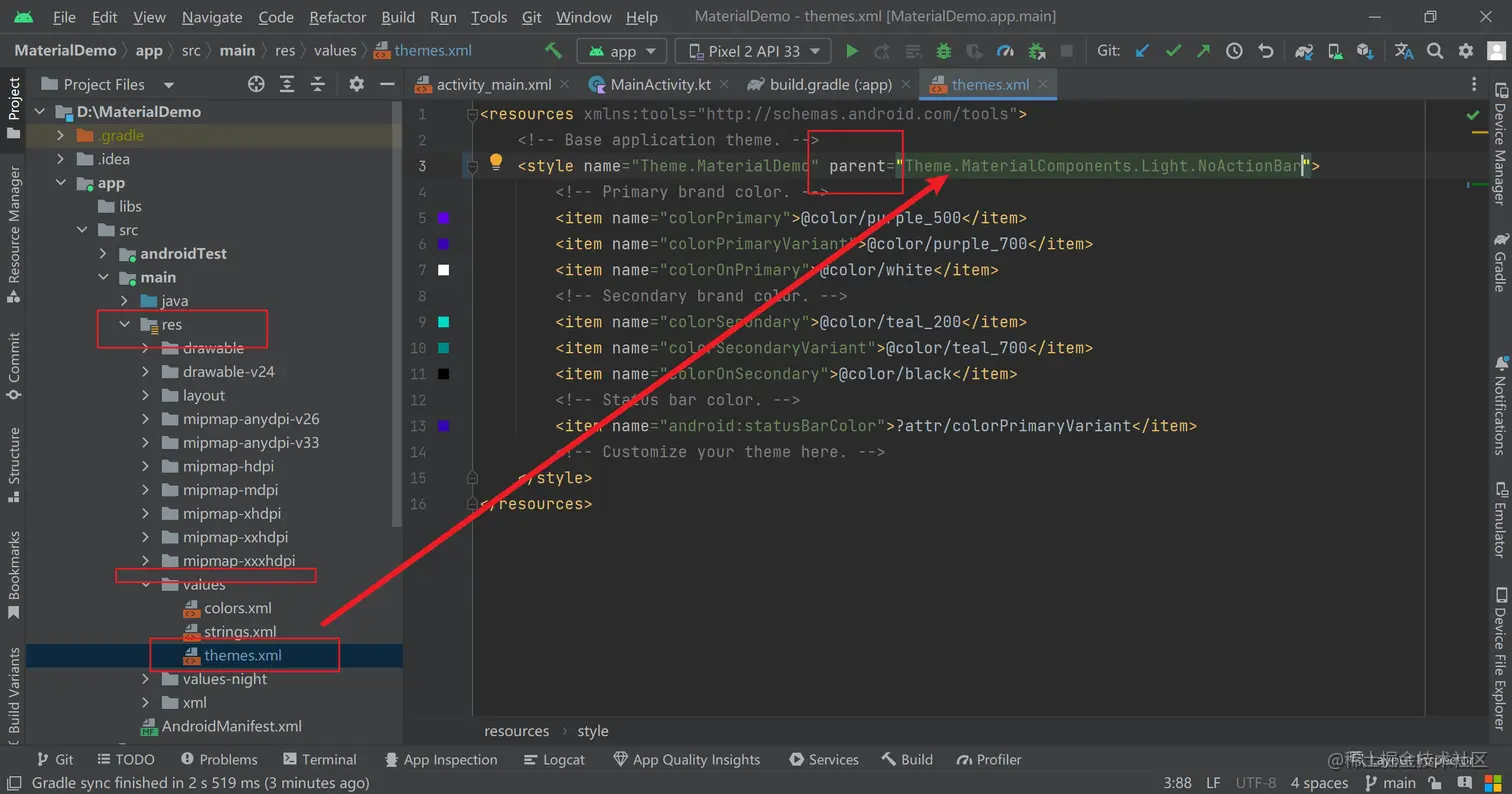

sync Gradle（同步 Gradle)完成后，我们再把res/values/theme.xml文件中AppTheme的parent主题换为Theme.MaterialComponents.Light.NoActionBar，用来适配我们的Material库组件：

我们还得事先准备几张图片备用（按钮，头像等），这里我放在了drawable-xxhdpi目录下，当然如果有需要可以到文末我的Github项目中找：

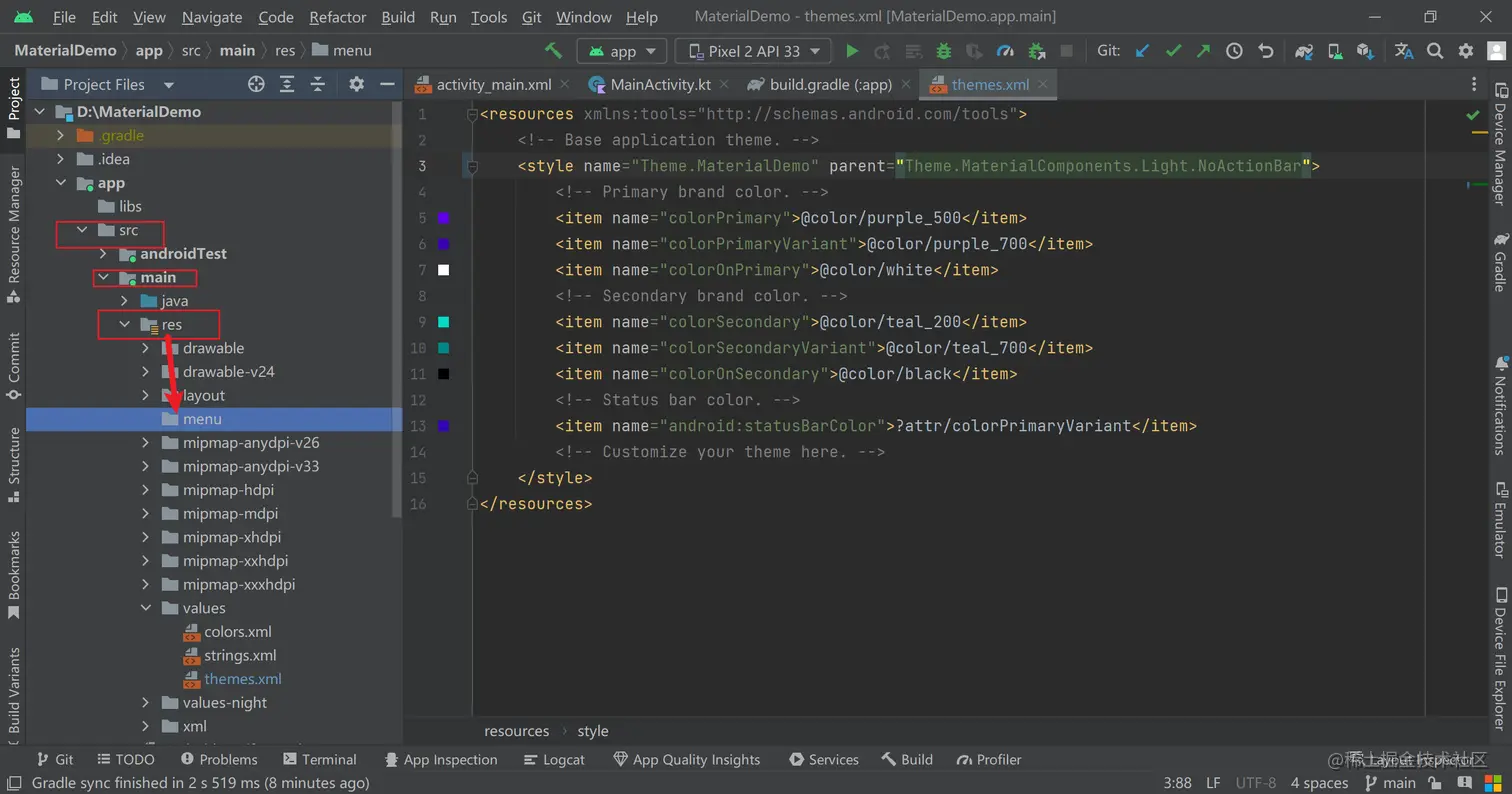

接着，我们在res目录下创建新的名为menu文件夹(和之前文章安卓开发基础——Menu菜单的使用 - 掘金 (juejin.cn)一样)：

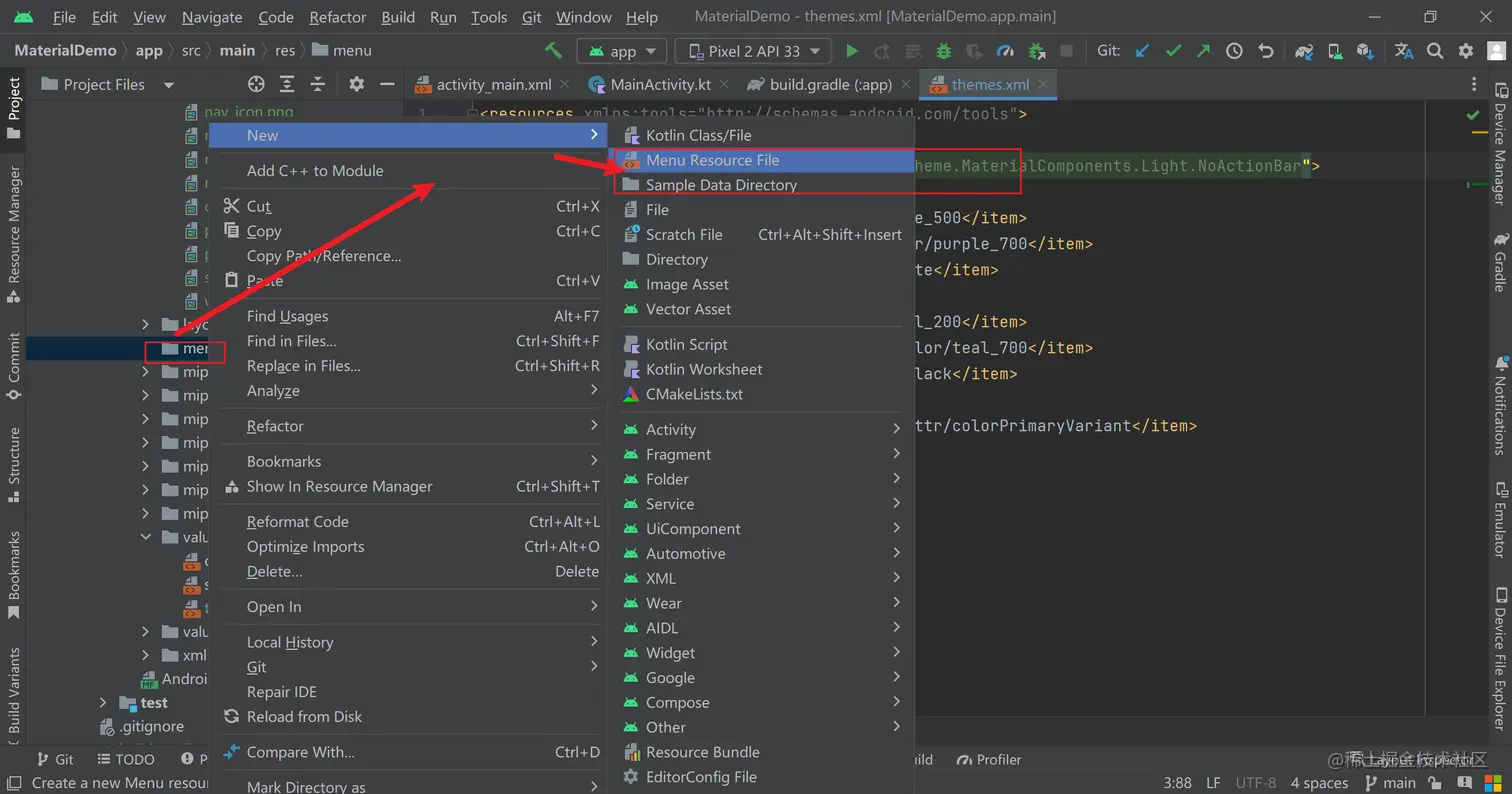

再在这个文件夹上右击->New->Menu resource file ，创建一个nav_menu.xml文件，添加下面的代码：

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <group android:checkableBehavior="single">
        <item
            android:id="@+id/navCall"
            android:icon="@drawable/nav_call"
            android:title="Call" />
        <item
            android:id="@+id/navFriends"
            android:icon="@drawable/nav_friends"
            android:title="Friends" />
        <item
            android:id="@+id/navLocation"
            android:icon="@drawable/nav_location"
            android:title="Location" />
        <item
            android:id="@+id/navMail"
            android:icon="@drawable/nav_mail"
            android:title="Mail" />
        <item
            android:id="@+id/navTask"
            android:icon="@drawable/nav_task"
            android:title="Tasks" />
    </group>
</menu>

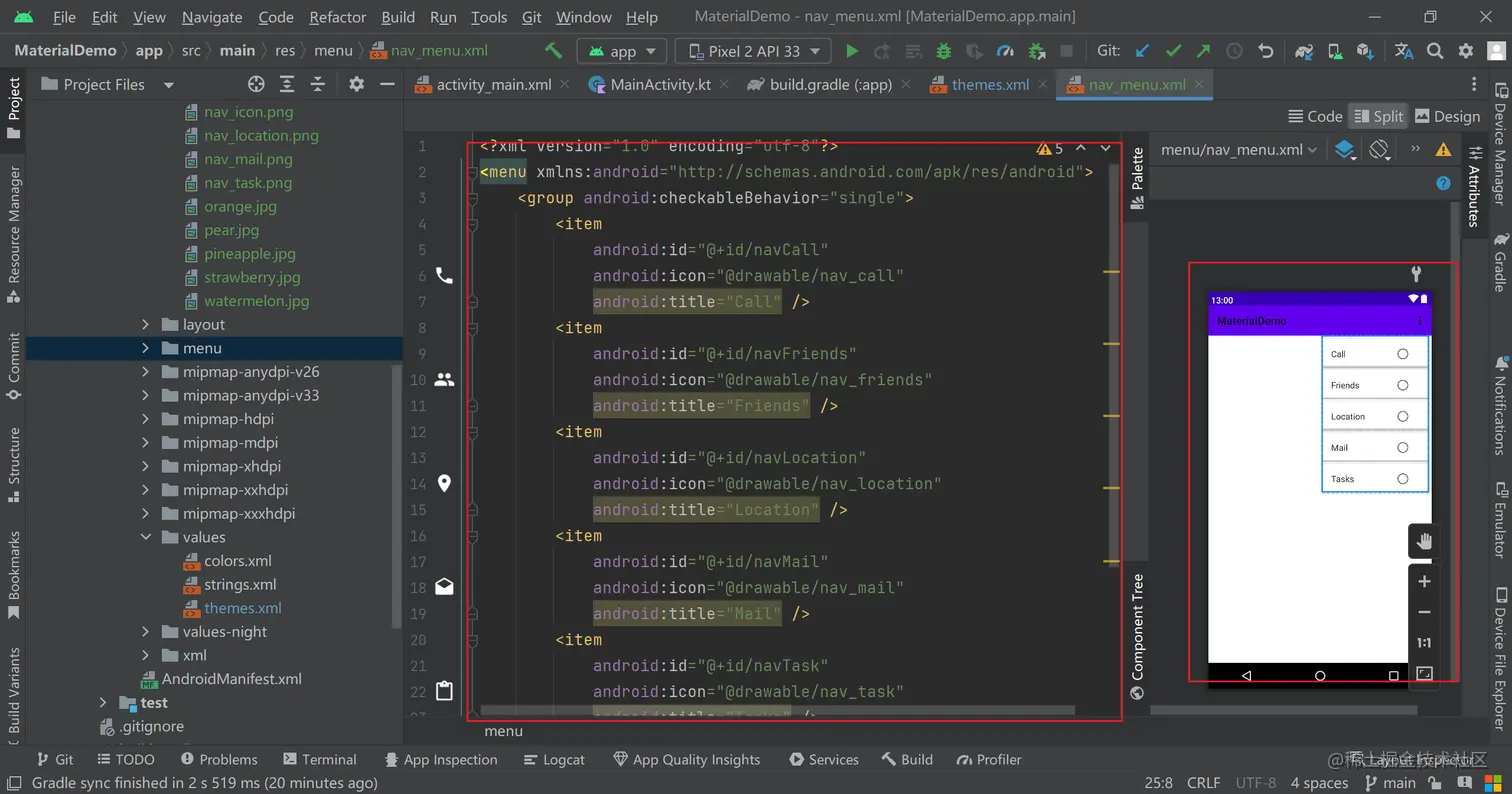

上面代码中我们加了一个group标签，并把其中的checkableBehavior属性设置为single，这样就能让菜单项变为只可以单选。然后我们就能预览到这个菜单样式，这就是我们即将用的具体的菜单项：

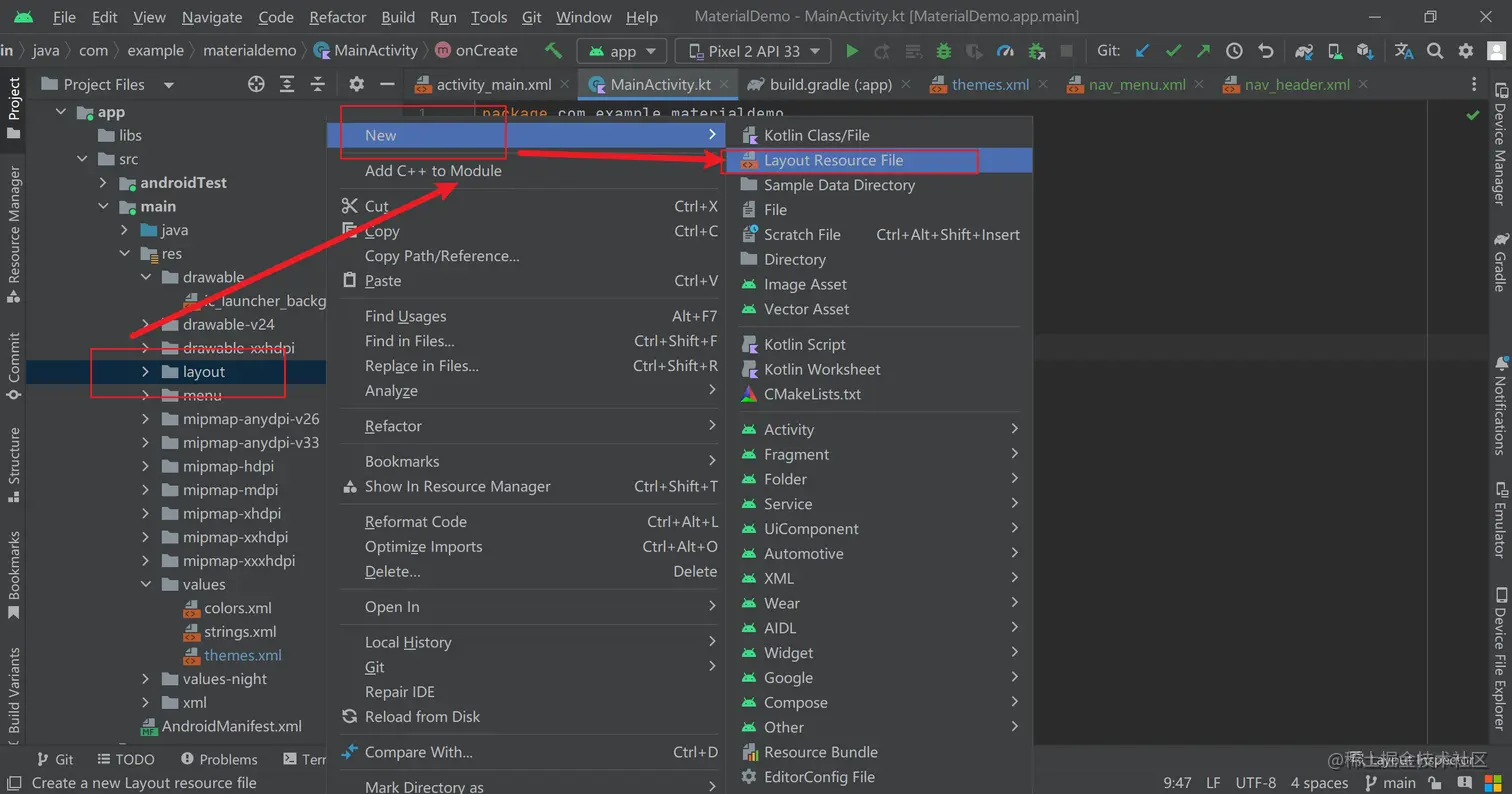

但NavigationView样式不是这个预览到的，因为有菜单项这样还是不够的，我们还需要准备一个herderLayout用于显示NavigationView的头部布局，这个布局可以按照需求来定制，这里我们就构建了头像、用户名和邮箱地址这三项，这个布局我们直接在layout目录正常创建布局文件就行，我们这里创建一个名为nav_header的XML布局文件：

该文件代码如下：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="180dp"
    android:padding="10dp"
    android:background="?attr/colorPrimary">

    <de.hdodenhof.circleimageview.CircleImageView
        android:id="@+id/iconImage"
        android:layout_width="70dp"
        android:layout_height="70dp"
        android:src="@drawable/nav_icon"
        android:layout_centerInParent="true" />

    <TextView
        android:id="@+id/mailText"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:text="tonygreendev@gmail.com"
        android:textColor="#FFF"
        android:textSize="14sp" />

    <TextView
        android:id="@+id/userText"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/mailText"
        android:text="Tony Green"
        android:textColor="#FFF"
        android:textSize="14sp" />

</RelativeLayout>

我们使用了相对布局（RelativeLayout）作为最外层布局，其中CircleImageView就是之前加依赖提到的开源控件，将我们的图片圆形化，和ImageView用法一样，这里我们用于构建圆形的头像图片，且设为居中，还有两个TextView分别就是我们的用户名和邮箱地址，用相对布局属性定位即可。

这些做完后，我们的准备阶段就完成了，接下来我们开始使用NavigationView控件：

我们先把布局添加NavigationView：

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawerLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />
    </FrameLayout>


    <com.google.android.material.navigation.NavigationView
        android:id="@+id/navView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:menu="@menu/nav_menu"
        app:headerLayout="@layout/nav_header"/>

</androidx.drawerlayout.widget.DrawerLayout>

Activity中：

package com.example.materialdemo

import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import com.example.materialdemo.databinding.ActivityMainBinding

class MainActivity : AppCompatActivity() {

    lateinit var binding: ActivityMainBinding
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        binding = ActivityMainBinding.inflate(layoutInflater)
        setContentView(binding.root)

        setSupportActionBar(binding.toolbar)

        supportActionBar?.let {
            it.setDisplayHomeAsUpEnabled(true)
            it.setHomeAsUpIndicator(R.drawable.ic_menu)
        }
        binding.navView.setCheckedItem(R.id.navCall)
        binding.navView.setNavigationItemSelectedListener {
            binding.drawerLayout.closeDrawers()
            true
        }
    }
}

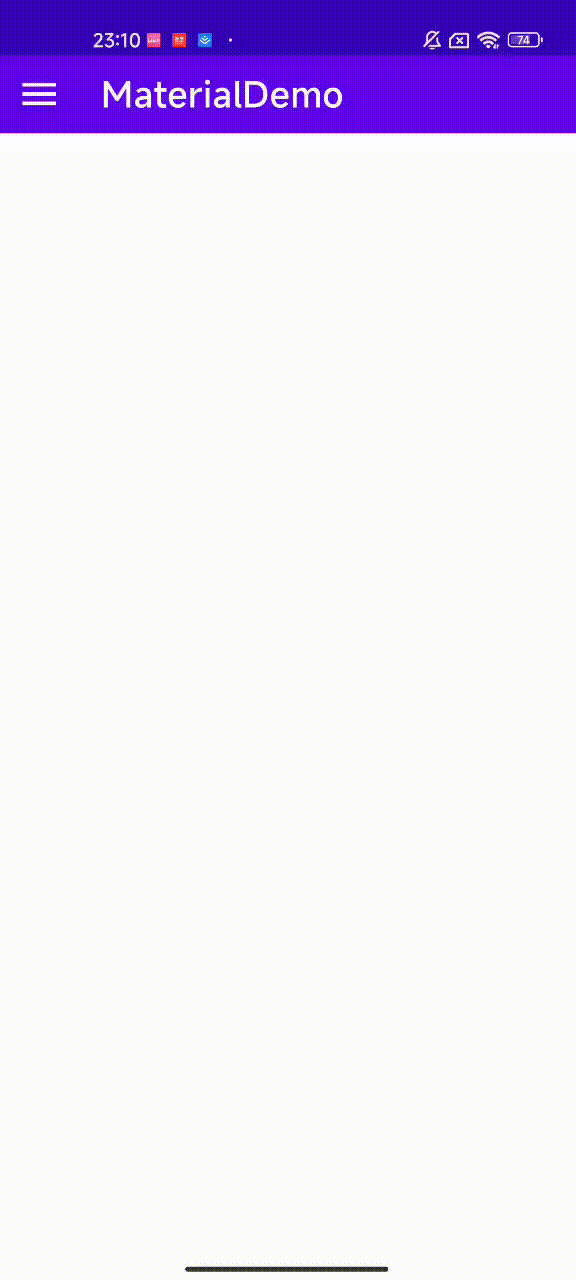

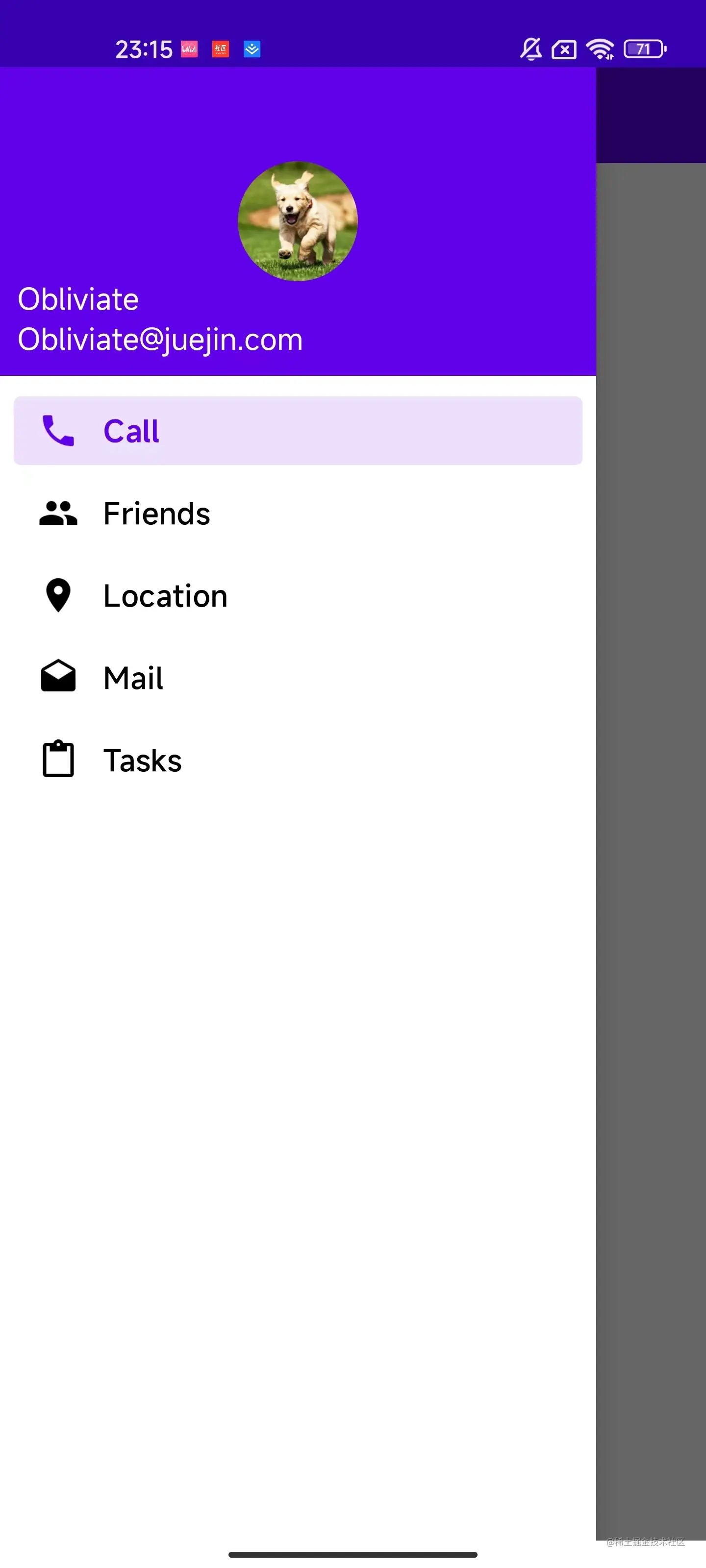

最终效果：

这里一开始忘记加我的项目地址了，现在补上：GitHub - ObliviateOnline/MaterialDemo: Material库组件学习

总结

今天学了NavigationView，结果忘记写前面的滑动菜单DrawerLayout和标题栏Toolbar控件了，下一篇就把前面的构建过程给理一遍。
