计算机网络网络层之互联网控制报文协议（ICMP）

TIPS：大部分知识出自哈尔滨工业大学李全龙老师的课程讲解。

• 互联网控制报文协议ICMP（Internet control message protocol）支持主机或路由器：
  • 差错（或异常）报告
  • 网络探寻
• 两类ICMP报文：
  • 差错报告报文（5种）
    • 目的不可达
    • 源抑制（source quench）
    • 超时/超期
    • 参数问题
    • 重定向（redirect）
  • 网络探寻报文（2组）
    • 回声（Echo）请求与应答报文（reply）
    • 时间戳请求与应答报文

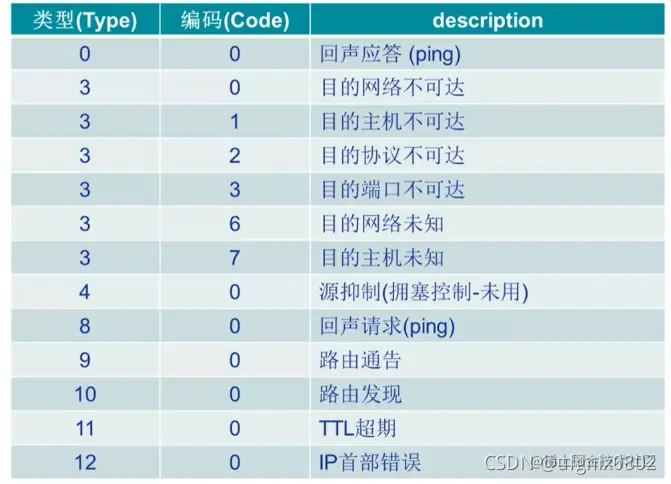

ICMP报文

例外情况

• 几种不发送ICMP差错报告报文的特殊情况：
  • 对ICMP差错报告不再发送ICMP差错报告报文
  • 除第一个IP数据报分片外，对所有后续分片均不发送ICMP差错报告报文
  • 对所有多播IP数据报均不发送ICMP差错报告报文
  • 对具有特殊地址（如127.0.0.0或0.0.0.0）的IP数据报不发送ICMP差错报告报文
• 几种ICMP报文已不再使用
  • 信息请求与应答报文
  • 子网掩码请求和应答报文
  • 路由器询问和通告报文

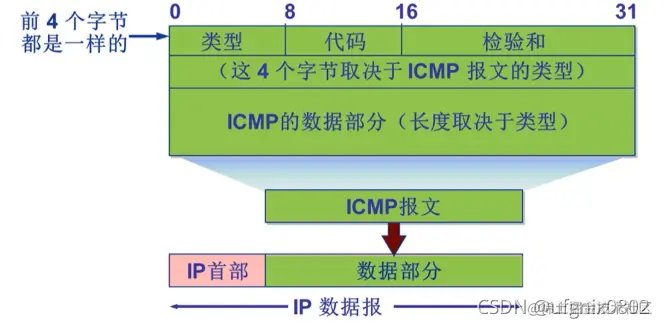

ICMP报文的格式

• ICMP报文封装到IP数据报中传输

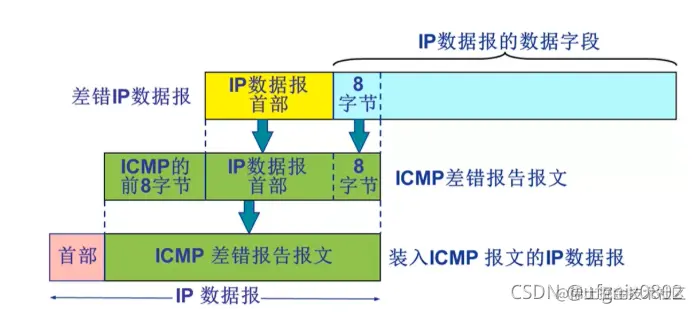

ICMP差错报告报文数据封装

ICMP的应用举例：Traceroute

• 源主机向目的主机发送一系列UDP数据报
  • 第1组IP数据报TTL=1
  • 第2组IP数据报TTL=2，etc.
  • 目的端口号为不可能使用的端口号
• 当第n组数据报（TTL=n）到达第n个路由器时：
  • 路由器丢弃数据报
  • 向源主机发送ICMP报文（type=11，code=0）
  • ICMP保温携带路由器名称和IP地址信息
• 当ICMP报文返回到源主机时，记录RTT

停止准则

• UDP数据报最终达到目的主机
• 目的主机返回“目的端口不可达”ICMP（type=3，code=3）
• 源主机停止
