用户从输入URL到页面展示，发生了什么？

导航流程

1. 浏览器进程根据用户的输入来判断是搜索内容还是网址，如果是搜索内容，则使用默认的搜索引擎拼接搜索内容成新的URL来继续；如果是网址，则根据URL拼接合适的协议形成新的URL；
2. 用户回车，此时该界面呈loading状态；
3. 浏览器进程将URL发送给网络进程（通过进程间的通信IPC）；
4. 网络进程获取到URL后先去本地缓存去查找是否有对应的资源，如果有则拦截请求，直接返回200，否则进入网络请求过程；
5. 网络进程请求DNS返回对应的IP和端口号（这里涉及到DNS查找的过程），首先是去本地查找是否缓存过域名，如果有就直接返回，如果没有就是逐级查找的过程：去顶级域（.com，.cn，.pro...）查找根域名的IP(例：baidu.com、taobao.com、juejin.cn...)，查找到后在根域名服务器上查找三级域的地址（www.baidu.com, www.juejin.cn...） 解析出当前域名的IP和端口，如果没有端口，http默认80，https 默认443，如果是https，还需要建立TLS连接；
6. 接着3次握手建立TCP连接，http请求加上TCP头（包括源端口号，目的端口号和保证数据顺序的序号）向下传输；
7. 网络层加上IP头部（包括源IP地址，目的IP地址）接着向下传输；
8. 底层通过物理网络传输给目的服务器主机
9. 目的服务器主机的网络层接收到数据包，解析出IP头部，数据包，将数据包向上传输；
10. 目的服务器主机的传输层收到数据包后解析出TCP头部，端口号和数据包，将数据包向上一层应用层传输；
11. 目的服务器主机的应用层HTTP根据请求头和请求体来处理，如果该请求需要重定向，则返回301/302，以及对应的重定向URL返回。非重定向状态下，根据请求头中的缓存字段：Cache Control，If-Modified-Since， If-None-Match来等来决定内容是否过期，强缓存优先级协商缓存优先级，，若未过期则直接返回304， 若过期则返回新鲜数据。
12. 响应数据又顺着应用层-传输层-网络层-物理链路层-源主机-源主机网络层-源主机传输层-源主机应用层返回到源主机浏览器的网络进程
13. 数据传接收成，TCP4次挥手断开连接，若HTTP头部有connection:keep-alive 信息，则该TCP连接不断开；
14. 网络进程接解析出来HTTP的响应头数据，将其转发给浏览器进程。浏览器进程根据相应内容类型：content-type来进行接下来的操作，如果是下载类型，则浏览器进程会提交给浏览器的下载管理器，至此该URL的导航流程也结束。如果是HTML，则浏览器进程会发送CommitNavigation消息到渲染进程，发送时会带着响应头及相应内容。
15. 渲染进程接收到CommitNavigation 消息后便开始准备接收HTML数据，接收方式是直接和网络进程建立数据管道。
16. 渲染进程向浏览器进程“确认提交”，这是告诉浏览器说我已经准备好接收和解析HTML 资源了；
17. 浏览器进程更新页面状态（更新前进/后退箭头的状态/，loading态等）；

渲染流程

1. 将HTML转化成DOM树

2. 样式计算： 生成styleSheets，将样式表中的属性值标准化，计算DOM树中每个节点的具体样式（涉及到CSS集成规则和层叠规则）

3. 布局阶段（计算DOM树中可见元素的几何位置，这个过程叫做布局）：

   • 创建布局树（Layout tree），其实就是DOM Tree + ComputedStyle = Layout Tree


   • 布局计算


4. 分层，对布局树分层（对于特殊的CSS属性，渲染引擎会为特定的节点生成专用的图层Layer Tree）：

   •  拥有层叠上下文属性的元素会被提升为单独的一层


   •  需要裁剪（clip）的地方会创建为图层


5. 图层绘制

   •  渲染引擎会把图层拆分成很多很小的绘制指令，按照顺序组成待绘制列表;

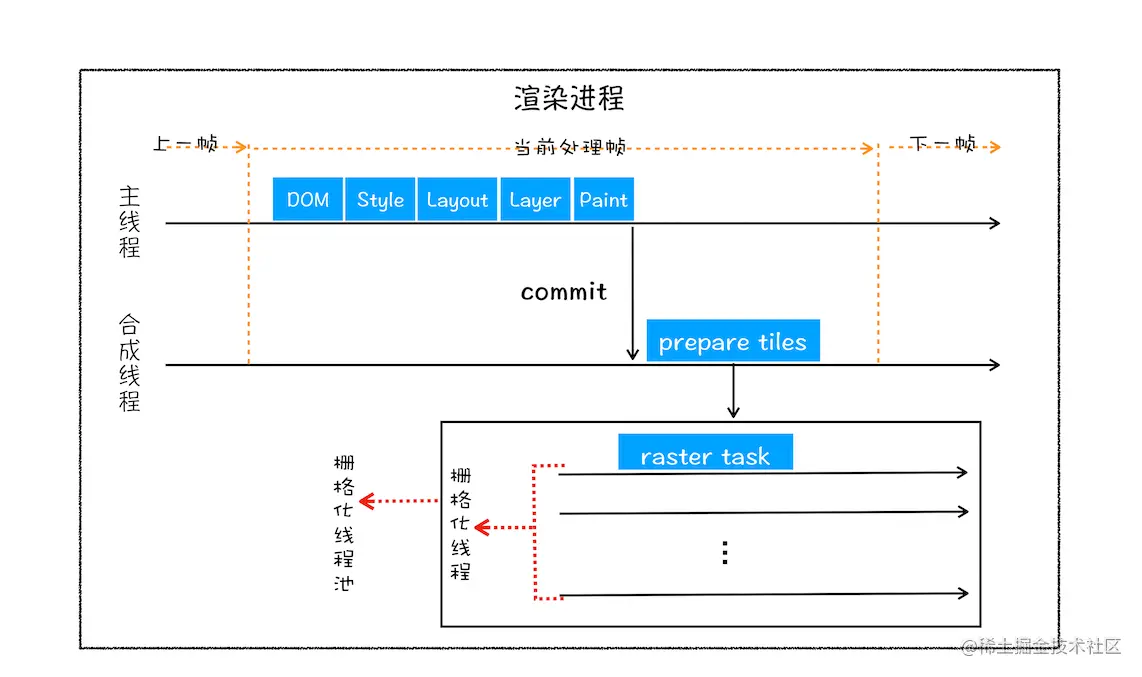

   •  渲染进程中的主线程将绘制列表提交给合成线程（如下图所示）


   •

   • 合成线程将图层划分为很多很小的图块，并在光栅化线程池中将图块转换为位图

   •

   • 通常栅化过程通常都会使用到GPU来加速，生成的位图会被保存到GPU内存中（GPU运行在GPU进程中，这里涉及到了进程间的通信）

   •

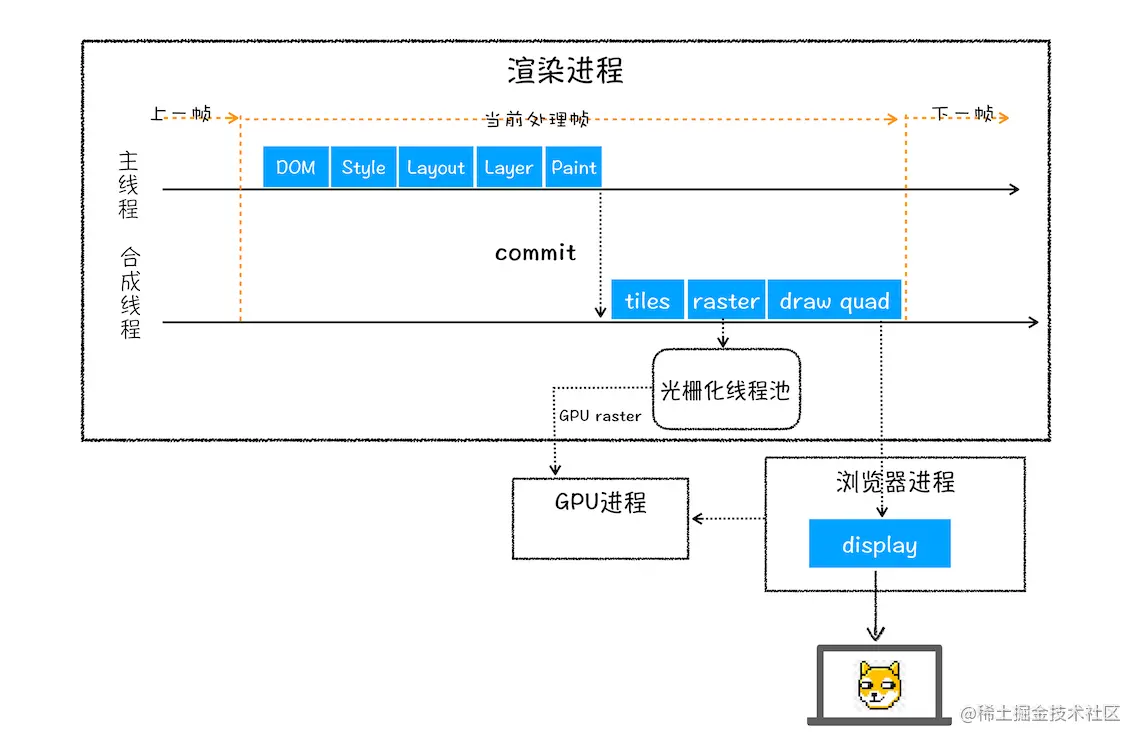

6. 合成与显示

   • 当所有的图块都被光栅化后，合成线程会提交一个DrawQuad命令给浏览器进程
   • 浏览器进程接收到该命令后会将页面绘制到内存中，最终再将内存展示到显示器上
   •

至此从用户输入URL回车到页面显示，整个过程如上文所述。参考《浏览器工作原理与实践》

简易流程图

graph LR
DOM --- Style --- LayoutTree --- LayerTree --- Paint --- Tiles --- Raster --- DrawQuad --- Display

从上述过程可以很好的理解为什么重排会比重绘更消耗性能，重排会从第一步一直直走到最后，而重绘不需要走 布局流程，即跳过Layout，Layer。如下图所示

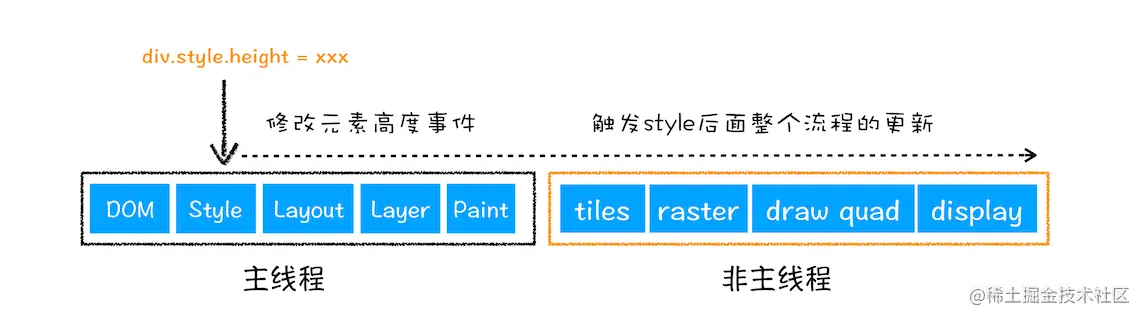

重排

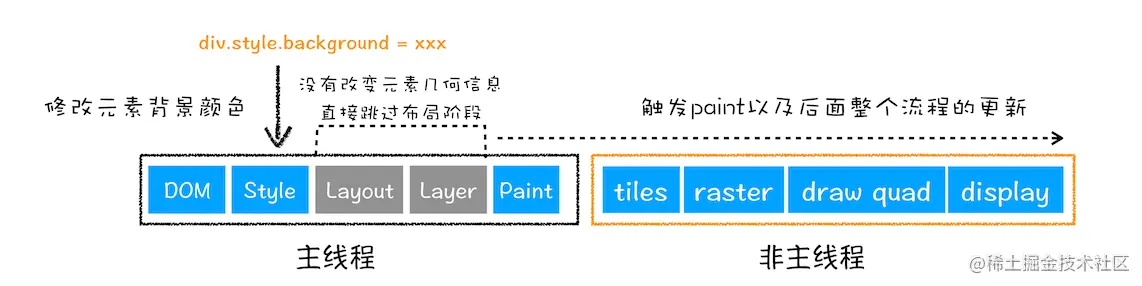

重绘

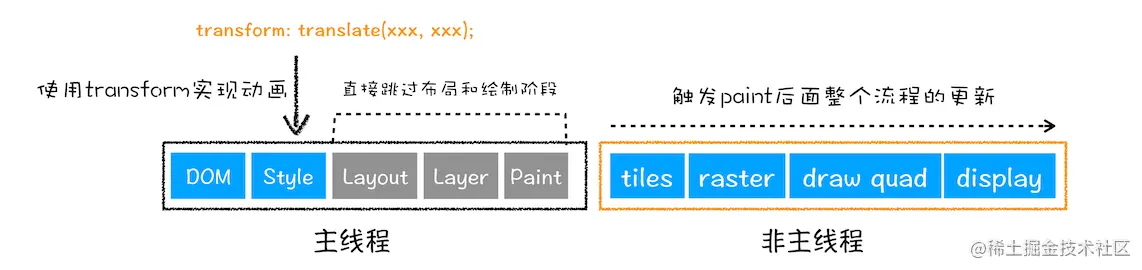

合成

可以通过css 属性（will-change:transform,transform 等）避开重排和重绘阶段，直接在非主线程上执行合成操作。这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。
