1 背景

我们在ArcMap中可以直接通过symbol功能对图层进行定制化配图。但是，如果我们将配好图的shp图层在GeoServer中发布时，会发现图层样式完全丢失了。其实原因很简单，用ArcMap配好的图层，其样式文件并不是保存在shp中，而是保存在mxd或者msd中。

那么如何才能让GeoServer发布的图层也能达到定制化配图的效果呢？

2 SLD简介

SLD是风格化图层描述器（Styled Layer Descriptor）的简称，是2005年OGC提出的一个标准，这个标准在一定条件下允许WMS服务器对地图可视化的表现形式进行扩展。在没有SLD之前，只能使用一些已经在服务器上规定好的样式来对地图进行可视化。而当使用了实现了SLD标准之后，它允许我们从客户端来对地图进行定义自己的样式，分级显示等操作，极大的扩展了地图可视化的灵活性。

该SLD-规范是采用XML定义地图显示样式，通过自定义SLD来配置地图图层渲染的可视化风格，可以设置过滤器，自定义图例等。rule是SLD最重要的一个元素，因为她允许根据给定的某个参数（使用过滤器）对数据集进行分类，所有的与分类有关的重要参数都必须在rule元素中设置。

对于使用SLD来进行地图的自定义样式，则必须结合使用SE（Symbology Encoding）这个标准。SE是OGC的另一个标准，这个也是基于XML模式定义的，这个标准允许我们自定义不同的符号样式来表达地图上不同的要素。SLD文件使用这种语言，这样在地图渲染时地图服务可以解释由用户定义的样式。

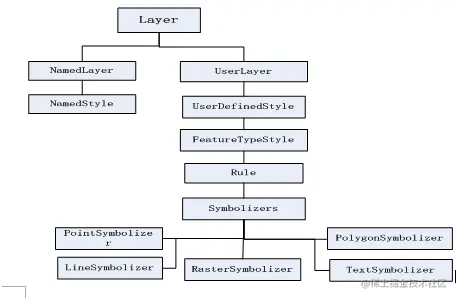

SLD文档的元素架构如下：



一个SLD样式文档一般包含一个部分，而最重要的如下：

FeatureTypeStyle：这一部分是整个样式文档的根节点，并说明什么是它的样式将被应用的特征类型。FeatureTypeStyle包含一个或者多个Rule元素，Rule元素允许有条件的映射。

RULE（规则）：规则是根据属性条件和地图比例尺来对要素进行分组渲染，一般RULE中只允许渲染一种类型的要素，即点，线，面等其中的一种，但是可以和注记同时使用。

Symbolizer（符号）：Symbolizer指定数据应该如何可视化，在1.0的标准中包含五忠类型的Symbolizer，分别是PointSymbolizer（点符号）、LineSymbolizer(线符号)、PloygonSymbolizer(面符号)、TextSymbolizer(注记)、RasterSymbolizer(栅格)。

通过SLD可以设置的不仅仅是简单的颜色和厚度。点可以设置成常用的形状，如圆形，方形，星形，甚至可以是自定义的图片图形或文字来指定；线可以渲染成虚线或者点虚线等，多边形可以填充自定义的平铺图像，样式可以基于数据的属性给定，以至于要素能够

被渲染成不同的风格。

常用参数说明：

符号含义
<Name>样式名称
<FeatureTypeStyle>要素样式
<Rule>规则
<ogc:Filter>过滤器
<ogc:PropertyIsBetween>用来定义在两个属性值之间的过滤器
<ogc:PropertyIsLessThan>用来定义在小于某个属性值的过滤器
<ogc:PropertyIsGreaterThan>用来定义在大于某个属性值的过滤器
<ogc:PropertyName>属性字段名
<ogc:Literal>属性值
<PointSymbolizer>点标记器
<LineSymbolizer>线标记器
<PolygonSymbolizer>面标记器
<CssParameter   name="fill">填充颜色
<CssParameter   name="font-family">字体
<CssParameter   name="font-style">字体样式
<CssParameter   name="font-size">字体大小



3 以polygon图层为例，详细讲解

3.1基本颜色填充

3.1.1 结构

… PolygonSymbolizer****
…… Fill填充
……… CssParameter  name="fill"颜色
……… CssParameter  name="fill-opacity"透明度
…… Stroke边界
……… CssParameter  name="stroke"颜色
……… CssParameter  name="stroke-width"宽度

3.1.2示例

带有边界透明的多边形

SLD：

<FeatureTypeStyle>
    <Rule>
        <PolygonSymbolizer>
        <Fill>
         <CssParameter   name="fill">#AAAAAA</CssParameter>
         <CssParameter   name="fill-opacity">0.5</CssParameter>
       </Fill>
       <Stroke>
        <CssParameter   name="stroke">#000000</CssParameter>
        <CssParameter   name="stroke-width">1</CssParameter>
      </Stroke>
     </PolygonSymbolizer>
    </Rule>
   </FeatureTypeStyle>

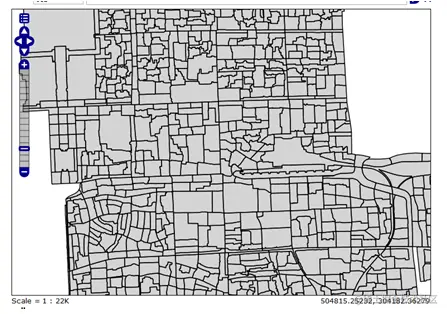

效果：

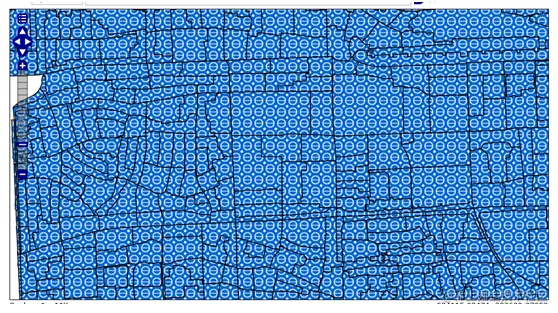

3.2图片填充

3.2.1结构

… PolygonSymbolizer****
…… Fill
……… GraphicFill
………… Graphic
…………… ExternalGraphic
……………… OnlineResource图片来源
……………… Format图片格式
…………… Size大小

3.2.2示例

带有使用图片填充的多边形

SLD：

<FeatureTypeStyle>
    <Rule>
       <PolygonSymbolizer>


            <Fill>


              <GraphicFill>


                <Graphic>


                    <ExternalGraphic>


                     <OnlineResource xlink:type="simple"   xlink:href="20101.gif" />


                   <Format>image/gif</Format>


                    </ExternalGraphic>


                    <Size>20</Size>


                </Graphic>


              </GraphicFill>


            </Fill>


            <Stroke>


              <CssParameter   name="stroke">#000000</CssParameter>


              <CssParameter   name="stroke-width">1</CssParameter>


            </Stroke>


        </PolygonSymbolizer>


  </Rule>
   </FeatureTypeStyle>

效果：



3.3注记显示

3.2.1结构

… TextSymbolizer****
…… Label
……… ogc:PropertyName注记的属性字段名称
…… Font字体
……… CssParameter  name="font-family"字体类型
……… CssParameter  name="font-size"字体大小
……… CssParameter  name="font-style"字体样式
……… CssParameter  name="font-weight"字体加粗
…… LabelPlacement注记的位置
……… PointPlacement注记点位置
………… AnchorPoint
…………… AnchorPointX
…………… AnchorPointY
………… Displacement
…………… Displacement X
…………… Displacement Y
………… Rotation设置旋转角度
…… Fill填充
……… CssParameter  name="fill"填充颜色

3.2.2示例

带有注记的填充色透明的多边形

SLD:

<TextSymbolizer>
         <Label>
             <ogc:PropertyName>COMNAME</ogc:PropertyName>
         </Label>
         <Font>
             <CssParameter name="font-family">微软雅黑</CssParameter>
             <CssParameter name="font-size">15</CssParameter>
             <CssParameter name="font-style">normal</CssParameter>
             <CssParameter name="font-weight">bold</CssParameter>
         </Font>
         <LabelPlacement>
             <PointPlacement>
                  <AnchorPoint>
               <AnchorPointX>0.5</AnchorPointX>
               <AnchorPointY>0.5</AnchorPointY>
               </AnchorPoint>
             </PointPlacement>
         </LabelPlacement>
         <Fill>
             <CssParameter name="fill">#FF5226</CssParameter>
         </Fill>
         <VendorOption name="followLine">true</VendorOption>
    </TextSymbolizer>

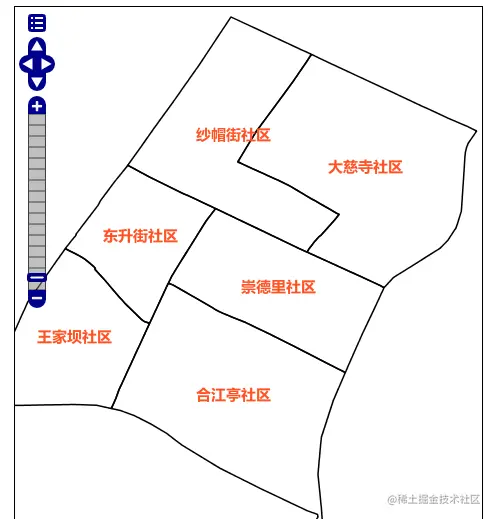

效果：



3.4 分属性渲染

3.4.1结构

… PolygonSymbolizer****
…… Rule
……… Filter
……… PolygonSymbolizer
……… TextSymbolizer

3.4.2示例

根据属性字段值范围用不同颜色渲染。

SLD：

<FeatureTypeStyle>


<Rule>


<Name>SmallCOMM</Name>


<Title>Less Than 510104024008</Title>


<ogc:Filter>


<ogc:PropertyIsLessThan>


<ogc:PropertyName>COMID</ogc:PropertyName>


<ogc:Literal>510104024008</ogc:Literal>


</ogc:PropertyIsLessThan>


</ogc:Filter>


<PolygonSymbolizer>


  <Fill>


 <CssParameter   name="fill">#66FF66</CssParameter>


 </Fill>


 </PolygonSymbolizer>


</Rule>


<Rule>


<Name>MediumCOMM</Name>


<Title>510104024008 to 510104024011</Title>


<ogc:Filter>


<ogc:And>


<ogc:PropertyIsGreaterThanOrEqualTo>


<ogc:PropertyName>COMID</ogc:PropertyName>


<ogc:Literal>510104024008</ogc:Literal>


</ogc:PropertyIsGreaterThanOrEqualTo>


<ogc:PropertyIsLessThan>


<ogc:PropertyName>COMID</ogc:PropertyName>


<ogc:Literal>510104024011</ogc:Literal>


</ogc:PropertyIsLessThan>


</ogc:And>


</ogc:Filter>


<PolygonSymbolizer>


<Fill>


<CssParameter name="fill">#33CC33</CssParameter>


</Fill>


</PolygonSymbolizer>


</Rule>


<Rule>


<Name>LargeCOMM</Name>


<Title>Greater Than 510104024011</Title>


<ogc:Filter>


<ogc:PropertyIsGreaterThan>


<ogc:PropertyName>COMID</ogc:PropertyName>


<ogc:Literal>510104024011</ogc:Literal>


</ogc:PropertyIsGreaterThan>


</ogc:Filter>


<PolygonSymbolizer>


<Fill>


<CssParameter name="fill">#009900</CssParameter>


</Fill>


</PolygonSymbolizer>


</Rule>


</FeatureTypeStyle>

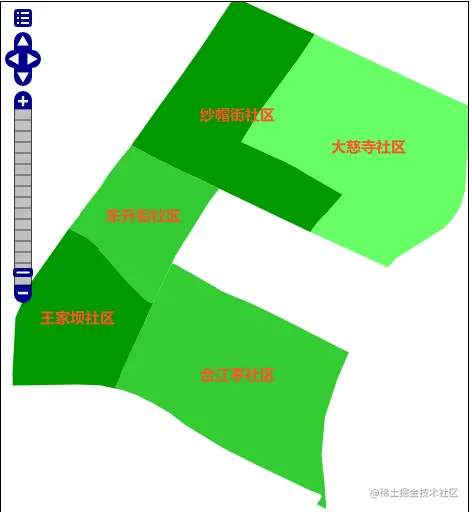

效果：



在SLD中还根据3.3的注记写法，增加了注记的显示。

3.5分级渲染

3.5.1结构

… PolygonSymbolizer****
…… Rule
……… MinScaleDenominator
……… MaxScaleDenominator
……… PolygonSymbolizer
……… TextSymbolizer



3.5.2示例

通过设置不同比例尺时的显示颜色，展示不同的效果。

SLD：

<FeatureTypeStyle>


<Rule>


<Name>Large</Name>


<MaxScaleDenominator>5746</MaxScaleDenominator>


<PolygonSymbolizer>


<Fill>


<CssParameter name="fill">#CCCCCC</CssParameter>


</Fill>


<Stroke>


<CssParameter name="stroke">#000000</CssParameter>


<CssParameter name="stroke-width">7</CssParameter>


</Stroke>


</PolygonSymbolizer>


</Rule>


<Rule>


<Name>Medium</Name>


<MinScaleDenominator>5746</MinScaleDenominator>


<MaxScaleDenominator>12000</MaxScaleDenominator>


<PolygonSymbolizer>


<Fill>


<CssParameter name="fill">#0000CC</CssParameter>


</Fill>


<Stroke>


<CssParameter name="stroke">#000000</CssParameter>


<CssParameter name="stroke-width">4</CssParameter>


</Stroke>


</PolygonSymbolizer>


</Rule>


<Rule>


<Name>Small</Name>


<MinScaleDenominator>12000</MinScaleDenominator>


<PolygonSymbolizer>


<Fill>


<CssParameter name="fill">#0000CC</CssParameter>


</Fill>


<Stroke>


<CssParameter name="stroke">#000000</CssParameter>


<CssParameter name="stroke-width">1</CssParameter>


</Stroke>


</PolygonSymbolizer>


</Rule>


</FeatureTypeStyle>

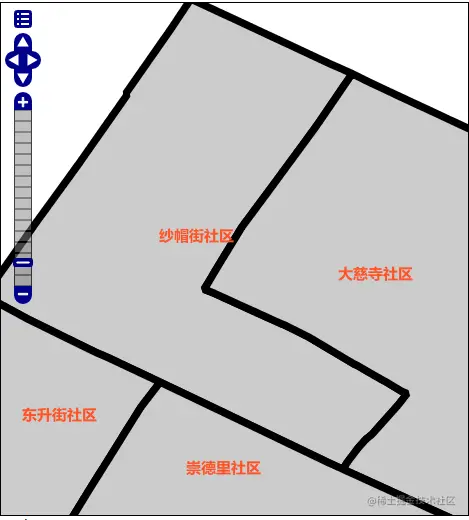

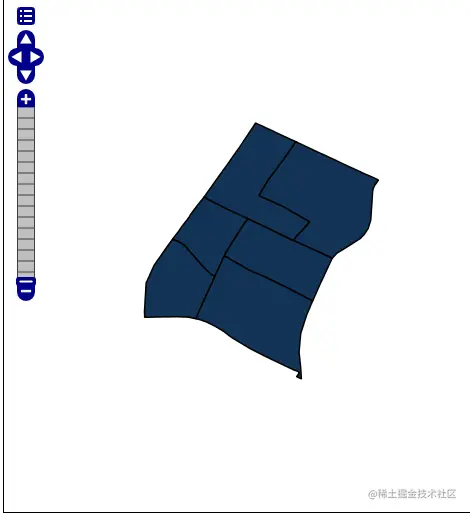

效果图：







4 注意

4.1 注记渲染时某些注记未显示

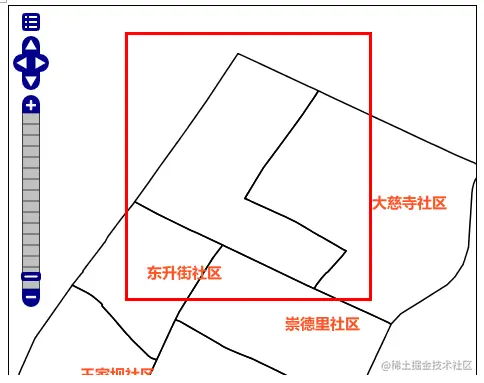

初始时，某个要素的注记无法显示：

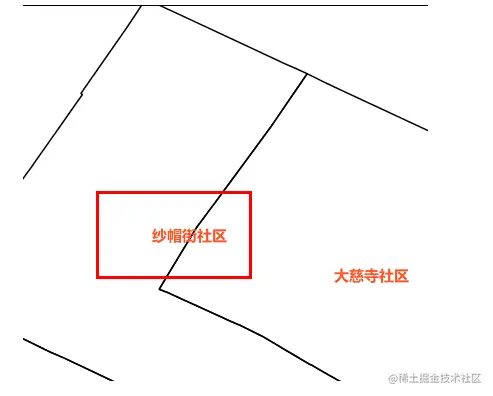

放大后其又可以出现：



出现这种情况，往往是因为注记显示的地方在另外一个要素下面。

解决方法比较简单，利用LabelPalcement元素调整注记显示的地方便可解决。例如：

<LabelPlacement>
         <PointPlacement>
           <AnchorPoint>
               <AnchorPointX>0.5</AnchorPointX>
               <AnchorPointY>0.5</AnchorPointY>
           </AnchorPoint>
         </PointPlacement>
       </LabelPlacement>

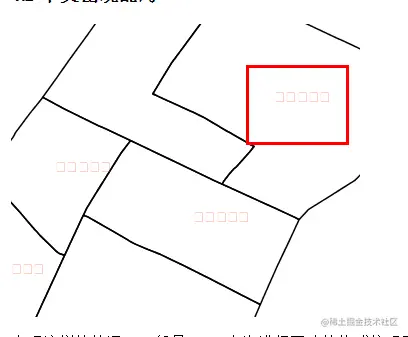

4.2 中文出现乱码


出现这样的情况，一般是SLD中未进行正确的格式编码赋值。

首先将编码改成GB2312。例如：

<?xml version="1.0" encoding="GB2312"?>

如果发现还是乱码，则很有可能是目前字体不支持中文。

例如当字体是Arial时，不支持中文：

<CssParameter name="font-family">Arial</CssParameter>

将字体改成微软雅黑，则注记不再重现乱码：

<CssParameter name="font-family"> 微软雅黑</CssParameter>
