数据结构

String

在 redis 场景下，一个字符串有以下几个目标：

• 节省空间
• 可以很快地读取数据

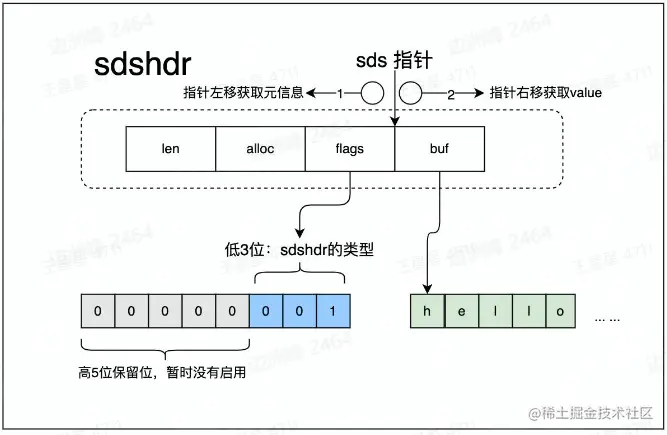

• 当发生修改时，很快地可以写入 redis 对字符串做了改进，即 sdshdr，如下图为其存储结构。sds 指针指向 buf，指针右移获取 value，左移获取元数据。 buf 为 char 数组，其分配的空间大于当前存储的数据大小，即在有效的数据后面还有未使用的空间。flags 用于存储数据的类型，alloc 表示为当前 sds 分配的内存空间，而 len 则表示在当前分配的空间内部实际使用了多少长度的数据 这种数据结构可以存储数字、字符串和二进制数据，通常和 expire 配合使用，可以实现有期限的 key，可以用于 [[#连续签到|存储计数]]、Session、[[#限流]] 等场景

QucikList

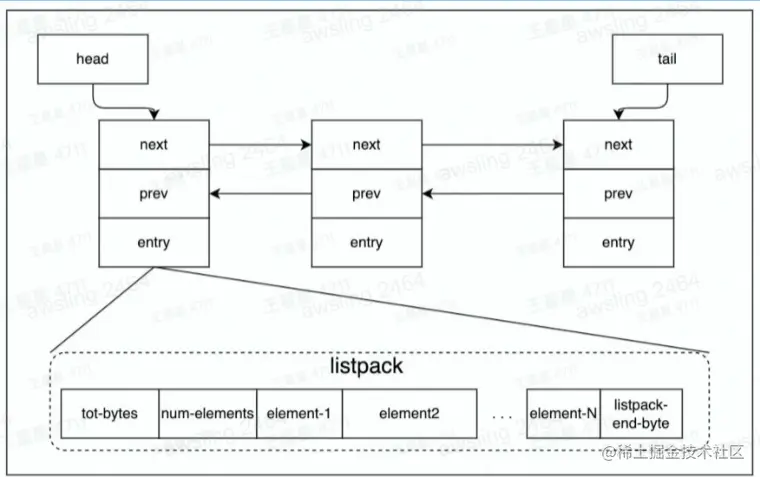

Quicklist 由一个双向链表和 listpack 实现，QuickList 的整体结构如下图，使用双向链表的方式组织 entry，可以通过前后指针访问到相邻的 entry。 entry 的数据结构为 lispack，其中包含多条元素 element，每个 element 的大小都是相同的，可以使用偏移直接对 element 进行访问， num-element 表示元素的个数，totbyte 表示所有的元素的字节个数，可以根据 totbyte 直接跳转到当前 entry 的末尾。 element 由 encoding-type、element-data、element-tot-len。encoding-type 的长度是可变的，第一个字节表示编码类型，后面的字节用于表示 data 的字节数。element-data 用于存储实际数据，element-tot-len 表示元素的总长度，包括了 type 和 data，其用于从右往左遍历中。

Quicklist 可以当作队列来使用，可以处理 [[#消息通知]] 等需要队列的问题

Hash

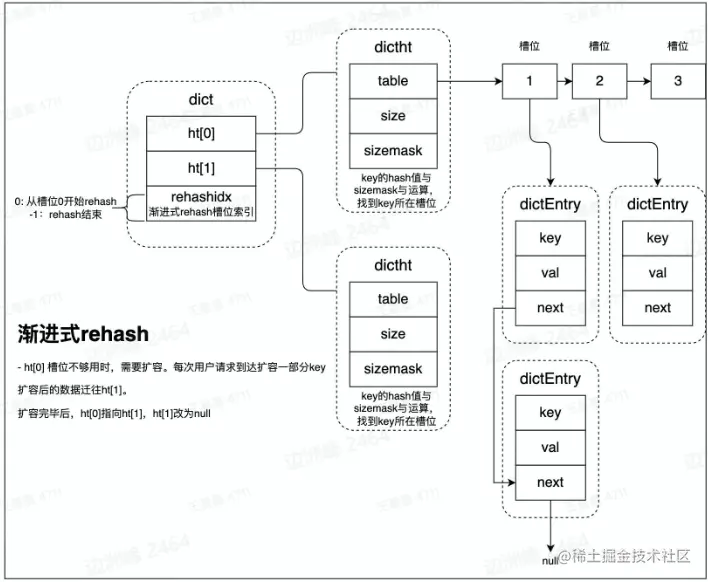

下图为 Hash 表的存储结构。普通的 hash 表对应的时右上角的 dictht，根据 hash 算法将 entry 放在不同的槽位中，使用拉链的方式来解决冲突问题。当查找一个 key 时，使用 key 的哈希计算结果，到对应的槽位遍历访问到对应的 value。 一开始的槽位比较少，业务数据增多后，哈希冲突会变得严重起来，每个槽位中的数据增多，当发生冲突时遍历槽位的链表开销会比较大，此时需要 rehash 来实现对原来的 hash 表的扩容重构，使每个槽位中的数据比较少，提高查找效率。 在 redis 中，为了不影响用户体验，没有采用对数据直接重构，而是使用了两个 hash 表指针。当 ht[0] 槽位不够用时，开始扩容的操作，为 ht[1] 分配更多的空间，并且设计新的 hash 函数。在 rehash 结束前，redis 屏蔽了用户对 ht[1] 的访问，用户的请求还是从 ht[0] 中获取后返回，同时会将访问的数据以及一部分其他数据迁移到 ht[1] 中，当所有的数据都迁移完毕之后，即扩容完成，将 ht[0] 指向 ht[1] 指向的 hash 表，ht[1] 指向 null。 redis 中的 rehash 将迁移的开销平摊到了每一次请求中，不需要在短时间内使用比较大的开销来迁移数据。 Hash 表即为 Java 中的 HashMap 数据结构，适合存储一份完整的数据，这样就不需要请求多次 key，减少客户端连接的开销，如 [[#用户信息统计]] 等情况。

Zset -zskiplist

在单链表中查询一个元素的时间复杂度为 $O(n)$，即使该单链表是有序的，我们也不能通过 2 分的方式缩减时间复杂度。 跳跃表是一种有序的数据结构，它通过在每个几点中维持多个指向其他节点的指针，从而达到快速达到访问的节点。如下左图中，如果需要访问 7 号节点，从 head 出发，先访问到其右边的节点 3，如果 3 为当前层的最后一个指针，那么往下面一层，直接访问 3 的右边的节点，可以直接访问到 7 号节点。对于 1 号节点，由于第 1、2 层的第一个数据都比 1 大，所以 head 直接遍历到第三层，并访问其后向指针，即可访问到 1 号节点。 在 redis 中，zskiplist 首先定义了当前跳表的层数和节点数，并且保存了头节点的指针和尾节点的指针。zskiplistNode 的结构包括：

• zskiplistlevel[] 结构体数组，即多个层次的后向指针的数组，结构体中的 span 表示当前节点与后向节点的距离。
• backward 前向指针，每个节点只有一个后退指针，只能回退一个节点，该指针可以实现从后往前遍历列表，从而实现了 倒序 的功能。
• score 成员，所有节点都按 score 从小到大来排序。
• obj 指针结合 dict，其指向 dictEntry 对象包含字符串对象，以及字符串对象对应的 sds 值。 在同一个跳跃表中，各个节点保存的成员对象必须是唯一的，但是多个节点保存的 score 可以是相同的：score 相同的节点将按照成员对象在字典中的大小来进行排序，成员对象较小的节点会排在前面 (靠近表头的方向)，而成员对象较大的节点则会排在后面 (靠近表尾的方向)。 这种数据结构可以实现 [[#排行榜]] 的业务功能。

应用案例

连续签到

掘金每日连续签到：用户每日有一次签到的机会，如果断签，连续签到计数将归 0。 连续签到的定义：每天必须在 23：59：59 前签到 使用 redis 为用户设置一个 key，其 value 即为签到的次数，并且使用其过期的机制，如果超过了一天，就将该 key 删除，表示断签，计数归 0.

限流

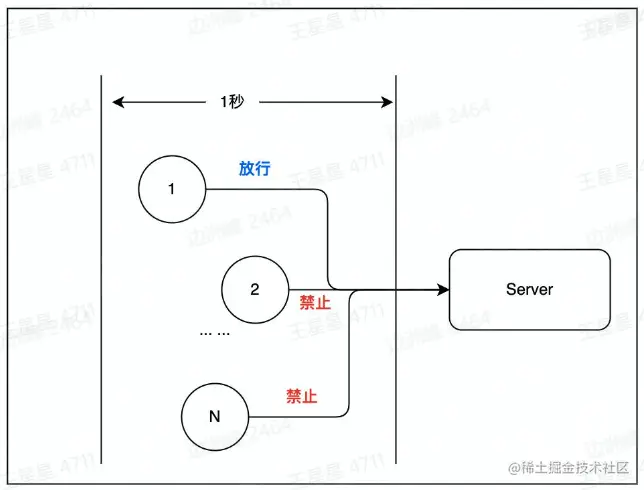

使用时间戳作为 key，每个 key 对应的 value 为当前请求的数量，当有流量访问时，都会对其时间戳的 key 递增。另外需要设置 QPS 限额，如果当前时间戳对应的 value 值已经超过了设置的 QPS，那么就限制访问。当到达下一个时间戳时，key 会更新，流量又可以被放行了。

消息通知

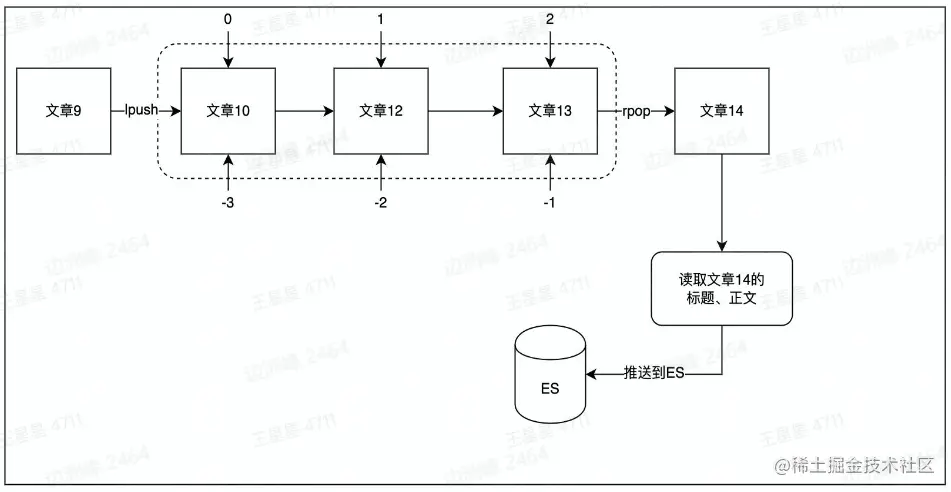

使用 [[#Zset -zskiplist|Zset]] 实现消息队列，当例如当文章更新时，将更新后的文章推送到 ES, 用户就能搜索到最新的文章数据。

用户信息统计

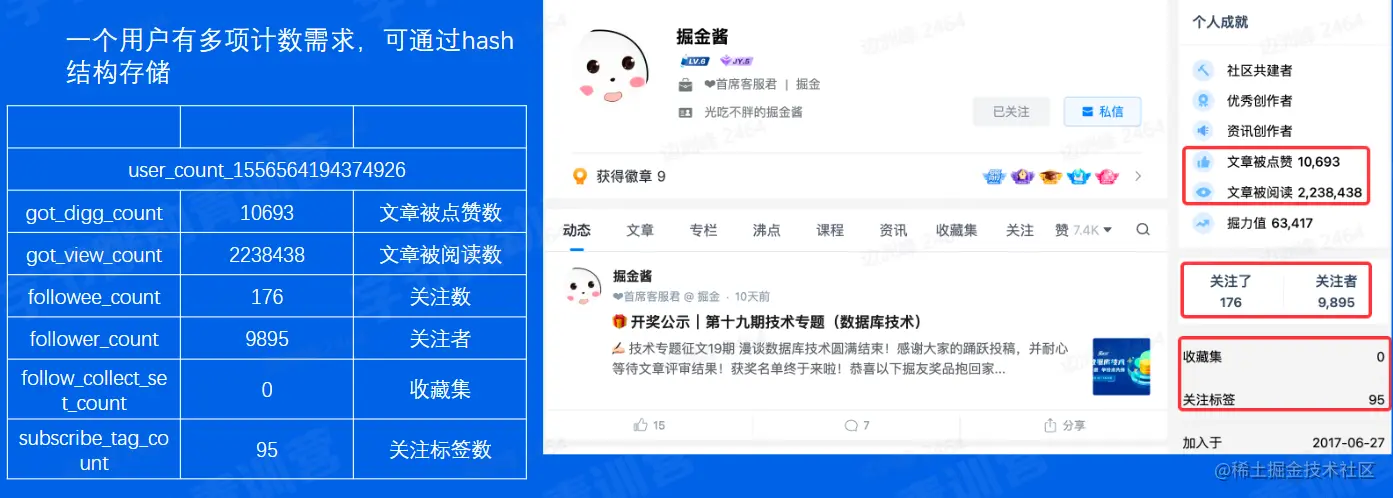

例如用户个人信息的页面，如果需要在一次连接中返回多条数据，则需要对这些数据进行打包，此时使用的时 [[#Hash]] 表的结构。

排行榜

当使用积分排行榜时，如果使用 mysql 进行存储，存储的数据量会很大，因为排行时的人数总是上万的，mysql 对大数据量的排序开销很大。可以使用 redis 中 [[#Zset]] 的数据结构，可以对排行榜的数据实时排序。

分布式锁

并发场景，要求一次只能有一个协程执行，执行完成后，其它等待中的协程才能执行。 可以使用 redis 中的 setNX 命令实现，这里利用了两个特性：

• Redis 是单线程执行命令的，可以实现同一时间只有一个线程抢锁
• setNX 只有未设置过才能执行成功，如果被设置过了，就得等待一段时间后再抢锁或者返回失败。

注意：这样的实现只是体验使用 setNX, 而不是一个高可用的方式。 该实现存在的问题:
(1) 业务超时解锁，导致并发问题。业务执行时间超过锁超时时间，锁一直没有被释放，那么就需要在业务层面实现锁超时的逻辑。 (2) redis 主备切换临界点问题。主备切换后，A 持有的锁还未同步到新的主节点时，B 可在新主节点获取锁，导致并发问题。 (3) redis 集群脑裂，导致出现多个主节点，那么两个主节点都会有锁。
