背景
最近看源码过程中需要梳理一些类之间的关系，在画图过程中梳理了关系缺不知道怎么表示，理不清到底聚合、组合、关联等这些关系的表示，特深入学习一波，理清各关系的特点，用于后续的复习。
依赖
依赖关系在实际开发过程中经常使用的一种关系，往往会存在我们使用的client类需要引用supplier类中的某些方法，因此我们需要依赖supplier类，引用它的方法实现client类中的功能。并且如果更改suipplier类可能还需要更改client，两者存在supplier影响clinet的情况。
通过UML图表示如下：
从上图中可以看到依赖的关系是虚线+开口箭头表示的。其实也好理解，依赖并不是一种很强的关系，因为更改了supplier类只是可能会影响client类，而不是一定会影响client类，所以用虚线也好理解。
依赖关系对于client类来说需要实现以下的一项功能：
- 将supplier类作为全局变量进行使用
- 将supplier类作为局部变量进行使用
- 将supplier类作为client类中某个方法的参数使用
在Java的具体实现中如下：
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 11:42
*/
public class Client {
//将Supplier作为全局变量使用
private Supplier supplier;
public void setSupplier(Supplier supplier) {
this.supplier = supplier;
}
public Supplier getSupplier() {
return supplier;
}
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 11:42
*/
public class Supplier {
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 11:42
*/
public class Client {
public void execute(Supplier supplier) {
//将Supplier作为入参使用
}
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 11:42
*/
public class Supplier {
private String key;
private String value;
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 11:42
*/
public class Client {
public void execute() {
//将Supplier作为局部变量使用
final Supplier supplier;
}
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 11:42
*/
public class Supplier {
private String key;
private String value;
}
关联
关联关系是一种体现两个类之间是否互相知道的一种关系，即是否可以通过一个类知道另一个类，比如老师和学生，老师可以拥有多个学生，每个学生也可以拥有多个老师，因此老师和学生的关联关系就是多对多的关系，并且知道一个老师就可以知道这个老师下面所有的学生，知道一个学生就可以知道这个学生的所有老师。
再比如丈夫和妻子，两个合法关系下一个丈夫只能拥有一个妻子，一个妻子也只能拥有一个丈夫，因此知道丈夫的情况下就可以知道该丈夫的妻子，知道妻子就可以知道该妻子的丈夫，这是双向的一种关联。
那么还存在一种关联就是单向的，即只能由A类知道关联的B类，而不能通过B类知道A类。
在UML中表示如下：
双向关联
单向关联
关联关系在实际使用中需要实现任何一项功能：
- 两个类之间可以通过属性的方式实现
在Java中的具体实现：
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 13:42
*/
public class Association {
//关联client类，将client类作为连接使用
private Client connect;
//关联自己
private Association next;
}
以上的例子中可以通过Association知道关联的Client类，但是通过Client类无法知道该类关联了啥。因此以上的例子是一种单向的关联关系。
聚合
聚合关系顾名思义就是类聚合形成另一个类。例如汽车作为一个类，该类由轮胎、框架、汽车玻璃、座椅等聚合形成的汽车。因此聚合的意义就在于通过各独立的类聚合形成另一个类，这个类具备完整的功能。
聚合关系中强调的是聚合和独立，聚合比较好理解就是多个类聚合形成另外一个类，那么独立怎么理解？
独立的意义就在多个类是可以独立存在的，比如乐高的积木，我们可以通过乐高砖块搭建一个城堡，那么一个个的乐高砖块就是独立的类，这些独立存在的类可以搭建我们想要的城堡，还可以搭建桥梁、动物等等。即使这些乐高砖块脱离了城堡也可以随意的去搭建其它的模型。

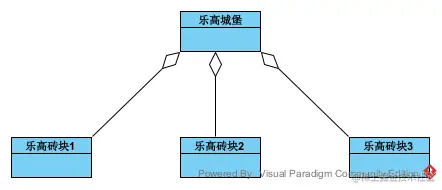

在UML中表示如下：
在Java中体现如下：
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 14:11
*/
public class Castle {
private Brick brick;
public Castle(Brick brick) {
this.brick = brick;
}
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 14:12
*/
public class Brick {
}
组合
组合关系和聚合关系存在一定的迷惑性，傻傻分不清，其实直接咬文嚼字也可以理解，网上有一句话比较有意思，聚是一坨翔，散是满天星，那么是不是可以理解聚合就是多个独立的各自形成一个大的个体，既然可以聚那么就可以散。
而组合就不一样了，比如人是由四肢、大脑、内部器官组成，既然用了组成这个词那就说明如果人没了，那么器官当然也不能生存了，即四肢、大脑、内部器官是不能脱离人这个主体存在的。
以上的例子就说明了组合这种关系是依赖主体存在的，如果脱离主体则不能独立。
从实际开发中举例来说，我所接触的业务是物流行业，那么在物流行业中我们会实例化一个物订单的主体，这个主体由包裹、收发件人等信息组成，通常我们都会使用一个状态机实体来表示订单的物流状态，比如揽收、分拨、干线、派送等，那么如果物流订单丢失了，那么这个订单的状态机实体也就无意义了，因此这个状态机的主体数据已经丢失了，这个状态机也没有可以表示的意义了。

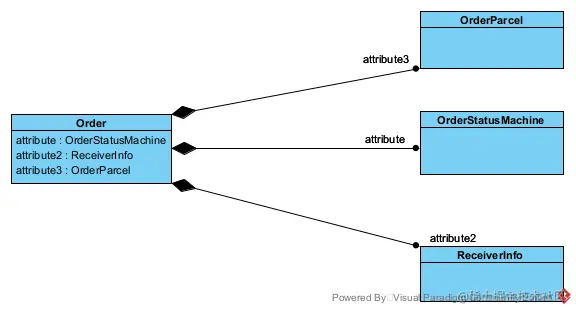

在UML中体现如下：
在Java中体现如下：
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 14:31
*/
public class LogisticsOrder {
/**
* 订单状态机
*/
private OrderStatusMachine orderStatusMachine;
}
/**
* @author chenlingl
* @version 1.0
* @description
* @date 2023/2/19 14:31
*/
public class OrderStatusMachine {
/**
* 前一个状态
*/
private Integer preStatus;
/**
* 当前状态
*/
private Integer curStatus;
/**
* 下一个状态
*/
private Integer nextStatus;
/**
* 是否允许变更状态
*/
private Boolean isExecute;
}
继承（泛化）
继承关系相信学习面向对象开发的都不陌生，在面向对象设计中三大特性就是封装、继承、多态。
继承在各语言中都会有不同的实现，在Java中就是通过extends关键字实现的。
继承的定义：子类可以拥有父类所有的功能，这样在不重复编码的情况下子类拥有父类的功能。
这也是平时经常使用的一种关系，比如开发过程中我们会抽象一些基础属性出来，将基础属性作为基类，所有需要这些基础属性的类可以通过继承的方式获得这些基础属性，从而避免了在每个子类中都重复写相同的代码。
但是在Java开发过程中使用继承也有一定的局限性，因为只能单继承，因此如果继承了一个类不能再继承其它类，因此对于基类的抽象要更加具体并复用性更高。
在UML中体现关系如下：
继承关系中child可以继承parent类中所有的功能。
在Java中实现如下：
/**
* @author chenlingl
* @version 1.0
* @description 产品基类，定义产品code和版本id
* @date 2023/2/19 17:32
*/
public class BaseProduct {
private String productCode;
private Long versionId;
}
/**
* @author chenlingl
* @version 1.0
* @description 标准产品
* @date 2023/2/19 17:33
*/
public class StandardProduct extends BaseProduct {
private String channelCode;
}
/**
* @author chenlingl
* @version 1.0
* @description 销售产品
* @date 2023/2/19 17:34
*/
public class SaleProduct extends BaseProduct{
private Integer price;
}
/**
* @author chenlingl
* @version 1.0
* @description 运营产品
* @date 2023/2/19 17:34
*/
public class OperateProduct extends BaseProduct{
private String operateName;
}
以上的例子中将产品的产品code和版本抽象为基类，所有具象化的产品则继承该基类得到所有的属性。
实现
实现这种关系也是比较好理解以及平时经常使用的一种关系，实现关系中需要存在接口，接口是定义标准的一方，而接口的实现类则是实现定义的标准方法。
实现关系在面向对象中可以被多实现，即一个接口可以存在多个实现类，都可以实现相同的接口，并且重写接口中的方法。
在Java语言中实现关系是通过implements关键字实现的。
在UML中体现关系如下：
实现的关系需要存在interface，即提供实现方法的接口，interface提供方法，classImpl和classImpl2实现Interface中的process方法。
在Java中体现如下：
/**
* @author chenlingl
* @version 1.0
* @description 标准接口
* @date 2023/2/19 17:56
*/
public interface StandardService {
void create(Object obj);
void commit(Object obj);
void destroy(Object obj);
}
/**
* @author chenlingl
* @version 1.0
* @description 标准接口的实现类
* @date 2023/2/19 17:57
*/
public class StandardServiceImpl implements StandardService{
@Override
public void create(Object obj) {
}
@Override
public void commit(Object obj) {
}
@Override
public void destroy(Object obj) {
}
}
总结
以上就是关于自己对UML中各关系的梳理和总结，掌握了这些关系，平时在建模时搞得懂各模型之间的关系，以及在系统设计过程中，对于讲清楚细节上的各种关系是比较重要的。以上只是自己学习上的梳理和总结，如有错误欢迎指正。
