ucharts柱形图的使用

用小程序开发的时候，遇到目标需求中有需要柱形图展示数据，我又不会canvas，所以就去寻找有没有插件或组件库，然后就找到这个uCharts跨平台图表库可以在uniapp中使用，其实还有ECharts，个人感觉这个更加出门点，但想着在uniapp中就用一下跟它有关系的，所以就来试试ucharts的柱形图组件

看看文档

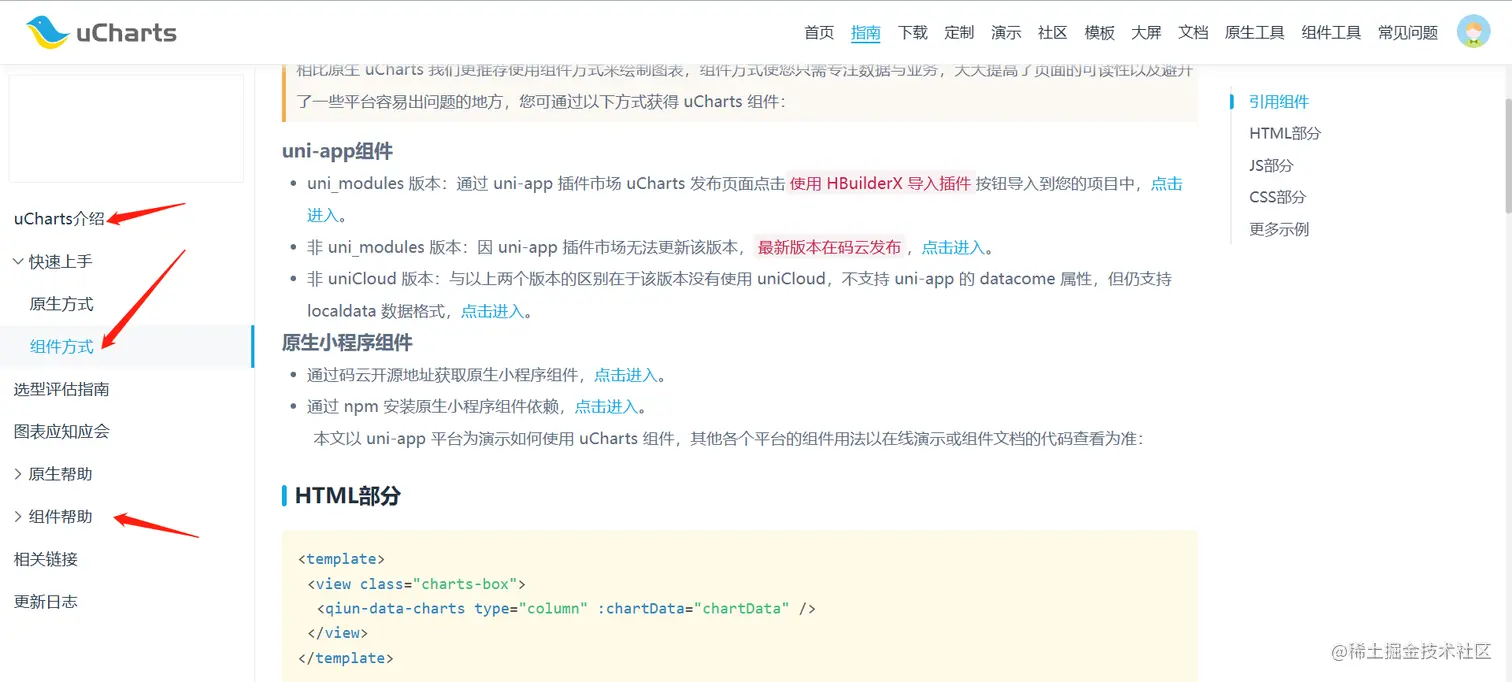

最重要还是要先看文档，不要看得那么详细的某个组件的使用，比如我想使用组件形式，就重点看看组件相关的，这样也能比较快对组件的使用了解

看看效果

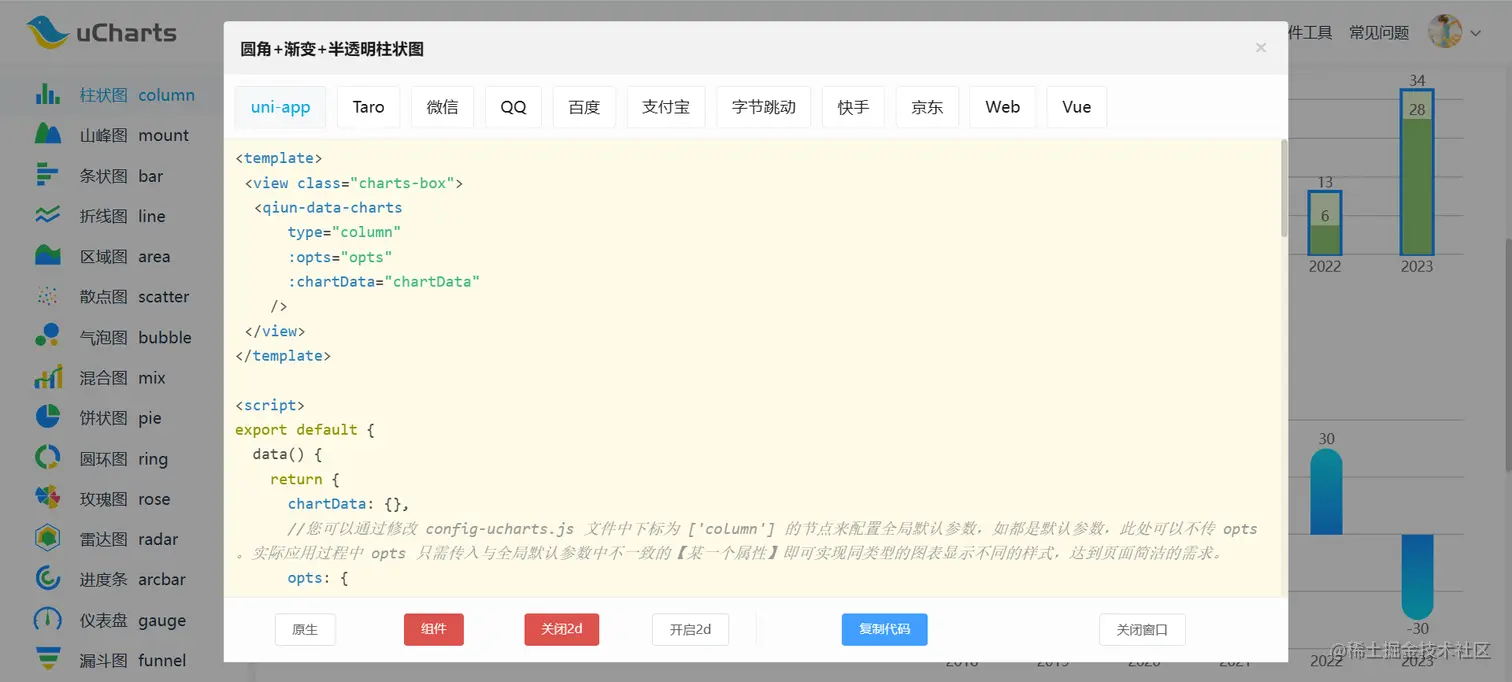

然后点顶部选项中的演示，选择目标图表，查看代码，不过就是要登录，有问题还可以在社区提问，不过！好像是第一次免费而已！我当时好像提问了一次，回答确实可以！

然后就是复制代码，看看能不能有一样的效果

接着，我们可以选择顶部选项中的文档去看，对应组件有哪些props，然后自己摸索一下改改一些东西

改改代码

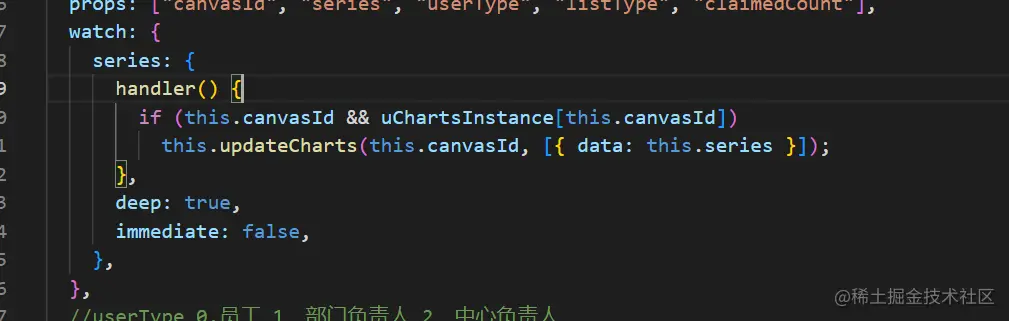

当时可能涉及到组件复用，所以要监听数据变化重新渲染

小改onready函数

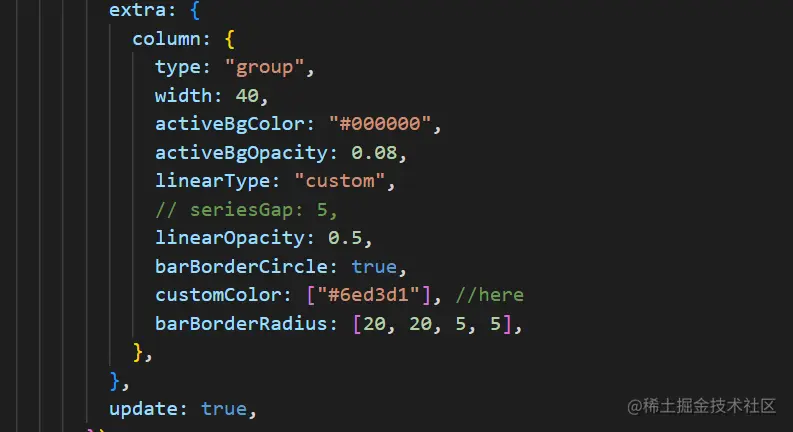

结合业务需求修改

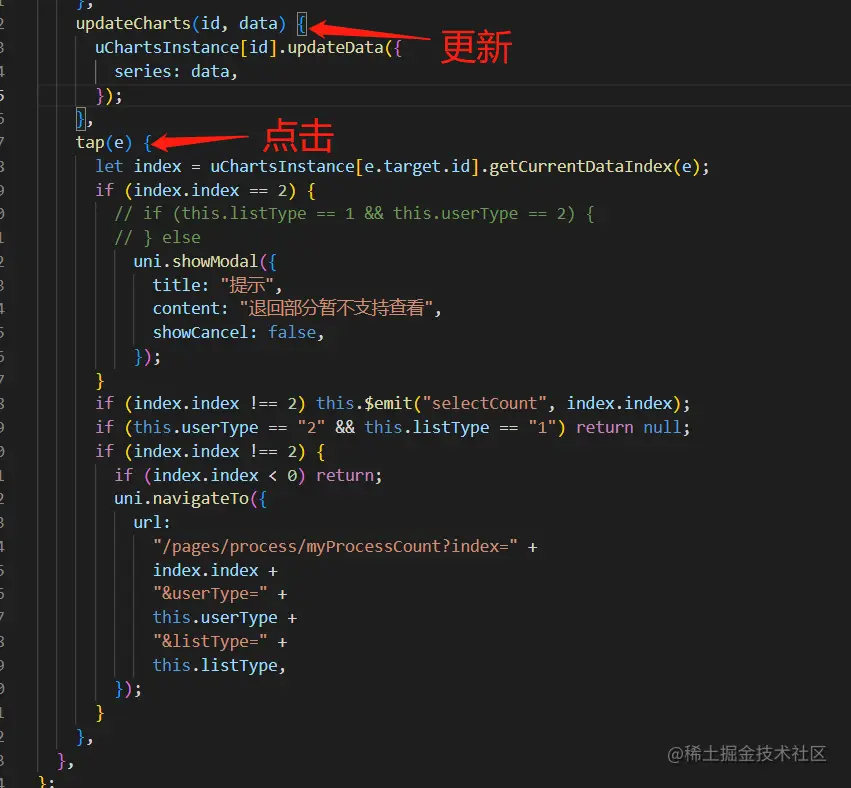

接着就是手动更新图行以及监听点击事件

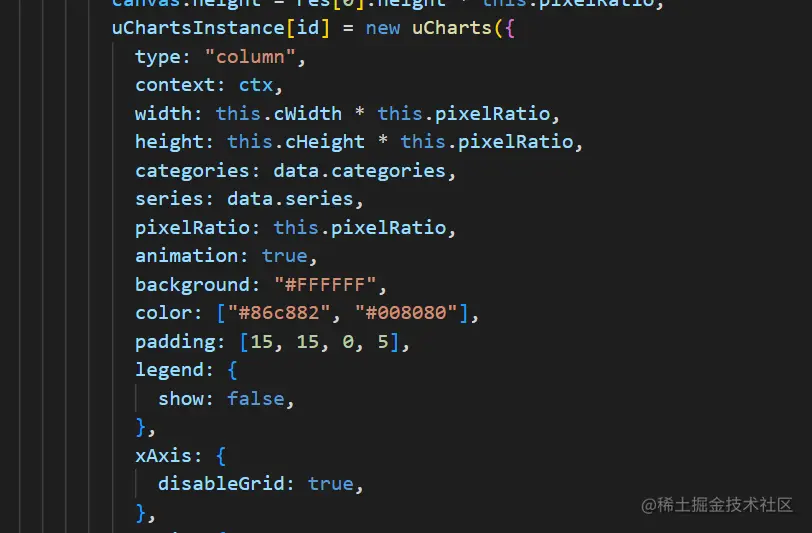

最最重要的部分就是画图的函数,记得把数据转成对应使用的格式

<script>
import uCharts from "@/uni_modules/qiun-data-charts/js_sdk/u-charts/u-charts.js";
var uChartsInstance = {};
export default {
  methods: {
    drawCharts(id, data) {
      const query = uni.createSelectorQuery().in(this);
      query
        .select("#" + id)
        .fields({ node: true, size: true })
        .exec((res) => {
          if (res[0]) {
            const canvas = res[0].node;
            const ctx = canvas.getContext("2d");
            canvas.width = res[0].width * this.pixelRatio;//
            canvas.height = res[0].height * this.pixelRatio;//
            uChartsInstance[id] = new uCharts({
              type: "column",
              context: ctx,
              width: this.cWidth * this.pixelRatio,//
              height: this.cHeight * this.pixelRatio,//
              categories: data.categories,//
              series: data.series,//
              pixelRatio: this.pixelRatio,
              animation: true,
              background: "#FFFFFF",
              color: ["#86c882", "#008080"],
              padding: [15, 15, 0, 5],
              legend: {
                show: false,
              },
              xAxis: {
                disableGrid: true,
              },
              yAxis: {
                data: [
                  {
                    min: 0,
                    max: this.ySplitNumber,//这个y轴高度就是动态计算
                  },
                ],
                splitNumber: this.ySplitNumber / 5,
                disableGrid: true,
              },
              extra: {
                column: {
                  type: "group",
                  width: 40,
                  activeBgColor: "#000000",
                  activeBgOpacity: 0.08,
                  linearType: "custom",
                  // seriesGap: 5,
                  linearOpacity: 0.5,
                  barBorderCircle: true,
                  customColor: ["#6ed3d1"], //here，柱形图的颜色
                  barBorderRadius: [20, 20, 5, 5],
                },
              },
              update: true,
            });
          } else {
            console.error("[uCharts]: 未获取到 context");
          }
        });
    },
  },
};
</script>

使用时页面中这样简单引入

<process-histogram
        canvasId="bCPwJJW"
        :series="series"
        :userType="2"
        :listType="2"
></process-histogram>

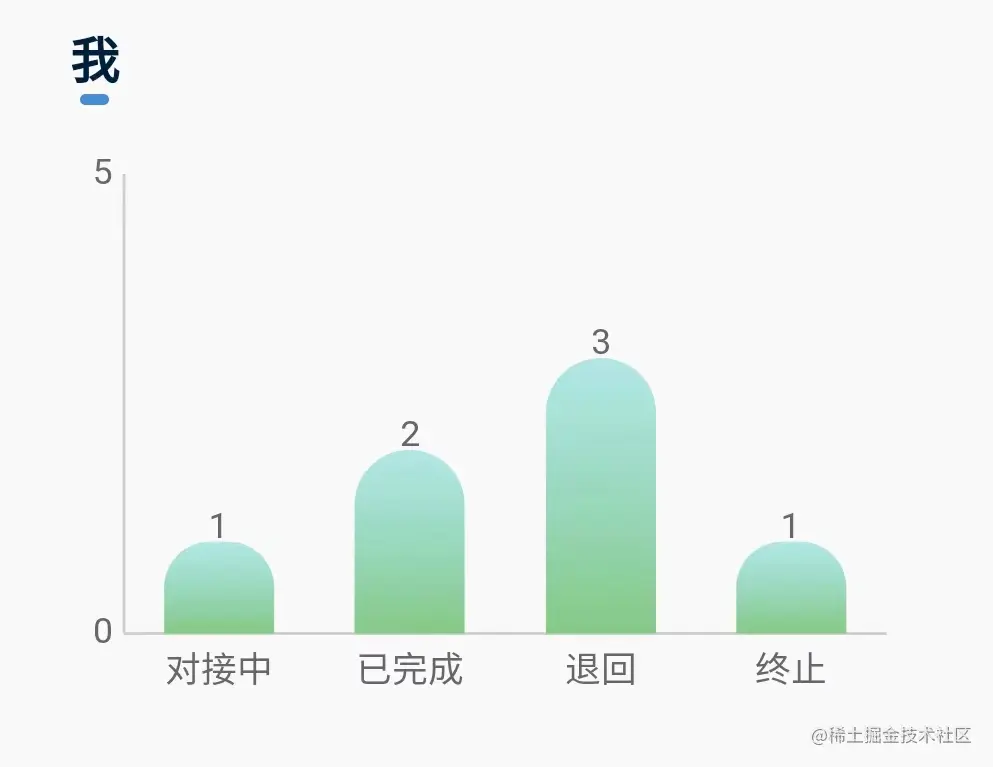

当时做出来的效果图如下
