Redis常见数据结构内部详解 | 青训营笔记

ccc_0
138 阅读7分钟

这是我参与「第五届青训营 」伴学笔记创作活动的第 15 天

Redis 提供了5种数据类型：String（字符串）、Hash（哈希）、List（列表）、Set（集合）、Zset（有序集合），它们的背后原理很重要，理解为什么用这个数据结构能提升性能和压缩存储。

该节笔记目录如下：常见数据结构内部

  • string
  • list
  • hash
  • zset

1 string

在Redis里面String的设计和其他语言如C++，java的设计都不太一样，它是一种二进制安全的数据结构，可以用来存储任何类型的数据比如字符串、整数、浮点数、图片（图片的 base64 编码或者解码或者图片的路径）、序列化后的对象。
存储的时候节省空间，能够很快的把数据结构读出来，字符变更的时候很快的把数据写进去。

  • 数据结构：SDS和int

    SDS：Simple Dynamic String，简单动态字符串。Redis 的 SDS API 是安全的，不会造成缓冲区溢出。

  • 通常和expire配合使用
  • 场景：存储计数、Session

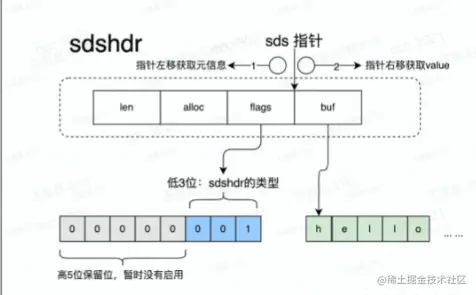

  • 内部：
    buf：实际存储内容区，长度不够时会扩容。
    alloc：存储buf长度信息。
    len：存储buf实际用了多长信息。 flags：数据类型。

使用场景：

  • 计数器：文章阅读量统计
  • 对象缓存，单值缓存

2 list

Redis实现了自己的链表数据结构，由一个双向链表quicklist和listpack实现。 Redis的list数据结构是怎么实现的

  • quicklist实现：

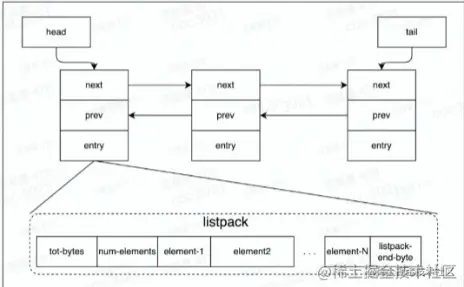

    它开辟了一块大的内存空间，所有数据等长空间，总字节(1 byte)和总共存储个数在头部记录。 1676626958054.png
    比较有特点的是entry，它又取了一个名字叫listpack 一般链表一个节点只存储一个数据，但是Redis为了节省内存一个节点上存了多个数据，给数据压缩到listpack节点上，放到一个entry里。

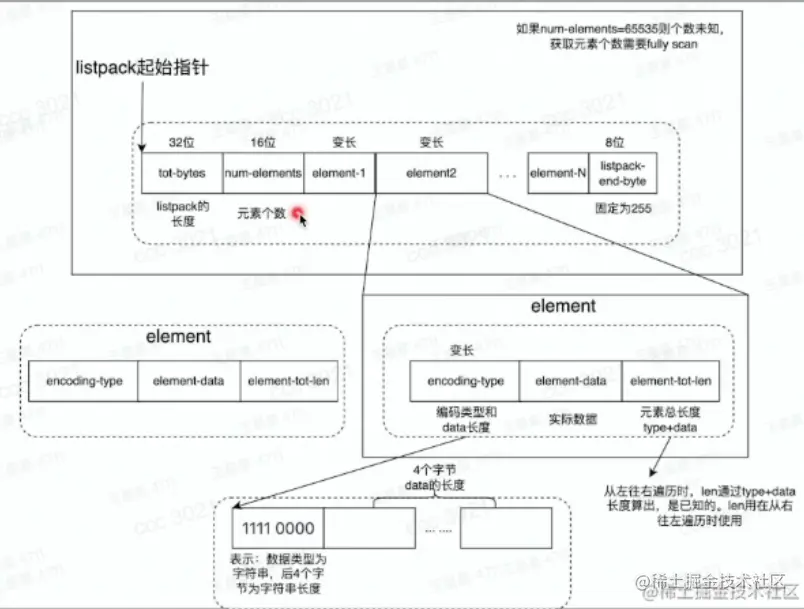

  • listPack实现

使用场景：

  • 微博朋友圈，公众号列表文章展示

3 Hash数据结构dict

Redis键与值得映射关系是通过Dict（字典）来实现得。Dict由三部分组成：哈希表（DictHashTable）、哈希节点（DictEntry）、字典（Dict）。

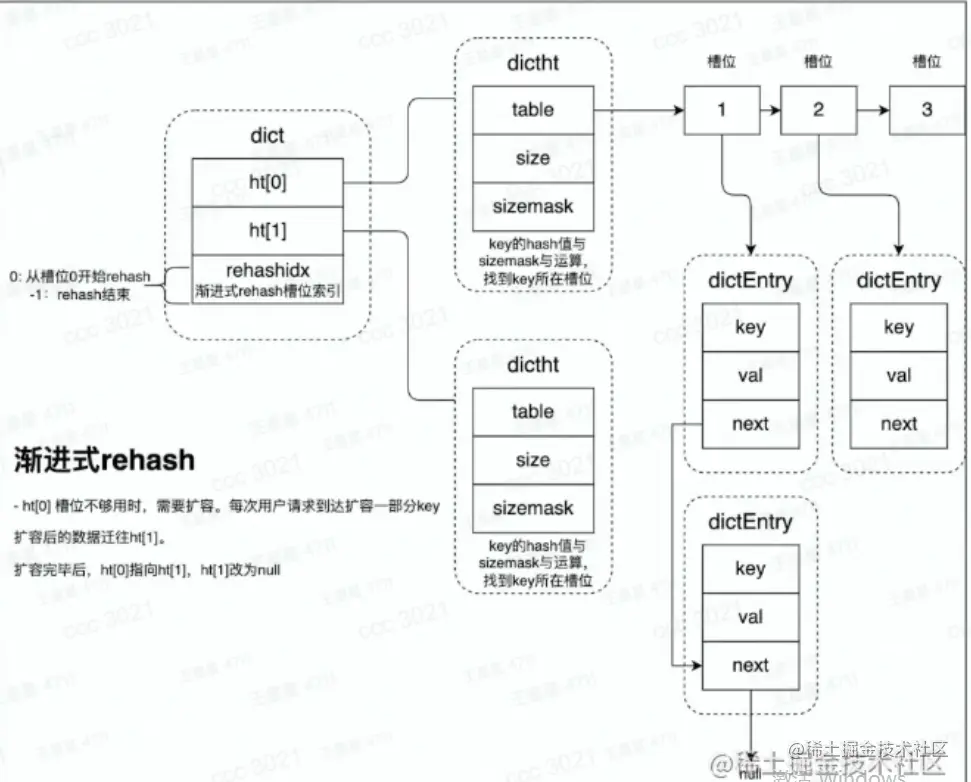

观察下图，可以发现Dict内部实现如下：

  • dict(字典)：由一个大小为2的dictht(哈希表)数组ht[2]和一个int类型的rehashidx组成
    • ht[2]: 存储两个哈希表
    • rehashidx：辅助变量，用于记录 rehash 过程的进度，以及是否正在进行 rehash 等信息。
  • dictht(哈希表)：数组，数组中的每个元素指向dictEntry(哈希节点)的指针
  • dictEntry(哈希节点)：包含键和值，以及指向下一个哈希表节点的指针(链式哈希)。

    键：由一个指针指向。
    值：是由一个union定义，节省内存空间。可以是一个指向实际值的指针，或者是一个无符号的 64 位整数或有符号的 64 位整数或double 类的值。当为整数ordouble时，直接内嵌，无需再使用一个指针指向。


哈希冲突：

  • 链式哈希解决：当键冲突了，直接在给下面所有值用单向链表串起来。
  • 缺点：随着某条链表长度增加，查询耗时就会增加。
    ————> rehash解决: 链表长-->扩容-->开辟新槽位-->数据拷贝过去

rehash：

  • 为什么要rehash？
    Redis的哈希表采用了链式哈希去解决哈希冲突问题，也就是说当key冲突，直接给value用单向链表串起来就可以了，这样当链表长度过长时，查询耗时就会增加，失去了哈希O(1)查询优势。于是会做rehash，重新建一个新的哈希表来解决哈希冲突的问题。

  • rehash是什么？
    对哈希表的大小进行拓展。对每一个key采用新的计算方式重新计算索引，创建新的哈希表插入到ht[1]。

  • rehash触发条件？
    负载因子=哈希表已保存节点数量/哈希表大小

    • 负载因子>1 且没有进行持久化操作。则rehash。
    • 负载因子>=5，哈希冲突严重，无条件强制rehash。

  • rehash过程？
    对key重新计算索引-->开辟新槽位-->数据迁移。

    数据迁移：将ht[0]，也就是原来的哈希表，全部迁移到新的哈希表ht[1]中。

  • rehash存在问题？
    如果原始哈希表的数据量非常大，那么在迁移新的哈希表的时候，因为会涉及大量的数据拷贝，此时可能会对 Redis 造成阻塞，无法服务其他请求。
    ————>渐进式哈希解决

渐进式rehash：
也就是：将数据的迁移的工作不再是一次性迁移完成，而是分多次迁移。

具体： ht[0]原来的hashTable，rehash发生后会初始化一个ht[1]的结构，并没有被用户访问到 。访问的时候会顺道迁移(拷贝)多个数据到ht[1]，完全迁移过去后，指针会发生一个交换。ht0指到ht1，ht1指向null

核心点:

  1. 拷贝的时候不能阻塞用户
  2. rehash把拷贝平摊到了每一个用户访问的过程中

使用场景：

  • 电商购物车 key：用户id field：商品id

4 zset 有序集合 (数据结构 zskiplist)

这是因为有序集合中每个成员都会关联一个 double（双精度浮点数）类型的 score (分数值)，Redis 正是通过 score 实现了对集合成员的排序。使用场景：热搜排行榜

内部使用HashMap和跳跃表(SkipList)来保证数据的存储和有序，HashMap里放的是成员到score的映射，而跳跃表里存放的是所有的成员，排序依据是HashMap里存的score,使用跳跃表的 结构可以获得比较高的查找效率，并且在实现上比较简单。
为什么使用HashMap和SkipList组合实现有序：
只使用HashMap可以O(1)复杂度查找，但无序
只使用SkipList，虽然有序，但O(logn)查找

使用了两种不同的存储结构，分别是 zipList（压缩列表）和 skipList（跳跃列表），当 zset 满足以下条件时使用压缩列表：

  • 成员的数量小于128 个；
  • 每个 member （成员）的字符串长度都小于 64 个字节。

ziplist：
每个集合元素使用两个紧挨着一起的两个压缩列表节点表示，第一个节点保存元素的成员(member)，第二个节点保存元素的分值(score)。

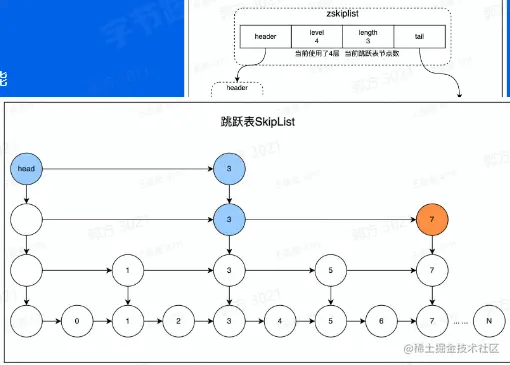

skiplist：
又称“跳表”是一种基于链表实现的随机化数据结构，其插入、删除、查找的时间复杂度均为 O(logN)。从名字可以看出“跳跃列表”，并不同于一般的普通链表，它的结构较为复杂。
通过空间换时间，时间复杂度为O(logn)。
换句话说，基于单链表实现了二分查找。

5. set 无序集合

redis集合（set）类型和list列表类型类似，都可以用来存储多个字符串元素的集合。但是和list不同的是set集合当中不允许重复的元素。而且set集合当中元素是没有顺序的，不存在元素下标。

redis的set类型是使用哈希表构造的，它支持集合内的增删改查，并且支持多个集合间的交集、并集、差集操作。可以利用这些集合操作，解决程序开发过程当中很多数据集合间的问题）

使用场景：

  • 抽奖活动
  • 朋友圈点赞
