Snmp客户端配置

首先，我向大家解释一下什么是snmp，snmp就是简易网路管理通讯协定(SNMP) ，是由网际网路架构委员会(IAB) 在RFC1157 中定义的应用程式层通讯协定，用于交换网路装置之间的管理资讯。它是传输控制通讯协定/网际网路通讯协定(TCP⁄IP) 通讯协定组合的一部分。 SNMP 是用于管理和监视网路元素的广泛接受的通讯协定之一。大多数专业级网路元素都具有配套的SNMP 代理程式。必须启用并设定这些代理程式，以与网路管理系统(NMS) 进行通讯。

我之前就是使用snmp协议结合我后端snmp4j去做的硬件设备管理，硬件设备有服务器、交换机、防火墙等等。以下是服务器与交换机的配置过程，大家可以参考。如果需要snmp4j，就是Java后端的代码，我可以重新出一个帖子。

一、服务器

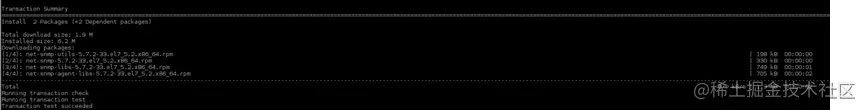

1.yum源安装snmp服务

yum -y install net-snmp net-snmp-utils


2.查看snmp版本号

snmp -v

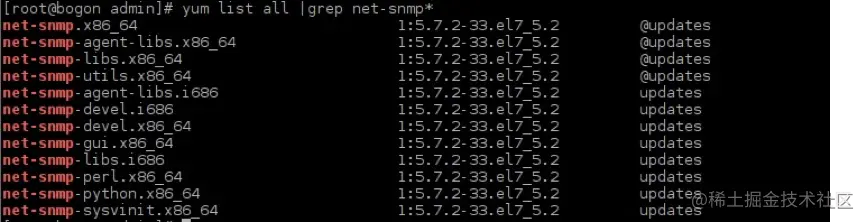

image.png 3.查看net-snmp相关的软件包（可看可不看）


注意：net-snmp.x86_64、net-snmp-utils.x86_64一个是net-snmp软件包，另一个是snmp的工具包。

4.查看安装的软件包

rpm -qa |grep net-snmp*

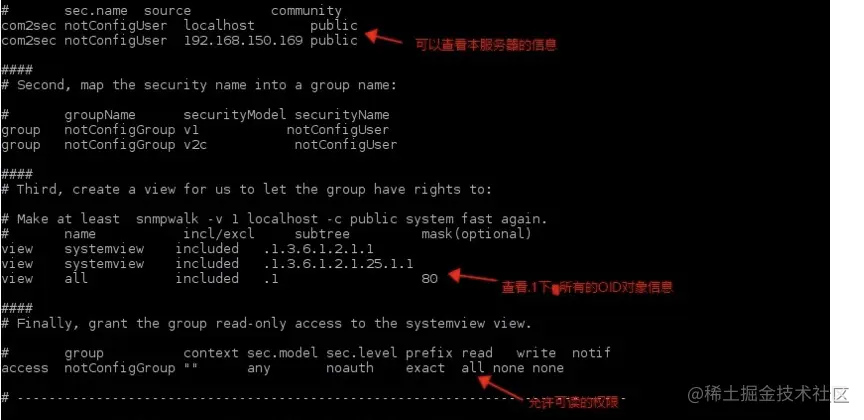

image.png 5.修改snmpd.confi配置文件

vi /etc/snmp/snmpd.conf，这个是Centos7_1的配置

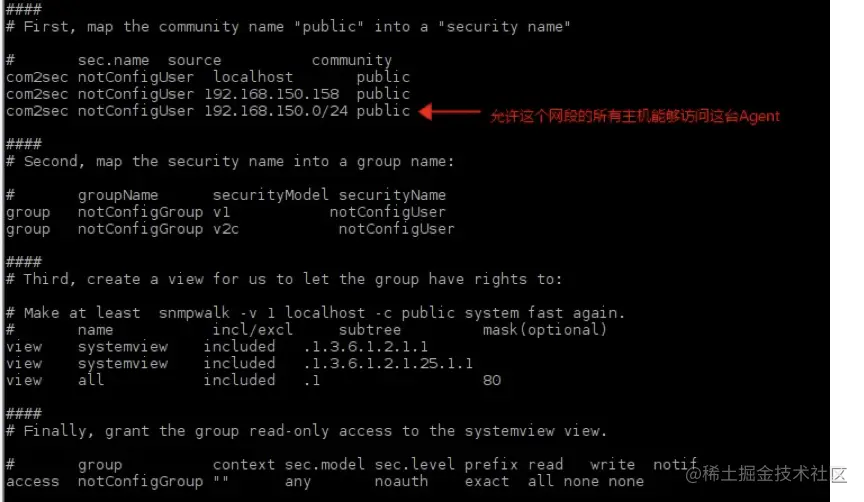

Centos7_2的配置

image.png 6.重启服务

systemctl start snmpd.service   #启动SNMP服务

systemctl enable snmpd.service  #开机启动SNMP服务

image.png 7.添加防火墙端口

firewall-cmd --state   # 查看防火墙状态

image.png 如果没有启动则输入：systemctl start firewall

firewall-cmd --list-all

image.png 如果上图所示的端口，则需要额外添加这一行：，注意用空格隔开

vi /etc/firewall/zones/public.xml


systemctl restart firewalld.service  #重启防火墙服务

firewall-cmd --list-all，可以查看到已经添加了的161端口

systemctl restart snmpd.service   #重启snmp服务，注意的是当修改了配置文件snmpd.service时，需要重启才能生效


二、交换机

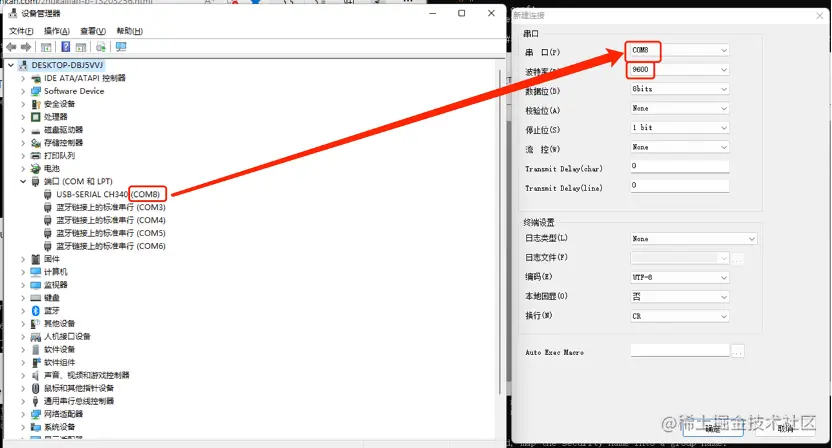

1、首先通过串口线连接windows电脑，然后用hyper terminal（超级终端）访问进入交换机

image.png 注意连接的串口号一定要宇设备管理器的端口对应，且波特率为9600



2、snmp具体配置

2.1、概览：

  1. 设置团体名；

  2. 设置sysContact；

  3. 允许或禁止发送Trap；

  4. 设置Trap目标主机的地址；

  5. 设置sysLocation；

  6. 配置本地或远端设备的名字；

  7. 配置一个SNMP的组；

  8. 指定发送Trap的源地址；

  9. 为一个SNMP的组添加一个新用户；

  10. 创建或者更新视图的信息；

  11. 设置Agent能接收/发送的SNMP消息包的大小。

2.2、开启SNMP：

1.通过telnet登录交换机或者去机房插console线。

配置交换机的读团体名和写团体名为"public"。

snmp-agent

2.配置SNMP版本（all是所有版本）。

snmp-agent sys-info version all

3.允许向网管工作站（NMS）192.168.1.1发送Trap报文，使用的团体名为public。

snmp-agent target-host trap address udp-domain 172.16.149.253 params securitynamepublic

至此，我们就设置完成了。

交换机的SNMP协议开启之后，你就可以通过简单网管协议对交换机进行远程设置了。

2.3、交换机snmp配置注意事项：

1.启动SNMP-agent服务：

snmp-agent

2.设置"public"团体名具有只读权限：

snmp-agent community read public

3.设置"private"团体名具有读写权限：

snmp-agent community write private

4.设置管理员的联系方式（联系方式改成自己的）：

snmp-agent sys-info contact MRZHANG.133333333333

5.设置安全网关（网络设备）具体位置;//位置改成自己的：

snmp-agent sys-info location HWBJ

6.SNMP的版本支持：

snmp-agent sys-info version v1 v3（默认只支持V3，这里可以选择同时支持V1和V3）

7.192.168.0.1【TRAP报文的目的地址，也就是NMS计算机IP，就是装PRTG的那台）"161"TRAP报文的通信端口号;使用的团体名为"public";//（IP改成自己的，端口号不需要换）】

snmp-agent target-host trap address udp-domain 192.168.0.1 udp-port 161 params securityname public

2.4、SNMP配置案例：

网管工作站（NMS）与以太网交换机通过以太网相连，网管工作站IP地址为129.102.149.23，以太网交换机的VLAN接口IP地址为129.102.0.1。在交换机上进行如下配置：设置团体名和访问权限、管理员标识、联系方法以及交换机的位置信息、允许交换机发送Trap消息。

2.5、配置步骤：

# 进入系统视图

system-view

设置团体、群组和用户：

[Quidway] snmp-agent sys-info version all

[Quidway] snmp-agent community write public

[Quidway] snmp-agent mib include internet 1.3.6.1

[Quidway] snmp-agent group v3 managev3group write internet

[Quidway] snmp-agent usm v3 managev3user managev3group

设置网管使用的VLAN接口为VLAN 2接口，将用于网管的端口Ethernet2/1/3加入到VLAN2中，配置VLAN2的接口IP地址129.102.0.1。

[Quidway] vlan 2

[Quidway-vlan2] port ethernet 2/1/3

[Quidway-vlan2] interface vlan 2

[Quidway-Vlan-interface2] ip address 129.102.0.1 255.255.255.0

允许向网管工作站（NMS）129.102.149.23发送Trap报文，使用的团体名为public。

[Quidway] snmp-agent trap enable standard authentication

[Quidway] snmp-agent trap enable standard coldstart

[Quidway] snmp-agent trap enable standard linkup

[Quidway] snmp-agent trap enable standard linkdown

[Quidway] snmp-agent target-host trap address udp-domain 129.102.149.23 udp-port 5
