iOS底层原理之cache底层详解

那一刻_
120 阅读6分钟

本文主要内容

1.通过源码分析cache的缓存内容
2.cache扩容的引出
3.cache_t解析
4.cache扩容规则解析
5.真机测试cache缓存规则

本节内容较难理解，请大家仔细阅读结合源码多看几遍，认真理解！

一、通过源码分析cache的缓存内容

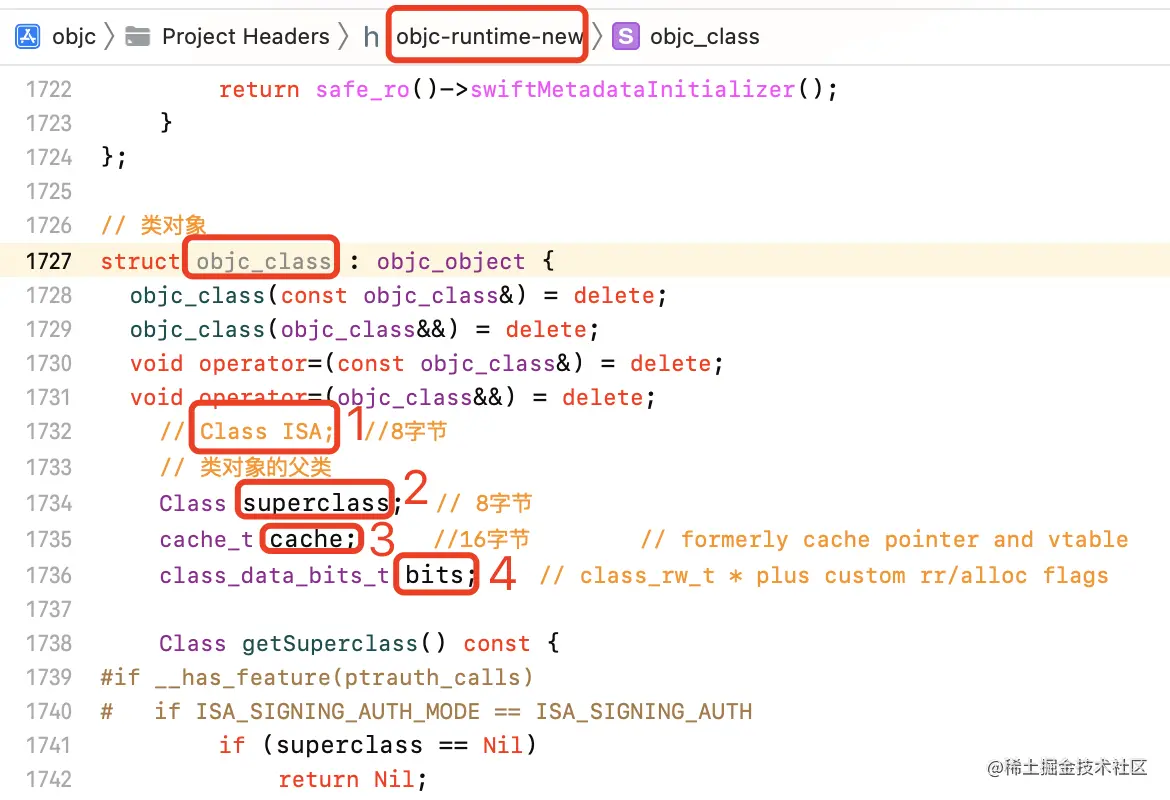

类对象的objc_class结构体中包括ISA、superclass、cache、bits这几个成员，在前几篇文章中，我们对ISA有了一定的了解，也研究了包含实例方法、属性、协议等内容的bits成员，下面我们来研究该结构体中的另一个成员：cache。

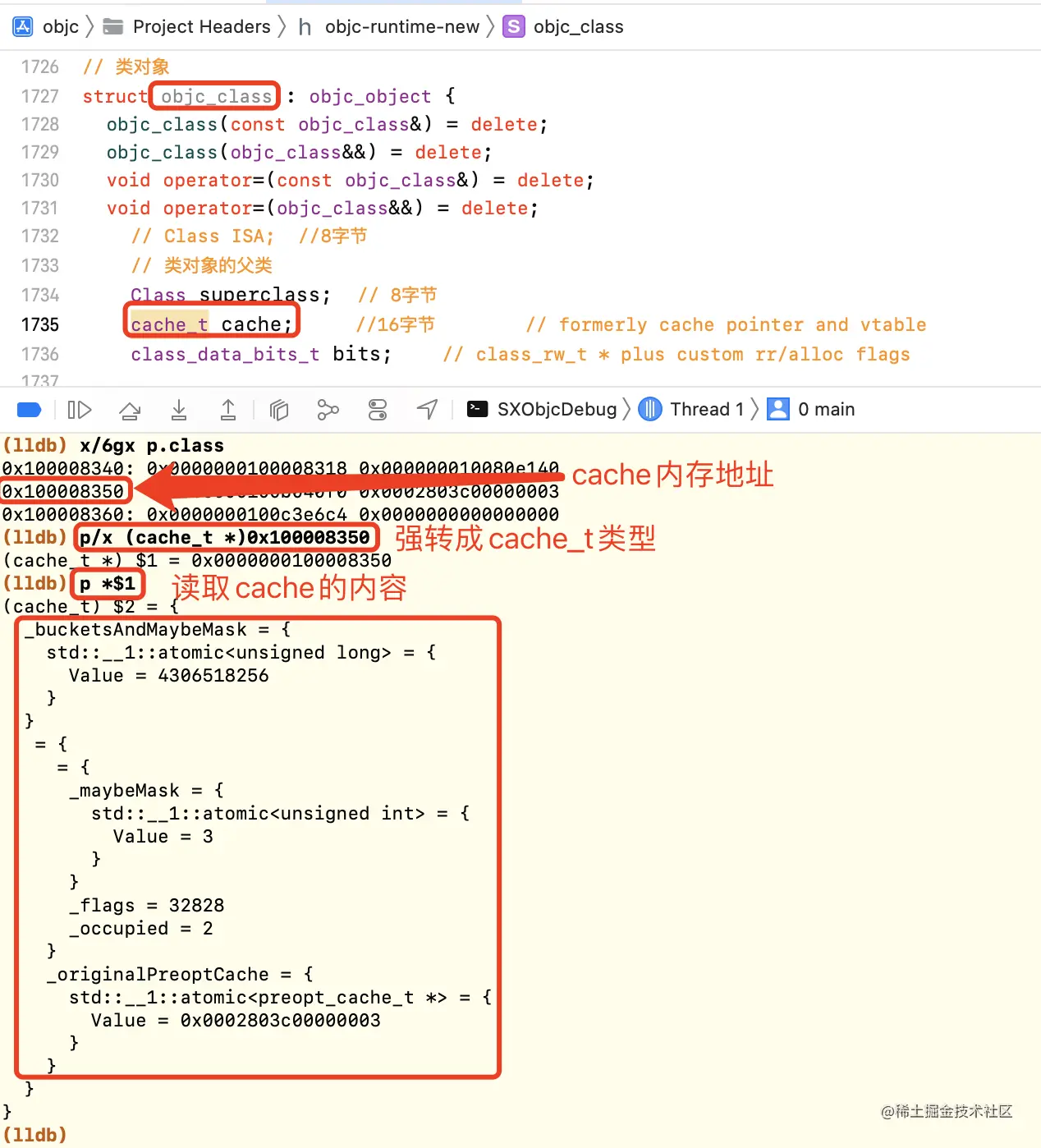

查看objc4-838.1源码，如果熟读前面的文章，我们很容易知道，类对象的内存地址向右平移16个字节即可得到cache的地址。 image.png

找到cache的内存地址，通过强转为cache_t类型并读取cache的数据内容。

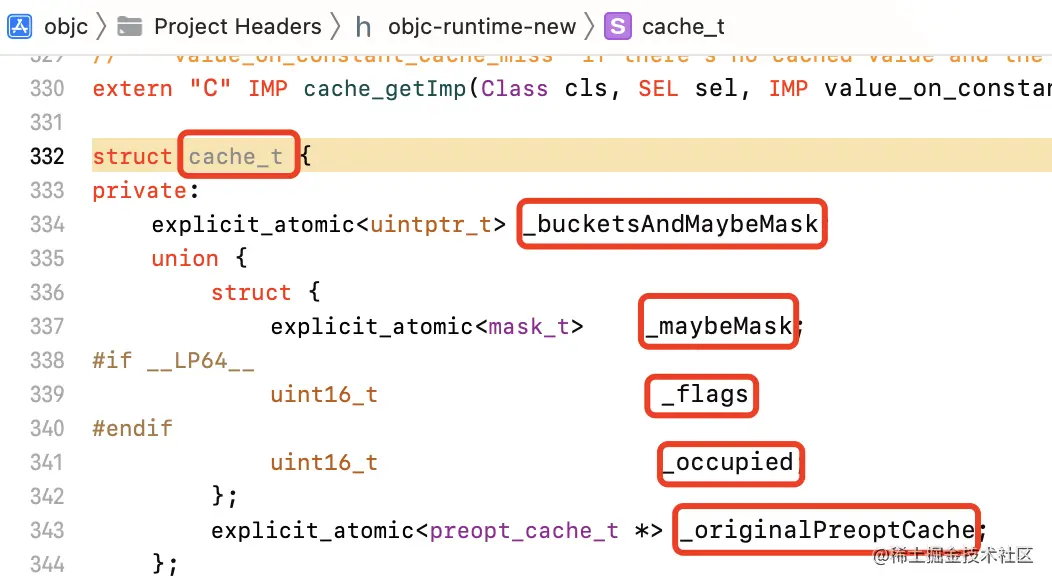

image.png 找到cache_t的源码发现打印的内容即为其结构体的成员。但仍然无法了解这些成员的含义。根据前面的经验，我们去分析cache_t提供的方法。

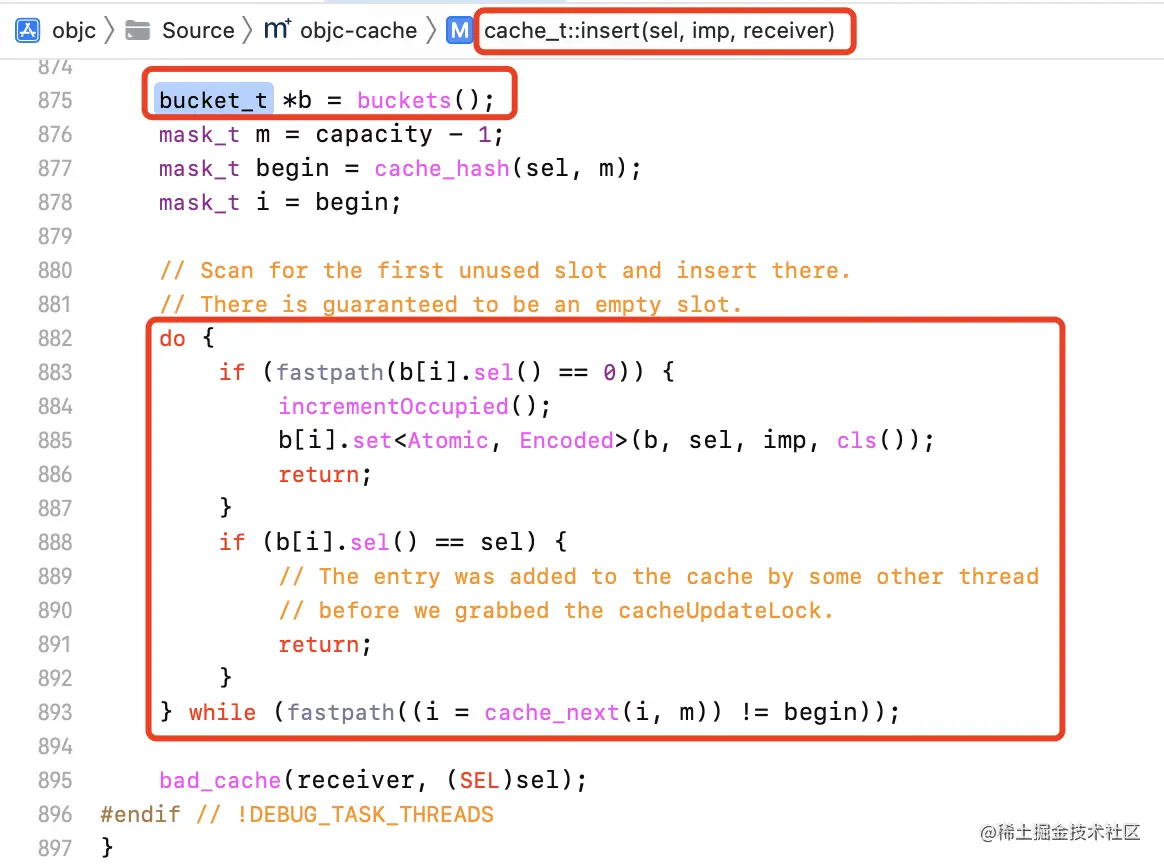

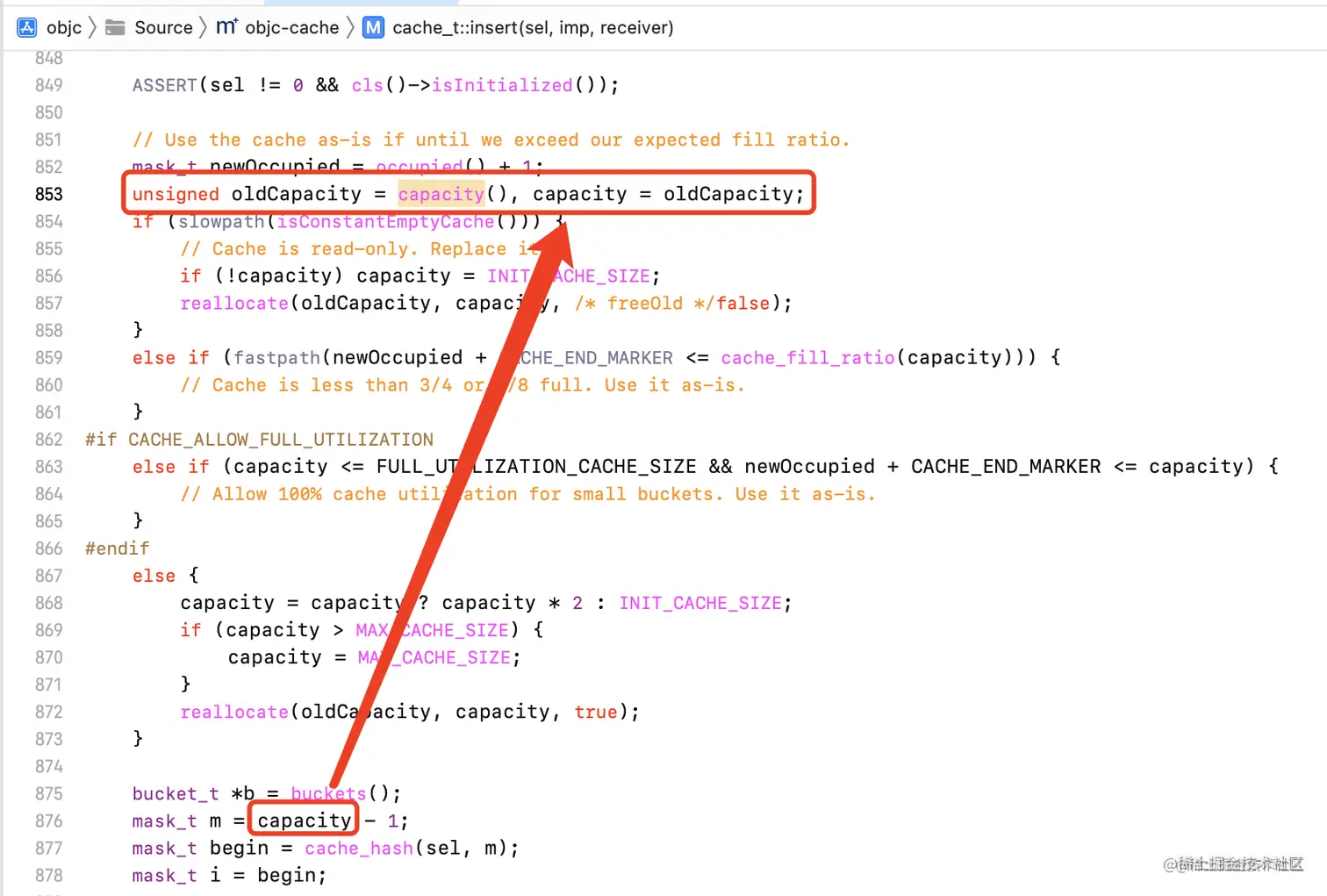

image.png 经过查看cache_t提供的方法，找到一个叫作insert的函数。在insert方法中注意到bucket_t *b = buckets()，而bucket_t存储的内容就是方法名和方法的实现。接着是对对象b进行set操作，操作对象b时使用数组的格式b[i]调用，所以要分析i如何取值。

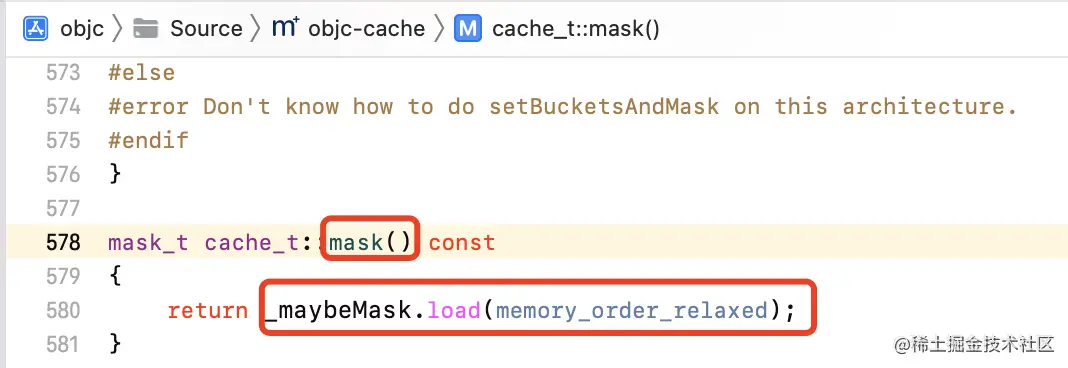

现在开始分析i的取值，首先计算mask_t m = capacity - 1;，已知_maybeMask = bucket_t长度-1(后续详述)，所以capacity = oldCapacity =capacity() = mask()+1 =_maybeMask+1=bucket_t长度-1+1= bucket_t，所以m的值为bucket_t-1。

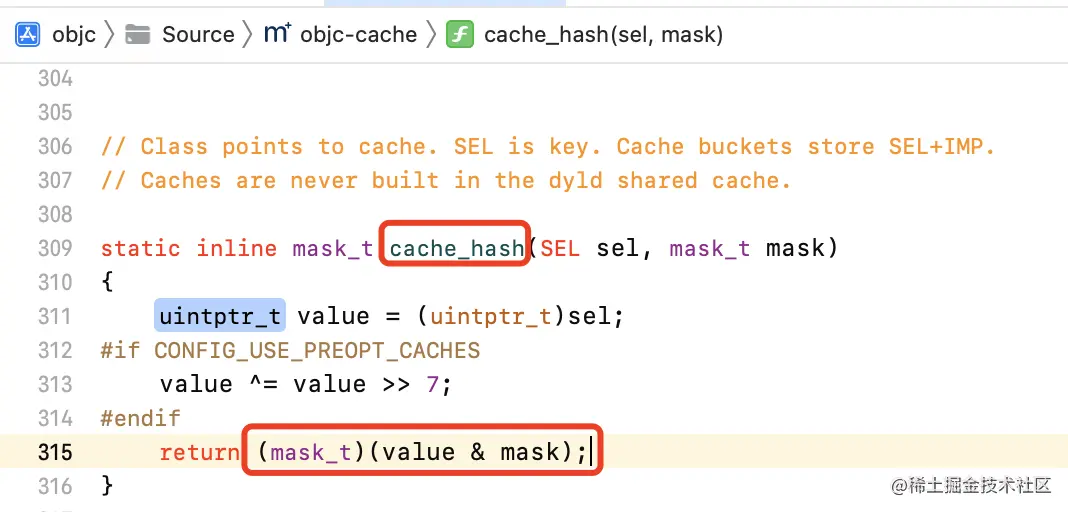

接着计算mask_t begin = cache_hash(sel, m);，cache_hash算法函数中，先把sel转换成uintptr_t类型即unsigned long类型的值value(该数字很大)。因此value&mask的结果最大值是mask。所以begin的值最大值就是m即bucket_t-1。


由此得出i的值不会超过bucket_t-1。

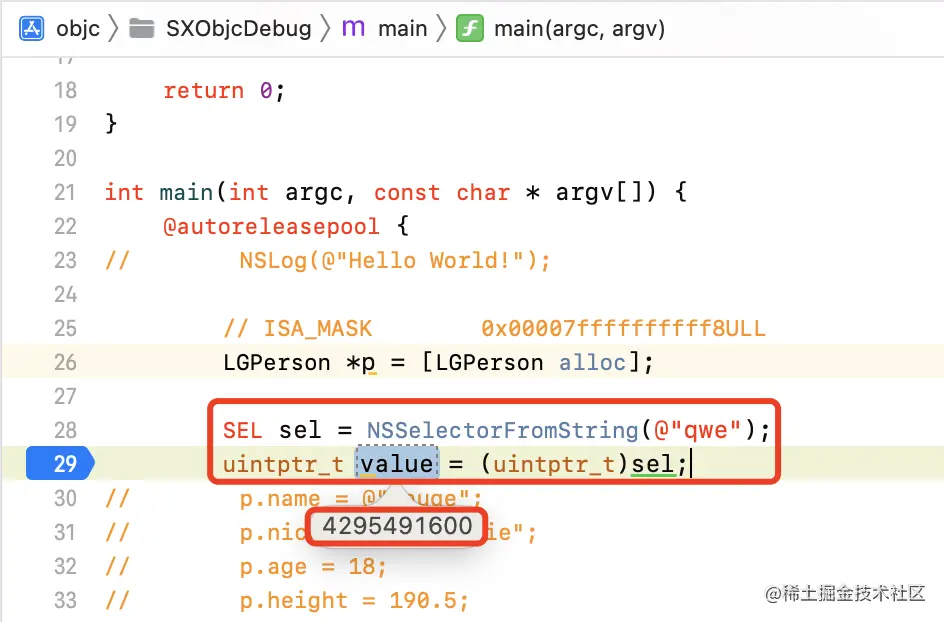

验证把"sel"转换成uintptr_t类型即unsigned long类型的数字value很大!
复制代码

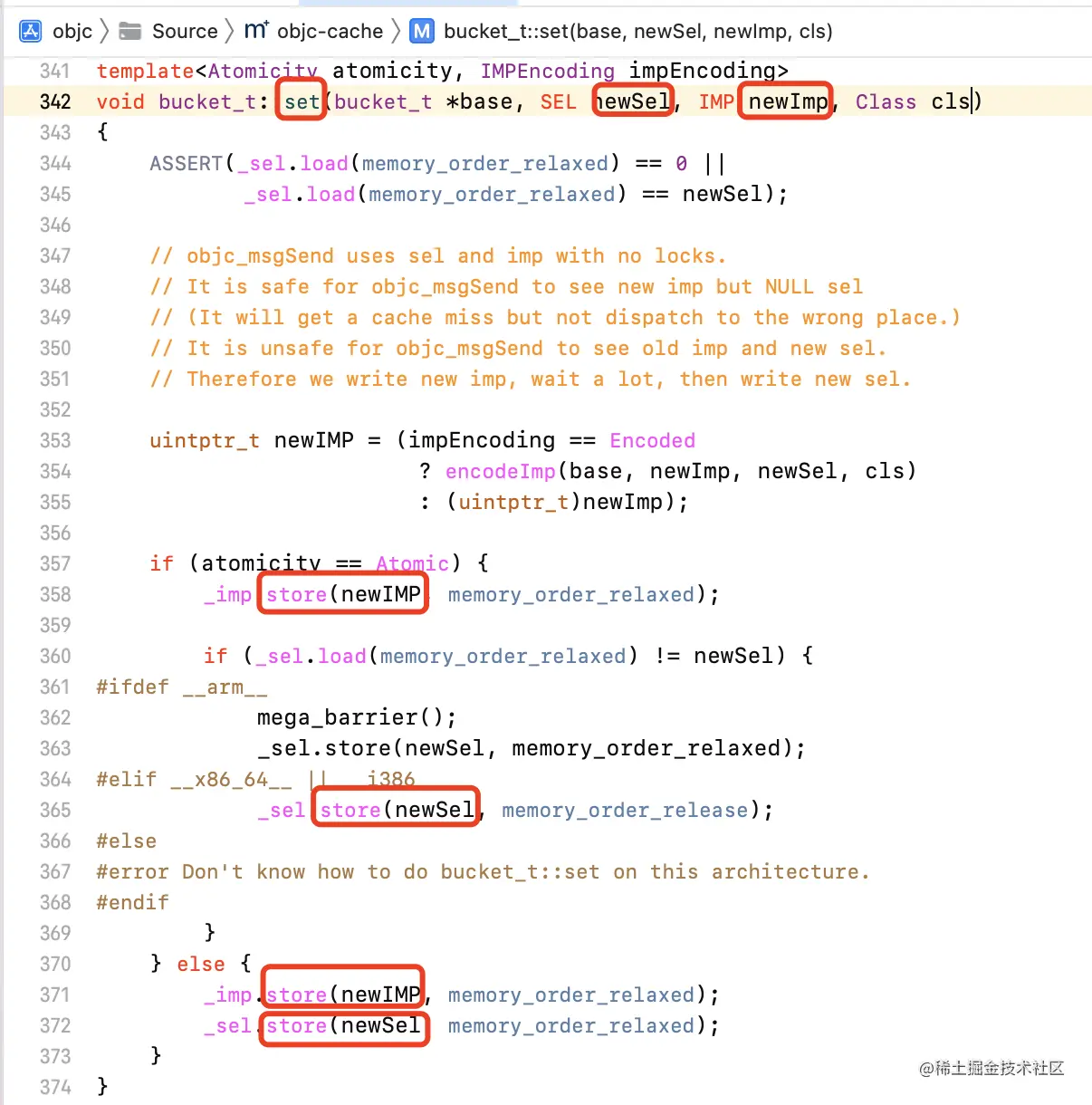

上述的set操作实际上就是对方法的存储。为什么说对对象b进行set操作实际上就是对方法的保存?在set方法中，分别调用了_imp_store和_sel_store函数。


为什么会找到insert的方法?首先cache表示缓存，所以肯定会涉及到插入、删除等操作，这样就顺其自然的关注到这个方法.各位读者经过长期跟随作者的底层源码分析，也会逐渐形成这样的举一反三的思维能力！
复制代码

总结整个过程：通过buckets()获取到bucket_t *类型的b，确定b的取值范围i最大为bucket_t长度-1,判断通过哈希算法得到的i对应的b[i]的sel是否有值，如果没有值，通过set函数将imp和sel存入b[i]中；如果b[i]的sel是否等于当前要存储的sel,如果相同说明已经缓存,直接返回；如果b[i]的sel有值并且不等于当前要存储的sel则调用 cache_next函数，当前要存储的sel存储到下标为i+1的对象中。

由此得出结论：cache是用来缓存方法的，即sel和imp!

二、cache扩容的引出

既然cache是用来缓存方法的，那么cache把方法存储在什么地方呢？ 直接读取cache中的成员发现，方法sel和imp并无法获取到。

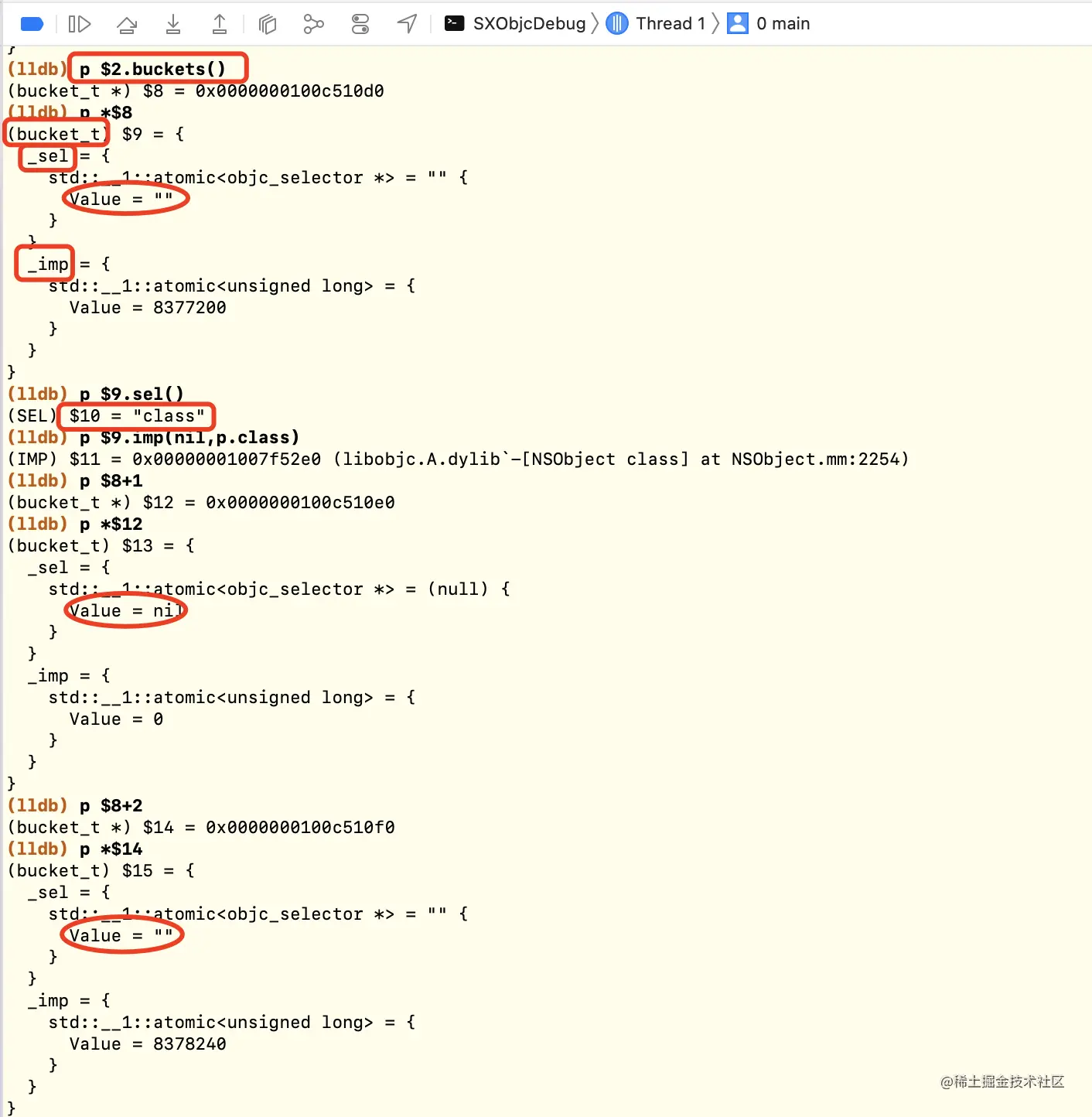

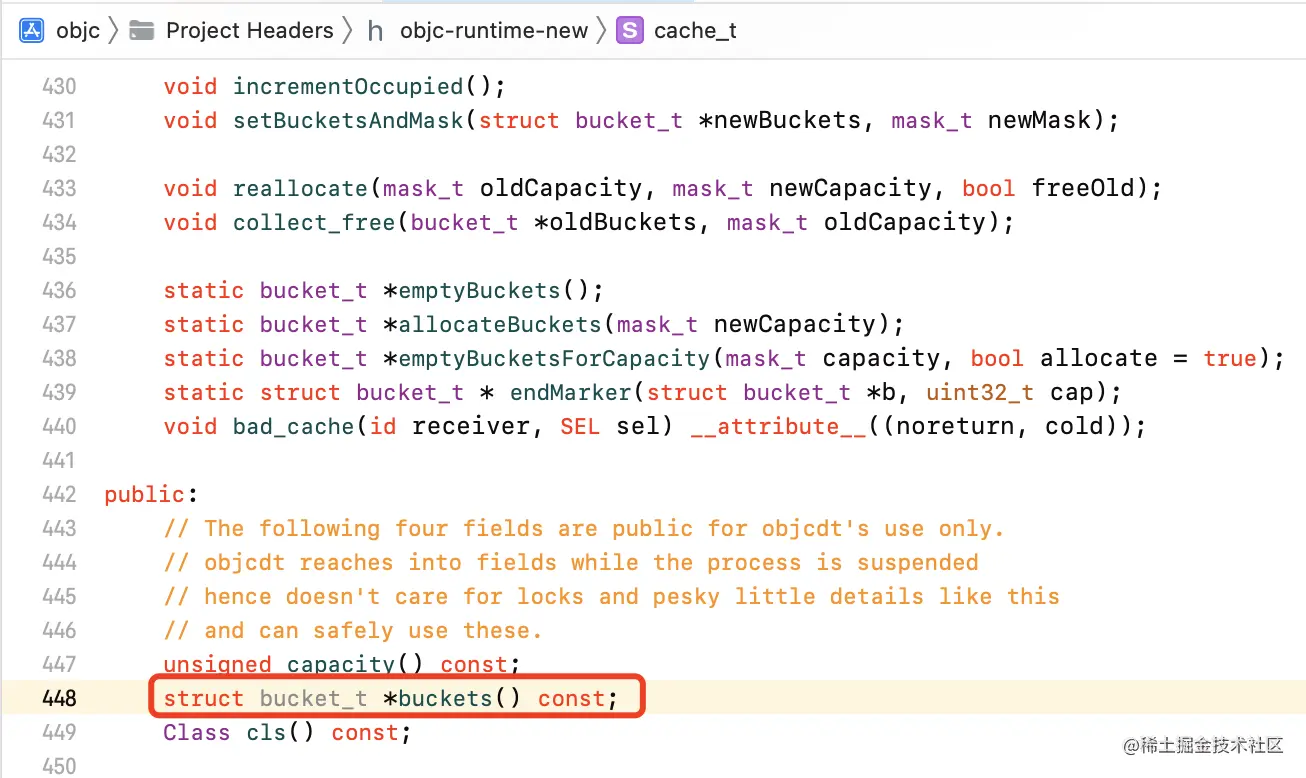

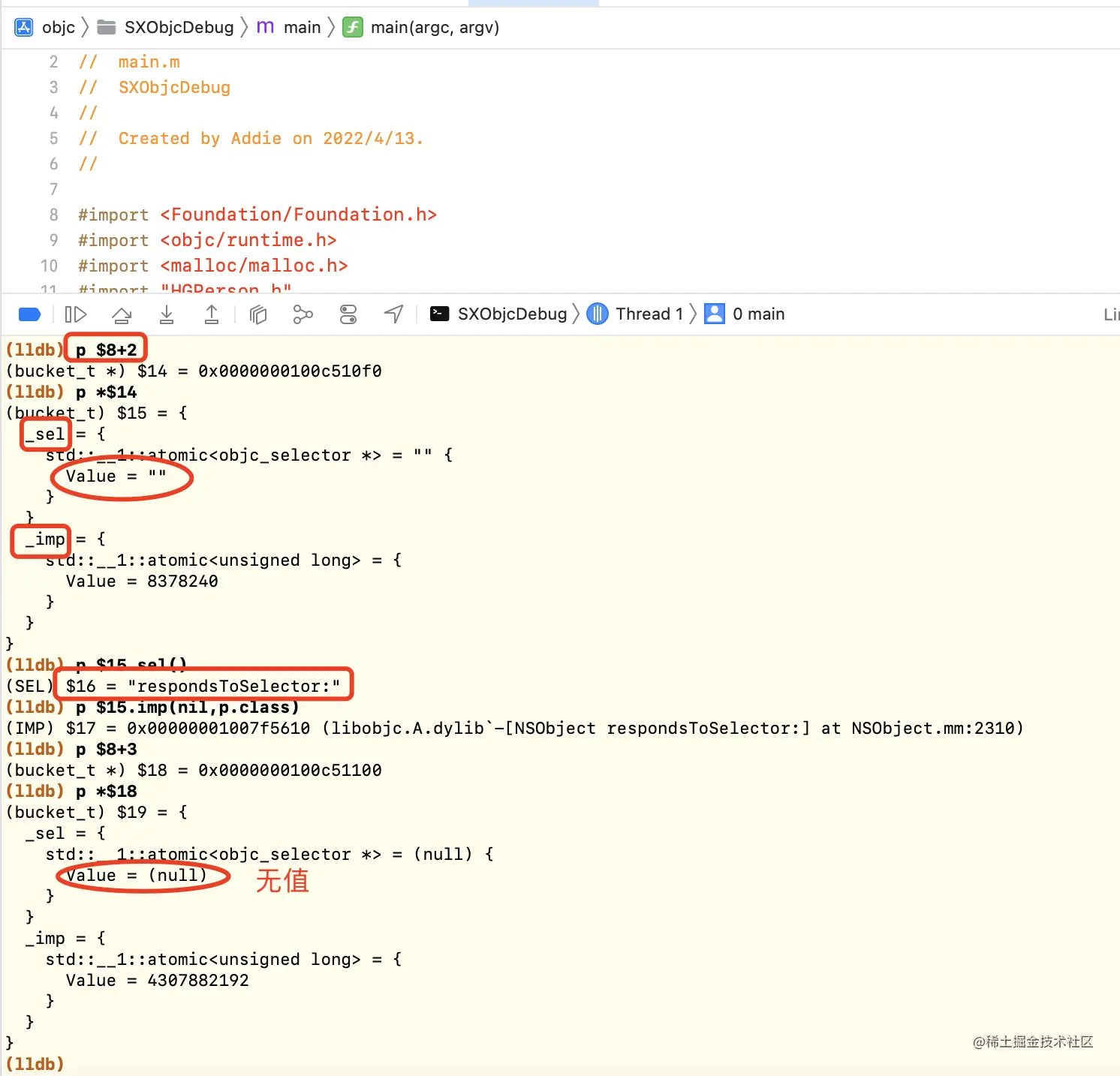

根据经验会想到去找函数来获取。由一、通过源码分析cache的缓存内容中发现，存储方法sel和imp的是一个bucket_t的结构体类型。在源码中找到返回bucket_t类型数据的buckets()函数，调用该函数并读取返回的内存内容，发现确实是存储了sel和imp，首先存储有class方法。


image.png 继续读取，发现存储了respondsToSelector:方法。


三.cache_t解析

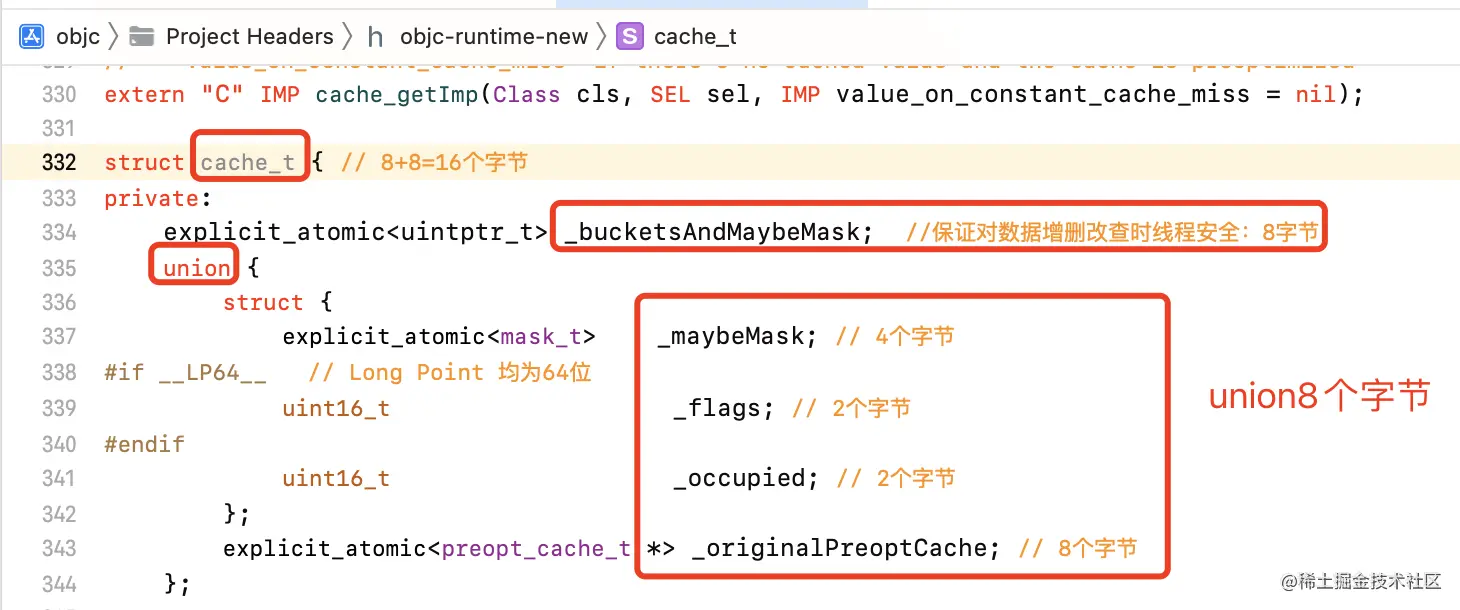

cache_t结构体中包含_bucketsAndMaybeMask(保证对数据增删改查时线程安全)占用8字节，还有1个联合体，其中包含4个成员：mask_t类型即unsigned int的_maybeMask占用4个字节、uint16_t类型即unsigned short类型的_flags占用2个字节、uint16_t类型即unsigned short类型的_occupied占用2个字节、preopt_cache_t *(指针)类型的_originalPreoptCache占用8个字节，所以cache_t结构体总共为16字节！所以，可以验证通过类对象内存平移16个字节即可找到cache得内存地址。


四.cache扩容规则解析

在二、cache扩容的引出中分析方法的存储时，调用方法method1后，可能只会找到方法class和方法respondsToSelector的存储而找不到method1。这是因为cache进行了扩容。 进入之前研究的insert函数中，在存储方法的sel和imp之前,即bucket_t *b = buckets();之前实现了cache扩容的逻辑。

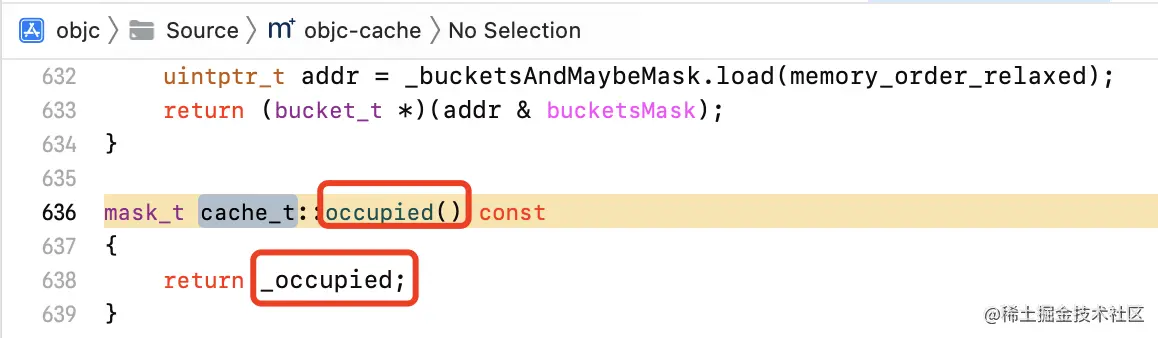

从mask_t newOccupied = occupied() + 1;开始分析，occupied()返回cache_t的成员变量_occupied，当第一次进入insert函数时，_occupied为0也就是occupied()为0，所以newOccupied值为1；oldCapacity等于bucket_t的长度。

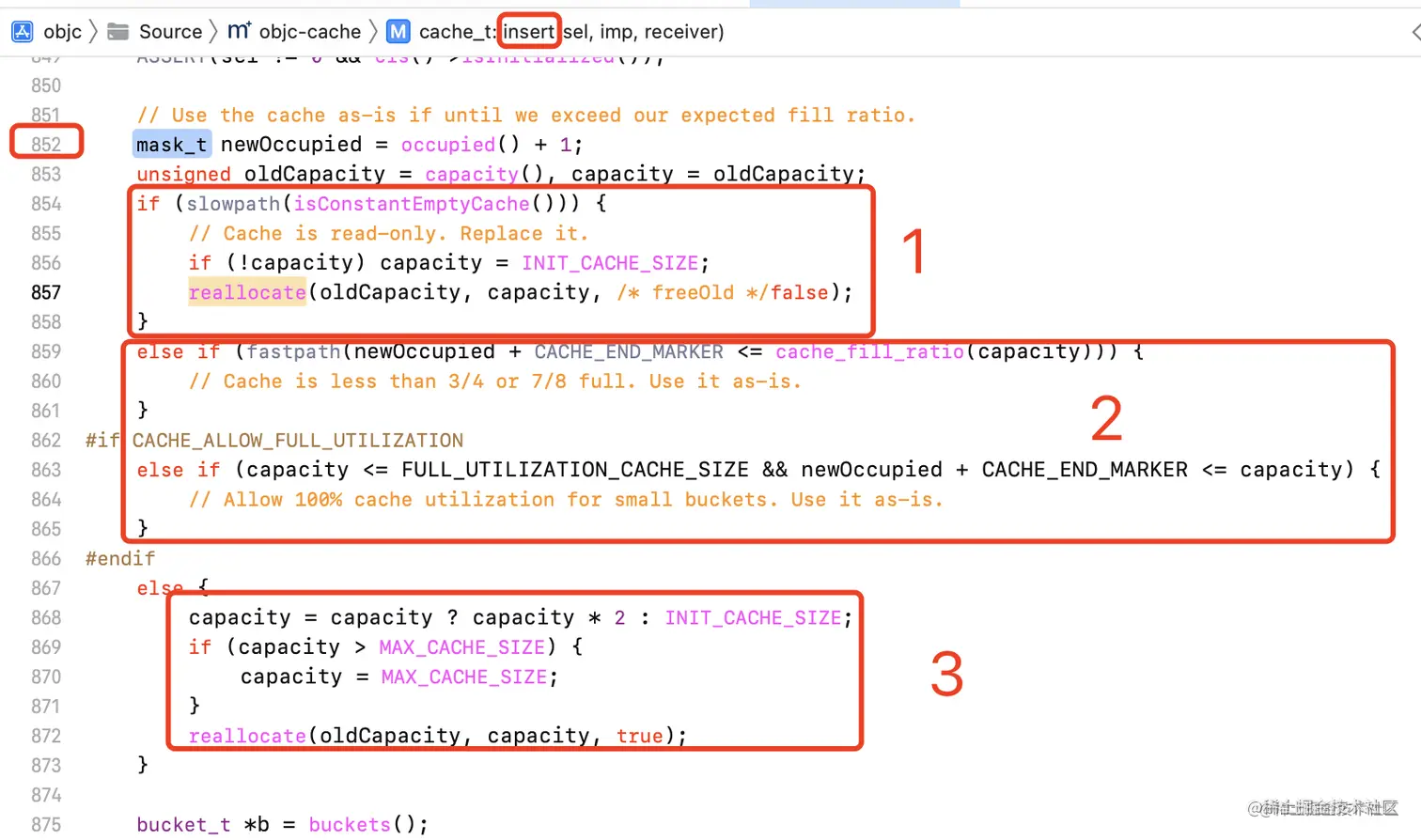

首次调用会进入第一个if（if (slowpath(isConstantEmptyCache()))），如图中1: INIT_CACHE_SIZE在x86_64架构下为1<<2(4)，arm64架构下1<<1(2)，即capacity在在x86_64架构下为4，arm64架构下2，再调用reallocate函数判断是否需要释放oldBuckets。即第一次调用insert时，在x86_64架构下开辟一个长度为4的桶子，在arm64架构下开辟一个长度为2的桶子。

如图中2，cache_fill_ratio在x86_64架构下为bucket_t长度的3/4，在arm64架构下为bucket_t长度的7/8。所以如果缓存的大小在x86_64架构下小于等于桶子长度的3/4，在arm64架构下小于桶子长度的7/8，在arm64架构下桶子长度小于等于8时不做任何操作。

否则，如图中3，会进行扩容。释放oldBuckets. image.png


总结：cache扩容规则

  • 在x86_64架构下，当缓存的大小等于桶子长度的3/4的时候，进行两倍扩容；
  • 在arm64架构下，当缓存的大小大于桶子长度的7/8的时候，进行两倍扩容；桶子长度小于等于8时不会扩容。

疑难问题:cache扩容逻辑需要根据源码多次分析理解！

五.真机测试cache缓存规则

通过仿写源码中的objc_class结构体，其中也包括仿写ISA、superclass、cache、bits这几个成员，利用仿写的objc_class结构体对Class进行转换，这样就可以获取到仿写的cache中的数据。如下为部分代码供参考：

typedef uint32_t mask_t;  // x86_64 & arm64 asm are less efficient

//preopt_cache_entry_t源码模仿

struct lg_preopt_cache_entry_t {

    uint32_t sel_offs;

    uint32_t imp_offs;

};

//preopt_cache_t源码模仿

struct lg_preopt_cache_t {

    int32_t  fallback_class_offset;

    union {

        struct {

            uint16_t shift       :  5;

            uint16_t mask        : 11;

        };

        uint16_t hash_params;

    };

    uint16_t occupied    : 14;

    uint16_t has_inlines :  1;

    uint16_t bit_one     :  1;

    struct lg_preopt_cache_entry_t entries;



    inline int capacity() const {

        return mask + 1;

    }

};

//bucket_t源码模仿

struct lg_bucket_t {

    IMP _imp;

    SEL _sel;

};

//cache_t源码模仿

struct lg_cache_t {

    uintptr_t _bucketsAndMaybeMask; // 8

    struct lg_preopt_cache_t _originalPreoptCache; // 8



    // _bucketsAndMaybeMask is a buckets_t pointer in the low 48 bits

    // _maybeMask is unused, the mask is stored in the top 16 bits.

    // How much the mask is shifted by.

    static constexpr uintptr_t maskShift = 48;


    // Additional bits after the mask which must be zero. msgSend

    // takes advantage of these additional bits to construct the value

    // `mask << 4` from `_maskAndBuckets` in a single instruction.

    static constexpr uintptr_t maskZeroBits = 4;


    // The largest mask value we can store.

    static constexpr uintptr_t maxMask = ((uintptr_t)1 << (64 - maskShift)) - 1;


    // The mask applied to `_maskAndBuckets` to retrieve the buckets pointer.

    static constexpr uintptr_t bucketsMask = ((uintptr_t)1 << (maskShift - maskZeroBits)) - 1;



    static constexpr uintptr_t preoptBucketsMarker = 1ul;



    // 63..60: hash_mask_shift

    // 59..55: hash_shift

    // 54.. 1: buckets ptr + auth

    //      0: always 1

    static constexpr uintptr_t preoptBucketsMask = 0x007ffffffffffffe;



    lg_bucket_t *buckets() {

        return (lg_bucket_t *)(_bucketsAndMaybeMask & bucketsMask);

    }



    uint32_t mask() const {

        return _bucketsAndMaybeMask >> maskShift;

    }



};

//class_data_bits_t源码模仿

struct lg_class_data_bits_t {

    uintptr_t objc_class;

};


//类源码模仿

struct lg_objc_class {

    Class isa;

    Class superclass;

    struct lg_cache_t cache;

    struct lg_class_data_bits_t bits;

};

复制代码

如上通过对源码的仿写，对cache扩容规则进行了验证，即在arm64架构下(iOS为arm64架构)，当缓存的大小大于桶子长度的7/8的时候，进行两倍扩容；桶子长度小于等于8时不会扩容！

本文总结

1.cache是用来缓存方法的，缓存使方法的调用更高效；
2.在x86_64架构下，当缓存的大小等于桶子长度的3/4的时候，进行两倍扩容；
3.在arm64架构下，当缓存的大小大于桶子长度的7/8的时候，进行两倍扩容；桶子长度小于等于8时不会扩容。
