这是我参与「第五届青训营」伴学笔记创作活动的第18天。今天的内容是关于列存储的，以 ClickHouse 为例。
1 数据库的基本概念
数据库定义：数据库是结构化信息或数据的有序集合，一般以电子形式存储在计算机系统中。通常由数据库管理系统来控制。
- 关系型数据库：把数据以表形式进行存储，再在各个表之间建立关系，通过表之间的关系来操作不同表之间的数据。
- 非关系型数据库：NoSQL 或非关系型数据库，支持存储和操作非关系型数据或半结构化的数据。NoSQL 没有固定的表结构和表间关系，数据之间可以是独立的。
- 单机数据库：在一台计算机上完成数据库的存储和查询。
- 分布式数据库：由位于不同站点的两个或多个文件组成。数据库可以存储在多台计算机上。
- OLTP 数据库：online transactional processing，高速分析数据库，专为多个用户执行大量事务而设计
- OLAP 数据库：online analytical processing，旨在同时分析多个数据维度，帮助团队更好地理解其数据中的复杂关系
ClickHouse 是一个关系型的、分布式的 OLAP 数据库。
1.1 OLAP 数据库
OLAP 数据库可以实现大量数据的读写，PB级别的存储（如何优化读写查询）；可以进行多维分析，使用复杂的聚合函数；提供窗口函数，自定义 UDF (user define function)；离线实时分析。
1.2 SQL
格式：select expression from table where condition group by expression order by expression
优点：标准化、高度非过程化、同一种语法提供2种使用方式（直接操作或嵌入高级语言）、语言简洁
1.3 数据库的架构
Parser 负责进行词法分析、语法分析、生成 AST。
Analyzer：负责变量绑定、类型推导、语义检查、安全、权限检查、完整性检查等。
Optimizer：进行评估，用来查询生成性能最优的执行计划。
Executor：将执行计划翻译成可执行的物理计划并驱动它执行。
1.4 存储引擎
存储引擎的作用主要包括管理内存数据结构、管理磁盘数据、读写算子。
2 列式存储
2.1 列式存储的优点
2.1.1 压缩算法
列式存储中在数据压缩的优点：减少读的数据量（IO 密集型计算时具有性能优势）、相同数据类型压缩率更高、排序后压缩率更高、可以针对不同数据类型选择不同压缩算法。
LZ4 压缩算法
输入：abcde_bcdefgh_abcdefghxxxxxxx
输出：abcde_(5,4)fgh_(14,5)fghxxxxxxx
(5, 4) 表示向前5个 byte 匹配到的内容长度为4。重复项越长或越多，压缩率越高。
Run-length encoding
输入：WWWWWWWWWWWWBWWWWWWWWWWWWBBBWWWWWWWWWWWWWWWWWWWWWWWWBWWWWWWWWWWWWWW
输出：12W1B12W3B24W1B14W
压缩重复的数据。
Delta encoding
输入：105, 135, 112, 135, 143, 147
输出：105(base), 30, -23, 23, 8, 4
把数据存储为连续数据之间的差异，而非数据本身。
2.1.2 数据处理
可以选择特定列计算，对聚合计算友好。
2.1.3 延迟物化
物化：把一种数据格式变成另一种数据格式。
延迟物化：把数据类型/格式的转化时间尽可能推迟。
优点：缓存友好、CPU / 内存带宽友好、可以利用到执行计划和算子的优化，例如filter、保留直接在压缩列做计算的机会
2.1.4 向量化
SIMD (single instruction multiple data)：对于现代多核CPU，其都有能力用一条指令执行多条数据（如 for 循环）
数据格式要求：连续内存、明确数据类型
执行模型要求：数据按批读取、函数调用需要明确数据类型

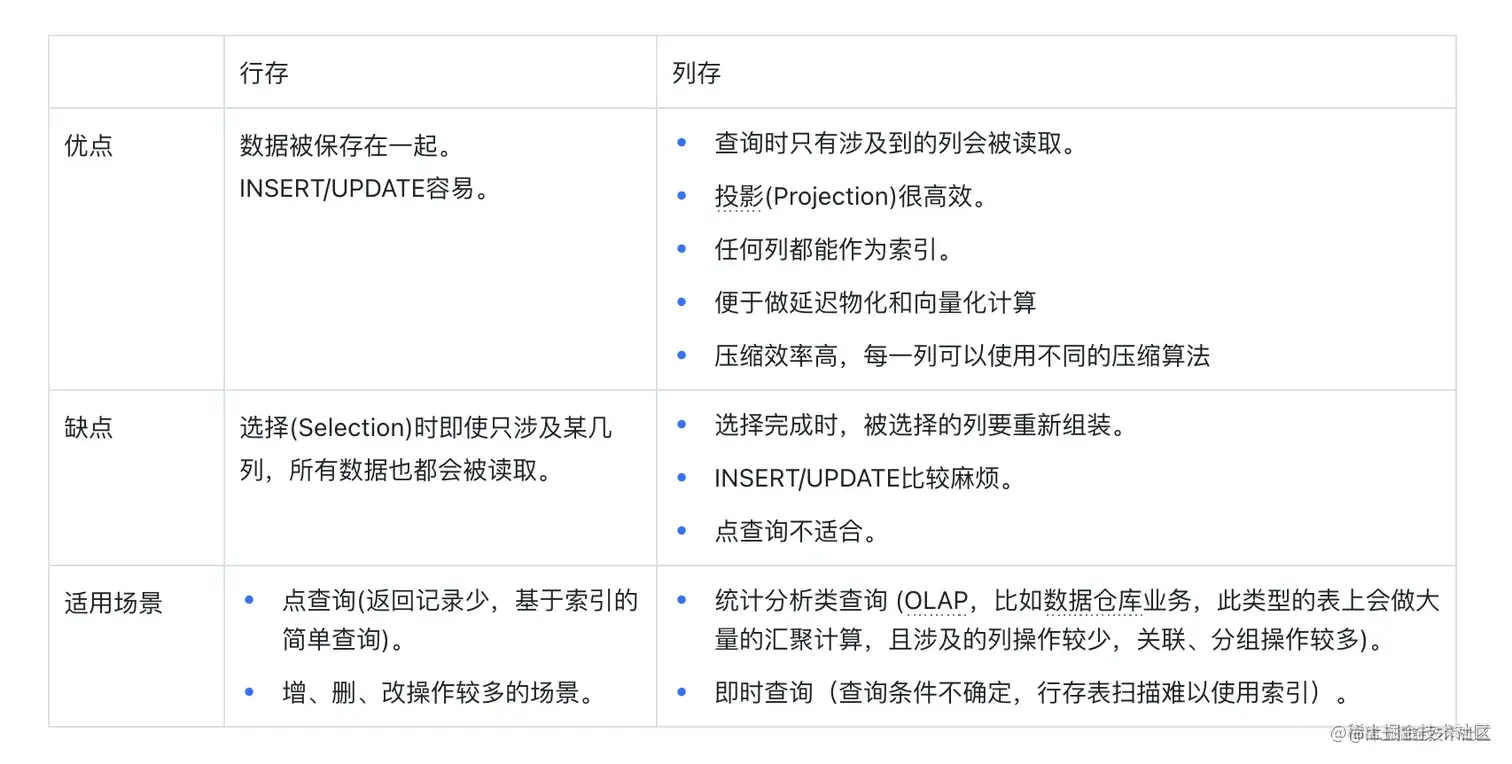

2.2 行存和列存
3 ClickHouse 存储设计
3.1 ClickHouse 的架构
分布式表：不存储数据，将查询路由到集群的各个节点（cluster：逻辑集群，包含多个节点；shard_key：指导数据写入分布式表时的分布方式）
本地表：实际存储数据的表

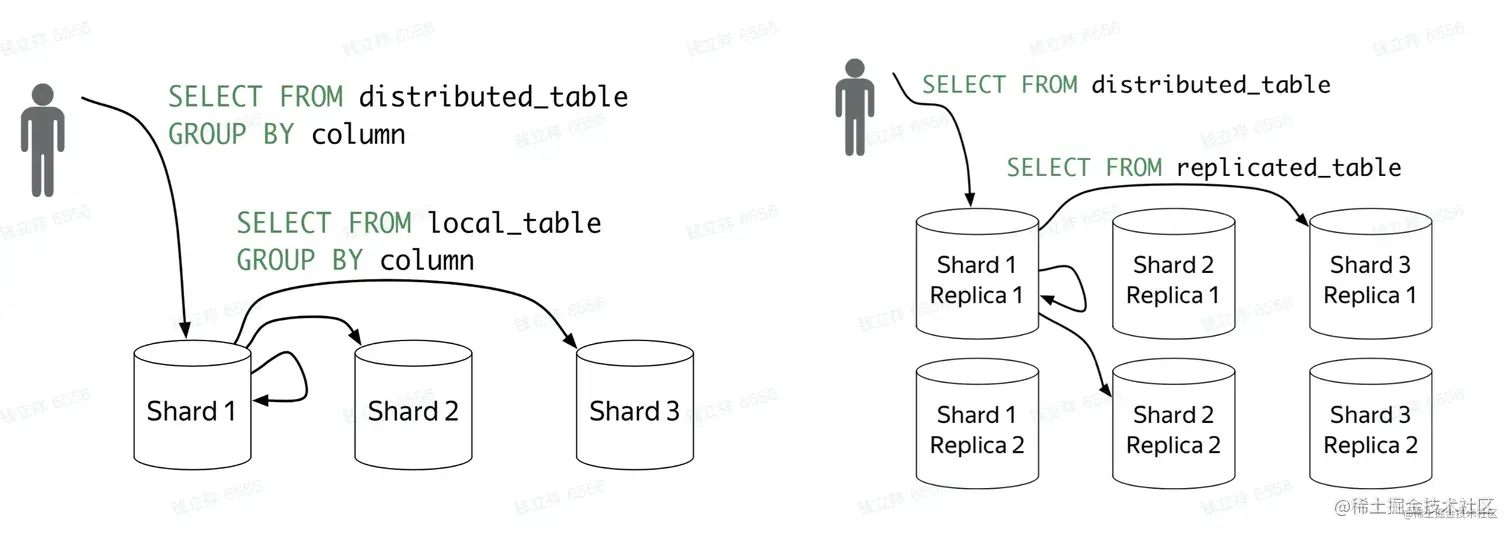

集群的横纵向分布：
3.2 ClickHouse 的存储架构

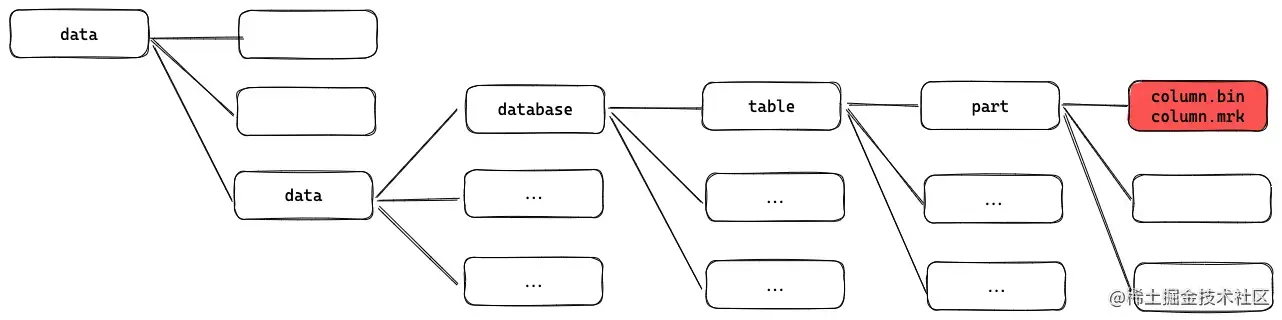

数据结构：
.bin 文件为数据文件，.mrk 为索引文件。
关于 part 和partition，part 是物理文件夹的名字，partition 是逻辑结构。在内存中可以看到 partition 中包含哪些 part。
关于 part 和 column，每个column都是一个文件，所有的column文件都在自己的part文件夹下。
关于 column 和 index，一个part有一个主键索引，每个column都有列索引。
3.3 ClickHouse 的索引设计
Hash Index
将 key 映射到 bucket 上，每个 bucket 都包含一个指向一条记录的地址。但哈希索引在查找时只适用于等值查询。
b-tree
数据是有序的，且支持增删改查。每个节点包含多个孩子，按照升序排列 key，每个 key 有2个指向左右孩子节点的引用。
b+ tree
所有数据都存在叶子节点，非叶子节点只保存 key。叶子节点维护到相邻节点的引用。可以通过 key 做二分查找，也可以通过叶子节点做顺序查找。
ClickHouse 不使用 b tree 或 b+ tree 的原因：对于大数据量，树的深度太高；受制于列存，需要建立索引，索引数据量太大，多个列如何平衡查询和存储；OLAP 写入量非常大。
实际应用的索引 LSM tree (Log-structured merge tree)
着重优化顺序写入，主要数据结构为 SSTables 和 Memtable。
SSTables
- key 按顺序存储到文件中，称为 segment
- 包含多个 segment
- 每个 segment 写入磁盘后都是不可更改的，新增数据只能生成新的 segment
Memtable
- 在内存中，数据存在 memtable 中，大多数实现都是一颗 binary search tree
- 当 memtable 的数据存储达到阈值时，就会写入磁盘
数据查询：从最新的 segment 开始遍历每个 key；也可以给每个 segment 建索引
数据合并 compaction：指将多个 segment 合并成一个 segment；一般由一个后台线程完成；不同 segment 写入新的 segment 的时候也要排序；形成新的 segment 后原先的 segment 会被删除。
在数据存储到磁盘时会划分为 granule，也是最小的读取单元，不同的 granule 可以并行。每个 granule 对应 primary.idx 中的一行。默认每8192行记录主键的一行值，primary.idx 需要被全部加载到内存里面。6每个主键的一行数据被称为一个 mark。每个列都有这样一个 mark 文件，mark 文件存储所有 granule 在物理文件里面的地址，每一列都有一个 mark 文件。
在 mark 文件里面的每一行存储两个地址。第一个地址称为 block_offset，用于定位一个 granule 的压缩数据在物理文件中的位置，压缩数据会以一个 block 为单位解压到内存中。第二个地址称为 granule_offset，用于定位一个 granule 在解压之后的 block 中的位置。
3.4 索引的缺点和优化
缺点：数据按照key的顺序做排序，因此只有第一个key的过滤效果好，后面的key过滤效果依赖第一个key的基数大小。
解决方法：建立二级索引 secondary index、构建多个主键索引、再建一个表（缺点：数据需要同步两份，查询需要用户判断查哪张表）、建一个物化视图（数据自动同步到隐式表，但是需要用户判断查哪张表）、使用projection（数据自动同步到隐式表，查询自动路由到最优的表）
3.5 数据合并
背景：一个 part 内的数据是有序的，不同 part 之间的数据是无序的。数据合并是将多个 part 合并成一起的过程，part 的合并发生在一个分区内。
数据的可见性：数据合并过程中，未被合并的数据对查询可见；数据合并完成后，新part可见，被合并的part被标记删除
3.6 数据查询
查询过程：
- 通过主键找到需要读的 mark
- 切分 marks，然后并发的调度 reader
- Reader 通过 mark block_offset 得到需要读的数据文件的偏移量
- Reader 通过 mark granule_offset 得到解压之后数据的偏移量
- 构建列式 filter 做数据过滤
4 ClickHouse 典型应用场景
4.1 大宽表存储和查询
可以建非常多的列；查询的时候；可以增加、删除、清空每一列；引擎可以快速选择需要的列；可以将列涉及的过滤条件下推到存储层，从而加快查询。
动态表结构：map 中每个 key 都是一列；map 中每一列都可以单独查询；使用方式同普通列，可以进行任何计算。
4.2 离线数据分析
数据导入：数据可以通过 spark 生成 clickhouse 格式的文件，导入到 hdfs 上由 hive2ch 导入工具完成数据导入，数据直接导入到各个物理节点。（缺点：需要 spark 把数据全部准备好）
数据按列导入：保证查询可以及时访问已有数据，可以按需加载需要的列。

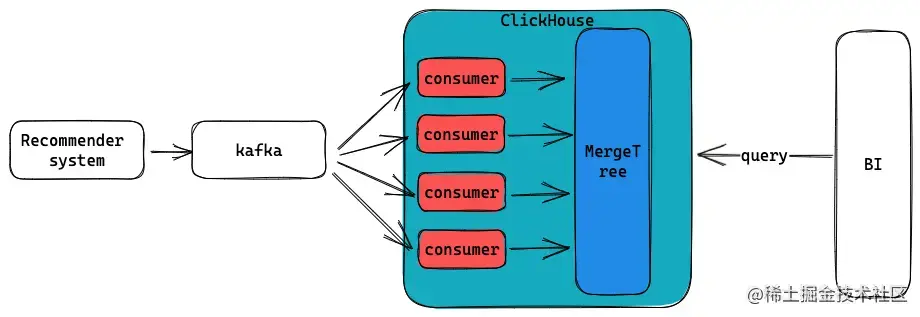

4.3 实时数据分析
要求：数据可以被立刻查询
使用 memory table 减少 parts 数量：数据先缓存在内存中，到达一定阈值再写到磁盘
4.4 复杂类型查询
bitmap 索引

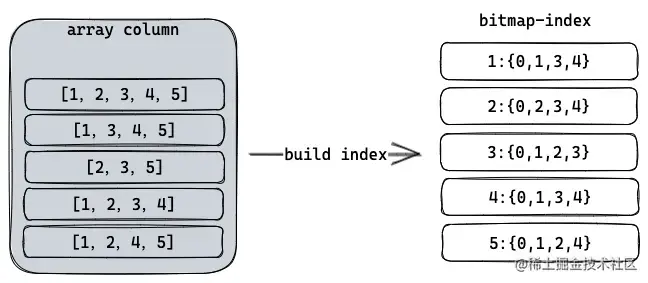

建立：

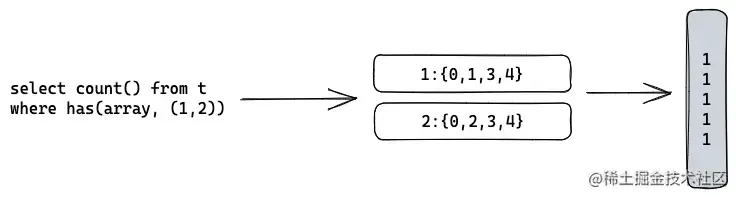

查询：
bitmap64 类型
汇总有相同值的 key。
lowcardinality
对于低基数列使用字典编码，减少数据存储和读写的IO使用，可以做运行时的压缩数据过滤。
