ClickHouse-你没有见过的列存储

这是我参加【第五届青训营】伴学笔记创作活动的第18天

课程目标

  • 数据库基本概念
  • 列式存储
  • ClickHouse存储设计
  • ClickHouse典型应用场景

数据库基本概念

数据库是结构化信息或数据的有序集合，一般以电子形式存储在计算机系统中。通常由数据库管理系统 (DBMS)来控制。在现实中，数据、DBMS 及关联应用一起被称为数据库系统，通常简称为数据库。

数据解析整理成有序集合

可以通过查询语言获取想要的信息

数据库的类型

关系数据库：关系型数据库是把数据以表的形式进行储存，然后再各个表之间建立关系，通过这些表之间的关系来操作不同表之间的数据。 非关系数据库：NoSQL 或非关系数据库，支持存储和操作非结构化及半结构化数据。相比于关系型数据库，NoSQL没有固定的表结构，且数据之间不存在表与表之间的关系，数据之间可以是独立的。 单机数据库：在一台计算机上完成数据的存储和查询的数据库系统。 分布式数据库：分布式数据库由位于不同站点的两个或多个文件组成。数据库可以存储在多台计算机上，位于同一个物理位置，或分散在不同的网络上。 OLTP 数据库：OLTP（Online transactional processing）数据库是一种高速分析数据库，专为多个用户执行大量事务而设计。 OLAP 数据库：OLAP (Online analytical processing) 数据库旨在同时分析多个数据维度，帮助团队更好地理解其数据中的复杂关系

OLAP数据库

  • 大量数据的读写，PB级别的存储
  • 多维分析，复杂的聚合函数
  • 窗口函数，自定义UDF
  • 离线/实时分析

SQL

一种编程语言，目前几乎所有的关系数据库都使用 SQL (Structured Query Language) 编程语言来查询、操作和定义数据，进行数据访问控制

SQL的结构
  • 一个简单的SQL查询包含SELECT关键词。星号（"*"）也可以用来指定查询应当返回查询表所有字段，可选的关键词和子句包括：
  • FROM子句指定了选择的数据表。FROM子句也可以包含JOIN二层子句来为数据表的连接设置规则。
  • WHERE子句后接一个比较谓词以限制返回的行。WHERE子句仅保留返回结果里使得比较谓词的值为True的行。
  • GROUP BY子句用于将若干含有相同值的行合并。 GROUP BY通常与SQL聚合函数连用，或者用于清除数据重复的行。GROUP BY子句要用在WHERE子句之后。
  • HAVING子句后接一个谓词来过滤从GROUP BY子句中获得的结果，由于其作用于GROUP BY子句之上，所以聚合函数也可以放到其谓词中。
  • ORDER BY子句指明将哪个字段用作排序关键字，以及排序顺序(升序/降序)，如果无此子句，那么返回结果的顺序不能保证有序。
SQL的优点
  • 标准化，ISO和ANSI是长期建立使用的SQL数据库标准
  • 高度非过程化，用SQL进行数据操作，用户只需提出“做什么”，而不必指明“怎么做”，因此用户无须了解存取路径，存取路径的选择以及SQL语句的操作过程由系统自动完成。这不但大大减轻了用户负担，而且有利于提高数据独立性。
  • 以同一种语法结构提供两种使用方式，用户可以在终端上直接输入SQL命令对数据库进行操作。作为嵌入式语言，SQL语句能够嵌入到高级语言（如C、C#、JAVA）程序中，供程序员设计程序时使用。而在两种不同的使用方式下，SQL的语法结构基本上是一致的。
  • 语言简洁，易学易用：SQL功能极强，但由于设计巧妙，语言十分简洁，完成数据定义、数据操纵、数据控制的核心功能只用了9个动词：CREATE、ALTER、DROP、SELECT、INSERT、UPDATE、DELETE、GRANT、REVOKE。且SQL语言语法简单，接近英语口语，因此容易学习，也容易使用。

数据库架构

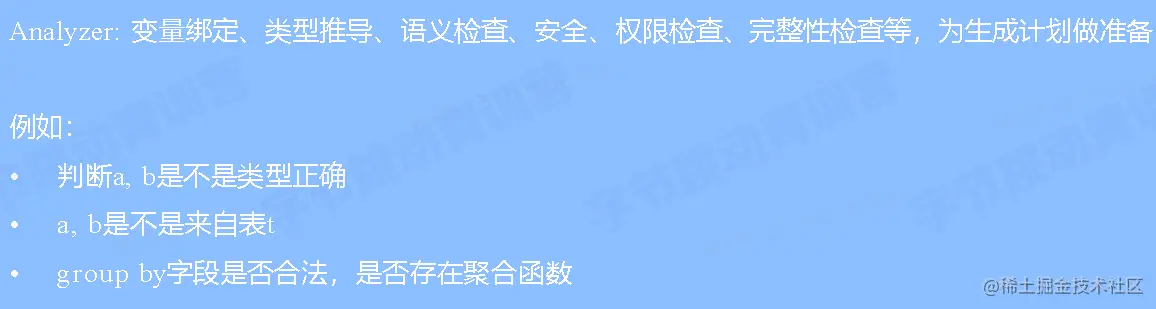

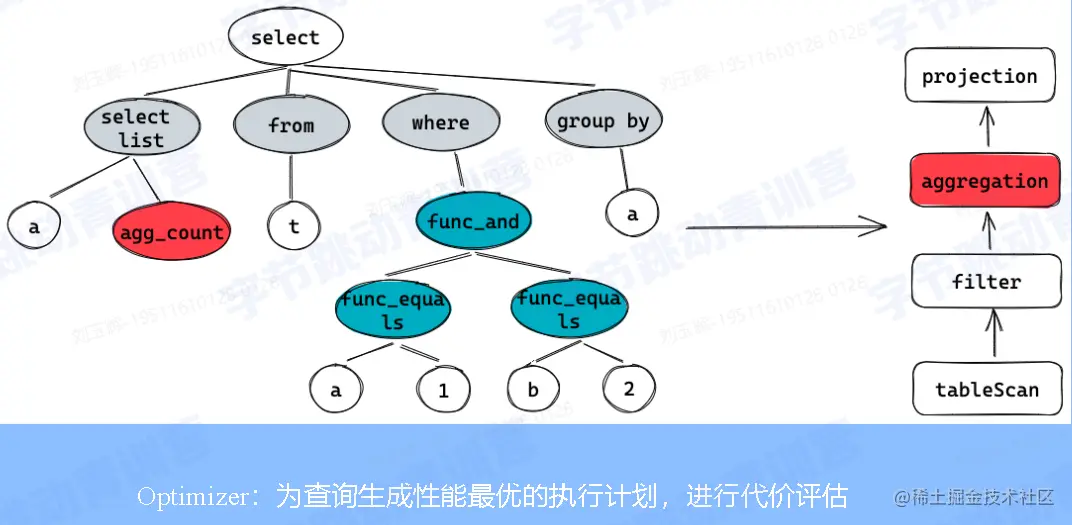

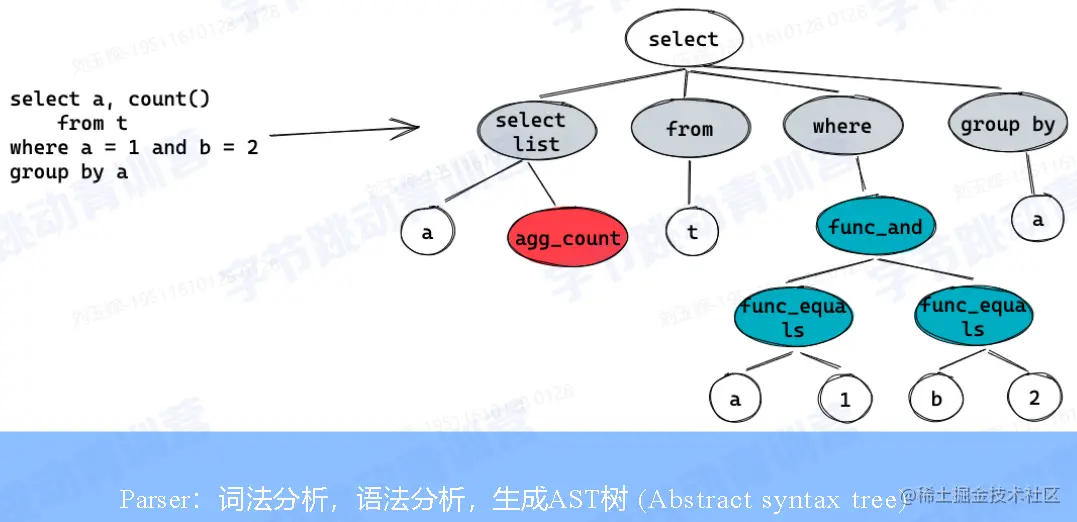

SQL的执行





存储引擎

  • 管理内存数据结构
    • 索引
    • 内存数据
    • 缓存
    • Query cache
    • Data cache
    • Index cache
  • 管理磁盘数据
    • 磁盘数据的文件格式
    • 磁盘数据的增删改查
  • 读写算子
    • 数据写入逻辑
    • 数据读取逻辑

如何存储数据

  • 是否可以并发处理
  • 是否可以构建索引
  • 行存，列存或者行列混合存储

如何读写数据

  • 读多写少
  • 读少写多
  • 点查场景
  • 分析型场景

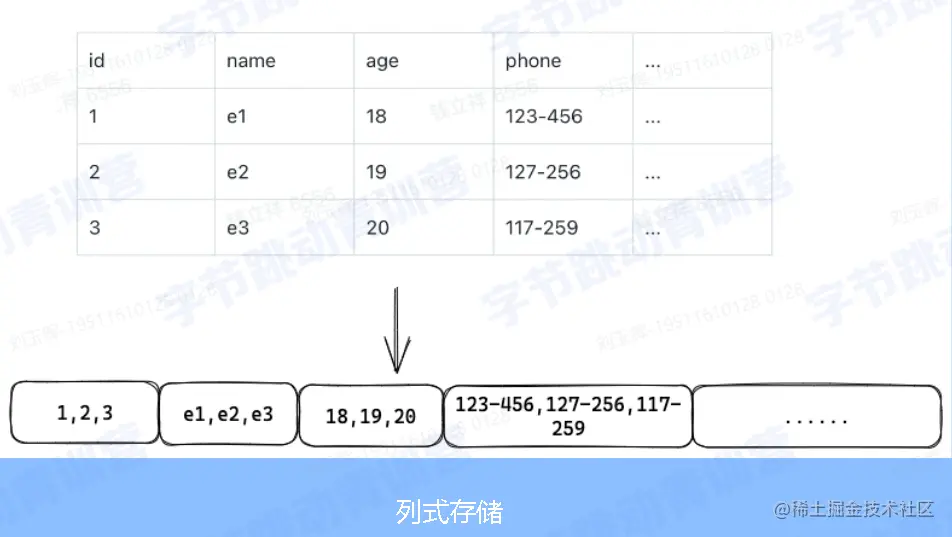

列式存储



数据压缩

  • 数据压缩可以使读的数据量更少，在IO密集型计算中获得大的性能优势
  • 相同类型压缩效率更高
  • 排序之后压缩效率更高
  • 可以针对不同类型使用不同的压缩算法
列式存储的优点
  • LZ4
    • （5，4）代表向前5个byte，匹配到的内容长度有4，即“bcde”是一个重复
    • 重复项越多或者越长，压缩率就会越高
  • Run-length encoding
    • 压缩重复的数据
    • 可以再压缩数据上直接计算
  • Delta encoding
    • 将数据存储为连续数据之间的差异，而不是直接存储数据本身
    • 特定算子也能直接在压缩数据上计算
  • 数据选择
    • 可以选择特定的列做计算而不是读所有列
    • 对聚合计算友好
  • 延迟物化
    • 尽可能推迟物化操作的发生，物化：将列数据转换为可计算或者输出的行数据或者内存数据结果的过程，物化后的数据通常可以用来数据过滤，聚合计算，Join
  • 延时物化
    • 缓存友好
    • CPU/内存带宽友好
    • 可以利用到执行计划和算子的优化，例如filter
    • 保留直接在压缩列做计算的机会
  • 向量化
    • SIMD
    • 数据格式
    • 执行模型
  • 数据格式要求
    • 需要处理多个数据，因此数据需要是连续内存
    • 需要明确数据类型
  • 执行模型要求
    • 数据需要按批读取
    • 函数的调用需要明确数据类型
  • 列存数据库适合设计出这样的执行模型。从而使用向量化技术
    • 按列读取
    • 每种列类型定义数据读写逻辑
    • 函数按列类型处理

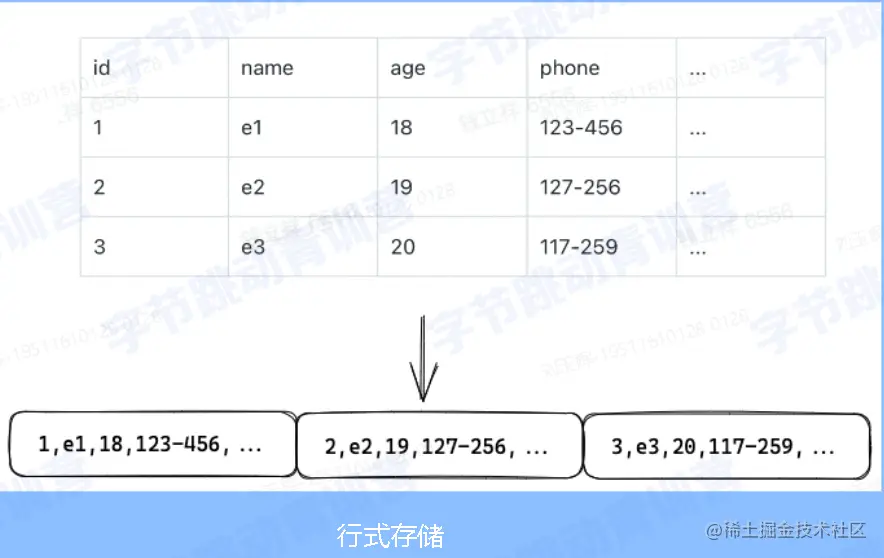

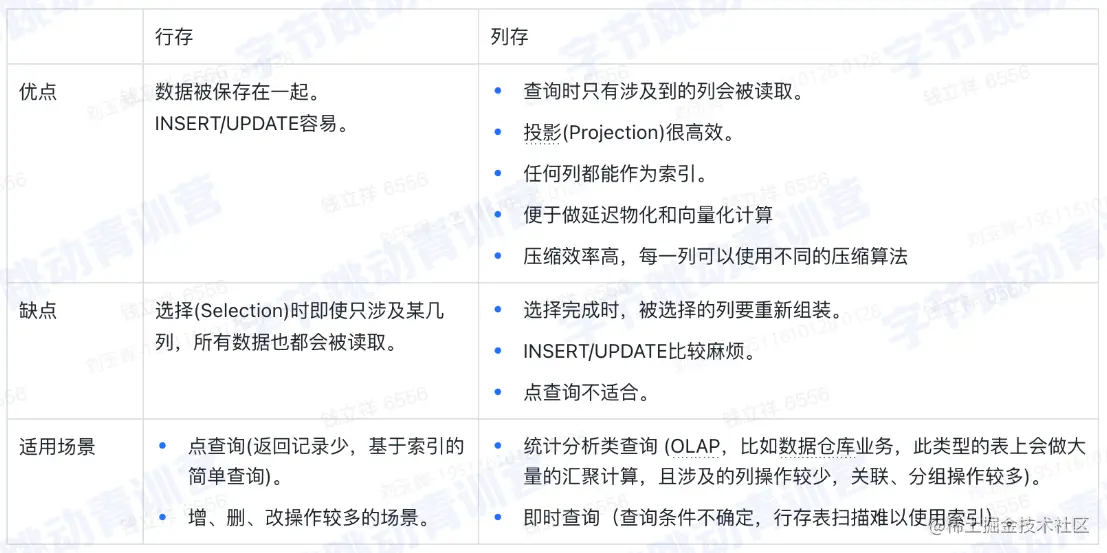

行存 vs 列存

屏幕截图 2023-02-16 220427.png

ClickHouse的存储设计

  ClickHouse的架构

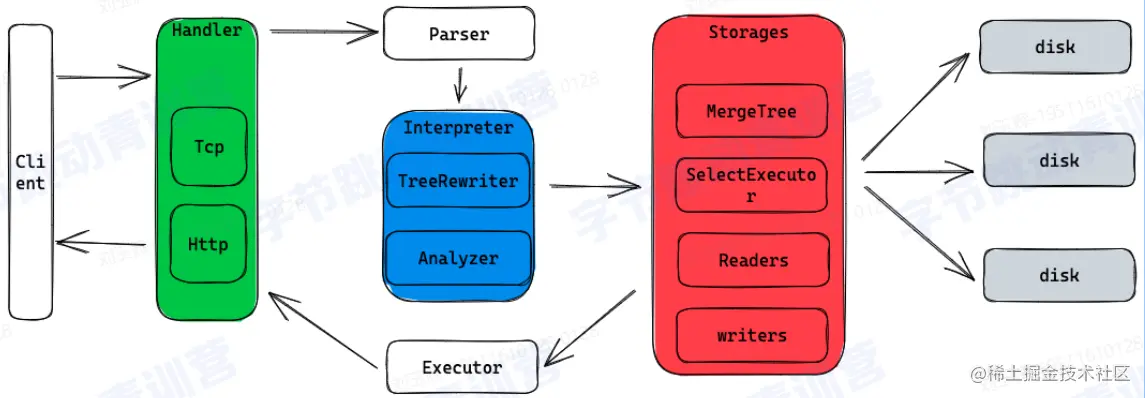

1. 架构图

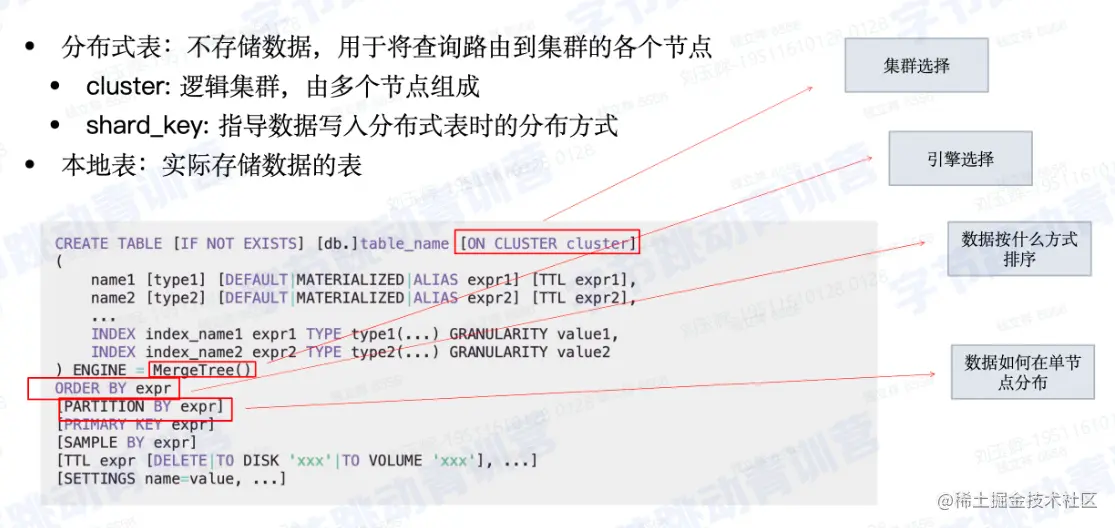

2. 表定义和结构

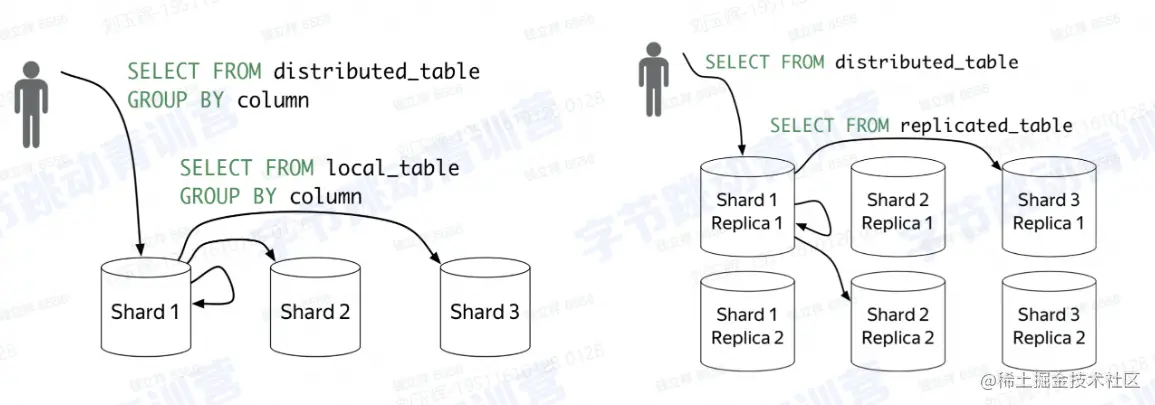

3. 集群架构


  ClickHouse的存储架构

1. 数据结构

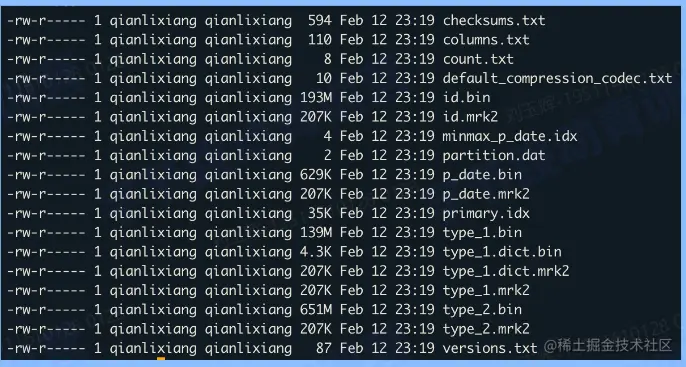

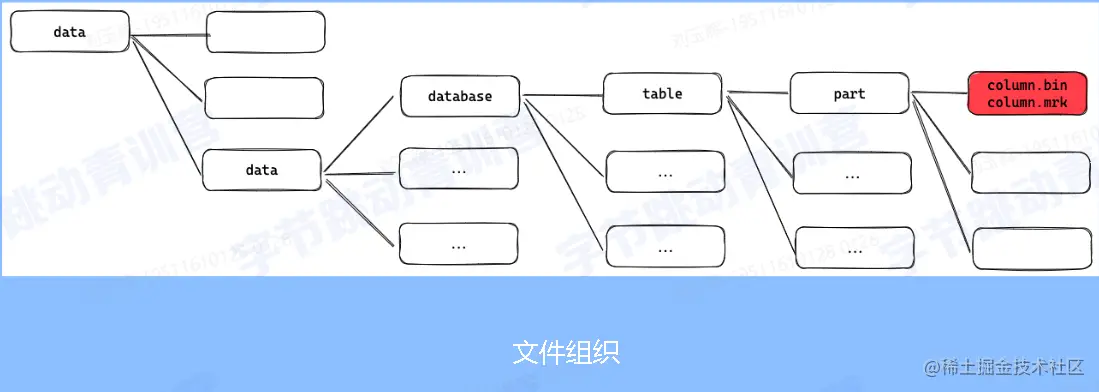

a.文件组织


b.文件内容

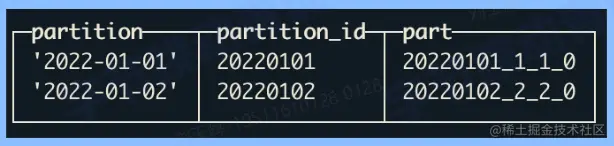

c. part和partition
  • part是物理文件夹的名字
  • partition是逻辑结构


d. part和column
  • 每个column都是一个文件
  • 所有的column文件都在自己的part文件夹下
e. column和index
  • 一个part有一个主键索引
  • 每个column都有列索引

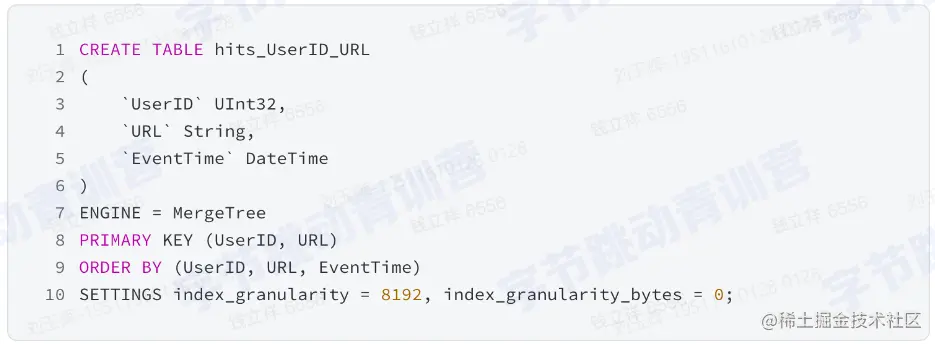

    索引设计

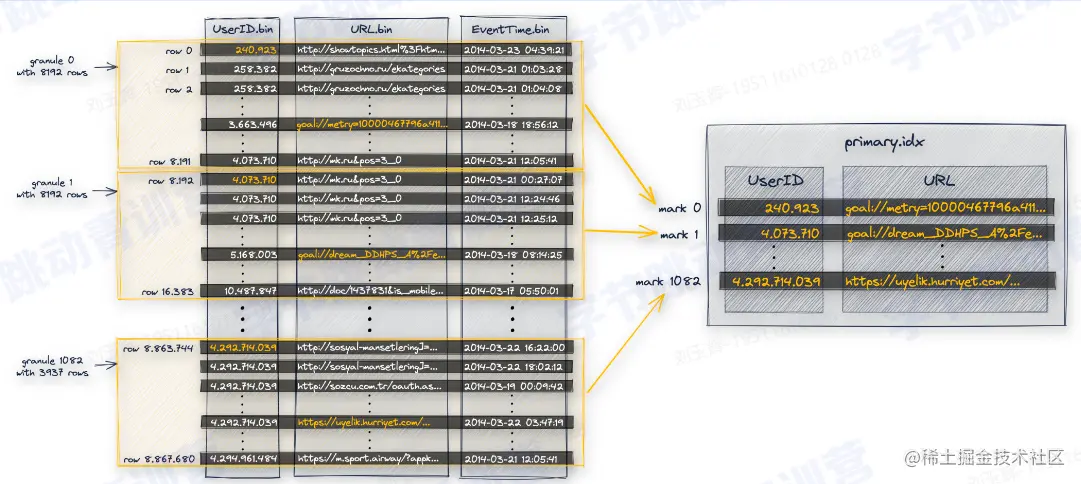

1. 主键索引


2. 数据按照主键顺序一次排序 UserID首先做排序,然后是URL,最后是EventTime

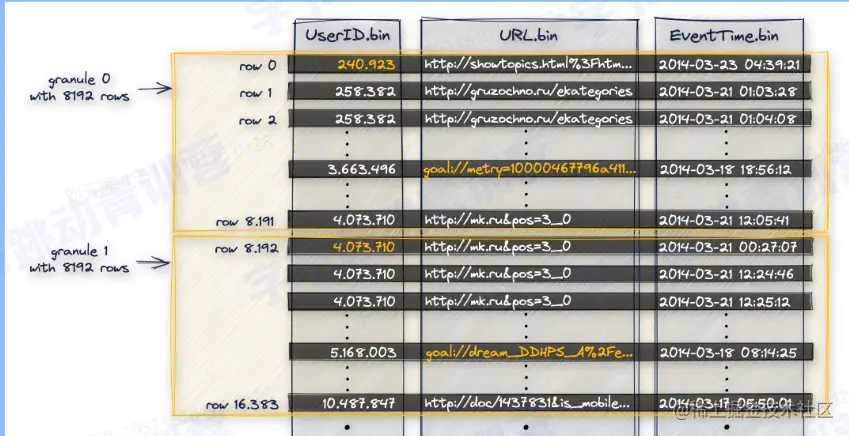

3. 数据被划分为granules
  • granules是最小的数据读取单元
  • 不同的granules可以并行读取

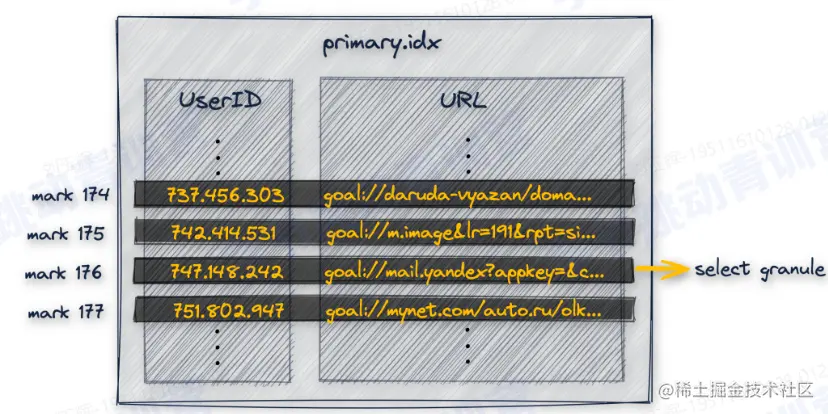

4. 每个granule都对应primary.idx里面的一行


5. 默认每8192行记录主键的一行值，primary.idx需要被全部加载到内存里面


6. 每个主键的一行数据被称为一个mark


7. 每个列都有这样一个mark文件
  • mark文件保存的是每个granule的物理地址
  • 每一列都有一个自己的mark文件

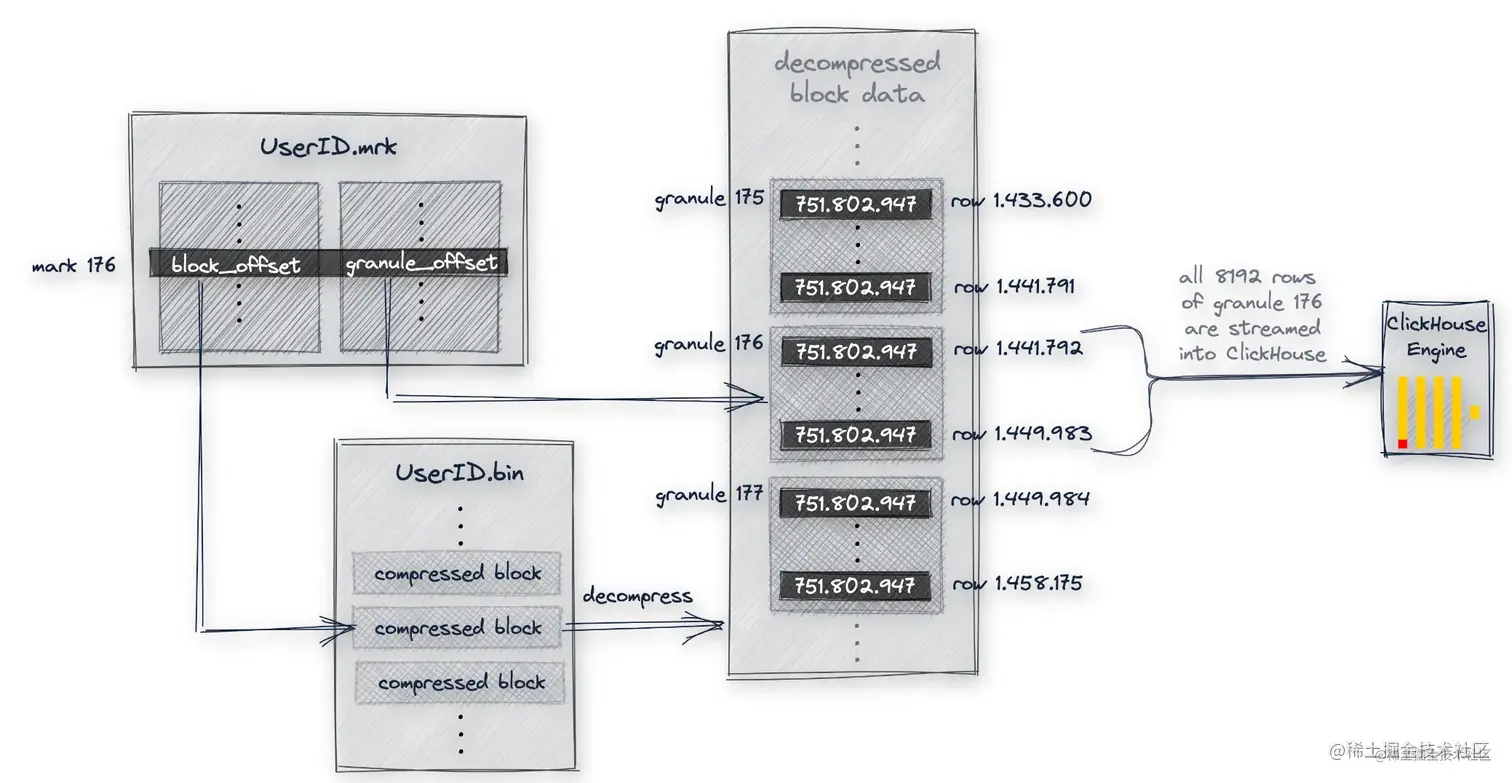

8. mark文件里面的每一行存储两个地址
  • 第一个地址称为block_offset，用于定位一个granule的压缩数据在物理文件中的位置，压缩数据会以一个block为单位解压到内存中。
  • 第二个地址称为granule_offset，用于定位一个granule在解压之后的block中的位置。

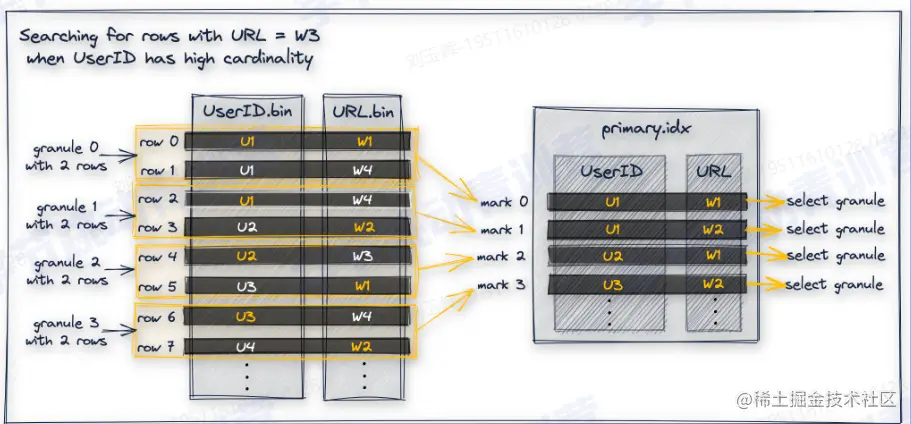

      索引的缺陷和优化

1. 缺陷：

数据按照key的顺序做排序，因此只有第一个key的过滤效果好，后面的key过滤效果依赖第一个key的基数大小

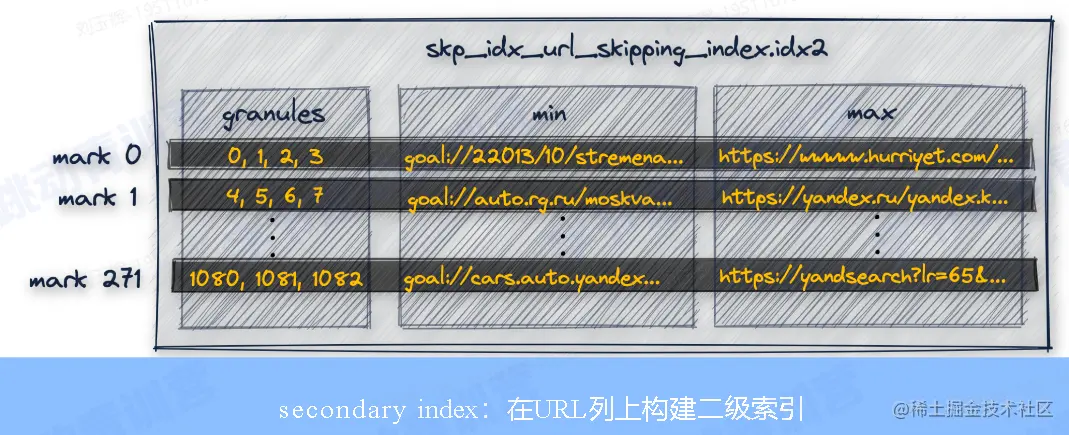

2. 二级索引
  • 在URL列上构建二级索引


3. 构建多个主键索引
  • 再建一个表(数据需要同步两份,查询需要用户判断查哪张表)

  • 建一个物化视图(数据自动同步到隐式表,查询需要用户判断查哪张表)

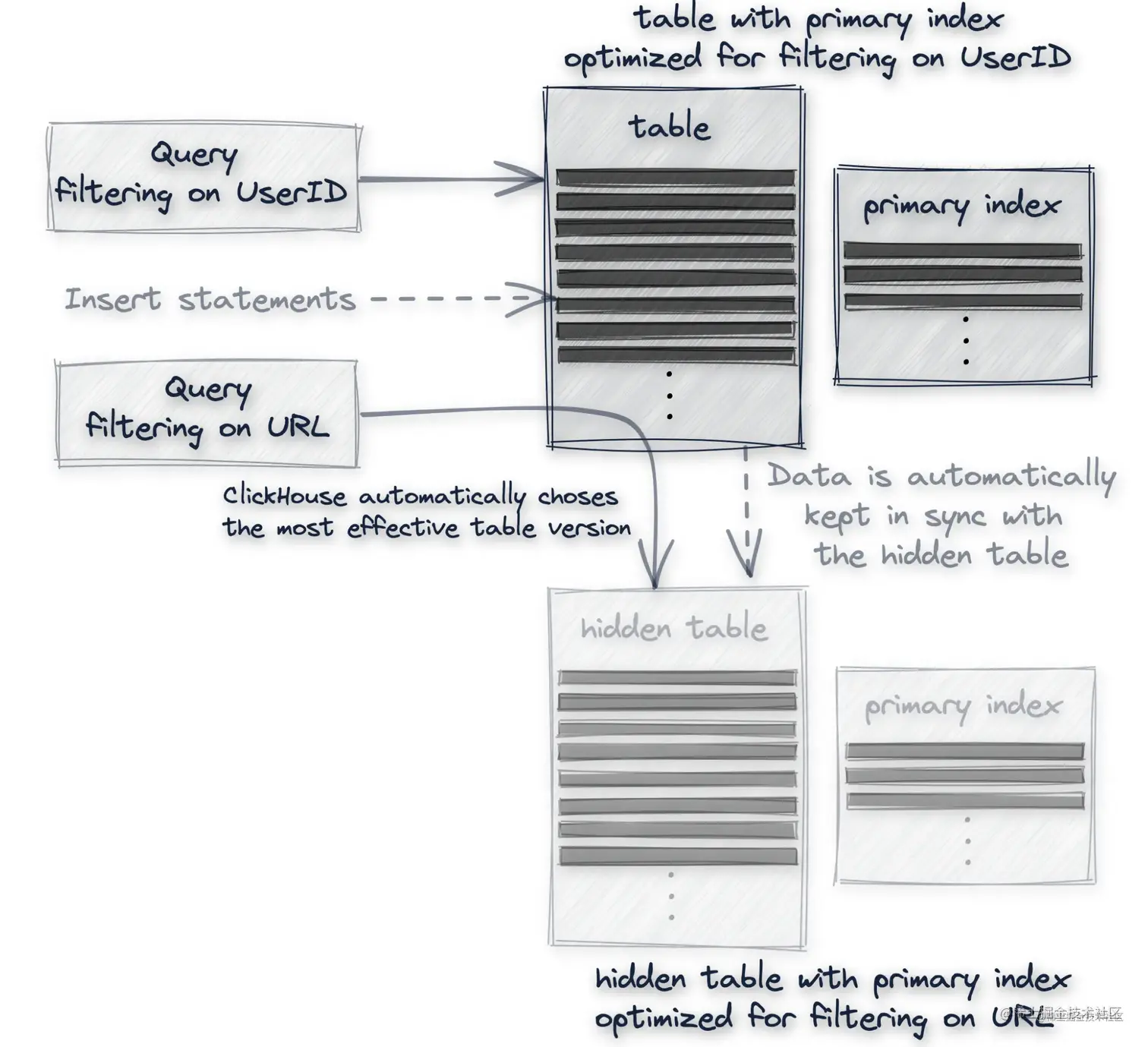

  • 使用Projection(数据自动同步到隐式表,查询自动路由到最优的表)

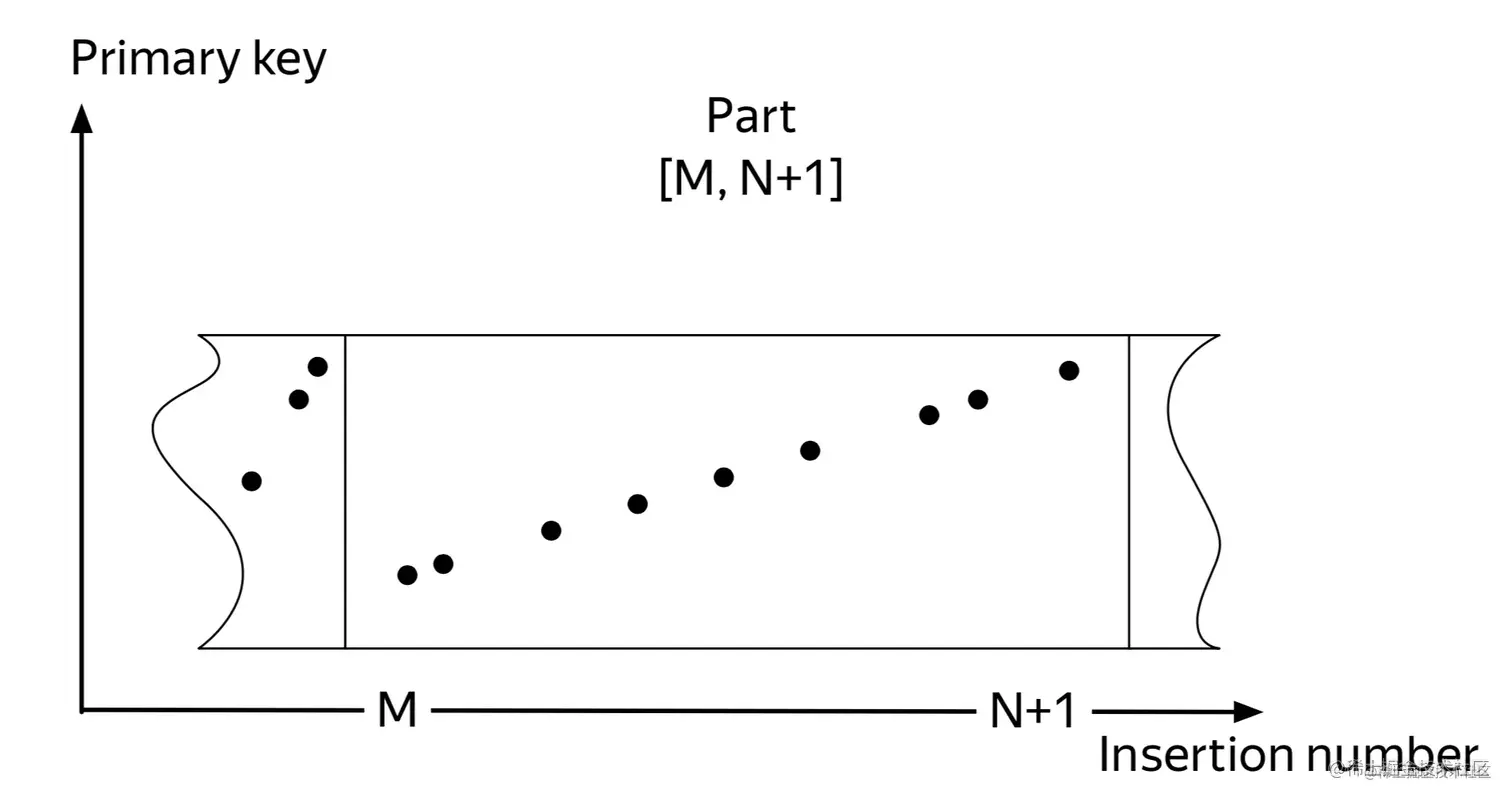

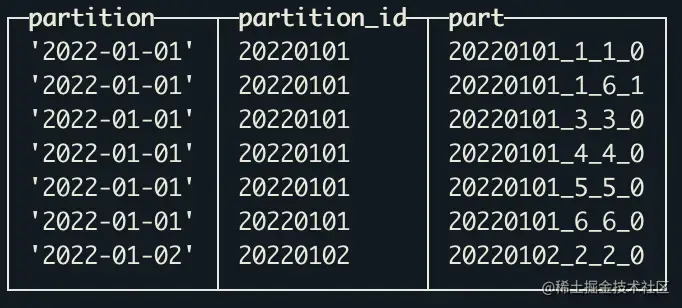

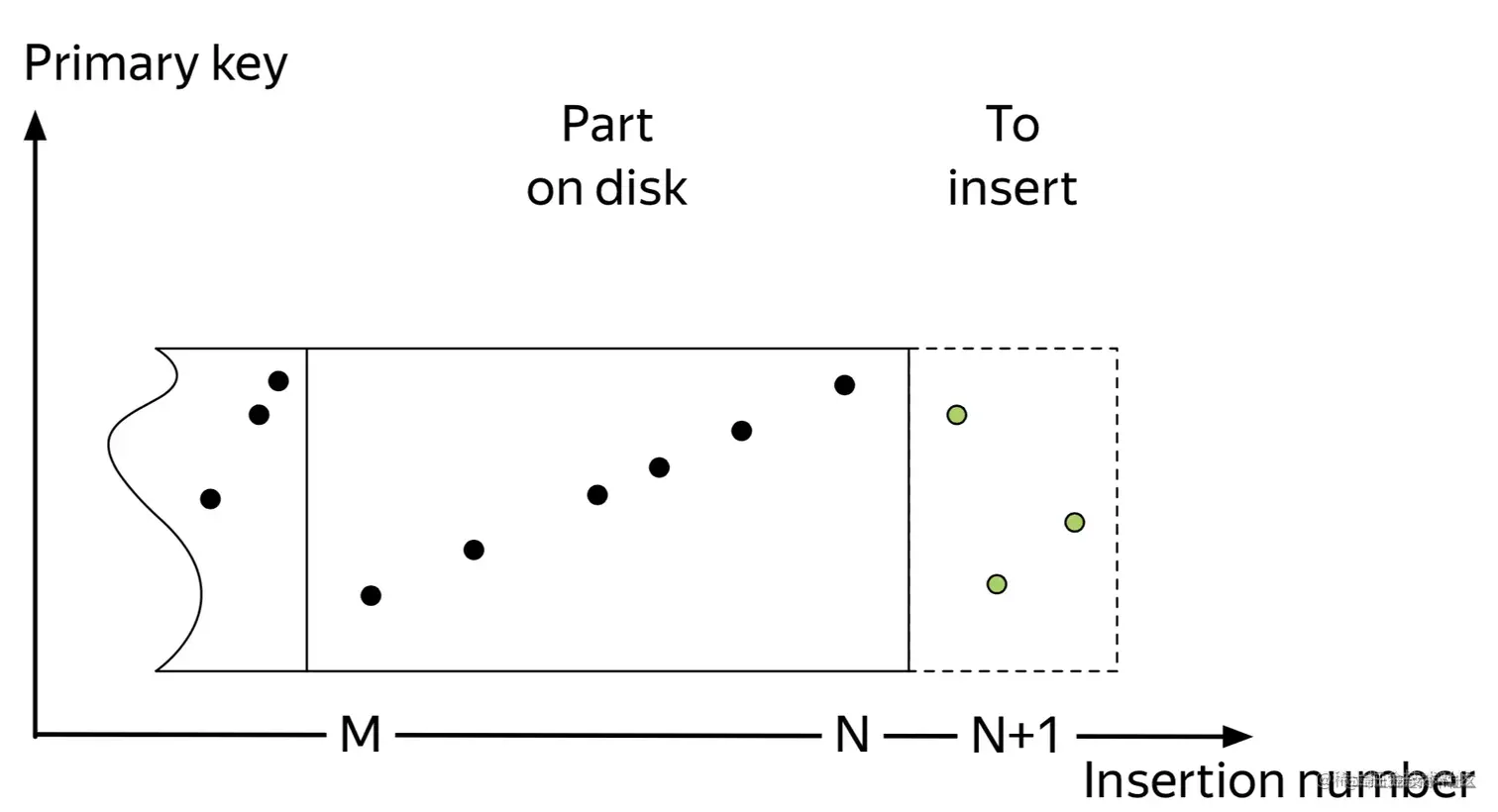

  数据合并

  • 一个part内的数据是有序的

  • 不同part之间的数据是无序的

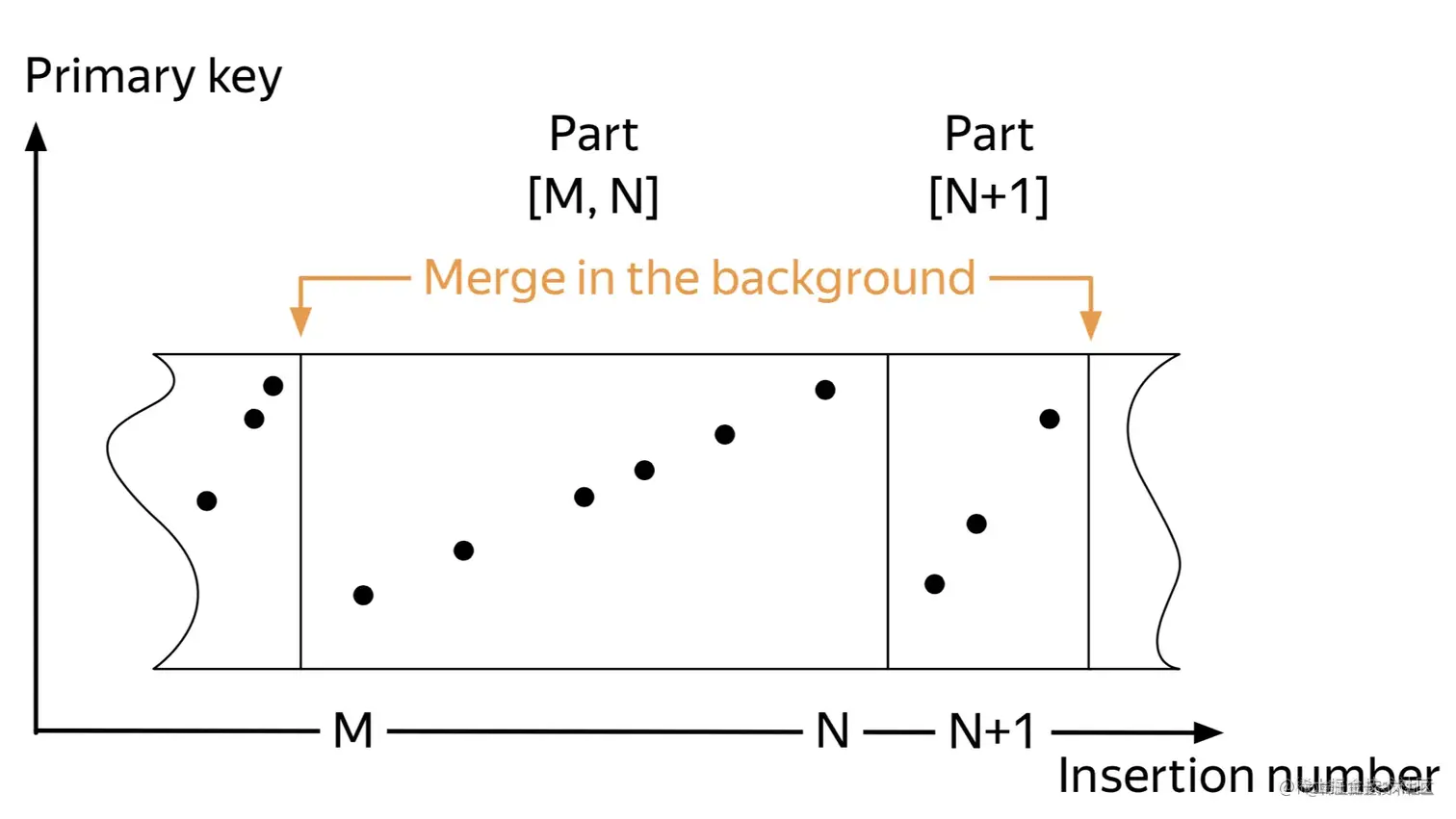

  • 数据合并是将多个part合并成一起的过程

  • part的合并发生在一个分区内

  • 数据的可见性

    数据合并过程中，未被合并的数据对查询可见

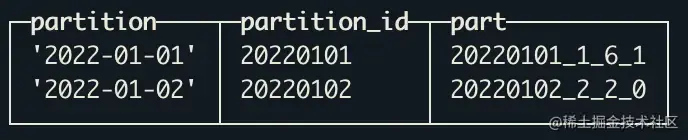

    数据合并完成后，新part可见，被合并的part被标记删除

  数据查询

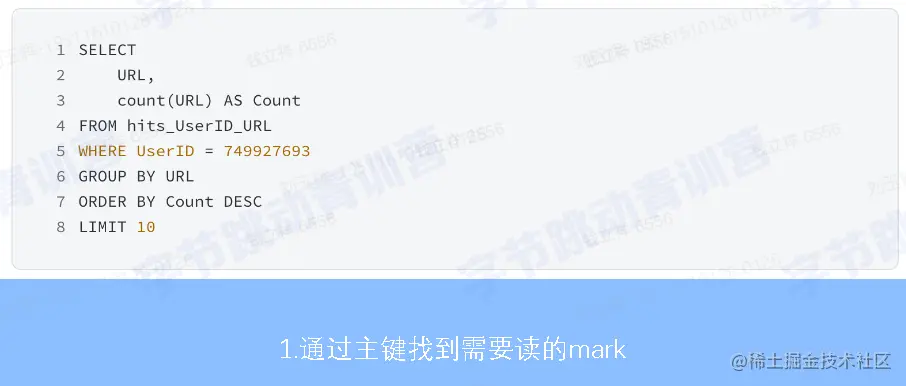

  1. 通过主键找到需要读的mark

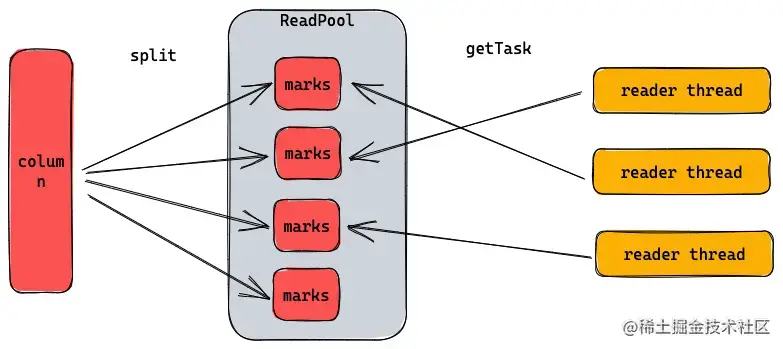

  2. 切分marks，然后并发的调度reader

  1. Reader 通过mark block_offset得到需要读的数据文件的偏移量
  2. Reader 通过mark granule_offset得到解压之后数据的偏移量

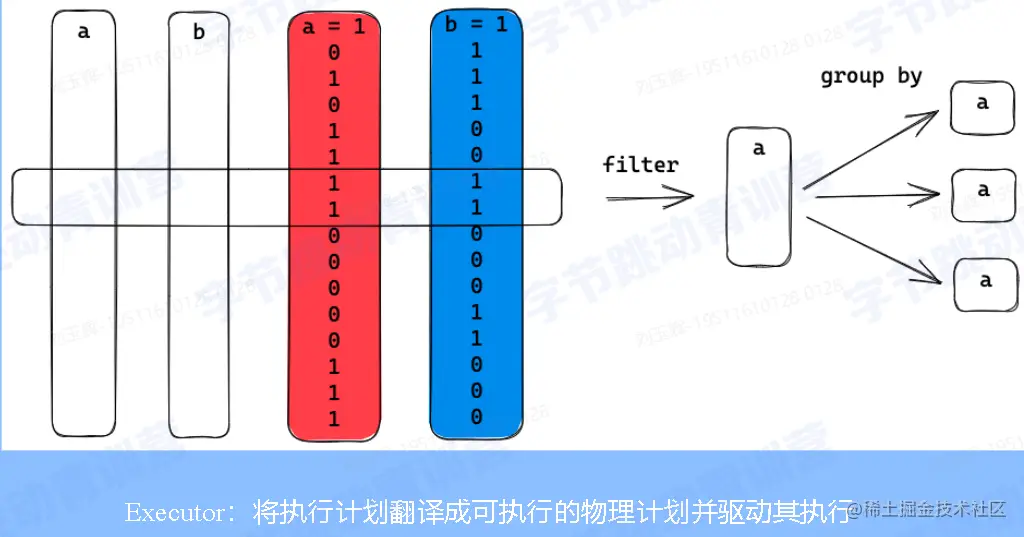

  1. 构建列式filter做数据过滤

ClickHouse的典型使用场景

  大宽表存储和查询

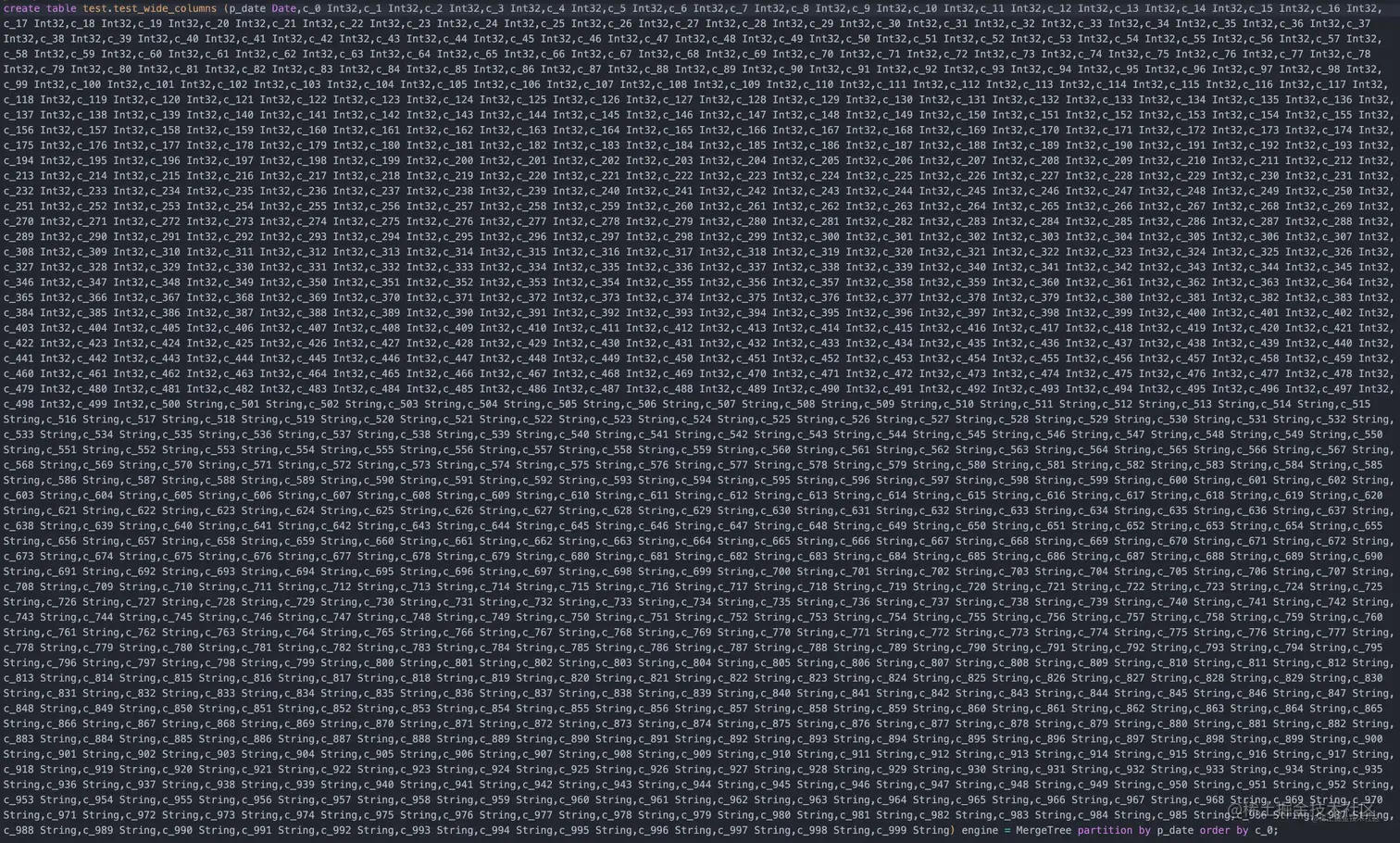

  1. 大宽表查询
  • 可以建非常多的列
  • 可以增加，删除，清空每一列的数据
  • 查询的时候引擎可以快速选择需要的列
  • 可以将列涉及到的过滤条件下推到存储层从而加速查询

  1. 动态表结构
CREATE TABLE test_multi_columns
(
    `p_date` Date,
    `id` Int32,
    `map_a` Map(String, Int32)
)
ENGINE = MergeTree
PARTITION BY p_date
ORDER BY map_a

  • map中的每个key都是一列
  • map中的每一列都可以单独的查询
  • 使用方式同普通列，可以做任何计算

  离线数据分析

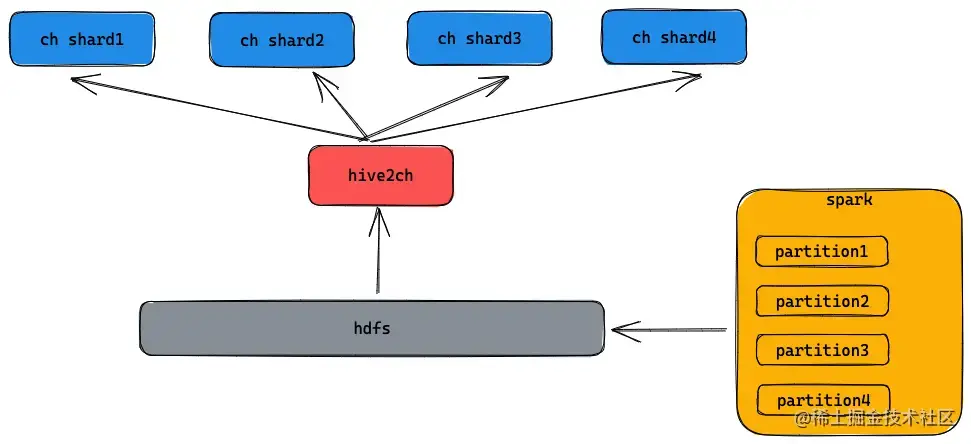

  1. 数据导入

  • 数据可以通过spark生成clickhouse格式的文件
  • 导入到hdfs上由hive2ch导入工具完成数据导入
  • 数据直接导入到各个物理节点

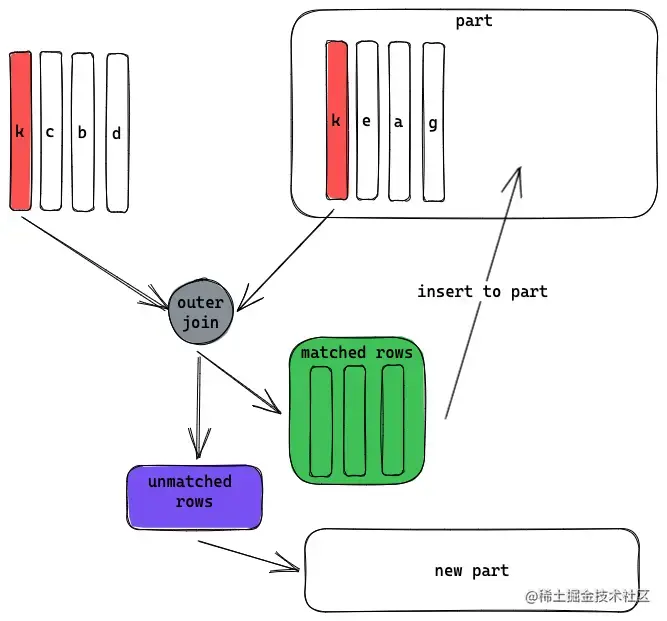

  1. 数据按列导入

  • 保证查询可以及时访问已有数据
  • 可以按需加载需要的列

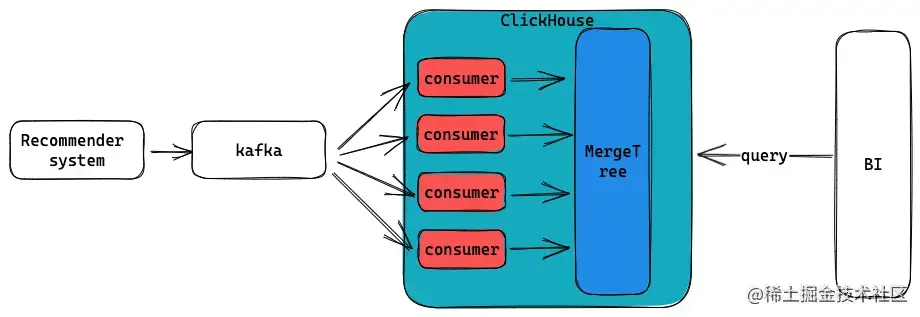

  实时数据分析

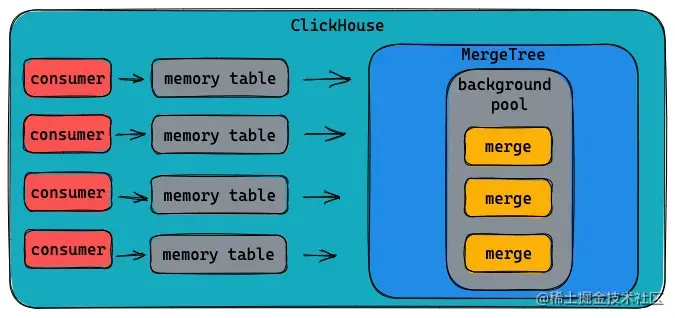

  1. 使用memory table减少parts数量
  • 数据先缓存在内存中
  • 到达一定阈值再写到磁盘

  复杂类型查询

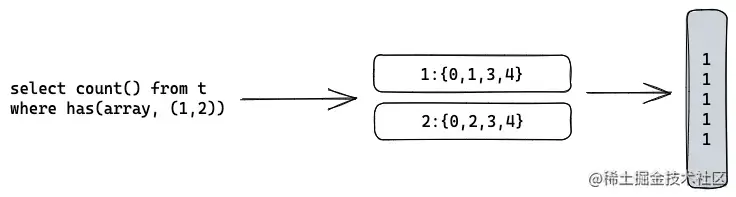

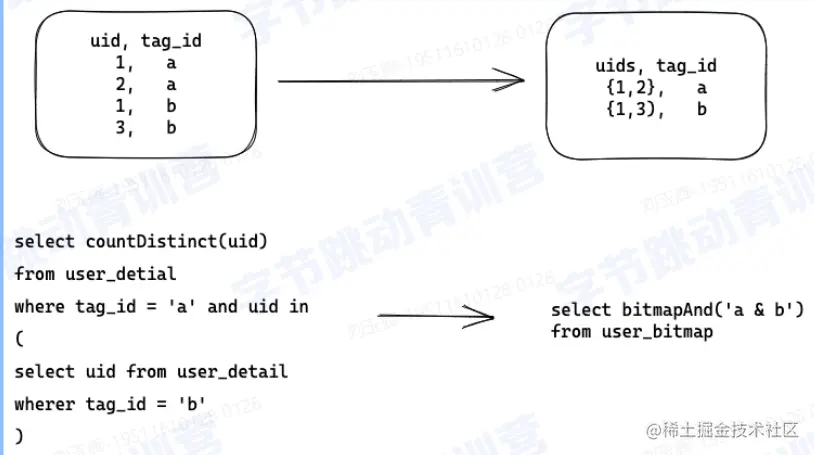

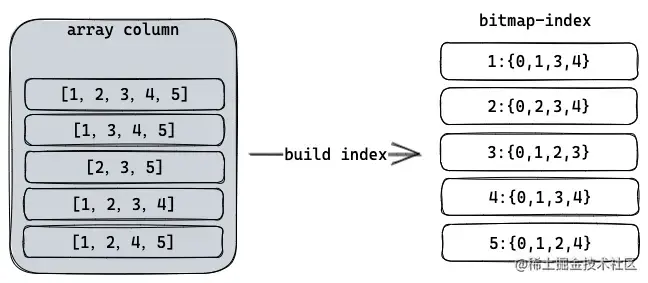

  1. bitmap索引
  • 构建

  • 查询

  1. bitmap64类型

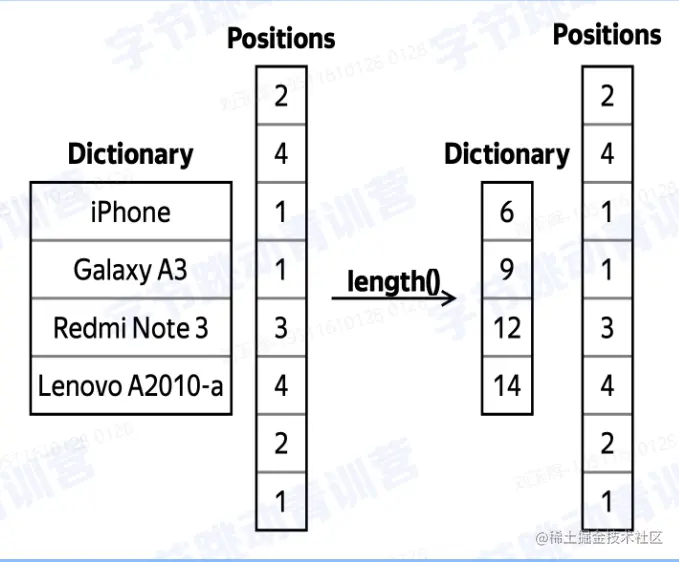

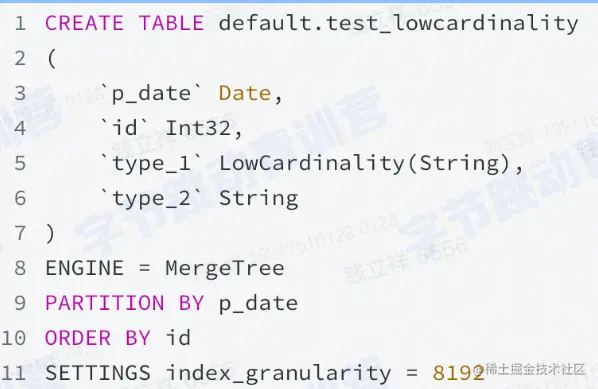

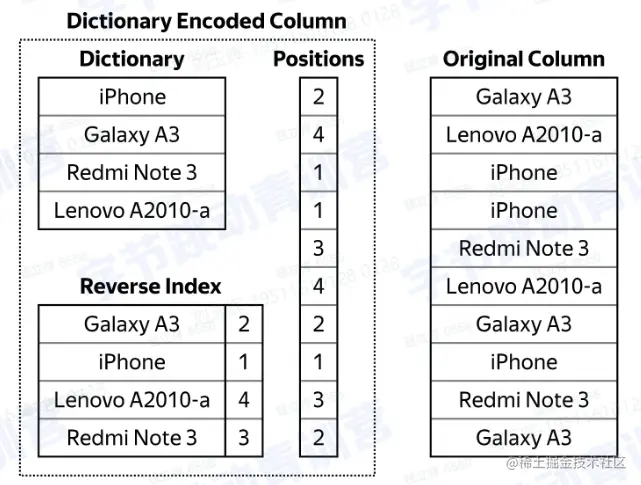

  1. lowcardinality
  • 对于低基数列使用字典编码
  • 减少数据存储和读写的IO使用
  • 可以做运行时的压缩数据过滤





总结

  • ClickHouse是标准的列存结构
  • 存储设计是LSM-Tree结构
  • 使用稀疏索引加速查询
  • 每个列都有丰富的压缩算法和索引结构
  • 基于列存设计的高效的数据处理逻辑
