CNN基础

卷积

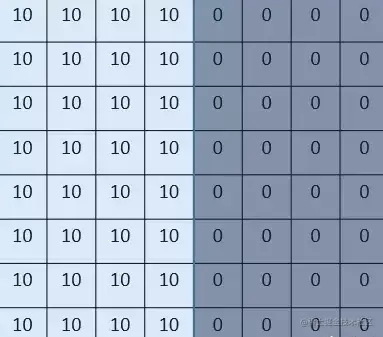

来看一个最简单的例子：边界检测（edge detection），假设有这样的一张图片，大小8×8：

图片中的数字代表该位置的像素值像素值越大，颜色越亮，所以为了示意，把右边小像素的地方画成深色。图的中间两个颜色的分界线就是要检测的边界。可以设计这样的一个滤波器（filter，也称为kernel），这样的一个**kernel**就是卷积核。

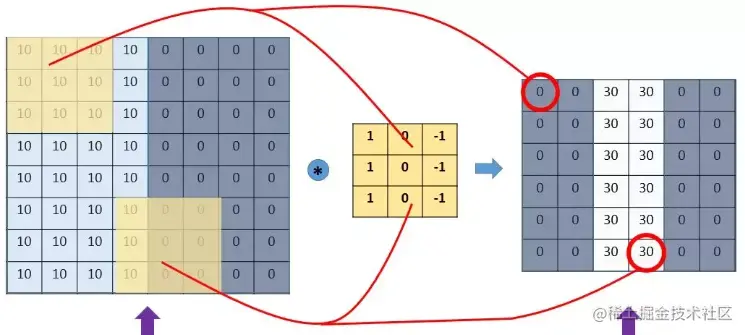

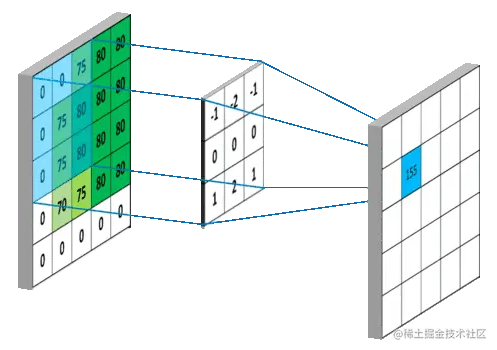

然后，用这个filter，往图片上覆盖一块跟filter一样大的区域之后，对应元素相乘，然后求和。计算一个区域之后，就向其他区域挪动，接着计算，直到把原图片的每一个角落都覆盖到了为止。这个过程就是 “卷积” 。（不用管卷积在数学上到底是指什么运算，只用知道在CNN中是怎么计算的。）这里的“挪动”，就涉及到一个步长了，假如步长是1，那么覆盖了一个地方之后，就挪一格，容易知道，总共可以覆盖6×6个不同的区域。那么，将这6×6个区域的卷积结果，拼成一个矩阵：

这个图片，中间颜色浅，两边颜色深，这说明原图片中间的边界在这里被反映出来了!从上面这个例子中发现，可以通过设计特定的filter，让它去跟图片做卷积，就可以识别出图片中的某些特征，比如边界。上面的例子是检测竖直边界，也可以设计出检测水平边界的，只用把刚刚的filter旋转90°即可。对于其他的特征，理论上只要经过精细的设计，总是可以设计出合适的filter的。

CNN（convolutional neural network），主要就是通过一个个的filter，不断地提取特征，从局部的特征到总体的特征，从而进行图像识别等等功能。 每个filter中的各个数字就是参数，可以通过大量的数据来让机器自己去“学习”这些参数。这就是CNN的原理。

padding 填白

从上面的引子中可以知道，原图像在经过filter卷积之后，变小了，从(8,8)变成了(6,6)。假设再卷一次，那大小就变成了(4,4)了。这样主要有两个问题：

每次卷积，图像都缩小，这样卷不了几次就没了；
相比于图片中间的点，图片边缘的点在卷积中被计算的次数很少。这样的话，边缘的信息就易于丢失。

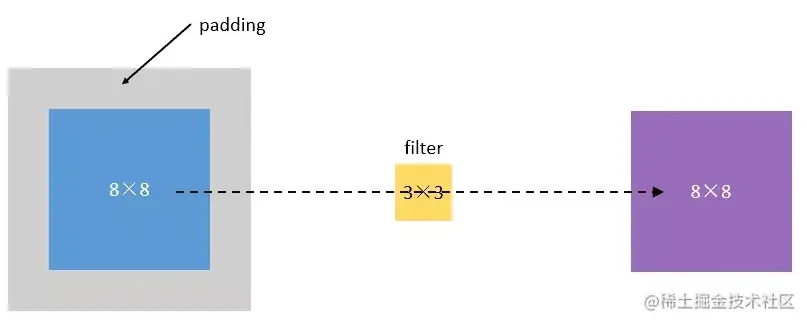

为了解决这个问题，可以采用**padding**的方法。每次卷积前，先给图片周围都补一圈空白，让卷积之后图片跟原来一样大，同时，原来的边缘也被计算了更多次。

比如把(8,8)的图片给补成(10,10)，那么经过(3,3)的filter之后就是(8,8)，没有变。把上面这种“让卷积之后的大小不变”的**padding**方式，称为“Same”方式，把不经过任何填白的，称为“Valid” 方式。这个是在使用一些框架的时候需要设置的超参数。

stride 步长

每次卷积后移动的位置就是步长

pooling 池化

**pooling****是为了提取一定区域的主要特征，并减少参数数量，防止模型过拟合。**如下MaxPooling，使用区域最大值，采用了一个2×2的窗口，并取stride=2：

除了MaxPooling还有AveragePooling，顾名思义就是取那个区域的平均值。

多通道（channels）图片卷积

彩色图像，一般都是RGB三个通道（channel）的，因此输入数据的维度一般有三个： （长，宽，通道） 。如一个28×28的RGB图片，维度就是(28,28,3)。前面的引子中，输入图片是2维的(8,8)，filter是(3,3)，输出也是2维的(6,6)。

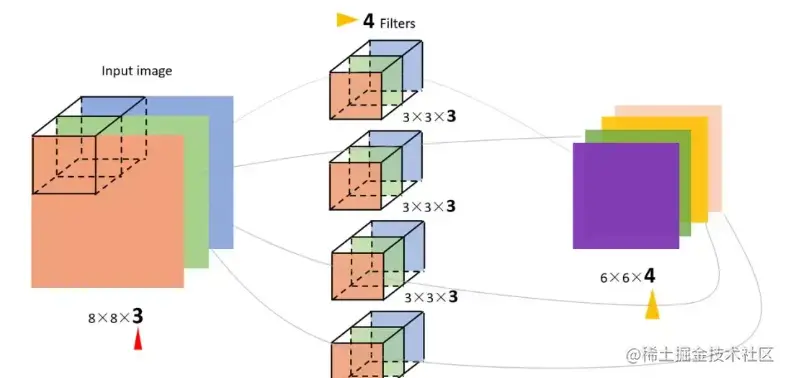

如果输入图片是三维的，如是(8,8,3)，这个时候filter的维度就要变成(3,3,3)了，它的最后一维要跟输入的channel维度一致。这个时候的卷积，是三个channel的所有元素对应相乘后求和，也就是之前是9个乘积的和，现在是27个乘积的和。因此，输出的维度并不会变化。还是(6,6)。但是一般情况下，会使用多个filters同时卷积，如果同时使用4个filter的话，那么输出的维度则会变为(6,6,4) ：

输入图片就是X，shape=(8,8,3);
4个filters其实就是第一层神经网络的参数W1,shape=(3,3,3,4),这个4是指有4个filters;
输出就是Z1，shape=(6,6,4);

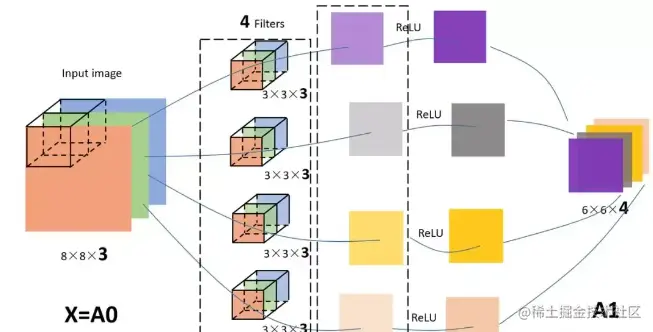

后面还应该有一个激活函数，如relu，经过激活后Z1变为A1，shape=(6,6,4);

CNN整体结构

CNN包含了3种层（layer）：

Convolutional layer（卷积层—CONV）

由滤波器filters和激活函数构成。一般要设置的超参数包括filters的数量、大小、步长，以及padding是“valid”还是“same”。还包括选择什么激活函数。

Pooling layer （池化层—POOL）

这里面没有参数需要学习，要么是Maxpooling，要么是Averagepooling。需要指定的超参数，包括是Max还是average，窗口大小以及步长。

通常使用的比较多的是Maxpooling，而且一般取大小为(2,2)，步长为2的filter，这样，经过pooling之后，输入的长宽都会缩小2倍，channels不变。

Fully Connected layer（全连接层—FC）

全连接层，这里要指定的超参数无非就是神经元的数量，以及激活函数。

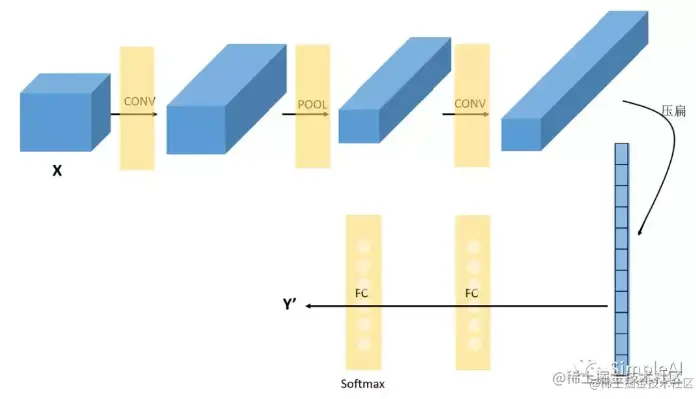

上面这个CNN的结构可以用：X→CONV(relu)→MAXPOOL→CONV(relu)→FC(relu)→FC(softmax)→Y来表示。这里需要说明的是，在经过数次卷积和池化之后，最后会先将多维的数据进行“扁平化”， 也就是把 (height,width,channel) 的数据压缩成长度为 height × width × channel 的一维数组，然后再与 FC层连接，这之后就跟普通的神经网络无异了。可以从图中看到，随着网络的深入，图像越来越小，但是channels却越来越大了。在图中的表示就是长方体面对我们的面积越来越小，但是长度却越来越长了。

pytorch中的CNN

卷积模块Conv

卷积模块：Conv1d、Conv2d，Conv3d

PyTorch中卷积模块主要包括3个，即分别为1维卷积Conv1d、2维卷积Conv2d和3维卷积Conv3d，其中Conv2d即是最常用于图像数据的二维卷积，也是最早出现的模块；Conv1d则可用于时序数据中的卷积。

torch.nn.Conv2d(in_channels,
out_channels,
kernel_size,
stride=1,
padding=0,
dilation=1,
groups=1,
bias=True,
padding_mode='zeros',
device=None,
dtype=None)

in_channels：输入层的图像数据通道数
out_channels：输出层的图像数据通道数
kernel_size：卷积核尺寸，既可以是标量，代表一个正方形的卷积核；也可以是一个二元组，分别代表长和宽
stride：卷积核滑动的步幅，默认情况下为1，即逐像素点移动，若设置大于1的数值，则可以实现跨步移动的效果
padding：边缘填充的层数，默认为0，表示对原始图片数据不做填充。如果取值大于0，例如padding1，则在原始图片数据的外圈添加一圈0值，注意这里是添加一圈，填充后的图片尺寸为原尺寸长和宽均+2。

Conv2d可以看做是一个特殊的神经网络层，所以其本质上是将一个输入的tensor变换为另一个tensor，其中输入和输出tensor的尺寸即含义分别如下：

input：batch × in_channels × height × width
output: batch × output_channels × height × width

即输入和输出tensor主要是图像通道数上的改变，图像的高和宽的大小则要取决于kernel、padding、stride和dilation四个参数的综合作用

池化模块MaxPool

池化模块：MaxPool1d、MaxPool2d，MaxPool3d

池化模块在PyTorch中主要内置了最大池化和平均池化，每种池化又可细分为一维、二维和三维池化层。

torch.nn.MaxPool2d(kernel_size, stride=None, padding=0, dilation=1, return_indices=False, ceil_mode=False)

kernel_size(int or tuple) - max pooling的窗口大小，
stride(int or tuple, optional) - max pooling的窗口移动的步长。默认值是kernel_size
padding(int or tuple, optional) - 输入的每一条边补充0的层数
dilation(int or tuple, optional) – 一个控制窗口中元素步幅的参数
return_indices - 如果等于True，会返回输出最大值的序号，对于上采样操作会有帮助
ceil_mode - 如果等于True，计算输出信号大小的时候，会使用向上取整，代替默认的向下取整的操作

CNN图片分类简单实例

选用LeNet5对手写数字分类任务加以尝试，首先是mnist数据集的准备，可直接使用torchvision包在线下载：

from torchvision import datasets
from torch.utils.data import DataLoader, TensorDataset

train = datasets.MNIST('data/', download=True, train=True)
test = datasets.MNIST('data/', download=True, train=False)

X_train = train.data.unsqueeze(1)/255.0
y_train = train.targets
trainloader = DataLoader(TensorDataset(X_train, y_train), batch_size=256, shuffle=True)

X_test = test.data.unsqueeze(1)/255.0
y_test = test.targets

然后是LeNet5的网络模型（torchvision中内置了部分经典模型，但LeNet5由于比较简单，不在其中）

import torch
from torch import nn

class LeNet5(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 6, 5, padding=2) # 二维矩阵，通道数1，卷积输出通道数6，最后卷积成5*5矩阵图片
        self.pool1 = nn.MaxPool2d((2, 2))
        self.conv2 = nn.Conv2d(6, 16, 5) # 通道数6→16，卷积成5*5矩阵图片
        self.pool2 = nn.MaxPool2d((2, 2))
        self.fc1 = nn.Linear(16*5*5, 120)# 通道数16*图片大小5*5
        self.fc2 = nn.Linear(120, 84)
        self.fc3 = nn.Linear(84, 10)

    def forward(self, x):
        x = F.relu(self.conv1(x)) # 前向传播过程，激活函数
        x = self.pool1(x)
        x = F.relu(self.conv2(x))
        x = self.pool2(x)
        x = x.view(len(x), -1)
        x = F.relu(self.fc1(x))
        x = F.relu(self.fc2(x))
        x = self.fc3(x)
        return x

最后是模型的训练过程：

model = LeNet5()
optimizer = optim.Adam(model.parameters())
criterion = nn.CrossEntropyLoss()

for epoch in trange(10):
    for X, y in trainloader:
        pred = model(X)
        loss = criterion(pred, y)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()
    with torch.no_grad():
        y_pred = model(X_train)
        acc_train = (y_pred.argmax(dim=1) == y_train).float().mean().item()
        y_pred = model(X_test)
        acc_test = (y_pred.argmax(dim=1) == y_test).float().mean().item()
        print(epoch, acc_train, acc_test)
### 训练结果 ###
 10%|████████▎                                                                          | 1/10 [00:28<04:12, 28.05s/it]
0 0.9379666447639465 0.9406999945640564
 20%|████████████████▌                                                                  | 2/10 [00:56<03:48, 28.54s/it]
1 0.9663333296775818 0.9685999751091003
 30%|████████████████████████▉                                                          | 3/10 [01:25<03:21, 28.76s/it]
2 0.975350022315979 0.9771000146865845
 40%|█████████████████████████████████▏                                                 | 4/10 [01:54<02:52, 28.78s/it]
3 0.9786166548728943 0.9787999987602234
 50%|█████████████████████████████████████████▌                                         | 5/10 [02:22<02:22, 28.43s/it]
4 0.9850000143051147 0.9853000044822693
 60%|█████████████████████████████████████████████████▊                                 | 6/10 [02:51<01:53, 28.49s/it]
5 0.9855666756629944 0.9843999743461609
 70%|██████████████████████████████████████████████████████████                         | 7/10 [03:20<01:26, 28.78s/it]
6 0.9882833361625671 0.9873999953269958
 80%|██████████████████████████████████████████████████████████████████▍                | 8/10 [03:51<00:58, 29.37s/it]
7 0.9877333045005798 0.9872000217437744
 90%|██████████████████████████████████████████████████████████████████████████▋        | 9/10 [04:21<00:29, 29.54s/it]
8 0.9905833601951599 0.9896000027656555
100%|██████████████████████████████████████████████████████████████████████████████████| 10/10 [04:49<00:00, 28.93s/it]
9 0.9918666481971741 0.9886000156402588
