通过上篇文章已经介绍了DLNA的相关知识。接下来介绍一下开源库的使用。 在DLNA开发中有以下几个常用的开源库
1.Cling
Cling 类库是由 Java 实现的 DLNA/UPnP 协议栈,市面上很多支持 DLNA 功能的 App 都是使用的此库。
2.Platinumkit
（1）由C++编写
（2）支持Windows, Mac OSX, Linux, iPhone, Android
（3）代码非常漂亮，属于自注释型，结合UPnP协议文档很容易看懂
（4）示例比较丰富，实现了多种UPnP的Device示例，包括：MediaRenderer，MediaServer，Media Control Point，Light Control 等等。
在android中需要自己实现对应jni库,乐播投屏使用的是该框架。
3.cyberlink
第一个链接是官网文档,第二个链接是 开源的在android中使用的开源库，但是很久都没有再维护。
1.Cling 的总体设计
Cling库包含两个核心模块
-
Cling Core
核心类库，基于 UDA1.0，实现了定义服务，设备发现，通过 ControlPoint 发送指令等 UPnP 的基本功能。
-
Cling Support
顾名思义该包为 Cling 中一些功能的扩展，如：avtransport，lastchange 等。
Cling 作为 UPnP 协议栈，其主旨即是在设备的发现，控制等过程中对不同的协议及内容进行处理。UPnP 协议栈由多个层组成，Cling 只关心底层的 TCP/IP 协议以及包含 SSDP（设备发现），SOAP（设备控制），GENA（设备事件）协议的层。

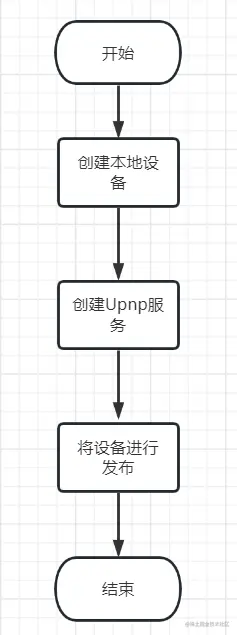

1.1 总体流程图
1.2 类图关系

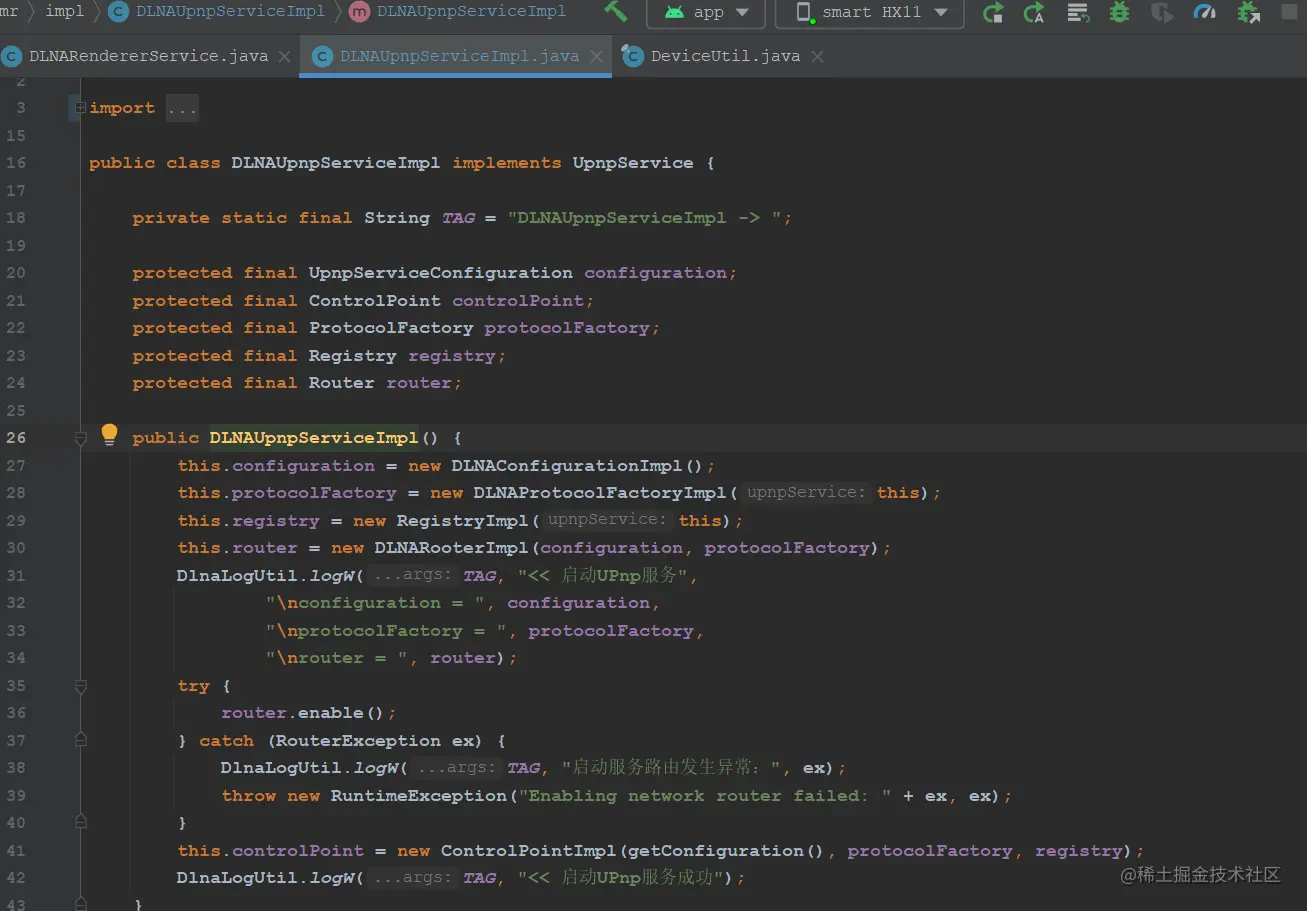

由类图可知，Cling 的一切都是从 UpnpService 开始的，其中包含了 ControlPoint，ProtocolFactory，Registry，Router 四个核心模块，以及一个配置信息类 UpnpServiceConfiguration。下面就从Cling 源码当中UpnpService 逐步分析。
1.3 创建本地设备
/**
* 创建本地根设备
*
* @param friendName 显示的名称
* @param uniCode 唯一码
* @param avTransportServiceImpl 指令服务实现
* @param audioRenderServiceImpl 声音控制服务实现
* @return 返回本地设备 LocalDevice
* @throws ValidationException 创建本地设备时 抛出的异常
*/
public static LocalDevice createRendererDevice(String friendName, String uniCode, AVTransportServiceImpl avTransportServiceImpl, AudioRenderServiceImpl audioRenderServiceImpl) throws ValidationException {
DeviceIdentity deviceIdentity = new DeviceIdentity(createUniqueSystemIdentifier(uniCode));
UDADeviceType deviceType = new UDADeviceType(TYPE_MEDIA_PLAYER, VERSION);
DeviceDetails details = new DeviceDetails(friendName, new ManufacturerDetails(android.os.Build.MANUFACTURER), new ModelDetails(android.os.Build.MODEL, DMS_DESC, MODEL_NUM));
return new LocalDevice(deviceIdentity, deviceType, details, generateLocalServices(avTransportServiceImpl, audioRenderServiceImpl));
}
