WebGL简介

CPU单元运算能力强，适合于复杂的逻辑运算，做精细操作；然而图像处理需要大量运算，但每个单元运算简单——GPU图形处理单元，适合图形计算

WebGL是浏览器的一种运用了GPU能力的渲染方式，WebGL!=3D，WebGL原生上手难度较高

WebGL是利用GPU完成绘制的API，是OpenGL家族成员，可以看作OpenGL的一部分API提供JS接口给浏览器，并在浏览器运行池中实现

WebGL绘制过程：

1. 通过Canvas对象创建WebGL上下文并获取
2. 创建WebGL Program（程序），其中在GPU处理图形部分的代码不是JS而是GL/SL，
3. 将数据存入缓冲区
4. 将缓冲区数据读取到GPU
5. GPU执行WebGL程序，输出结果

基础使用——绘制三角形

1.获取Canvas

• 获取canvas对象，并获取canvas的 webgl上下文

const canvas = document.querySelector('canvas');
const gl = canvas.getContext('webgl');

2.定义着色器（shader）

• 定义着色器（shaders），在渲染管线上运行在GPU上的图形处理代码（GLSL）

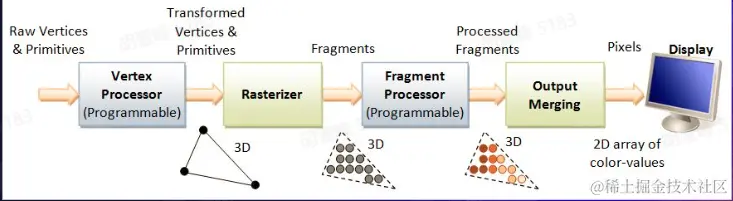

• 在标准的WebGL管线里有两级着色器：顶点和片源着色器
• 顶点着色器用来处理图形顶点位置、片段（片源）着色器，处理被顶点和图源定义好的区域内的所有像素点；如三角形包围的区域

• //在实际绘制中program会拿到position
  //定义4维向量，所以vec4中要加上两个维度
  //片源着色器中设置顶点颜色（1，0，0，1）即红色；由于着色器是并行计算所以只需设置一次
  const vertex = `attribute vec2 position;
  void main() {
    gl_PointSize = 1.0;
    gl_Position = vec4(position, 1.0, 1.0);
  }
  `;
  ​
  const fragment = `precision highp float;
  ​
  void main() {
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
  }
  `


3.创建处WebGL程序

• 通过WebGL上下文创建WebGL程序
• 通过gl创建shader并编译它
• 创建好着色器后通过gl创建程序段，把着色器添加到program中
• 把program链接到gl上，并使用program，最后使用程序让program在上下文生效

• // create program
  const vertexShader = gl.createShader(gl.VERTEX_SHADER);
  gl.shaderSource(vertexShader, vertex);
  gl.compileShader(vertexShader);
  ​
  const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
  gl.shaderSource(fragmentShader, fragment);
  gl.compileShader(fragmentShader);
  ​
  const program = gl.createProgram();
  gl.attachShader(program, vertexShader);
  gl.attachShader(program, fragmentShader);
  gl.linkProgram(program);
  gl.useProgram(program);


4.设置坐标点

• 按照标准右手笛卡尔坐标系定义顶点，接下来将数据传入到缓冲区绘制

• // set points
  const points = new Float32Array([ //32位浮点数数组
    -1, -1,
    0, 1,
    1, -1,
  ]);


5.将点存入缓存

• 先通过上下文的createBuffer方法创建缓冲区，并将该缓冲区与gl的缓冲区绑定
• 然后使用bufferData将顶点数据放入到缓冲区中

• // create & bind Buffer
  const bufferId = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
  gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);


6.将buffer中的数据映射到WebGL程序中

• point在缓冲区中要对应上GLSL中的'position'变量
• 先拿到program中position的指针
• 通过指针定义好position的类型：float类型的二维向量
• 把指针激活，这样就可以将buffer-date-point中的数据对应上program-position

• // FrameBuffer to GPU
  const vPosition = gl.getAttribLocation(program, 'position');
  gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0);
  gl.enableVertexAttribArray(vPosition);


7.最后，输出结果

• 最终输出：
• 用WebGL上下文清理缓冲区
• 绘制图形：图源使用三角形，绘制三个点
• 使用drawArryays后就可以把数据传到shader中

• // output
  gl.clear(gl.COLOR_BUFFER_BIT);
  gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);

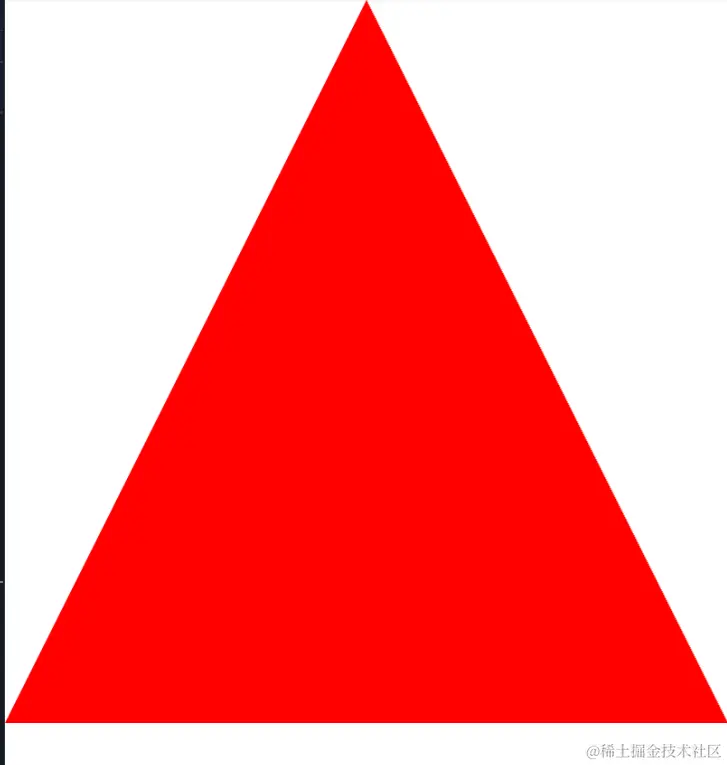

绘制效果：

总结

WebGL是一种浏览器使用GPU完成绘制的API，其属于OpenGL系列，通过JS接口让浏览器调用并在浏览器运行池中实现。WebGL通过着色器实现图形点以及区域的处理，通过Canvas的WebGL上下文创建WebGL程序，通过缓存与指针向程序输入数据。

WebGL是一门有挑战的技术，使用它可以在浏览器上做出很好的图像，以及3D效果等等
