前言
本文仅阐述有关 Barracuda 文件格式的内容，即 Compact 行格式。（百恼注：本文 记录=原文的record 可以理解为一行数据，大家别跟我一样理解为动词而晕了）
记录偏移量
记录偏移量会指向记录数据自身，记录数据自身和头部都是变长的，本文内，以 N 标记数据的起始位置，N+x 即数据，N-x 即记录头部。在Innodb中，N这个位置被称作 origin。
记录头
头的结构如下：
从下往上说，即从位置 N 往后数:
-
下个记录偏移量：从当前位置到下个记录的相对偏移量，该偏移的计算依据它们在页中按key顺序排列的顺序。
-
记录类型：记录的类型，目前仅支持4种：普通（0），节点指针（1），下确界（2），上确界（3）。
-
次序：该记录插入堆中的次序。堆中记录（包含上确界和下确界）是从 0 开始编号，下确界永远是 0，上确界永远是 1，用户记录从 2 开始。
-
记录的编号：记录在页目录里“拥有”的编号。这个会在未来讲页目录时详谈。
-
信息标记：一个 4bit 的位图，用于存储这个记录的 boolean 类型标记，目前只有两个标记被定义出来：
1. min_rec(1) ：B+ 树中，该记录属于非叶子节点的最小值
2. deleted(2) ：该记录被标记删除（未来会在 prune 行为中被真正清除）
-
可空字段位图（可能没有）：用于存储字段是否可空，每个字段 1 位，全统计起来以一个字节数表示（百恼注：类似用位运算整合一系列 bool 值的用法）。如果一个字段是 null，它的值会从 key 或者行中剔除。如果没有可空字段，这个位图就不存在
-
可变长字段长度数组（可能没有）：一个整型数组，整型可能为 8bit 或 16bit，取决于字段的最大长度，每个数字都代表一个可变长字段的数据长度。如果没有可变长字段，则该数组不存在。
记录头最小 5 字节，假如这个记录有一堆的大字段，那它也会大很多。
聚集索引

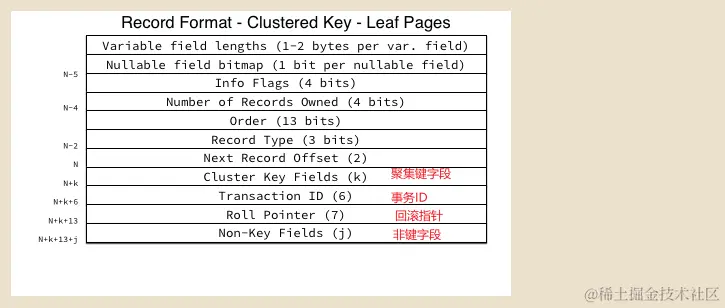

聚集键（主键、叶子页）有更复杂的记录结构：
（百恼注：N 以上的内容为记录头）
下面是记录数据里的内容：
-
聚集键字段：聚集键字段，如字面意思：连起来的键。InnoDB 只是把记录中每一列类型的原始字节连成单个字节流，这些原始字节代表了列类型的内部存储格式。
-
事务id：最新修改这个记录的事务id，这个id是 48bit 的整型。
-
回滚指针（百恼注：原文 roll pointer）：记录最近更改事务回滚位置的结构体，该位置指向事务重做记录的回滚片段（百恼注：原文 rollback segment）。该结构体长这样：
1. 1bit “是否插入”标记
2. 7bit 回滚片段id
3. 4字节的页码
4. 2字节重做日志的页偏移量
-
非键字段：所有非键字段连成一个字节流，即所有非主键字段的实际数据

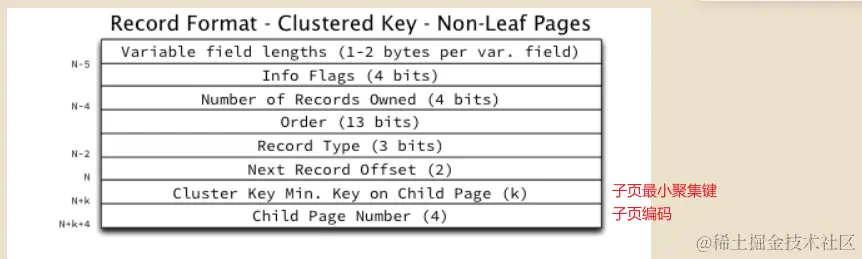

非叶子页的记录跟它很像，但稍微简单点：
自从非叶子不是 MVCC 后，事务 id 和回滚指针就被剔除。子页号码则代替了非键字段，并指向它。由于聚集索引键不能为空，可空字段位图不存在。
二级索引
（百恼注：这段描述不看图很绕，建议先看下几行的图）
先看叶子页。
InnoDB 的二级索引有和聚集索引几乎一模一样的结构，但不包含非键字段，取而代之的是聚集键字段，即主键的值（PKV）。
假如有字段同时存在于聚集索引和二级索引，那么就会被从聚集索引键字段中移除，并存入二级索引键字段里。举例：有个表主键是（a,b,c），它还有个二级索引键是（a,d），那么二级索引还是（a,d），但主键值只会保留（b，c）。

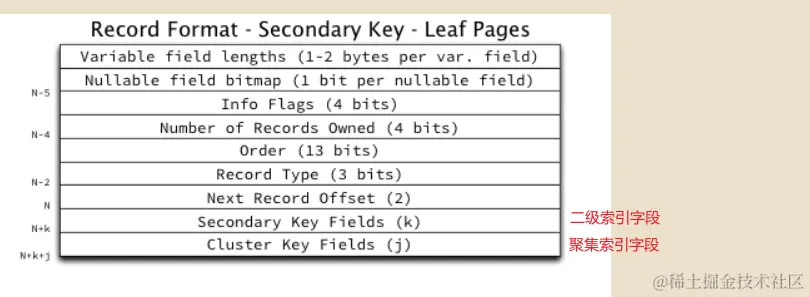

因二级键允许不唯一和可空字段，可变长字段数组和可空字段位图可能都不存在。这样一来叶子页的结构会很简单：
二级索引字段也是将键值串连起来形成单个字节流，下方聚集索引字段同理。
二级索引的非叶子页大同小异：
非叶子页中有一点需要注意：聚集索引键字段（PKV）被包含在记录里并被视为键的一部分，而不是值的一部分。这是因为二级索引可能是不唯一的，但页中的每个记录又需要一个唯一标识，因而 PKV 必须被包含在记录里以满足唯一性。这意味着在非叶子页中，二级索引键的记录会比它对应的叶子页大上 4 字节。
行开销的一些题外话
看完上面的说明，你能轻松算出 InnoDB 每行的开销。聚集键叶子页需要给头部至少5字节，给事务 ID 6 字节，给回滚指针 7 字节，总计每行 18 字节。对于很窄的表，比如只有 2~3 个整型的表，这个开销比例是很高的。
另外，有大量行开销的情况下还不能有效填充页的话，会产生大量的空间浪费（实际情况下，可能页空间只填充了一半）。
接下来?
在下一篇文章里我会讲述页文件夹，以及它高效回收记录的意义。
