这是我参与「第五届青训营」伴学笔记创作活动的第 5 天

微服务架构介绍

系统架构演变历史

为什么系统架构需要演进？

互联网爆炸性发展
- 用户规模指数级增长
- 需求复杂
硬件设置的快速发展
需要复杂性的多样化
开发人员的急剧增加
计算机理论及技术的发展

总的来说就是老的系统架构无法满足新的需求

演变历史

单体架构->垂直应用架构->分布式架构->SOA架构->微服务架构

单体架构

all in one process

把所有的逻辑放在一个项目里面

优势：

性能最高
冗余小

劣势：

debug困难：当一个项目由上万人同时研发，有几十个上百个模块的时候，就已经无法再debug了
模块相互影响：假设广告管理模块有一个bug，可能就会导致整个项目崩溃
模块分工、开发流程：当该项目有几十人或上百人共同开发的时候，假设一个功能模块开发受阻，其他模块也会受到阻碍

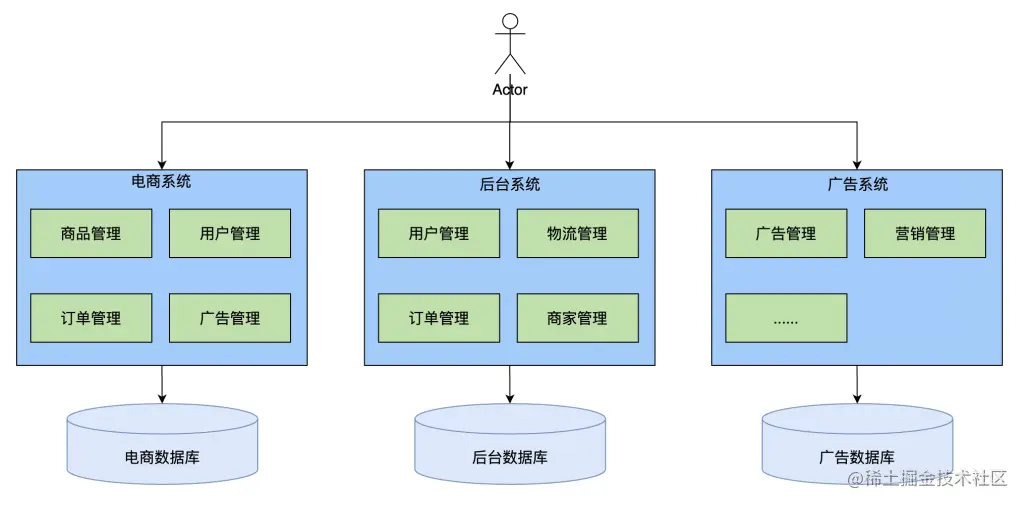

垂直应用架构

思想：按照业务线垂直划分

如图的项目可以分为：电商业务线，后台业务线，广告业务线

每个业务线又回到了单体结构

优势：

业务独立开发维护

劣势：

不同业务存在冗余
每个业务还是单体

分布式架构

思想：抽出业务无关的公共模块

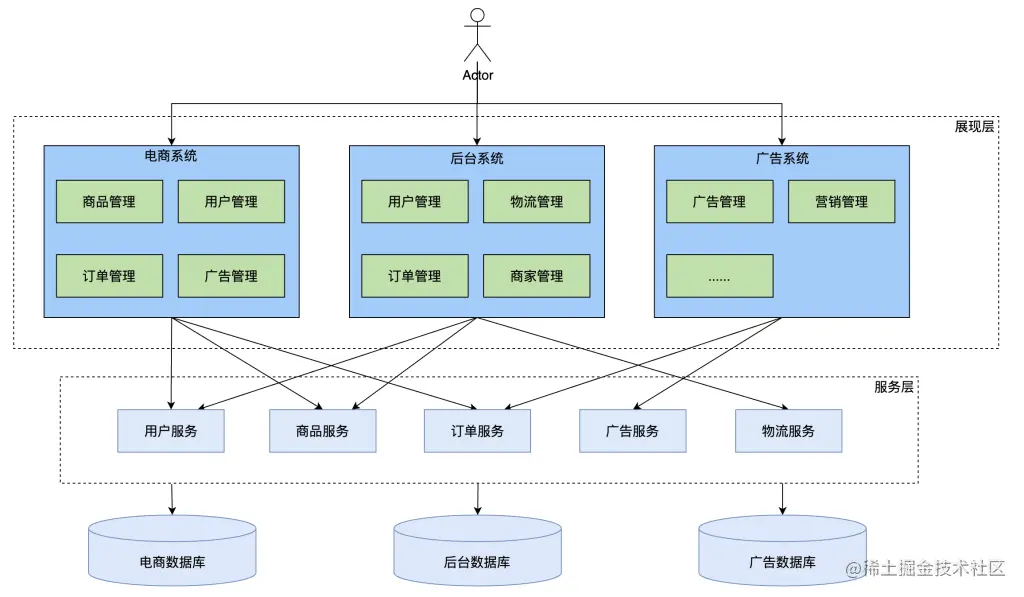

本项目抽出了与业务无关的服务层，达到逻辑服用的功能

优势：

业务无关的独立服务：公共服务的去冗余，实现复用

劣势

服务模块bug可导致全站瘫痪
调用关系复杂：如图可知，模块对公共服务的调用是N:N的，那么就导致了单个服务的bug导致整个项目瘫痪
不同服务冗余：服务本身仍存在冗余，无法去除

SOA架构（Service Oriented Architecture）

思想：面向服务

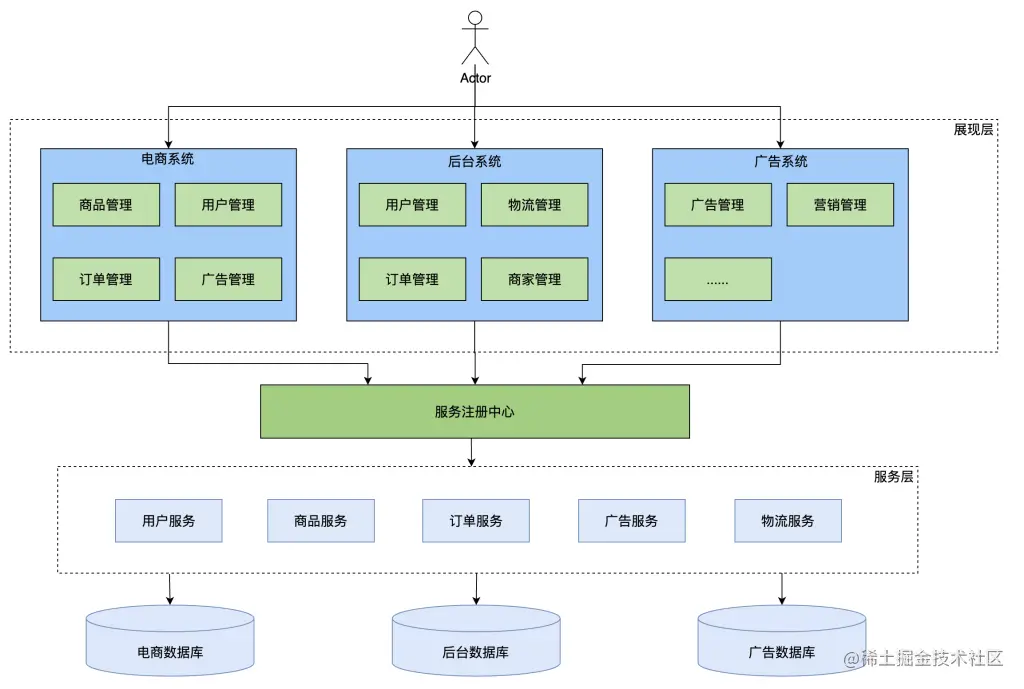

可以看到，相比分布式架构多了一个服务注册中心，通过服务注册中心解耦

优势

服务注册

劣势

整个系统设计是中心化的
需要从上至下设计
重构困难

微服务架构

思想：彻底的服务化

优势

开发效率
业务独立设计
自下而上
故障隔离

劣势

治理、运维难度
观测挑战
安全性
分布式系统

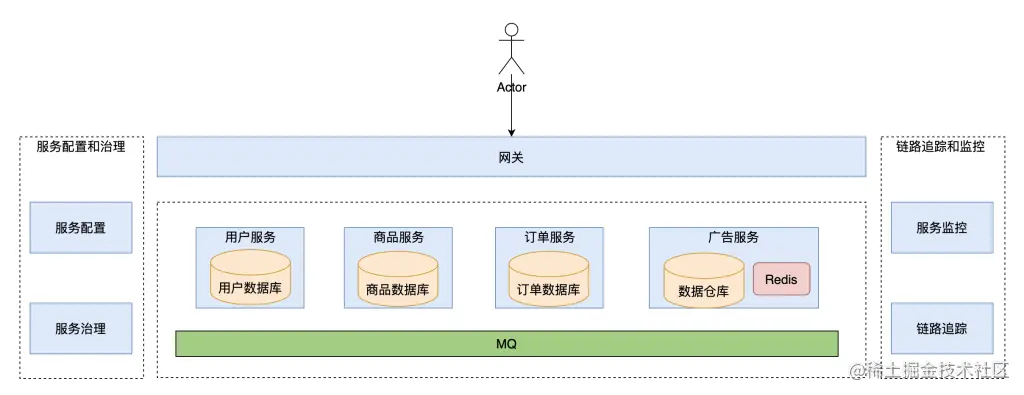

微服务架构概览

Actor：用户终端

网关：处理外界流量

链路追踪和监控：微服务架构本身是一个非常庞大的分布式系统，在此基础上进行问题定位，需要同一台的平台、能力来支持

微服务架构核心要素

服务治理
- 服务注册
- 服务发现
- 负载均衡
- 扩缩容
- 流量治理
- 稳定性治理
- ......
可观测性
- 日志采集
- 日志分析
- 监控打点
- 监控大盘
- 异常报警
- 链路追踪：微服务是链式调用，跨主机的链路追踪提供问题排查
- ......
安全
- 身份验证
- 认证授权
- 访问令牌
- 审计
- 传输加密
- 黑产攻击
- ......

微服务架构原理及特征

基本概念

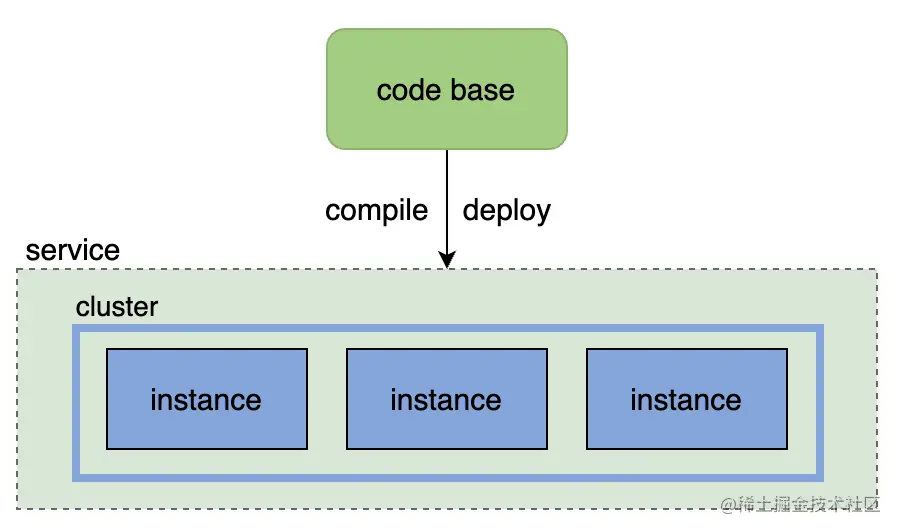

在上图中，一段代码通过编译、部署，生成了一个服务，服务里有一个集群，集群中包含多个实例

服务(service) ：一组具有相同逻辑的运行实体。（运行同一段代码的多个实例）
实例(instance) ：一个服务中，每个运行实体即为一个实例。
实例与进程的关系：实例与进程之间没有必然对应关系，可以一个实例可以对应一个或多个进程(反之不常见)
集群(cluster)：通常指服务内部的逻辑划分，包含多个实例。
常见的实例承载形式：进程、VM、k8s pod……
有状态/无状态服务：服务的实例是否存储了可持久化的数据（例如磁盘文件）

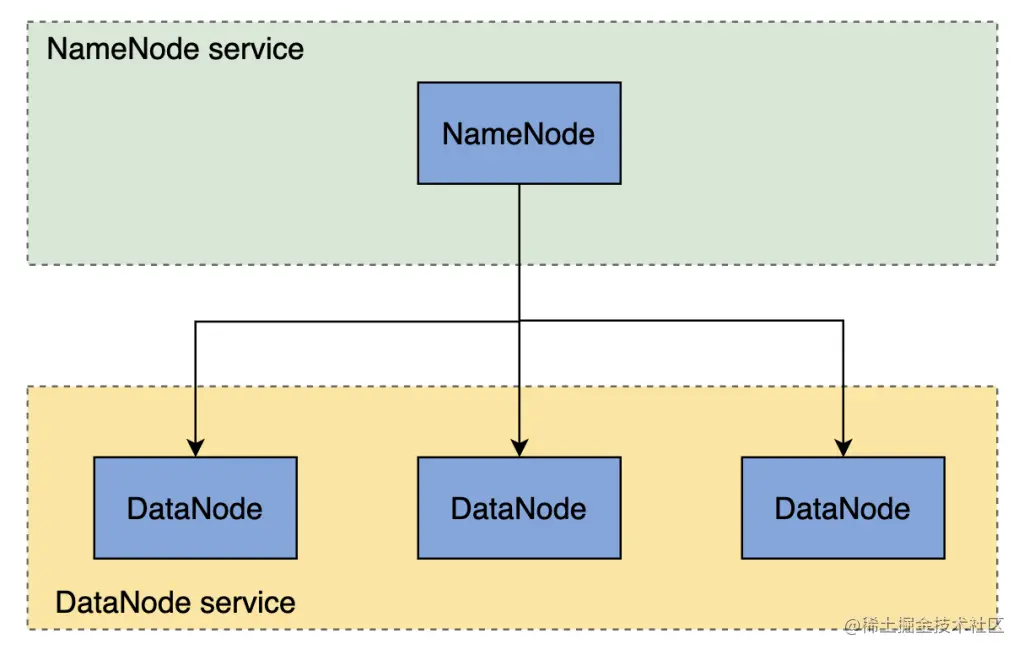

如果把HDFS看作一组微服务，由于NameNode和DataNode运行不同的代码，因此被分为两个服务

NameNode是一个单实例服务，而DataNode服务具有多个实例

服务间通信

对于单体服务，不同模块通信只是简单的函数调用

对于微服务，服务间通信息意味着网络传输，包括HTTP，gRPC、Thrift等

在企业内部，HTTP和ROC协议的使用是比较广泛的

在上图中，一个服务包含若干个实例，服务与服务之间通过网络传输进行通信

服务注册与发现

在代码层面，如何制定调用一个目标服务的地址（ip:port）？

hardcode

hardcode（硬编码，将本应写在配置文件中的内容在程序中写死）

//Service A wants to call service B
client = grpc.NewClient("10.23.45.67:8080")

存在什么问题？

不太可能指定一个固定的IP地址，这种地址是动态变化的

而且一个服务包含多个实例，指定一个IP地址显然是不够的

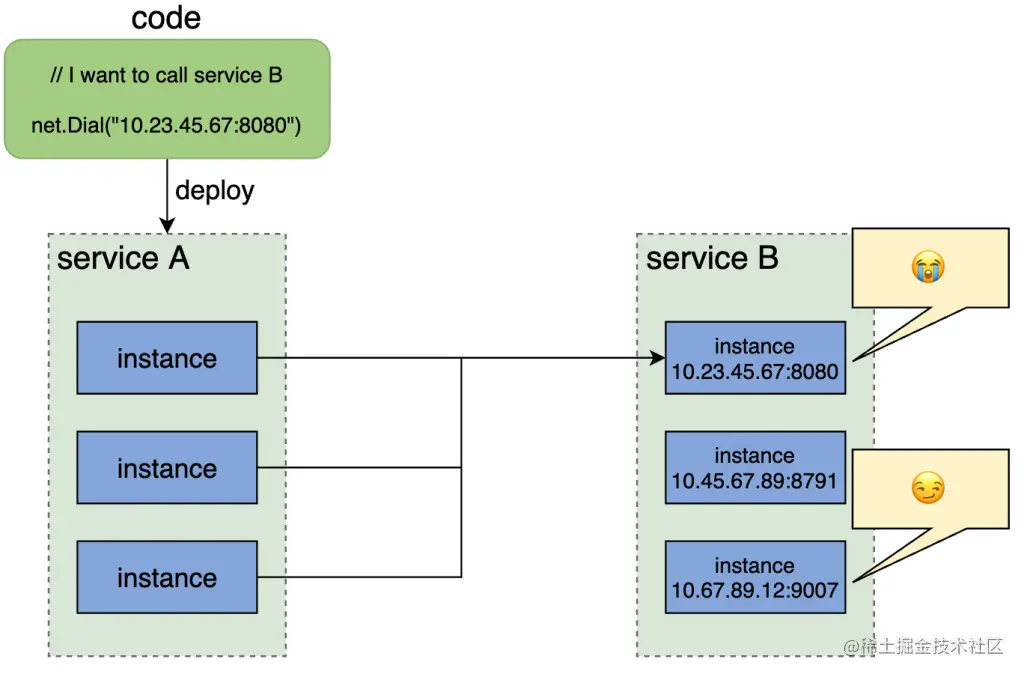

如上图所示，服务B中的三个实例运行同一份代码

服务A通过IP地址显然只调用了服务B的一个实例，这样是不够的，这样其他两个实例就会很轻松了，不能让他们得逞

还能采用什么中间形式来表达服务？

DNS

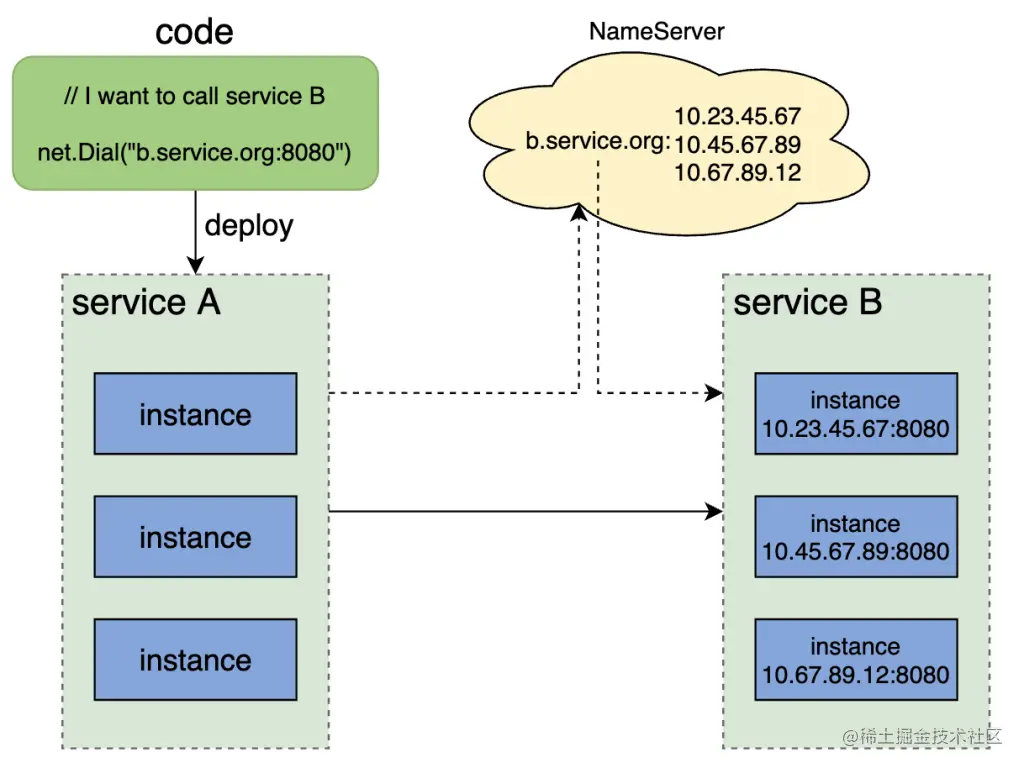

如图所示，服务A通过域名调用服务B，服务B的三个IP地址通过NameService登记到域名当中去，这样当服务B的IP地址发生变化时，只需修改域名记录即可，不会出现只返回一个实例的问题

存在什么问题？

本地DNS存在缓存，导致延时：本地DNS有缓存机制，当IP地址发生变化需要刷新
负载均衡问题：DNS仍然可能只返回第一个IP，仍然存在过载问题
不支持服务实例的探活检查
域名无法配置端口：这就导致了实例的数量是有一定上限的

服务注册中心

解决思路：新增一个统一的服务注册中心，用于存储服务名到服务实例的映射（简单理解为哈希表或map）

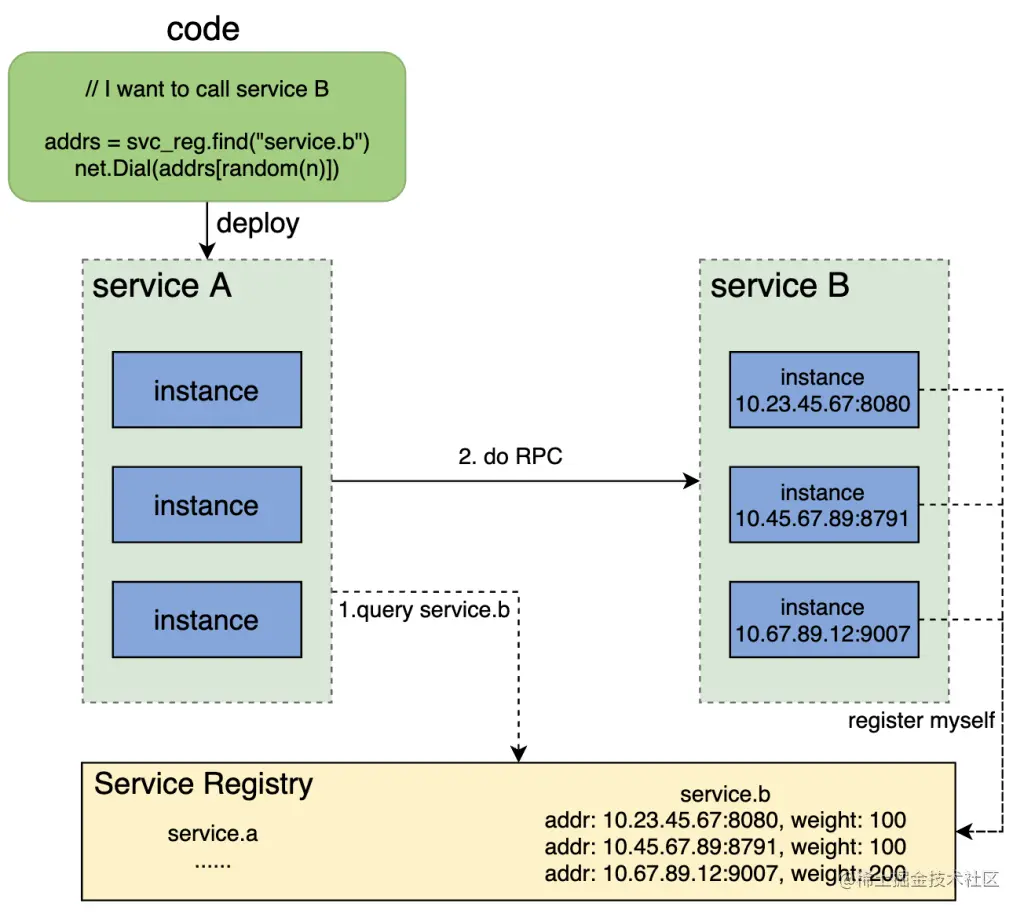

在上图中服务A中的代码

//调用服务注册中心拿到服务B的地址
adds = svc_reg.find("service.b")
//调用一个负载均衡算法random随机调用其中一个实例
net.Dial(addsrs[random(n)])

服务的上线和下线

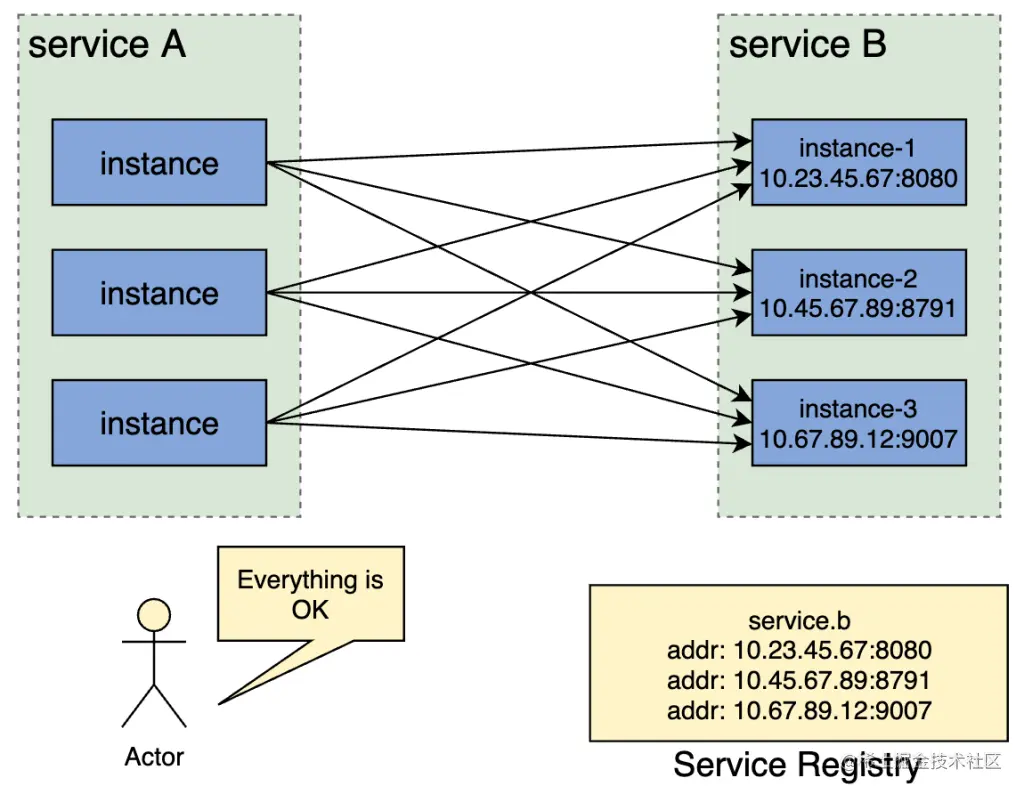

假设已经有了一个服务注册中心，两个服务，各有三个实例，3:3的网络通信

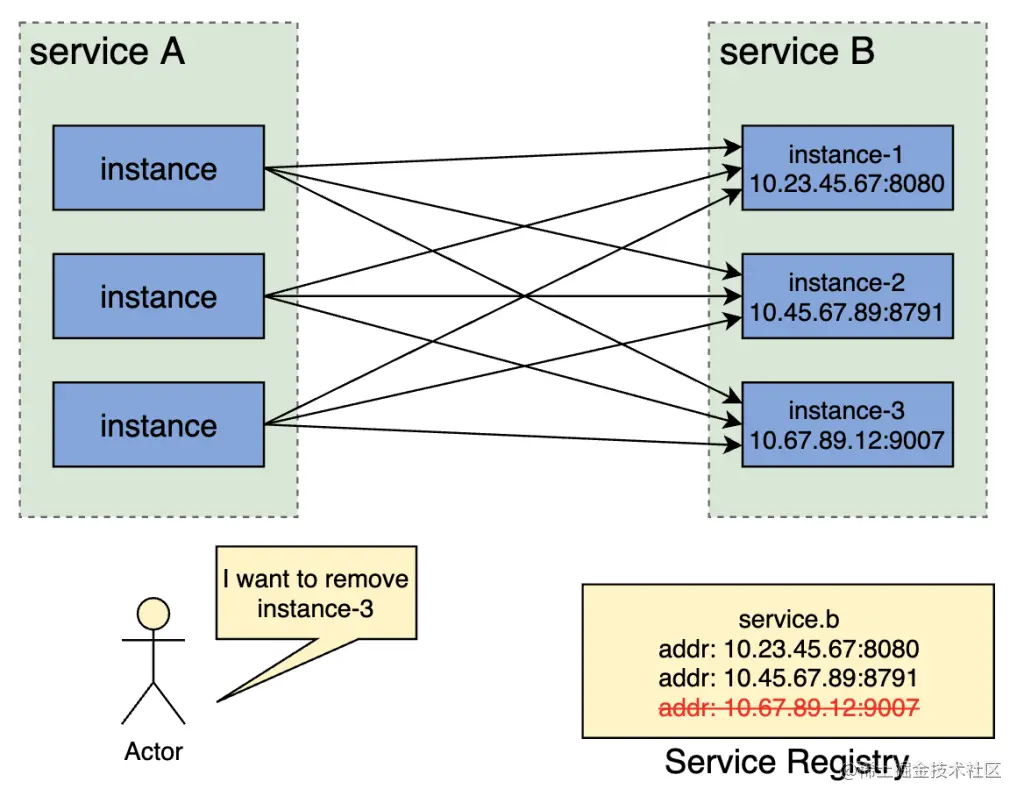

若管理员发现服务B的实例3有问题，需要下线，如何实现

若直接下线，则发过来的请求就会失败，造成线上产品故障

基于服务发现的技术会执行一下操作

首先管理员告诉注册中心，把实例3的记录删掉

服务A会不断刷新服务发现

过几分钟后，实例A就不会再去调用服务B的实例3

这个时候再去删除实例3就已经是安全的了

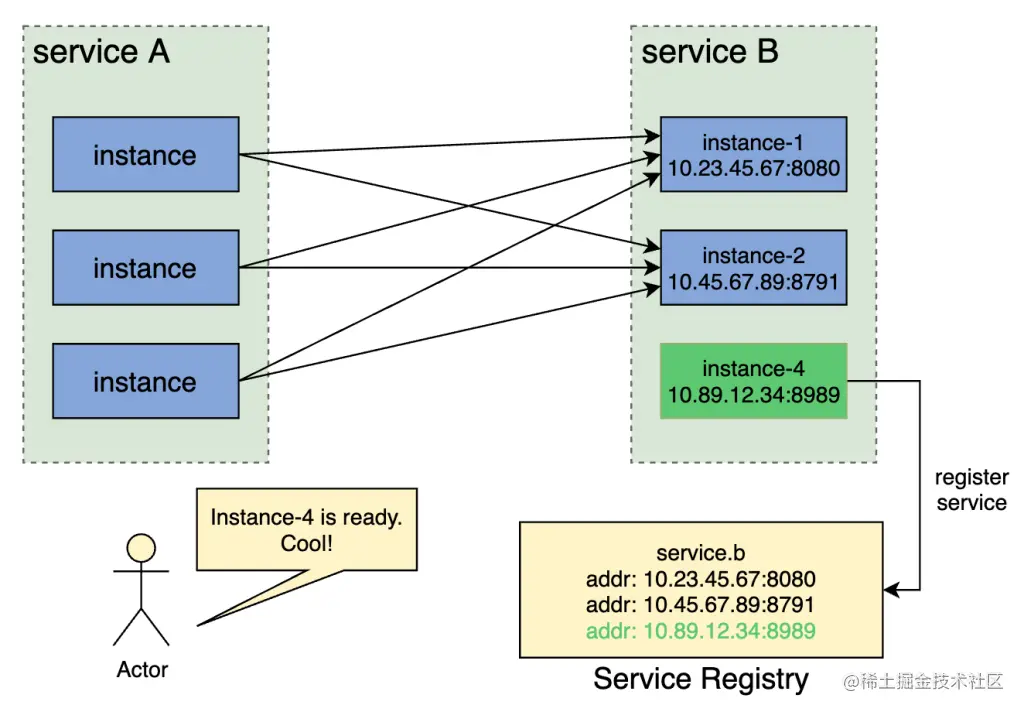

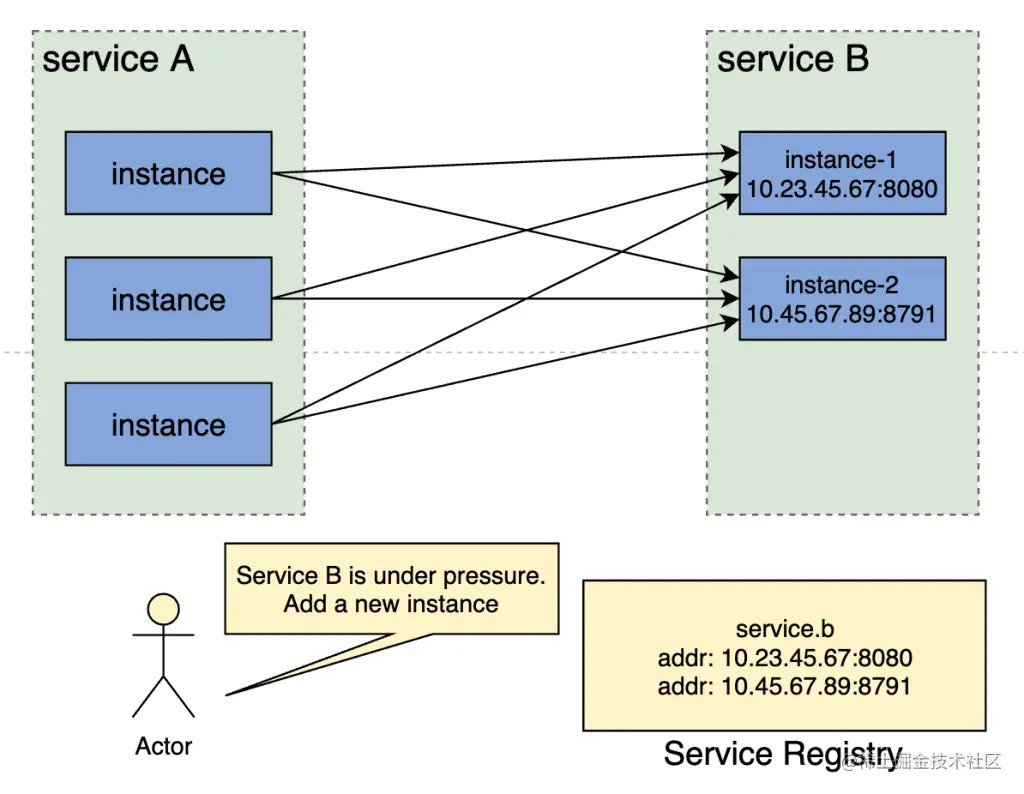

这个时候服务B的压力就会比较大，需要上线新的实例

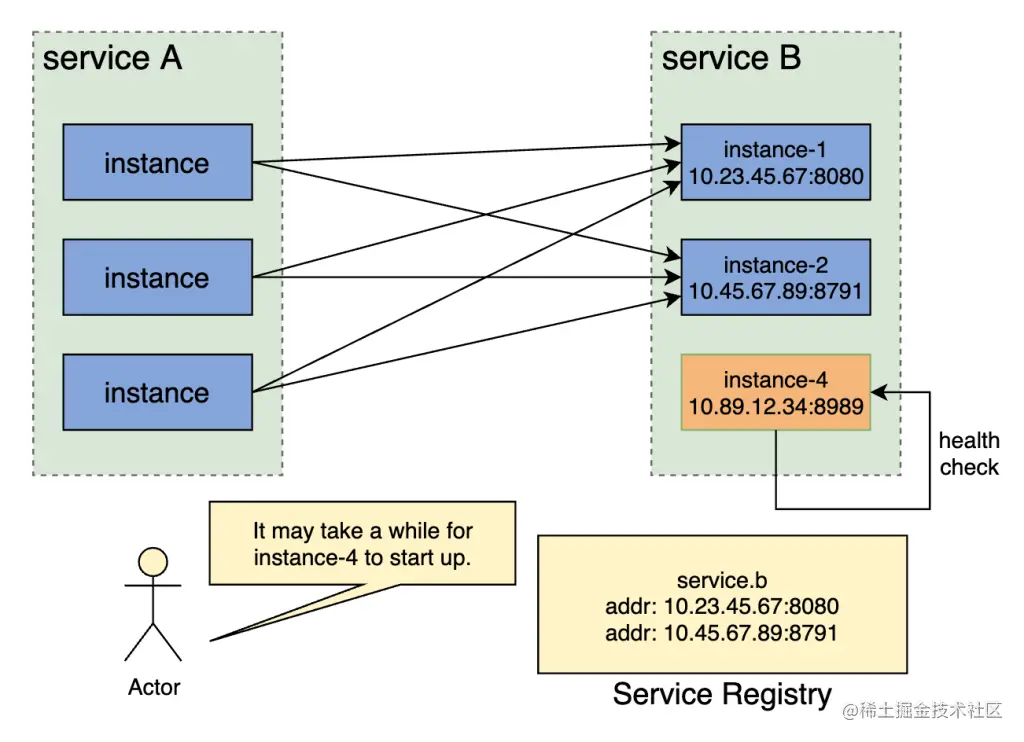

先添加实例到服务B，执行健康检查（测试进程能否接受TCP建连请求）

检查OK之后，再去向注册中心添加实例记录

注册之后，服务A还是会不断地刷新服务发现，这时发现服务发现的第三个实例出现了，流量恢复

流量特征

前面基于组件的维度，我们了解了微服务的架构包含服务、实例、服务注册中心等部分

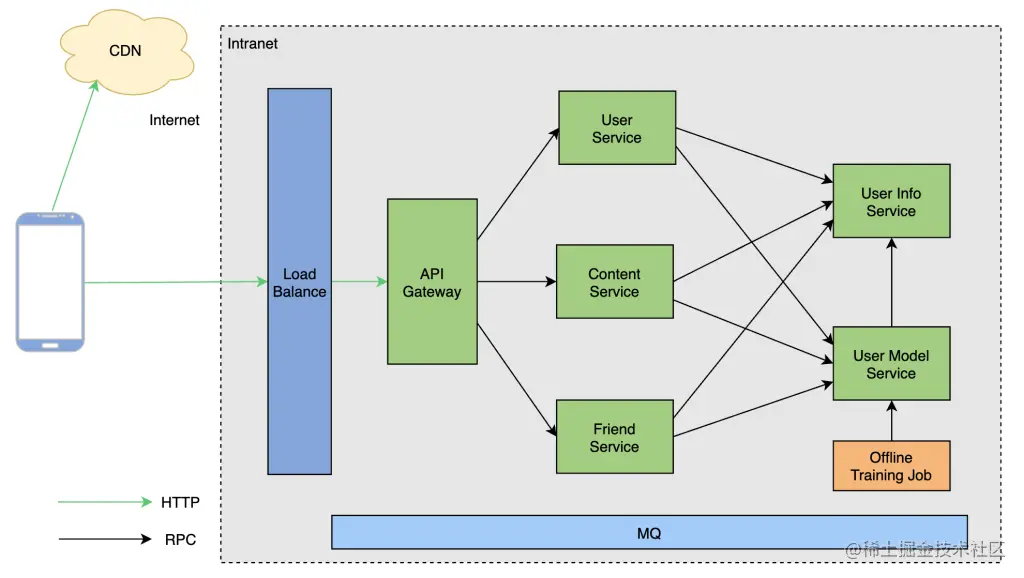

接下来从上图流量的维度观察微服务的结构

首先是终端用户，可能还涉及到CDN

流量进入右侧Internet企业内网环境之后，首先会经过负载均衡（Load Balance），API网关，最后在分配到各个服务上去

这里要注意区分流量是通过HTTP传输还是RPC传输

HTTP是一个文本协议，传输的是文本，性能不高，而RPC是通过二进制的形式传输，无论是信息传输还是编解码效率都是很高的，因此内部之间的通信采用RPC协议

Offline Training Job通常做推荐工作，在执行推荐系统、机器学习等训练模型训练的同时，需要调用一些其他的模块

统一网关入口
内网通信多数采用RPC
网状调用链路
