这是我参与「第五届青训营」伴学笔记创作活动的第14天。

1 经典案例

1.1 从一场红包雨说起

每一年的春节，抖音上都会下一场温暖人心的红包雨~


从抖音的账户上扣除一个小目标；给羊老师的账户加上一个小目标。


1.2 RDBMS事务ACID

RDBMS事务：是由一组SQL语句组成的一个程序单元（Unit），它需要满足ACID特性。

ACID：原子性、一致性、隔离性、持久性。

1.3 红包雨 与 ACID

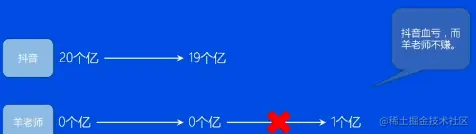

Case1：抖音的账户上扣了一个亿之后，假设服务器挂了，还没来得及羊老师账户加上一个亿。


两个操作要么同时成功，要么同时失败，不存在中间状态。

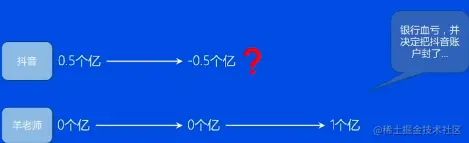

Case2：假设抖音的账户上只有0.5个亿，但是扣减1个亿的操作成功了。


每个操作都必须是合法的，账户信息应该从一个有效的状态。

Case3：羊老师从抖音抢了一个亿红包，又从头条抢了一个亿，两个转账同时进行，假设他们都以为是从零开始的。

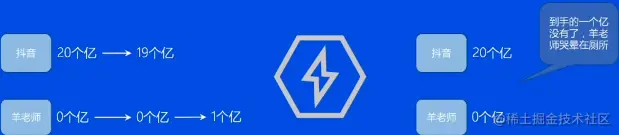

Case4：抖音的账户上扣了一个亿，然后羊老师账户上加一个小目标，这个时候，如果服务器挂了：


持久性：操作更新成功之后，更新的结构应该永久性的保留下来，不会因为宕机等问题而丢失。

1.4 红包雨与高并发

Case5：全国14亿人，假设有10亿人同时开抢红包，每秒处理一个请求，那需要31年才能完成。春节完了，抖音可能也被大家嫌弃了。。。---高并发


1.5 红包雨与高可靠

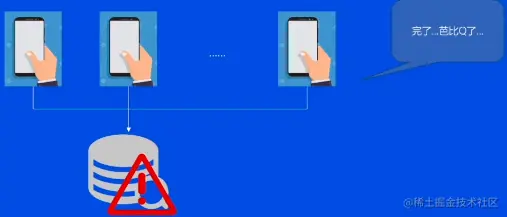

Case6：假设除夕晚上正在愉快的从抖音身上“薅羊毛”，这时候服务器挂了，程序花了一个小时，头发都掉光了，终于修好了。这时候发现李谷一老师《难忘今宵》都组完了。“抖音宕机”秒上热搜。。。---高可靠、高可用


1.6 大家一起“薅羊毛”


2 发展历史

2.1 前DBMS时代-人工管理

在现代计算机发明出来以前，通过人工的方式进行数据记录和管理：


2.2 前DBMS时代-文件系统

1950s，现代计算机的雏形基本出现。1956年IBM发布了第一个的磁盘驱动器--Model 305 RAMAC，从此数据存储进入磁盘时代。在这个阶段，数据管理直接通过文件系统来实现。


2.3 DBMS时代

1960s，传统的文件系统已经不能满足人们的需要，数据管理系统应运而生。

DBMS：按照某种数据模型来组织、存储和管理数据仓库。

所以通常按照数据模型的特点将传统数据库系统分成网状数据库、层次数据库和关系数据库三类。

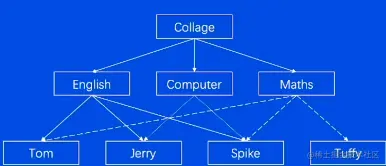

2.3.1 DBMS数据模型-网状模型

网状数据库所基于的网状数据模型建立的数据之间的联系，能反映现实世界中的信息的关联，是许多空间对象的自然表达形式。1964年，世界上第一个数据库系统---集成数据存储诞生于通用电气公司。IDS是世界上第一个网状数据库，奠定了数据库发展的基础，在当时得到了广泛的应用。在1970s网状数据库系统十分流行，在数据库系统产品中占据主导地位。

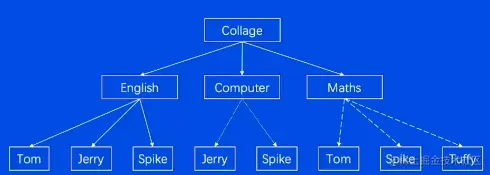

2.3.2 层次模型

1968年，世界上第一个层次数据库---信息管理系统（IMS），诞生于IBM公司，这也是世界上第一个大型商用的数据库系统。层次数据模型，即使用树形结构来描述实体及其之间关系的数据模型。


2.3.3 关系模型

1970年，IBM的研究员E.F.Codd博士发表了一篇名为image.png的论文，提出了关系模型的概念，奠定了关系模型的理论基础。1979年Oracle首次将关系型数据库商业化，后续DB2，SAP Sysbase ASE，and inform等知名数据库产品也纷纷面世。

2.4 DBMS数据模型


2.5 SQL语言

1974年IBM的Ray Boyce和Don Chamberlin将Codd关系数据库的12条准则的数学定义以简单的关键字语法表现出来，里程碑式的提出了SQL语言。

语法风格接近自然语言；

高度非过程化；

面向集合的操作方式；

语言简洁，易学易用。

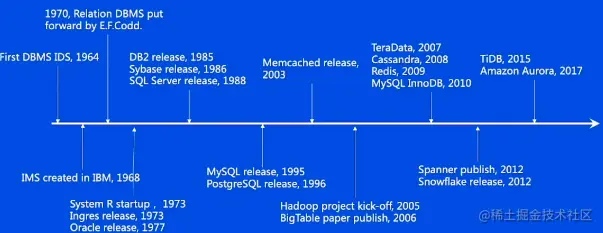

2.6 历史回顾


3 关键技术

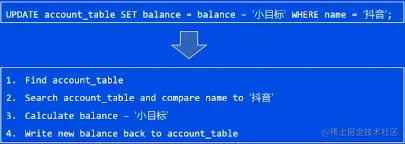

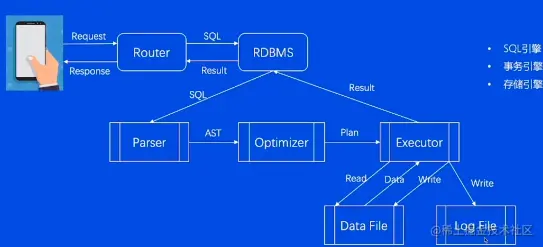

3.1 一条SQL的一生

UPDATE account_table SET balance = balance -'小目标' WHERE name = '抖音'


3.2 SQL引擎

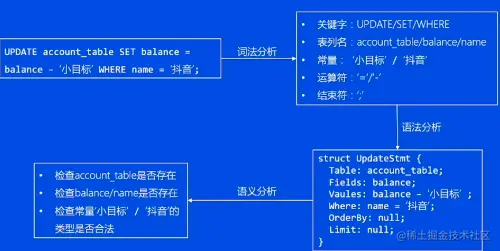

3.2.1 SQL引擎-Parser

解析器一般分为词法分析、语法分析、语义分析等步骤。


3.2.2 SQL引擎-Optimizer

为什么需要一个优化器？


SELECT * FROM A，B，C WHERE A.a1 = B.b1 and A.a1 = C.bi


基于规则的优化（RBD）

条件化简：

image.png 表连接优化：总是小表先进行连接 SELECT * FROM A,B,C WHERE A.a1 = B.b1 and A.a1 = C.b1;

Scan优化：唯一索引、普通索引、全表扫描。

数据库索引：是数据库管理系统中辅助数据结构，以协助快速查询、更新数据库表中数据，目前数据库中最常用的索引是通过B+树实现的。

基于代价的优化（CBD）

一个查询有多种执行方案，CBD会选择其中代价最低的方案去真正的执行。

什么是代价？


火山模型：


每个Operator调用Next操作，访问下层Operator，获得下层Operater返回的一行数据，经过计算之后，将这行数据返回给上层。

优点：每个算子独立抽象实现，相互之间没有耦合，逻辑结构简单。

缺点：每计算一条数据有多次函数调用开销，导致CPU效率不高。 3.2.3 SQL引擎-Executor 向量化：


优点：函数调用次数降低为1/N;CPU cache命中率更高；可以利用CPU提供的SIMD机制。

编译执行：


将所有的操作封装到一个函数里面，函数调用的代价也能大幅度降低。

用户SQL千变万化怎么办？难道要穷举用户的所有SQL，给每一个SQL都预先写好一个执行函数吗？


3.3 存储引擎

3.3.1 存储引擎-InnoDB


In-Memory：Buffer Pool、Change Buffer、Adaptive Hash Index、Log Buffer

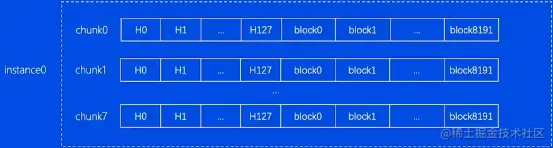

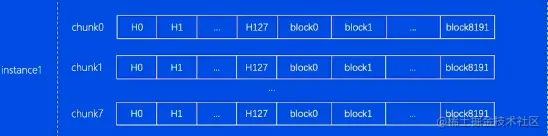

On-Disk： System Tablespace（ibdata1）、General Tablespaces（XXX.ibd）、Undo Tablespaces（XXX.ibu）、Temporary Tablespaces 3.3.2 存储引擎-Buffer Pool




image.png 3.3.3 存储引擎-Page


Header

delete_mask:标示此条数据是否被删除。

next_record:下一条数据的位置。

record_type:表示当前记录的类型。

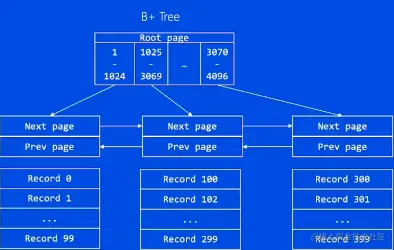

image.png 3.3.4 存储引擎-B+ Tree


3.4 事务引擎

3.4.1 事务引擎-Atomicity与Undo Log


如何将数据库回退到修改之前的状态？

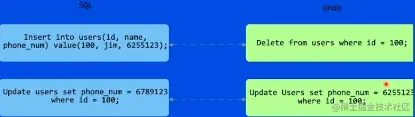

Undo Log是逻辑日志，记录的是数据的增量变化，利用Undo Log可以进行事务回滚，从而保证事务的原子性。同时也实现多版本并发控制（MVCC），解决读写冲突和一致性读的问题。

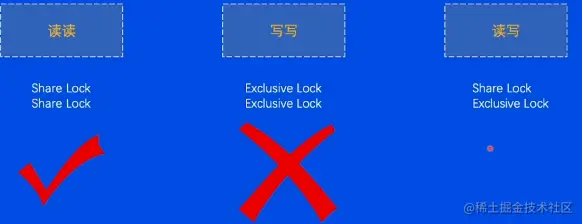

3.4.2 事务引擎-Isolation与锁

前情提要：羊老师从抖音抢了一个亿红包，又从头抢了一个亿，抖音和头条都要往羊老师的账户转一个亿，如果两个操作同时进行，发生冲突怎么办？

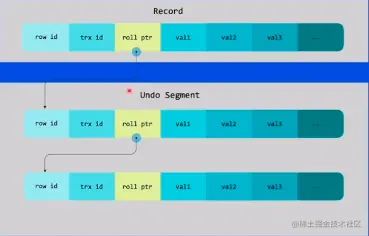

3.4.3 事务引擎-Isolation与MVCC

MVCC的意义：读写互不阻塞；降低死锁概率；实现一致性读。


3.4.4 事务引擎-Durability与Redo Log

如何保证事务结束后，对数据的修改永久的保存？

方案一：事务提交前页面写盘


方案二：WAL

redo log是物理日志，记录的是页面的变化，它的作用是保证事务持久化。如果数据写入磁盘前发生故障，重启Mysql后会根据redo log重做。
