Echarts

安装

npm install echarts

从项目中引入# Apache ECharts

NPM 安装Echarts

npm install echarts --save

引入ECharts

import * as echarts from 'echarts';

// 基于准备好的dom，初始化echarts实例
var myChart = echarts.init(document.getElementById('main'));
// 绘制图表
myChart.setOption({
  title: {
    text: 'ECharts 入门示例'
  },
  tooltip: {},
  xAxis: {
    data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
  },
  yAxis: {},
  series: [
    {
      name: '销量',
      type: 'bar',
      data: [5, 20, 36, 10, 10, 20]
    }
  ]
});

按需引入ECharts图表和组件

上面的代码会引入 ECharts 中所有的图表和组件，如果你不想引入所有组件，也可以使用 ECharts 提供的按需引入的接口来打包必须的组件。

// 引入 echarts 核心模块，核心模块提供了 echarts 使用必须要的接口。
import * as echarts from 'echarts/core';
// 引入柱状图图表，图表后缀都为 Chart
import { BarChart } from 'echarts/charts';
// 引入提示框，标题，直角坐标系，数据集，内置数据转换器组件，组件后缀都为 Component
import {
  TitleComponent,
  TooltipComponent,
  GridComponent,
  DatasetComponent,
  TransformComponent
} from 'echarts/components';
// 标签自动布局、全局过渡动画等特性
import { LabelLayout, UniversalTransition } from 'echarts/features';
// 引入 Canvas 渲染器，注意引入 CanvasRenderer 或者 SVGRenderer 是必须的一步
import { CanvasRenderer } from 'echarts/renderers';

// 注册必须的组件
echarts.use([
  TitleComponent,
  TooltipComponent,
  GridComponent,
  DatasetComponent,
  TransformComponent,
  BarChart,
  LabelLayout,
  UniversalTransition,
  CanvasRenderer
]);

// 接下来的使用就跟之前一样，初始化图表，设置配置项
var myChart = echarts.init(document.getElementById('main'));
myChart.setOption({
  // ...
});

数据集

我们更推荐使用数据集来管理数据，因为这样，数据可以被多个组件复用，也方便进行 “数据和其他配置” 分离的配置风格。毕竟，在运行时，数据是最常改变的，而其他配置大多并不会改变。

在系列中设置数据

option = {
  xAxis: {
    type: 'category',
    data: ['Matcha Latte', 'Milk Tea', 'Cheese Cocoa', 'Walnut Brownie']
  },
  yAxis: {},
  series: [
    {
      type: 'bar',
      name: '2015',
      data: [89.3, 92.1, 94.4, 85.4]
    },
    {
      type: 'bar',
      name: '2016',
      data: [95.8, 89.4, 91.2, 76.9]
    },
    {
      type: 'bar',
      name: '2017',
      data: [97.7, 83.1, 92.5, 78.1]
    }
  ]
};

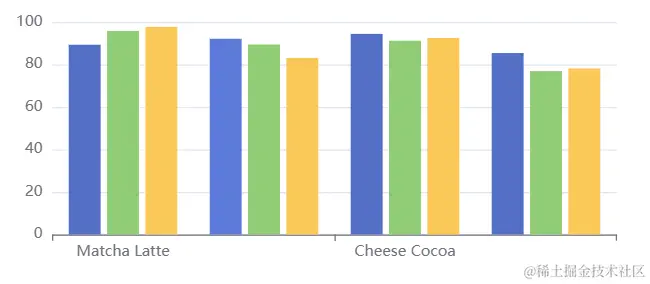

结果：

在数据集中设置数据

好处：

- 能够贴近数据可视化常见思维方式：（I）提供数据，（II）指定数据到视觉的映射，从而形成图表。
- 数据和其他配置可以被分离开来。数据常变，其他配置常不变。分开易于分别管理。
- 数据可以被多个系列或者组件复用，对于大数据量的场景，不必为每个系列创建一份数据。

- 支持更多的数据的常用格式，例如二维数组、对象数组等，一定程度上避免使用者为了数据格式而进行转换。

</ul>

举个栗子

option = {
  legend: {},
  tooltip: {},
  dataset: {
    // 提供一份数据。
    source: [
      ['product', '2015', '2016', '2017'],
      ['Matcha Latte', 43.3, 85.8, 93.7],
      ['Milk Tea', 83.1, 73.4, 55.1],
      ['Cheese Cocoa', 86.4, 65.2, 82.5],
      ['Walnut Brownie', 72.4, 53.9, 39.1]
    ]
  },
  // 声明一个 X 轴，类目轴（category）。默认情况下，类目轴对应到 dataset 第一列。
  xAxis: { type: 'category' },
  // 声明一个 Y 轴，数值轴。
  yAxis: {},
  // 声明多个 bar 系列，默认情况下，每个系列会自动对应到 dataset 的每一列。
  series: [{ type: 'bar' }, { type: 'bar' }, { type: 'bar' }]
};

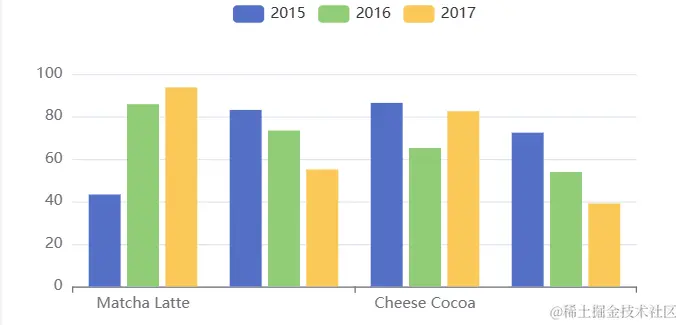

结果：

或者：

option = {
  legend: {},
  tooltip: {},
  dataset: {
    // 用 dimensions 指定了维度的顺序。直角坐标系中，如果 X 轴 type 为 category，
    // 默认把第一个维度映射到 X 轴上，后面维度映射到 Y 轴上。
    // 如果不指定 dimensions，也可以通过指定 series.encode
    // 完成映射，参见后文。
    dimensions: ['product', '2015', '2016', '2017'],
    source: [
      { product: 'Matcha Latte', '2015': 43.3, '2016': 85.8, '2017': 93.7 },
      { product: 'Milk Tea', '2015': 83.1, '2016': 73.4, '2017': 55.1 },
      { product: 'Cheese Cocoa', '2015': 86.4, '2016': 65.2, '2017': 82.5 },
      { product: 'Walnut Brownie', '2015': 72.4, '2016': 53.9, '2017': 39.1 }
    ]
  },
  xAxis: { type: 'category' },
  yAxis: {},
  series: [{ type: 'bar' }, { type: 'bar' }, { type: 'bar' }]
};

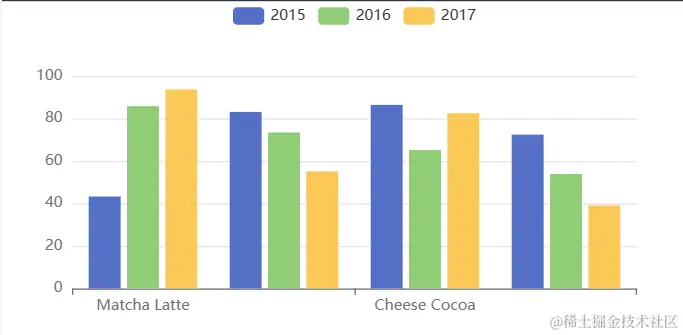

结果：

跨平台方案

在微信小程序中使用ECharts

使用方式

下载该项目
如有必要，将 ec-canvas 目录下的 echarts.js 替换为最新版的 ECharts。如果希望减小包体积大小，可以使用自定义构建生成并替换 echarts.js
pages 目录下是使用的示例文件，可以作为参考，或者删除不需要的页面。

（项目演示：echarts-for-weixin 项目）
