前言

本文具体介绍了消息队列的概念，并具体讲解了Kafka、BMQ、RocketMQ这三种消息队列，并进行了相互间的对比。本文目前只是简单的科普，具体实践还需要大家自己学习。

1.案例引入

1.系统崩溃

  • 解决方案：解耦image.png

2.服务处理能力优先

  • 解决方案：削峰image.png

3.链路耗时长尾

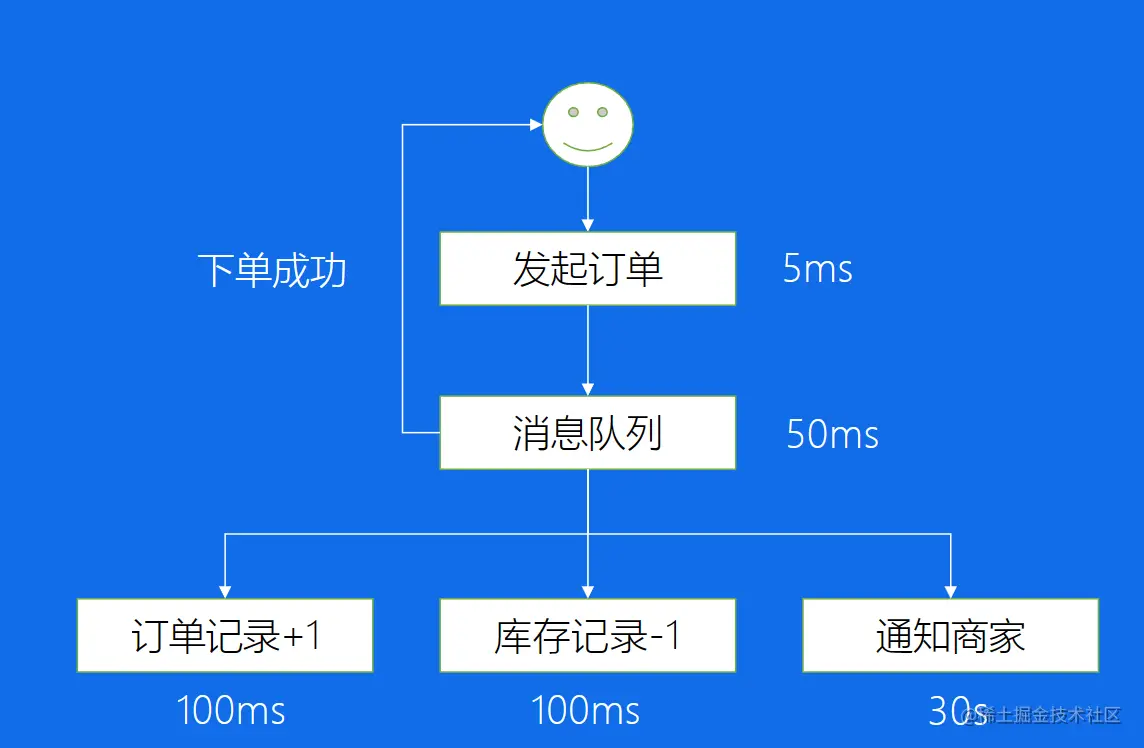

  • 解决方案：异步image.png

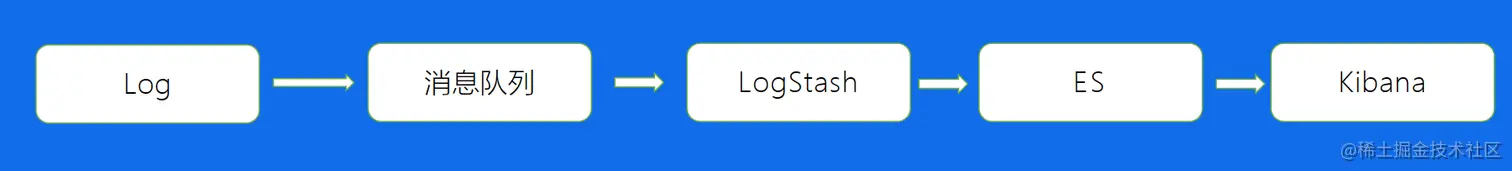

4.日志如何处理

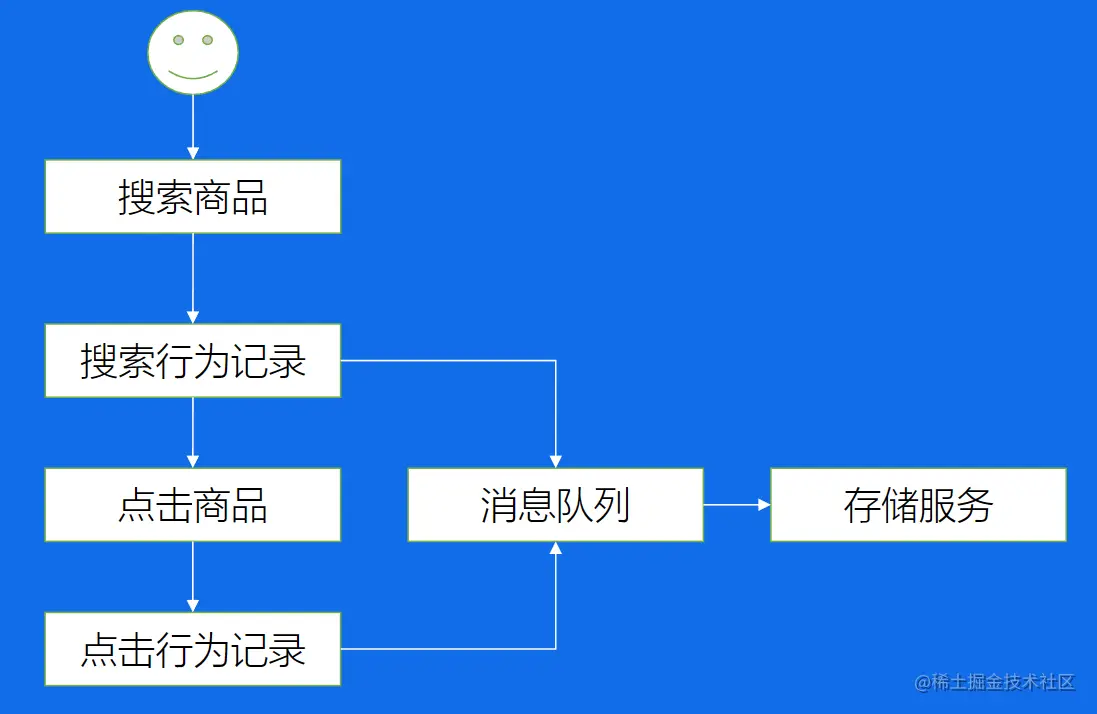

  • 解决方案：多级方法处理image.png

2.消息队列概念

  • 指保存消息的一个容器，本质是个队列。但这个队列呢，需要支持高吞吐，高并发，高可用。

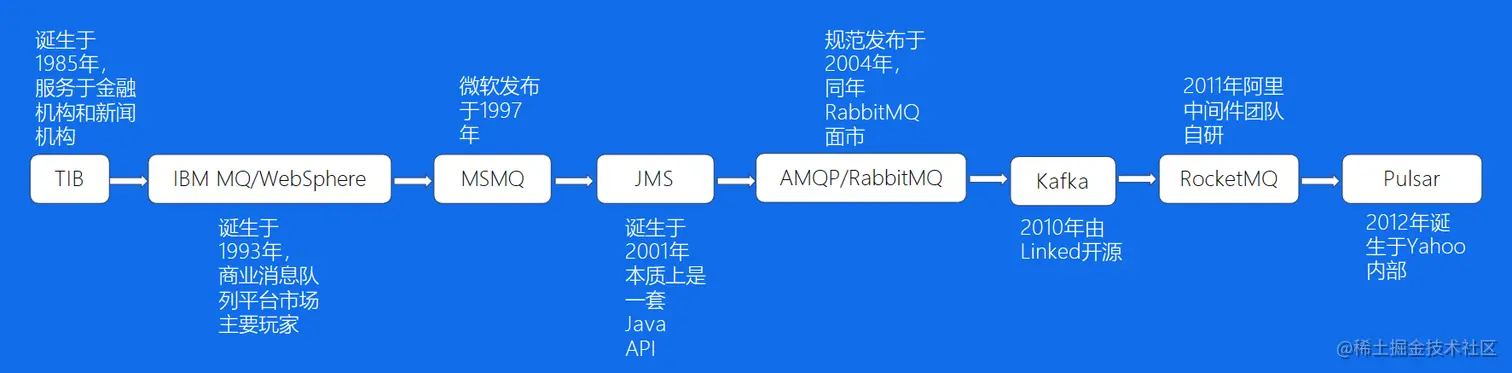

1.发展历史


2.消息队列对比

  • Kafka：分布式的、分区的、多副本的日志提交服务，常用在高吞吐场景下
  • RocketMQ：低延迟、强一致、高性能、高可靠，常用在实时场景下
  • Pulsar：集消息、存储、轻量化函数式计算为一体，采用存算分离的架构设计
  • BMQ：类似Pulsar，存算分离，替换Kafka

3.Kafka

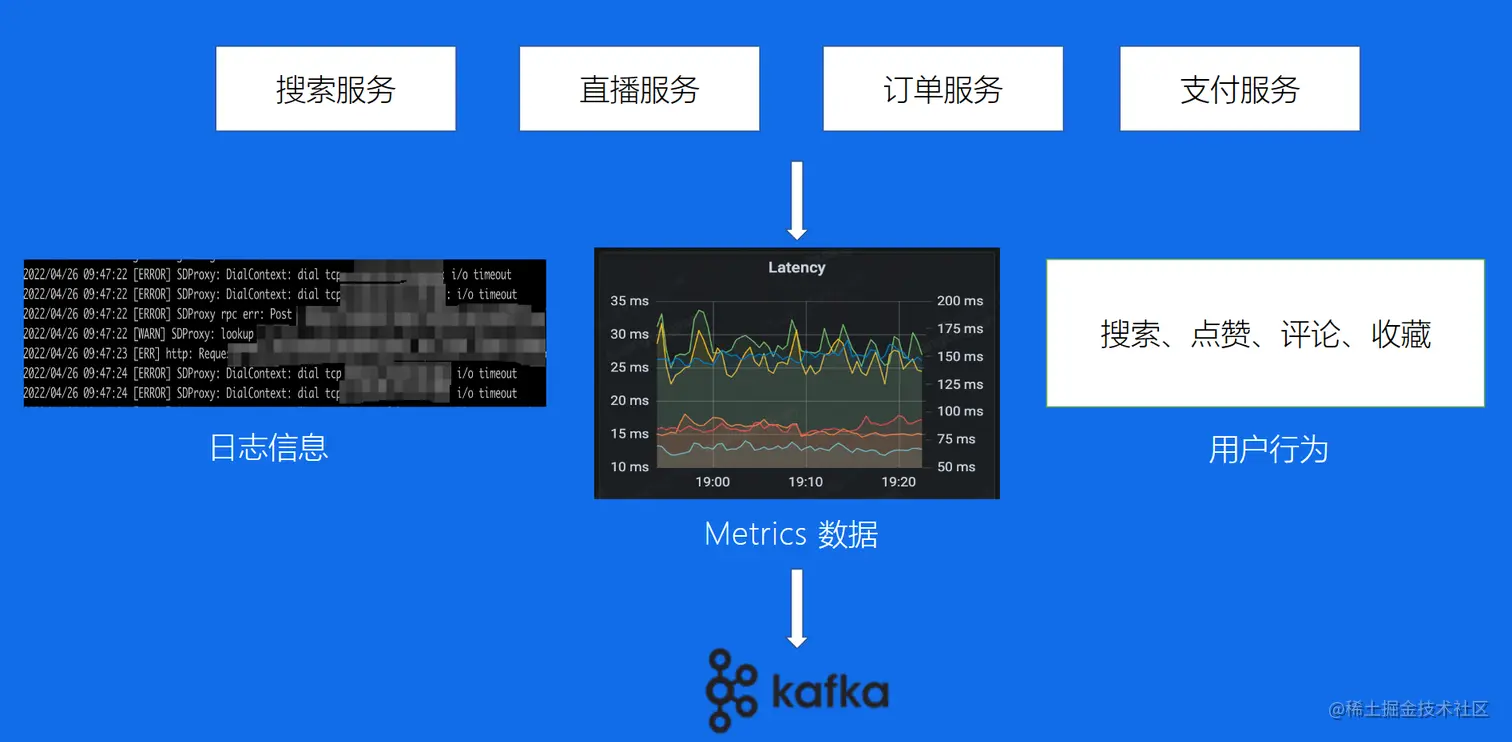

1.使用场景


2.使用流程

  • 创建集群
  • 新增Topic
  • 编写生产者逻辑
  • 编写消费者逻辑

3.基本概念

  • Topic：逻辑队列，不同 Topic 可以建立不同的 Topic

  • Cluster：物理集群，每个集群中可以建立多个不同的 Topic

  • Producer：生产者，负责将业务消息发送到 Topic 中

  • Consumer：消费者，负责消费 Topic 中的消息

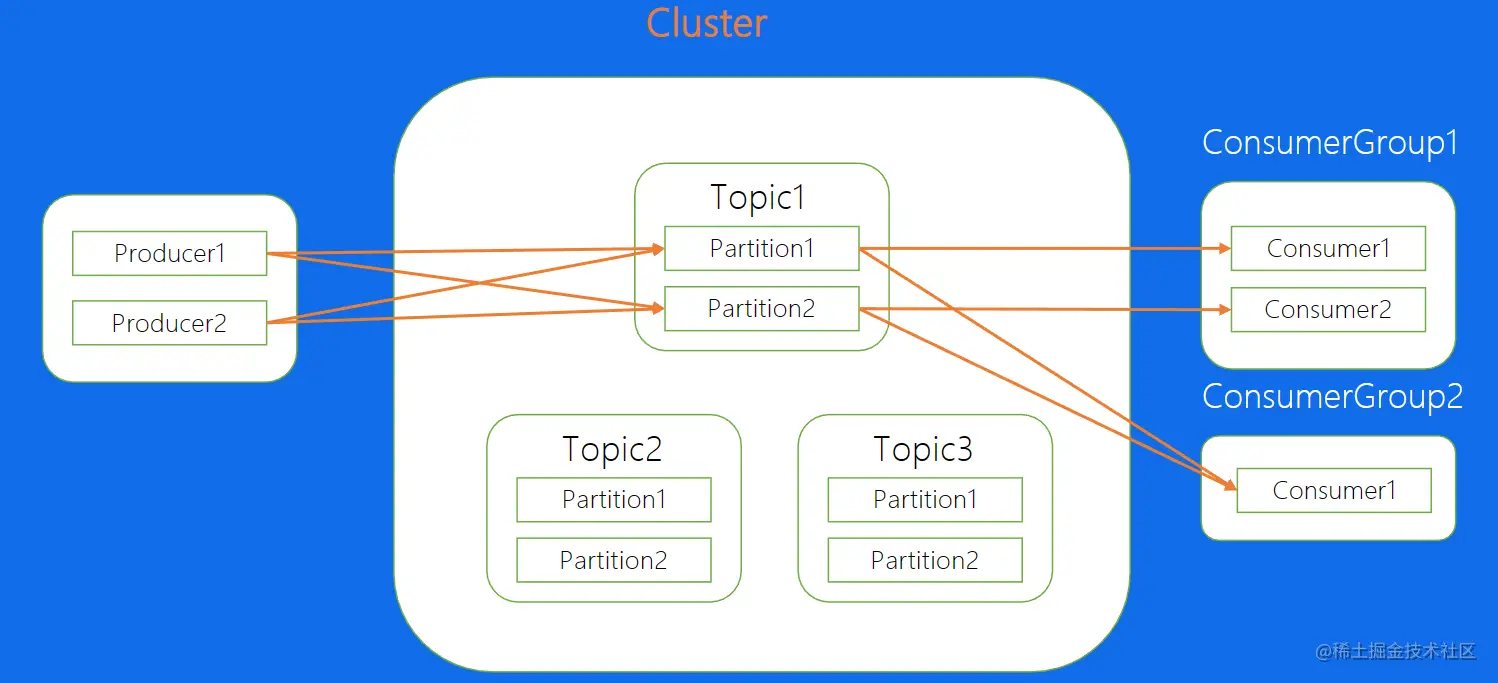

  • ConsumerGroup：消费者组，不同组 Consumer 消费进度互不干涉 image.png

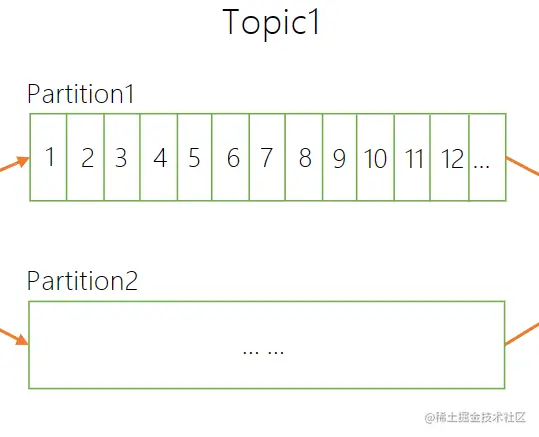

  • Offset :消息在partition内的相对位置信息，可以理解为唯一ID，在partition内部严格递增。 image.png

  • Replica：每个分片有多个Replica, Leader Replica将会从ISR中选出。 image.png

4.数据复制流程

各个Topic的leader在不同的Broker中，每个Broker有不同Topic的不同副本 image.png

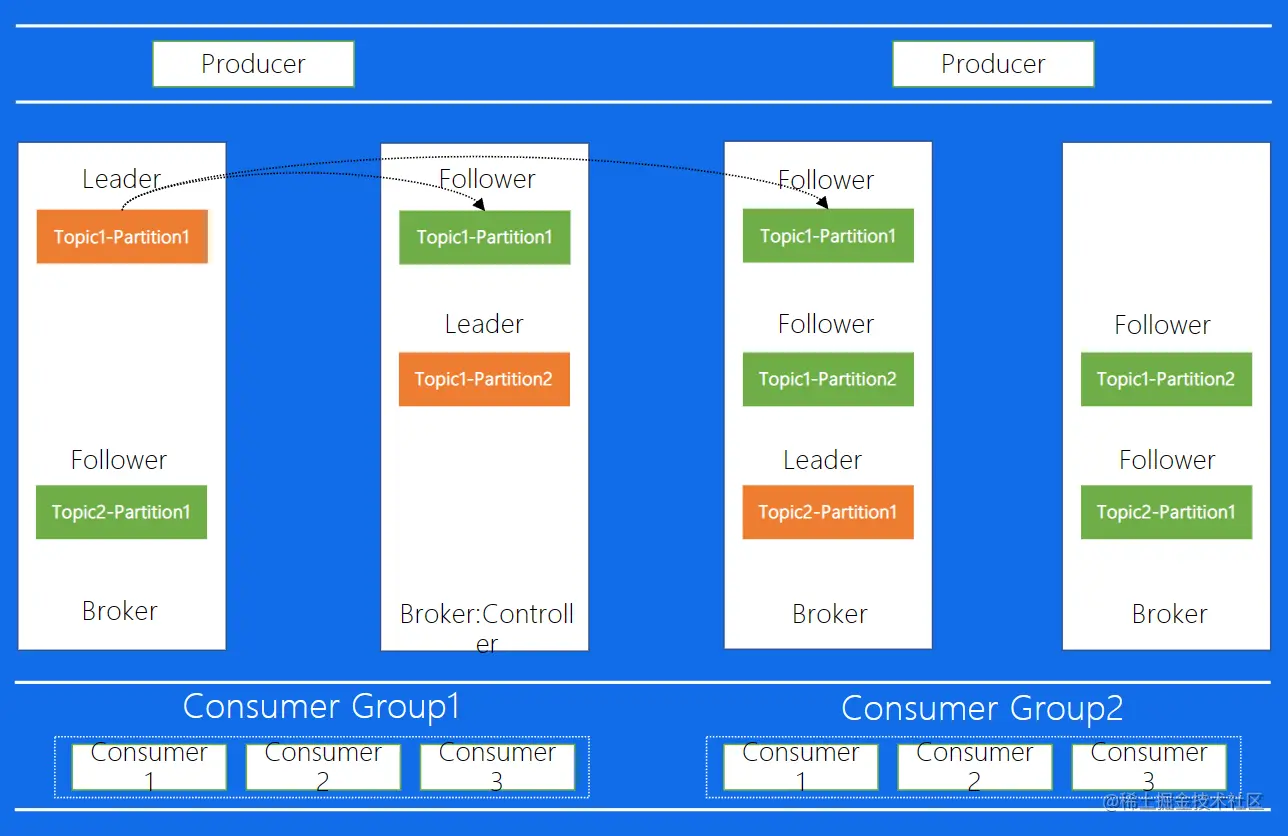

5.架构

image.png 其中，ZooKeeper负责存储集群元信息，包括分区分配信息等

6.Producer（消息发送端）

  • 批量发送（减少IO次数，加强发送能力，但受网络宽带限制）
  • 数据压缩（减少消息大小，支持Snappy、 Gzip、 174、 ZSTD压缩算法）

7.Broker（数据存储）

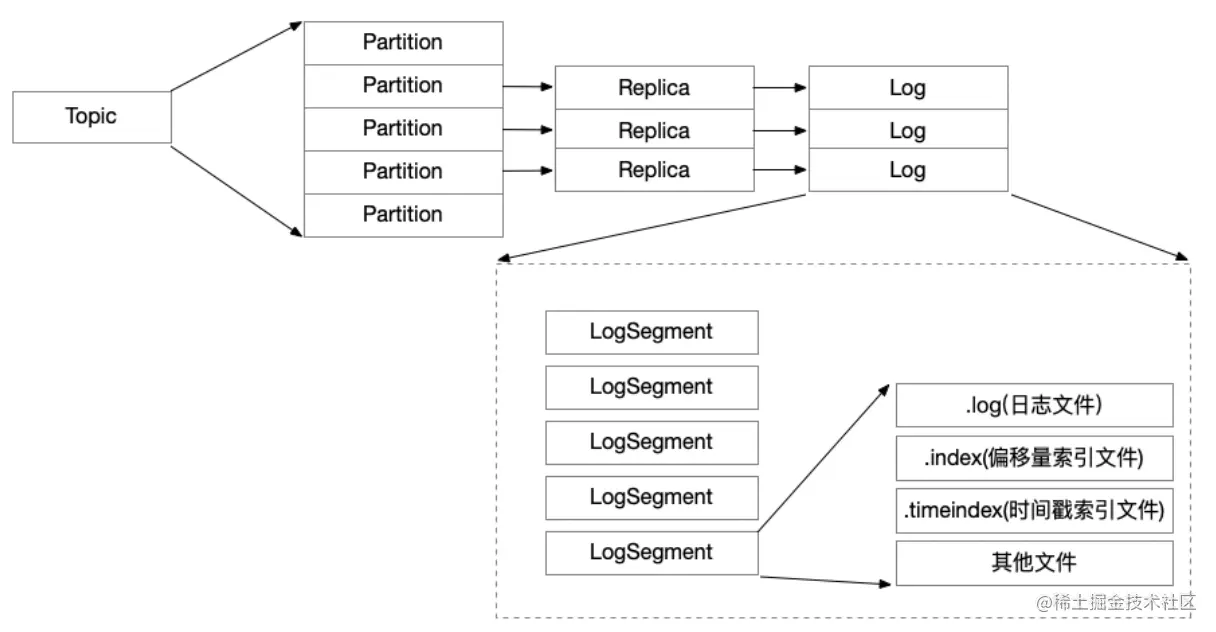

  • 消息文件结构 image.png
  • 磁盘结构
    • 方法：移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。但寻道成本比较高，因此可以减少寻道所带来的时间成本。
  • 采用顺序写的方式写入，提高写入效率
  • 查找消息办法
    • 偏移量索引文件（二分找到小于目标时间戳最大的索引位置）

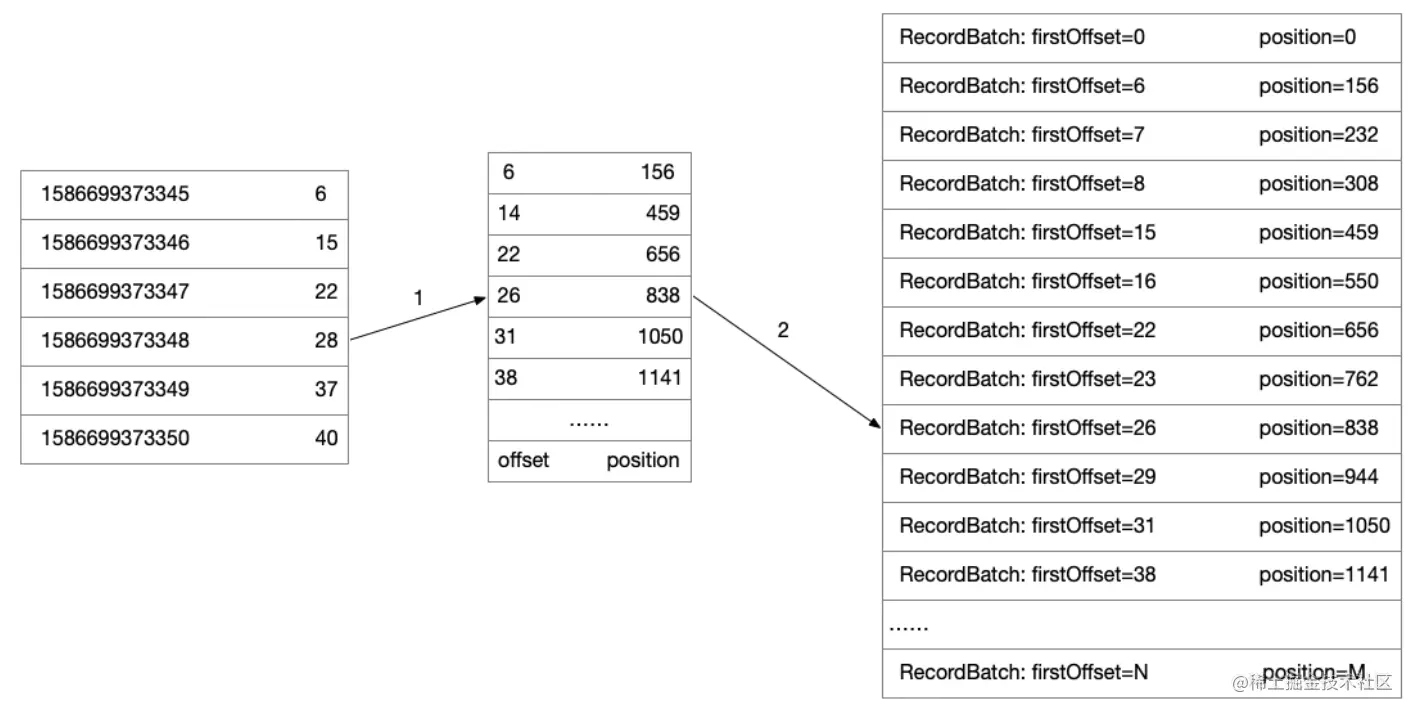

    • 时间戳索引文件（二分找到小于目标时间戳最大的索引位置,再通过寻找offset的方式找到最终数据）image.png
  • 数据拷贝类型
    • 传统数据拷贝

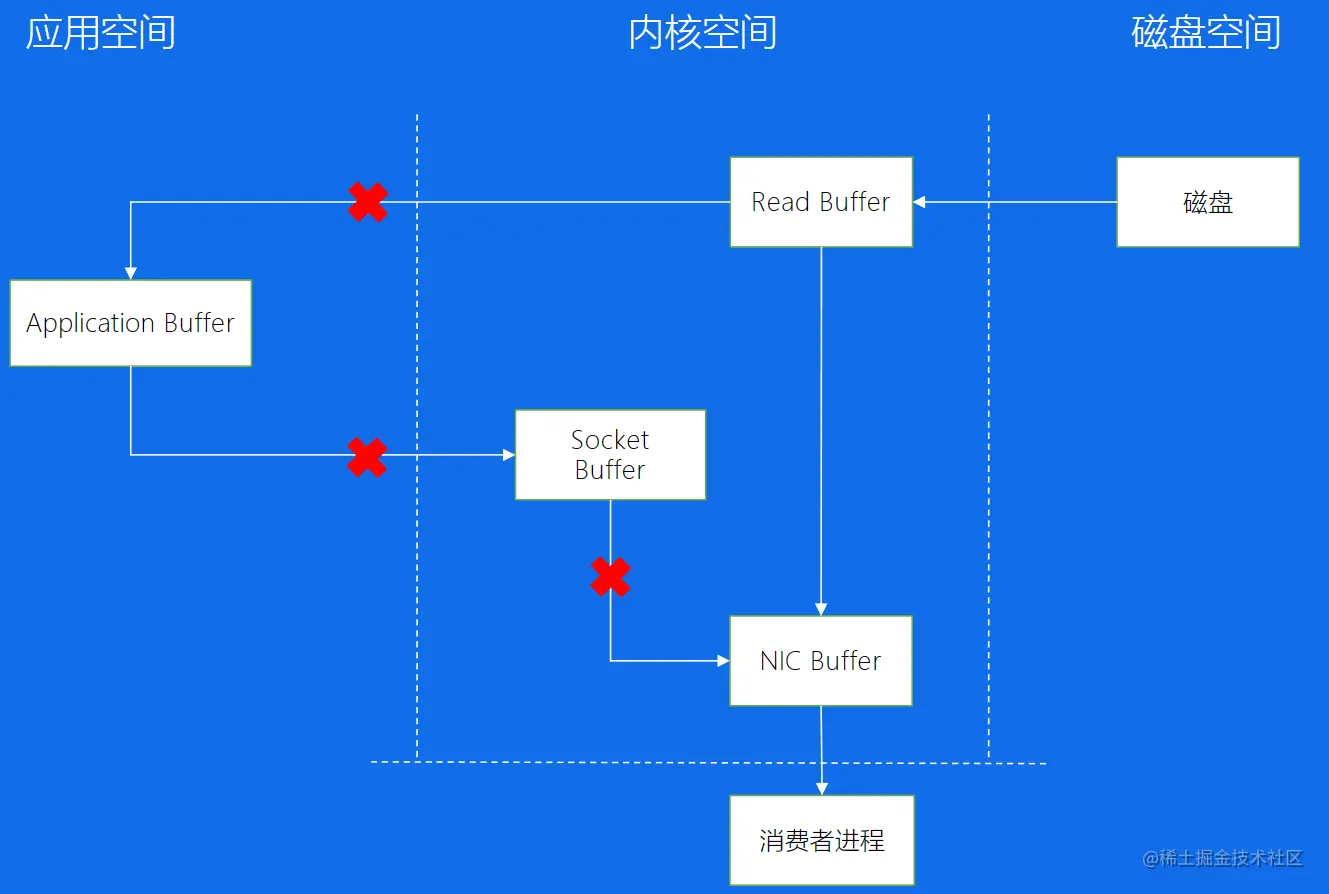

    • 零拷贝（Reader Buffer直接给NIC Buffer)image.png

8.Consumer（消息接收端）

  • 接收方式
    • Low Level(手动分配）：当增减consumer时，会影响Partition消费
    • High Level(自动分配）：引入Coordinator，实现Rebalance

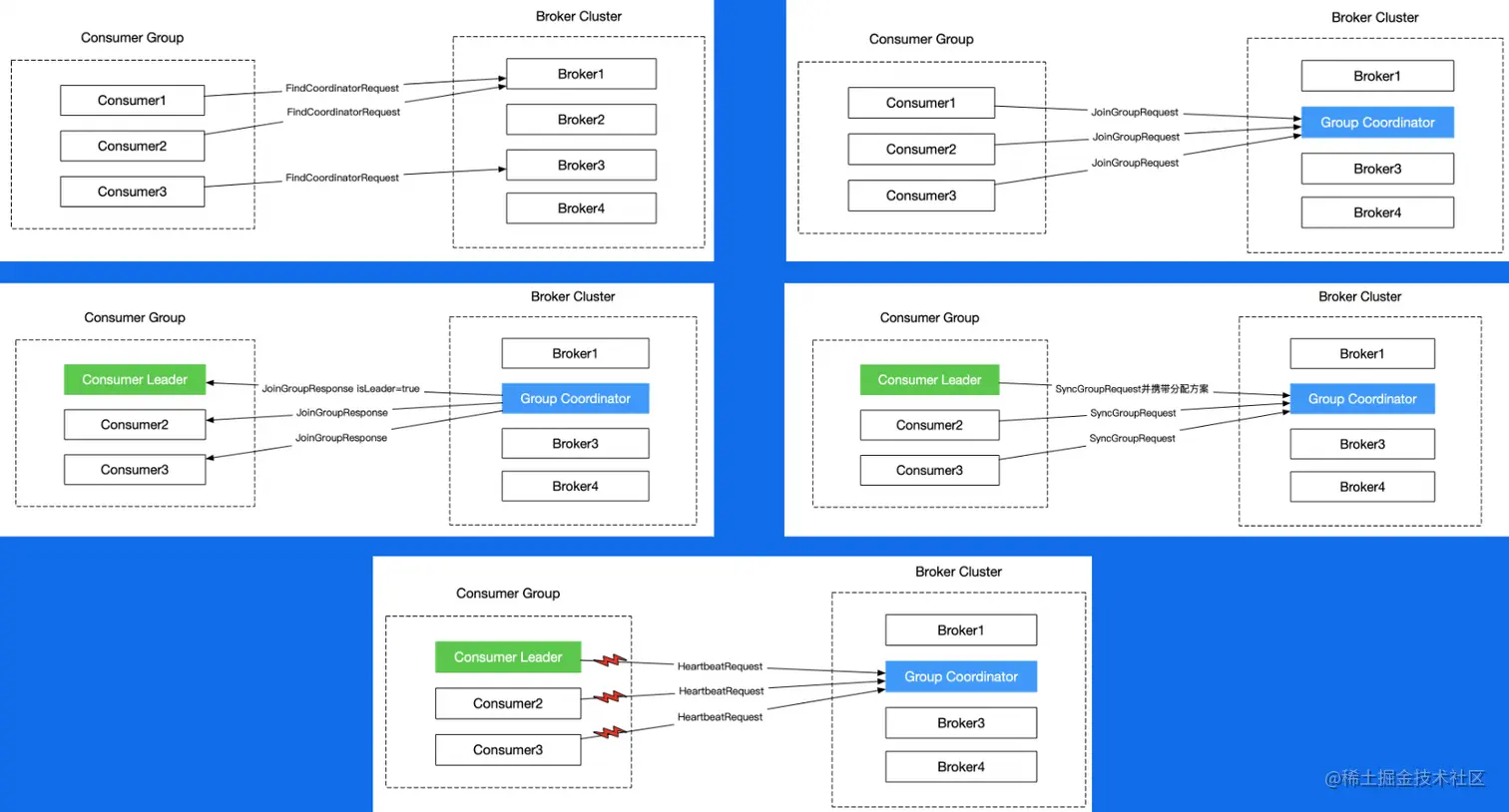

  • Rebalance流程
    • Consumer选出Group Coordinator
    • Group Coordinator选出Consumer Leader
    • Consumer Leader发给Group Coordinator分配方案

下图是整体流程： image.png

9.重启操作

  • Leader关闭，重启
  • Leader切换，追赶数据
  • 数据同步完成
  • Leader回切

替换、扩容、缩容

  • 替换，一个需要追更多数据的重启操作,需要复制整个leader的数据,时间会更长
  • 扩容，当分片分配到新的机器上以后，从0开始复制一些新的副本
  • 缩容,分片分配到集群中剩余节点上面,也得从0开始去复制数据

以上三个操作均有数据复制所带来的时间成本问题，所以对于Kafka来说，运维操作所带来的时间成本是不容忽视的

10.问题

  • 运维成本高。数据需要复制
  • 对负载不均衡场景，解决方案复杂
  • 没缓存，完全依赖Page Cache
  • Controller、Coordinator、Broker 在同一进程中，Broker中大量IO会造成其性能下降

4.BMQ

兼容Kafka，存算分离，云原生消息队列

1.架构图

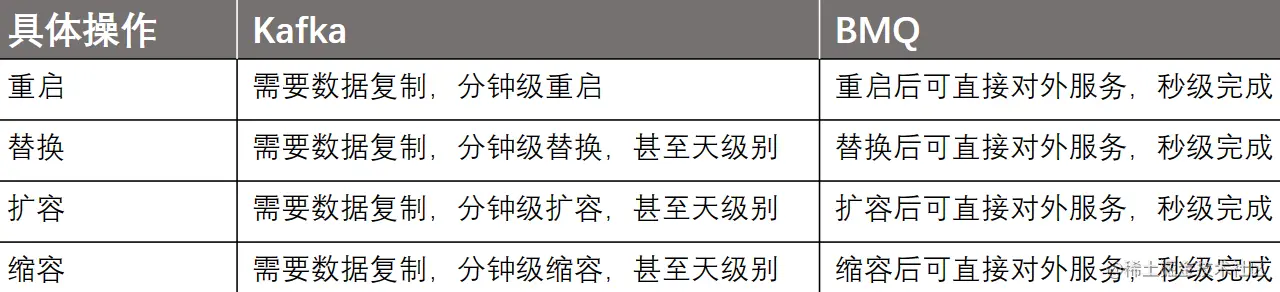

与Kafka运维对比 image.png

  • HDFS文件写入：随机选择一定数量的DataNode写入

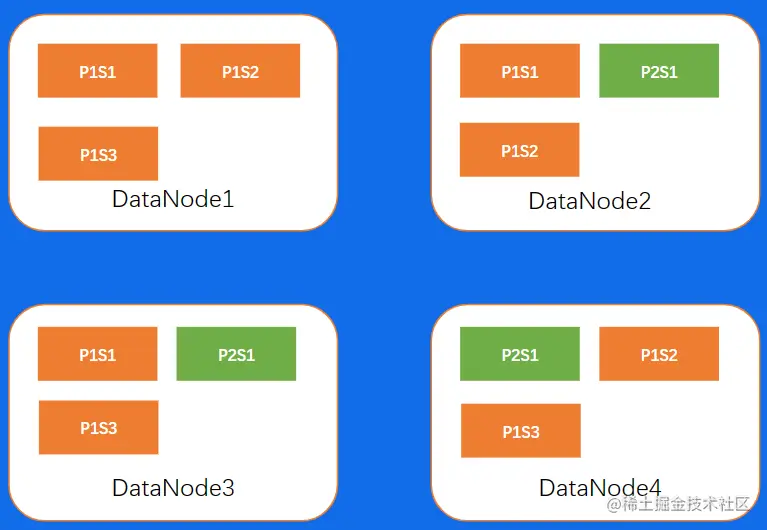

2.文件结构


  • 对于单个队列，随机分配到不同节点上，解决了负载不均衡的问题

3.Broker

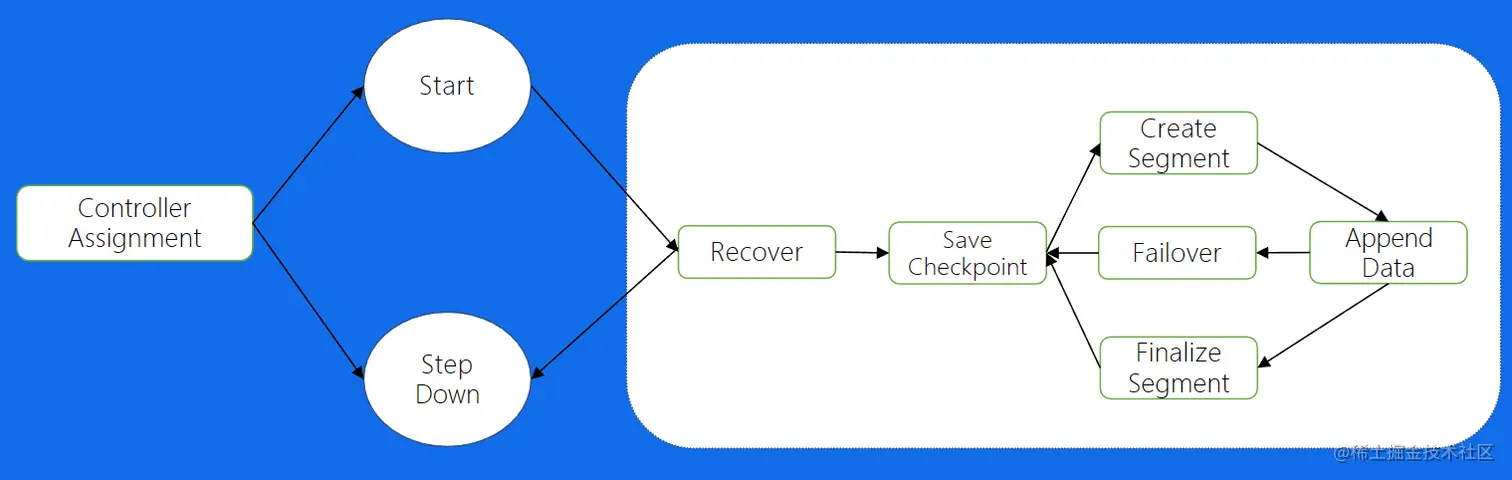

Partition状态机

流程如下： image.png

  • 保证对于任意分片在同一时刻只能在一个Broker上存活

写文件流程 image.png

  • 当写入失败时，不能进行等节点恢复，而是重新找正常的节点写入

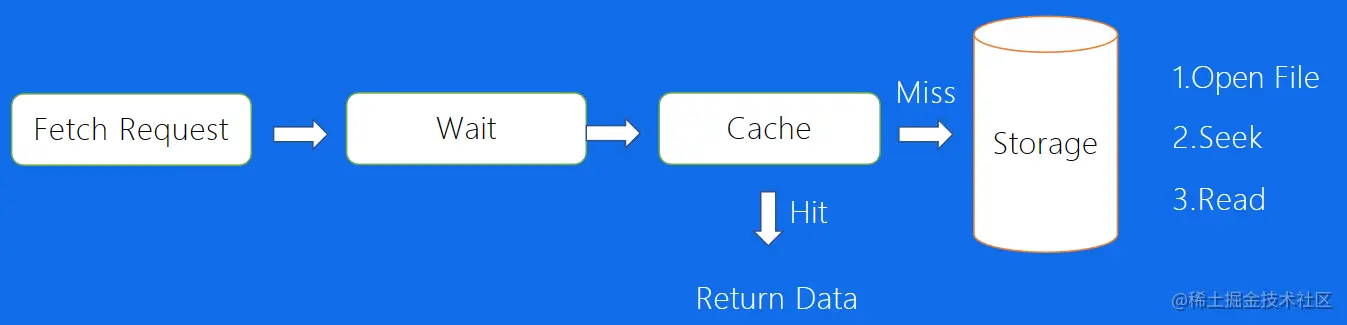

4.Proxy

image.png 本质是一种等待机制，降低了fetch请求IO的次数

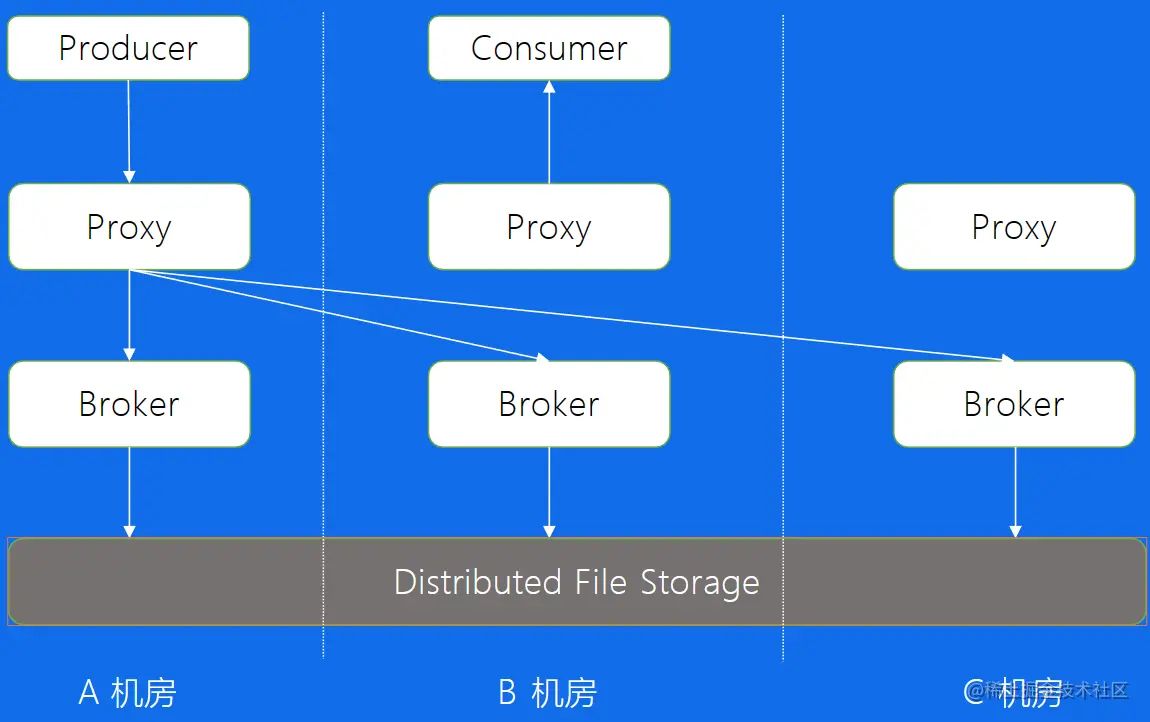

5.多机房部署

  • 防止单机故障
  • 防止机房级故障，如网络故障等 image.png

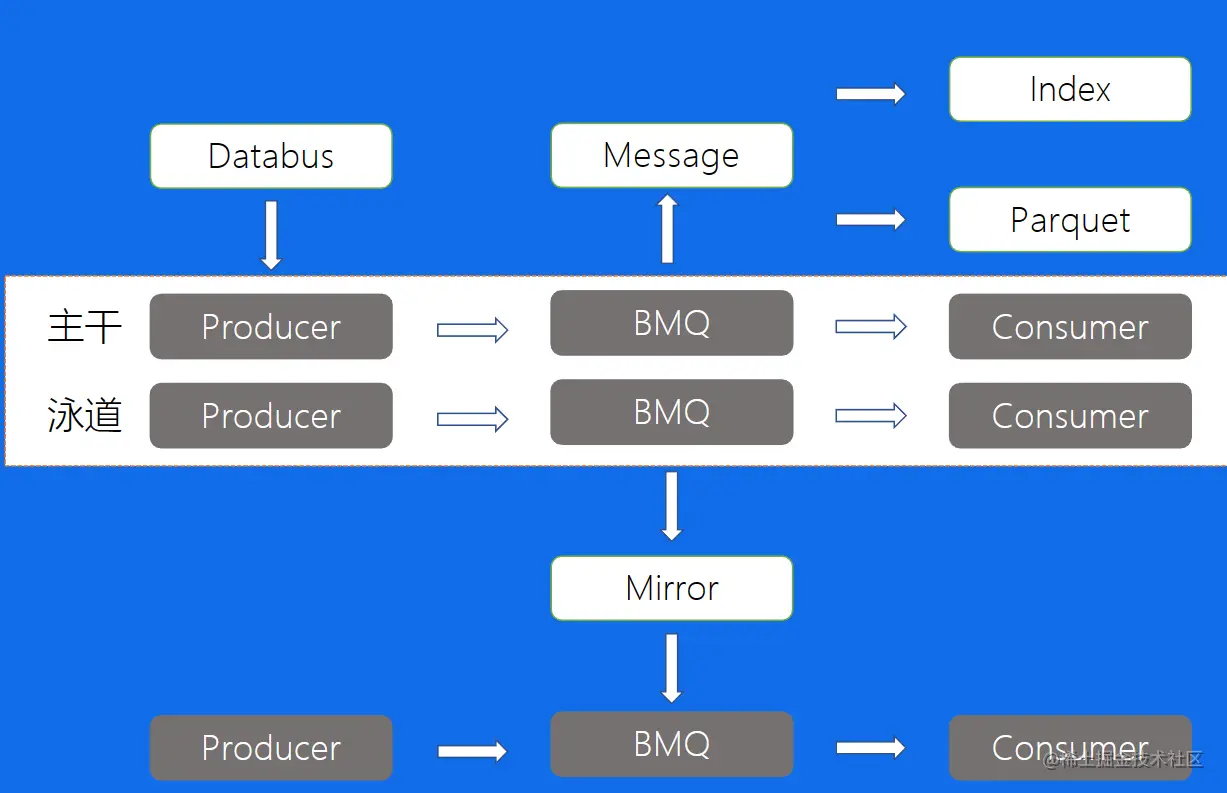

6.高级特性

  • 泳道
  • Databus
  • Mirror
  • Index
  • Parquet image.png

7.泳道消息

  • 开发流程：开发->BOE->PPE->Prod

    • BOE是一套完全独立的线下机房环境
    • PPE是产品预览环境

  • 原因：

    • 在BOE测试中，只有一个Topic时，多人同时测试需要等待上一人测试完；多条主干时，每个测试人员都需要重新搭建一个配置相同的Topic，造成资源浪费
    • 在PPE测试中，只有一个Topic，资源没有生产环境多，无法承受生产环境的流量

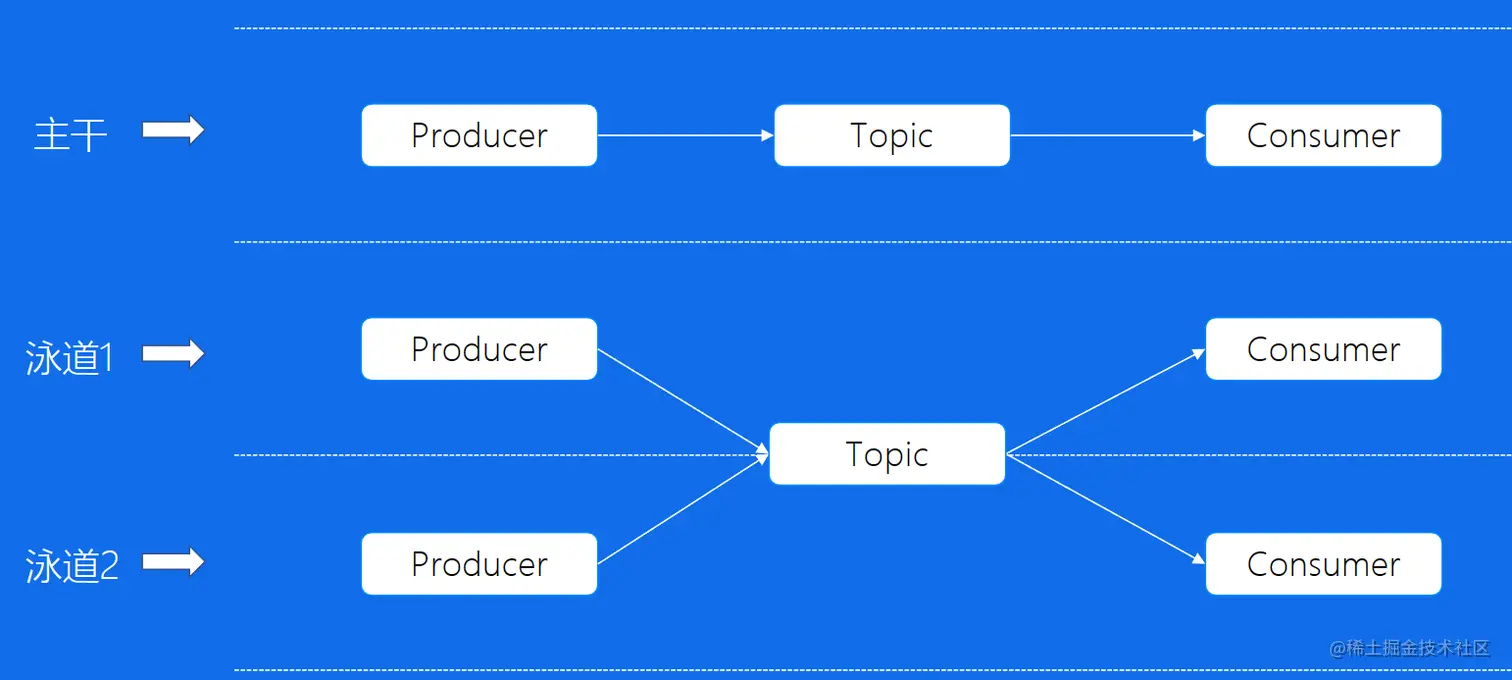

  • 框架 image.png 解决了主干泳道流量隔离问题和通道资源重复创建问题

8.Databus

  • 原生SDK缺点
    • 客户端配置复杂
    • 不支持动态配置，更改配置需要停掉服务
    • 对于 latency 不是很敏感的业务，batch 效果不佳

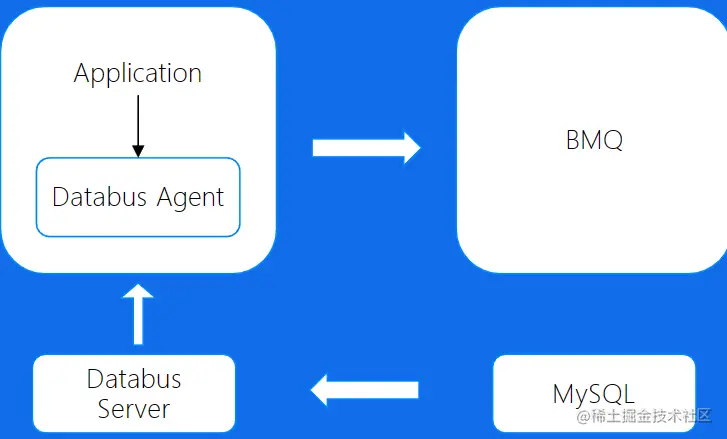

  • 框架 image.png
  • 优点
    • 简化消息队列客户端复杂度
    • 解耦业务与Topic
    • 缓解集群压力，提高吞吐量

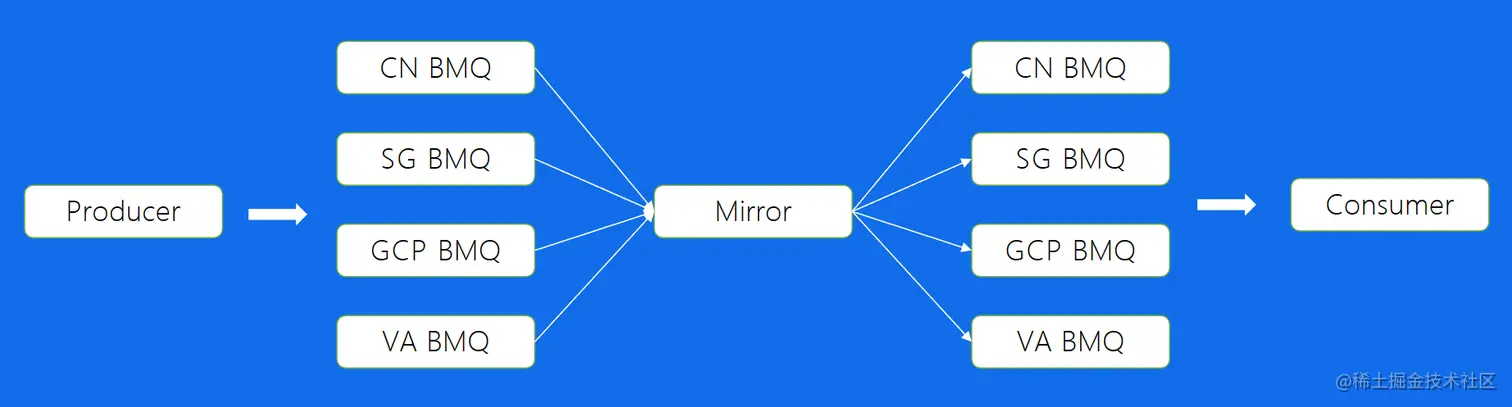

9.Mirror

image.png 通过最终一致的方式，解决跨Region读写问题

10.Index

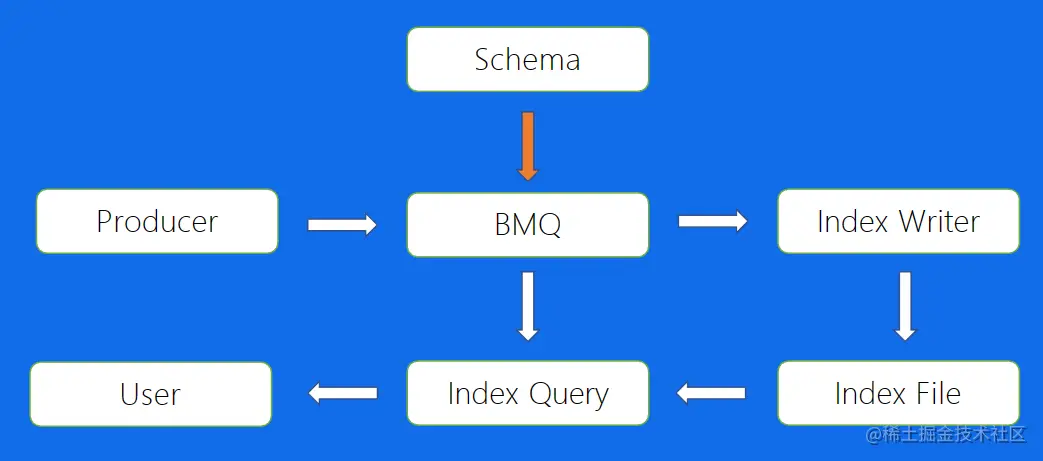

image.png 直接在 BMQ 中将数据结构化，配置索引 DDL，异步构建索引后，通过 Index Query 服务读出数据。

11.Parquet

Apache Parquet是Hadoop生态圈中一种新型列式存储格式,它可以兼容 Hadoop 生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hive、Impala、Drill等)。

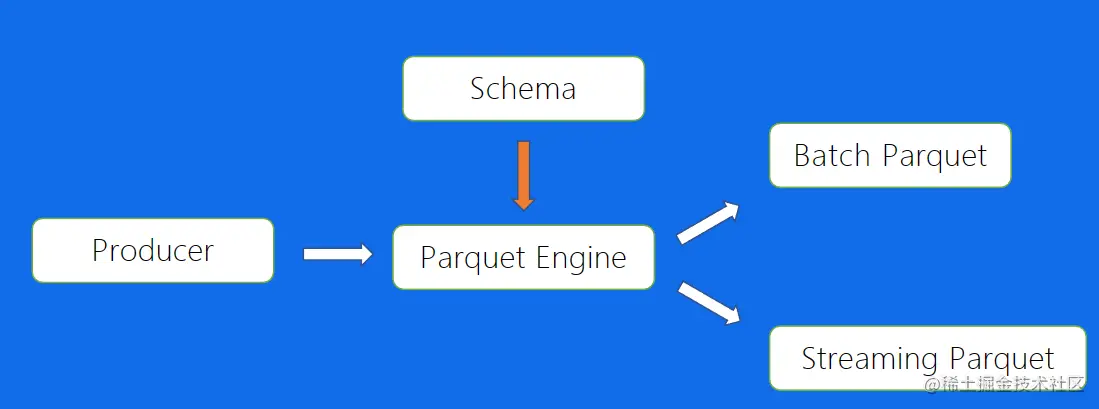

  • 框架 image.png 直接在 BMQ 中将数据结构化，通过 Parquet Engine，可以使用不同的方式构建 Parquet格式文件。

5.RocketMQ

1.基本概念

引入了标签、生产者集群，分区命名为ConsumerQueue，集群控制器命名为NameServer

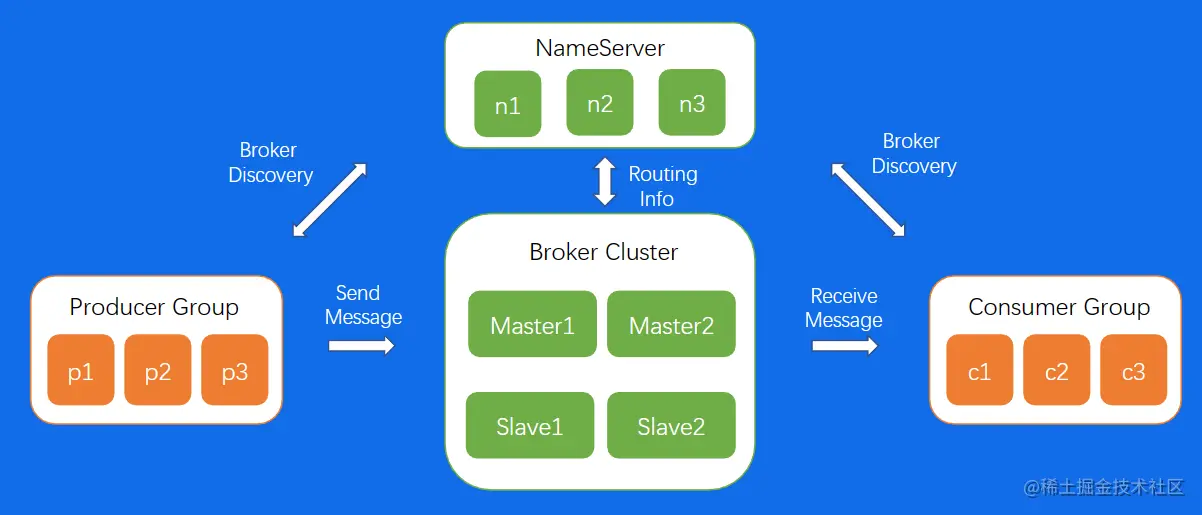

2.架构


  • 先说数据流也是通过Producer发送给Broker集群,再由Consumer进行消费
  • Broker节点有Master和Slave的概念
  • NameServer为集群提供轻量级服务发现和路由

3.存储模型

Broker中所有的消息的会anpend到一个Commitlog上面->按照不同的Queue重新Dispatch到不同的Consumer中->Consumer按照Queue进行拉取消费 image.png 注意:ConsumerQueue所存储的并不是真实的数据,存的是Queue所有消息在CommitLog上面的位置（Queue的一个密集索引），真实的数据只存在CommitLog中

4.高级特性

  • 事务场景（比如库存记录-1和消息队列要成为一个事务，进而有了事务保证）

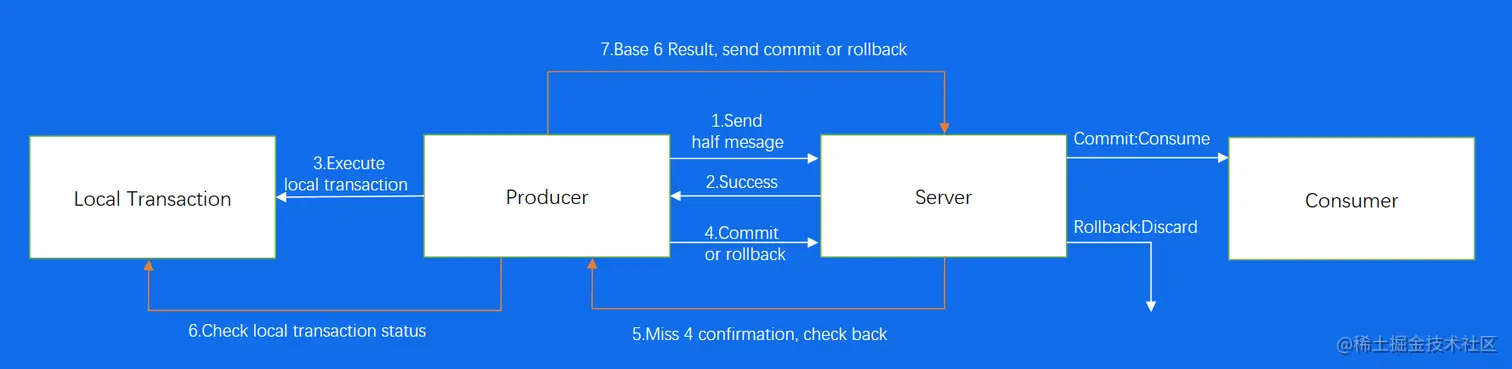

  • 事务消息（有回滚，并能查询状态） image.png
  • 延迟发送（将定时任务改为消息队列）
  • 延迟消息（增加延时服务）

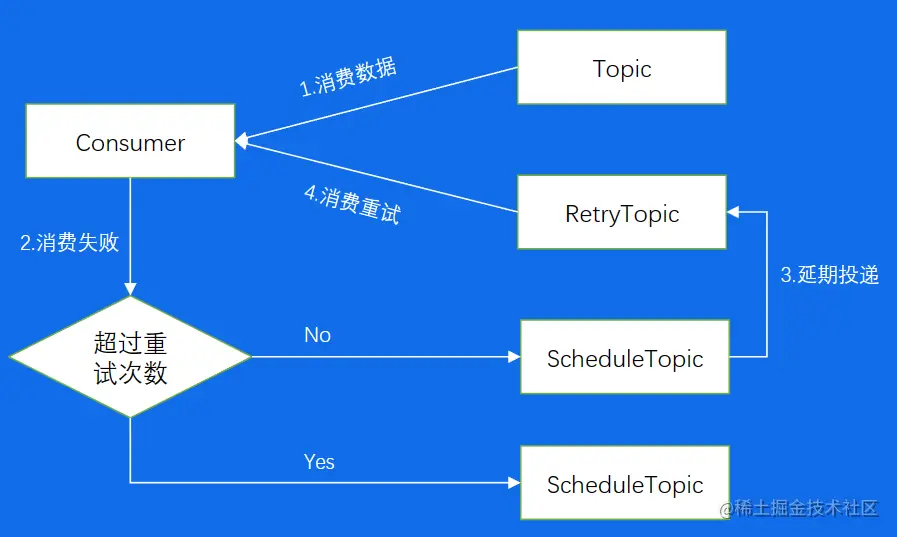

  • 消费重试和死信队列 image.png

小结

本文主要介绍了三种消息队列的性质、框架和一些高级特性，具体实操还是需要查找相应的资料。通过攥写本文，小编对消息队列的理解也加深了，大家也要多多总结

参考

  • 字节跳动走进消息队列教程
