消息队列kafka ｜ 青训营笔记

用户3217750737164
63 阅读5分钟

这是我参与「第五届青训营 」伴学笔记创作活动的第 1 天

消息队列kafka

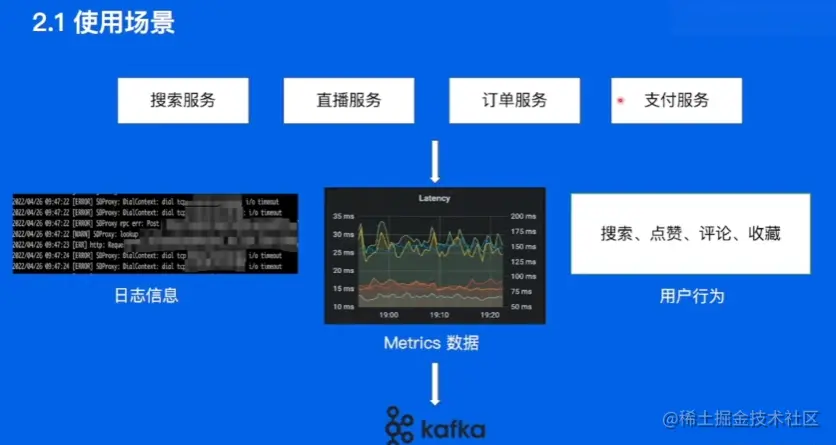

使用场景


Metrics数据：在程序运行期间采集的程序状态数据

如何使用kafka

  1. 创建集群
  2. 新建Topic
  3. 编写生产者逻辑
  4. 编写消费者逻辑

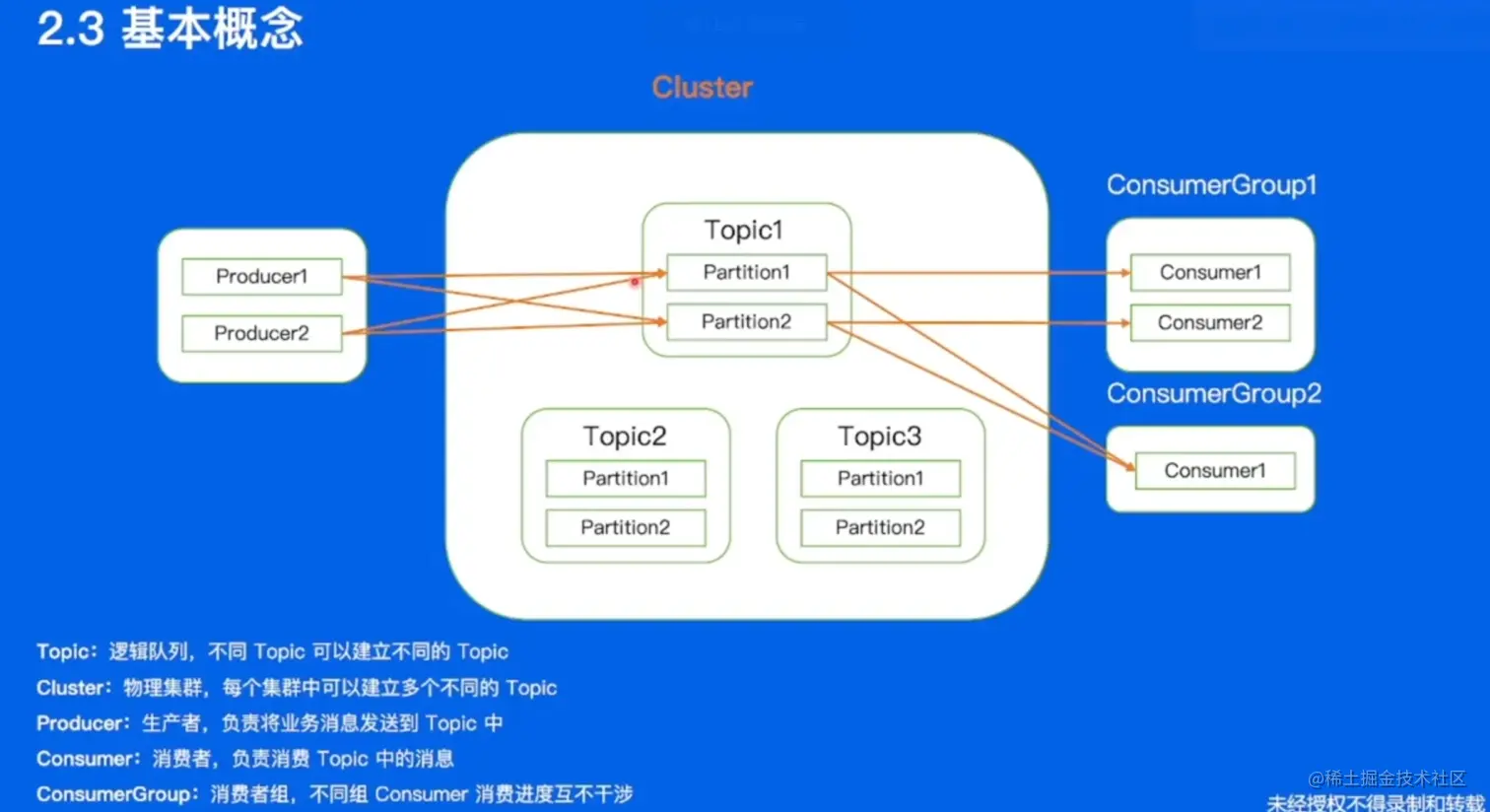

基本概念


  1. Partition：Topic内部的分区，Partition之间可并发处理
  2. 对同一个Topic，不同消费组之间互不干涉

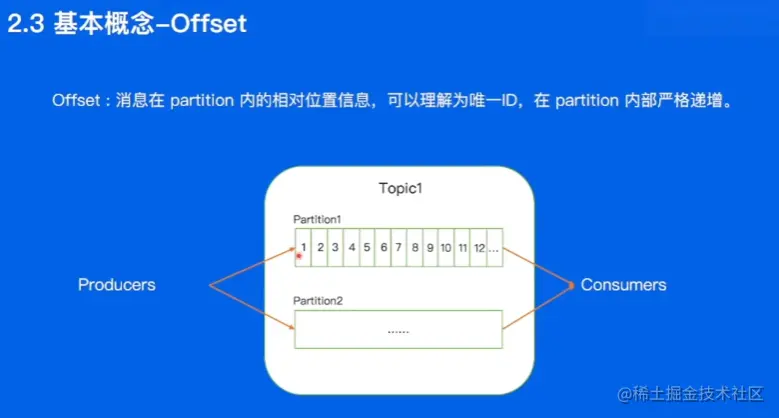

Offset


Replica （副本）


In-Sync Replicas（ISR）：Leader与Follower间差距过大时（差距可设置），Follower将被踢出同步ISR

  • 以前是按offset差距判断，现在是按时间差距判断
  • 若Leader所在副本的机器宕机，则从ISR中选择一个Follower作为新的Leader

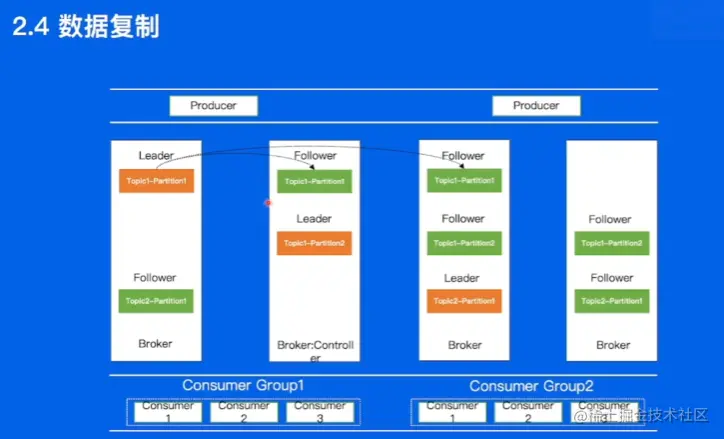

数据复制


每个Broker为一个节点，所有的Broker节点构成集群

Controller：负责对集群中的副本及Broker进行分配

由Controller计算出各个topic及分片的Leader所属Broker

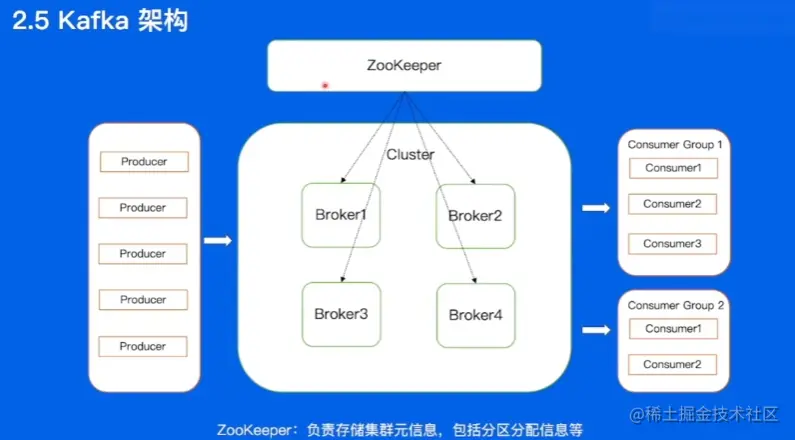

Kafka架构


一条消息的自述

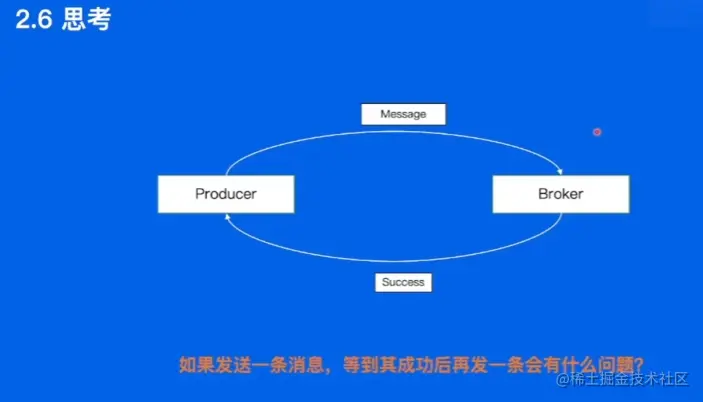

img_7.png 思考：若每发送一条消息，等其成功后再发一条会有什么问题

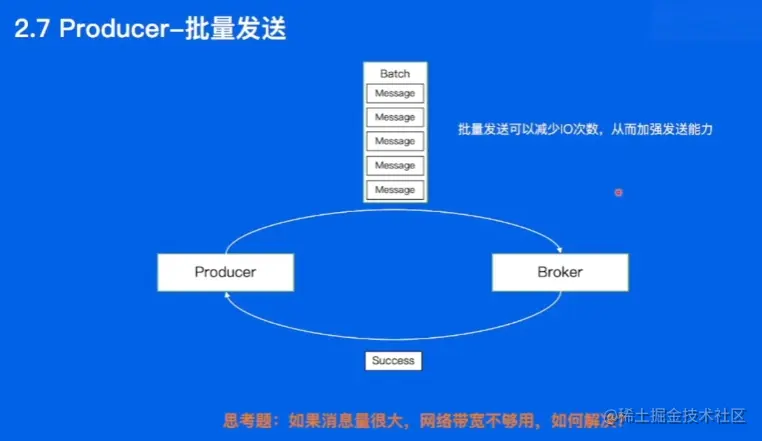

Producer-批量发送


思考：如果消息量很大，网络带宽不够用，如何解决

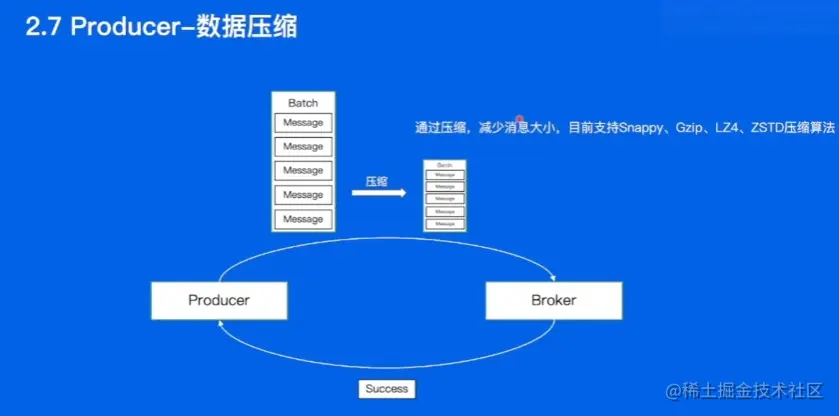

数据压缩


Broker-数据的存储

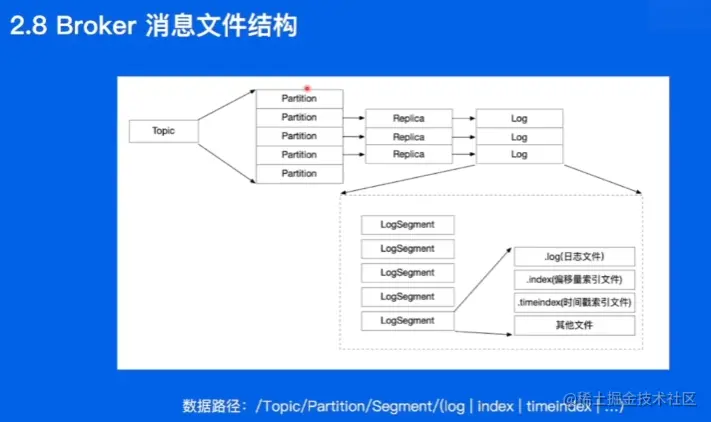

消息文件结构

副本最终会以日志形式写入磁盘，而消息有过期机制

  • 每个日志会切分为不同的日志段LogSegment
  • 每个日志段有4个部分
    • .log日志部分
      • 存储真实的日志数据
    • .index 消息偏移量索引文件
      • offset 与数据在真实数据文件具体位置的映射
    • .timeindex 时间戳索引文件
      • 通过时间戳表示索引
    • 其他文件

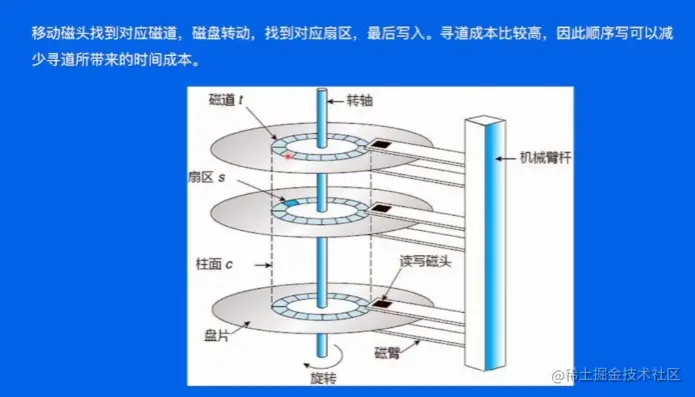

Broker-磁盘结构


顺序写可减少寻道带来的时间成本

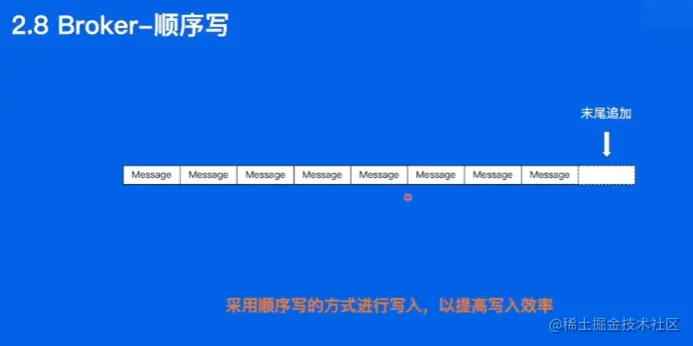

kafka采用顺序写以提高写入效率


采用末尾添加的方式添加消息

Broker-如何找到消息

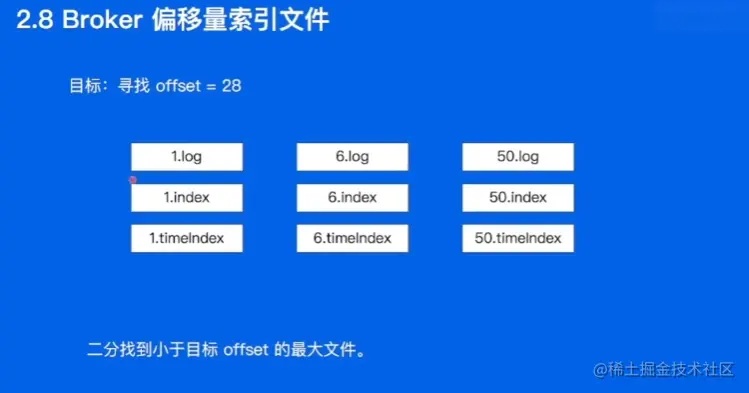

偏移量索引文件

目标：寻找offset=28


broken内采用稀疏索引方式进行索引的构建

  1. 二分找到小于目标offset的最大文件（例子中找到的是26）
  2. 取出相应的Batch，通过遍历的方式找到offset为28的数据


时间戳索引文件

二分找到小于目标时间戳的最大索引位置，再通过寻找offset的方式找到最终数据


数据拷贝

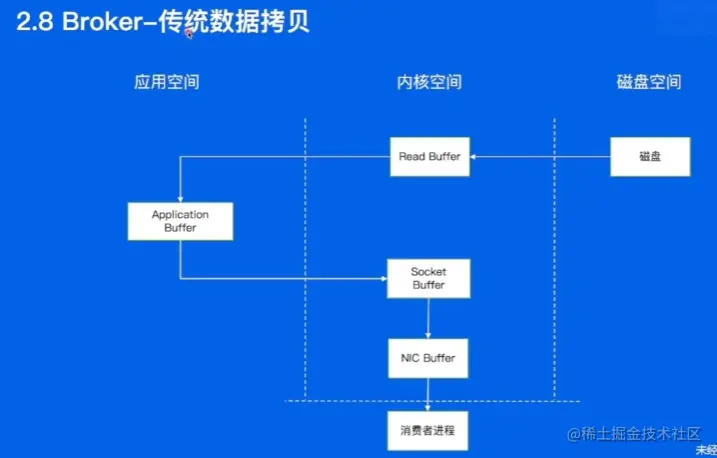

  1. 传统数据拷贝

    磁盘->Read Buffer->Socket buffer->NIC Buffer-> 消费者进程

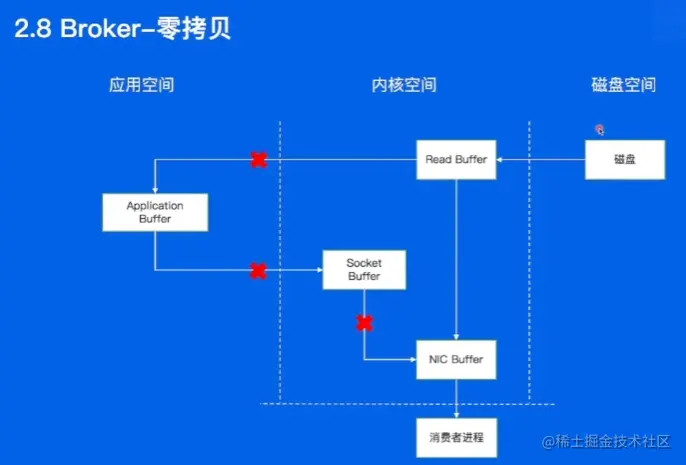

img_19.png 2. 零拷贝（读）

在内核态直接将数据拷贝给网卡


  1. 零拷贝（写）

    在用户态进行写之后，直接拷贝到磁盘而不经过内核态（利用mmap）

Consumer-消息的接收端

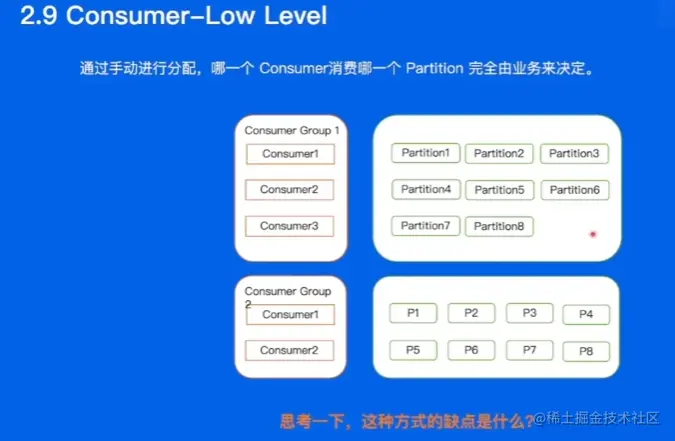

  1. 手动分配

    • 生产者启动时，在代码里配置好不同Consumer拉取哪些Partition
    • 缺陷
      • 当某个Consumer宕机后，其对应的Partition数据流将断掉（不能自动容灾）
      • 当有新的Consumer（无新的Partition）时，必须停掉部分现有Consumer与Partition的连接，为新Consumer配置Partition（带来机器的启动与停止，引起数据中断）
    • 优点：快（提前配置好）

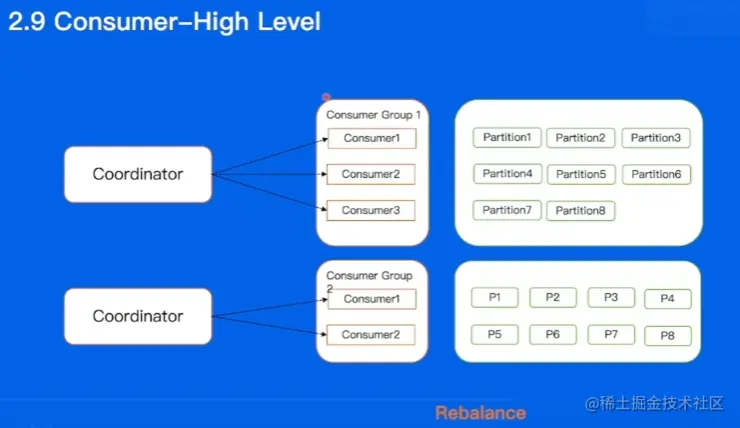

img_23.png 2. 自动分配

  • 在Broker集群中，选择其中一个Broker当Coordinator（协调者），帮助该group内的consumer自动分配分片（partition）（分配过程称为rebalance）
  • 当某个consumer宕机时，会自动将其原持有的分片分配给其他consumer
  • 当新增consumer时，重新计算每个consumer持有的分片

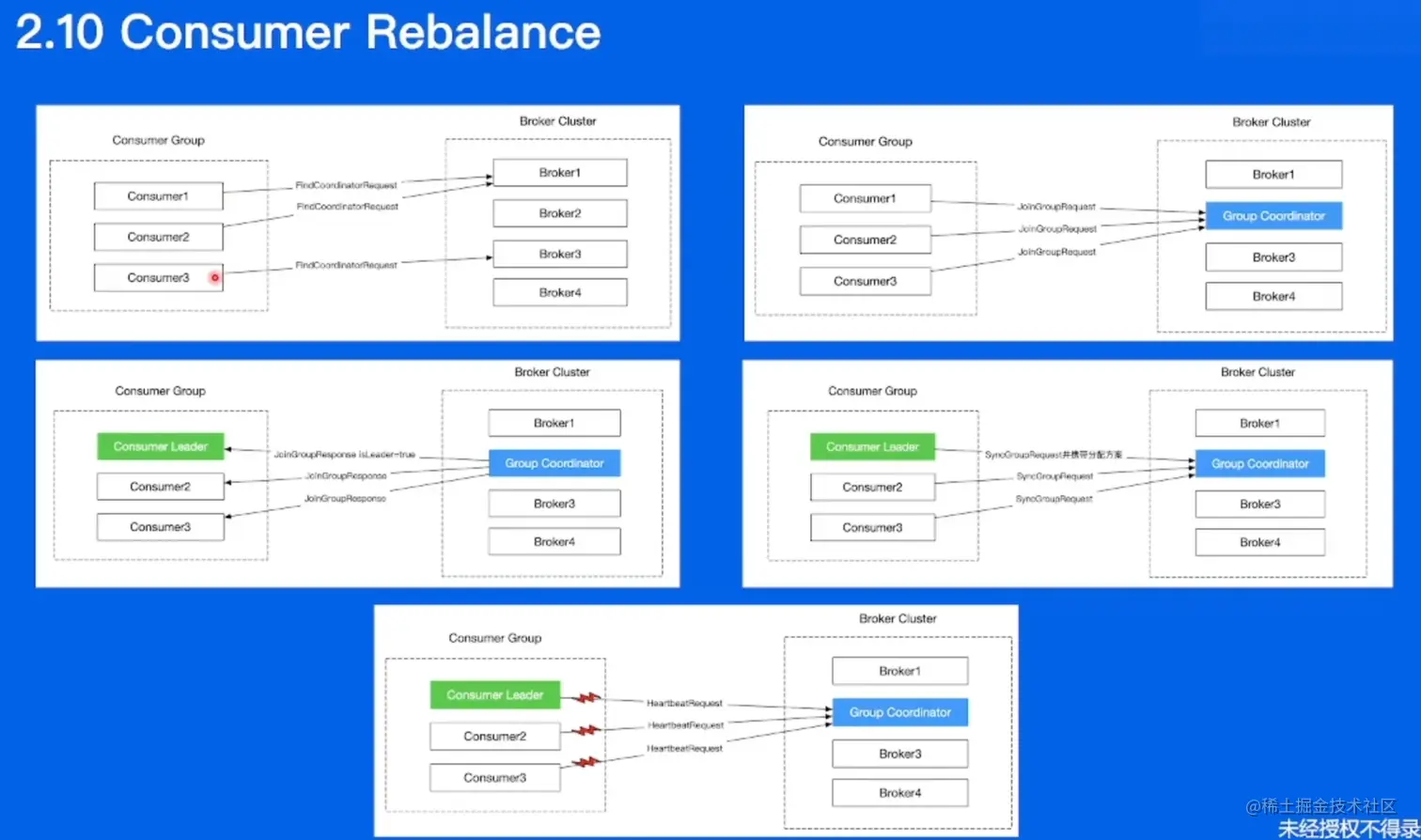

Rebalance

  1. Consumer向负载较低的Broker发送FindCoordinatorRequest请求，以获取Broker中Coordinator的信息
  2. Consumer向Coordinator发送JoinGroupRequest表示想要加入整个group
  3. Coordinator收到请求后，从Consumer中选取一个Leader，由Leader计算分配策略（虽然kafka有默认分配策略，但有时业务会有特殊分配需求，故提供方法供业务自己实现分配方式）
  4. 通常选取Group中的第一个Consumer作为Leader，向所有Consumer发送JoinGroupResponse，对Leader额外附加 id.leader=true
  5. Consumer向Coordinator发送SyncGroupRequest，Leader发送的请求还会额外附加上分配方案。随后Coordinator向每个Consumer发送该分配方案
  6. 每个Consumer向Coordinator定期发送心跳（HeartBeatRequest）。某Consumer未及时发送心跳，将被认为出现故障，触发Rebalance重新进行分配

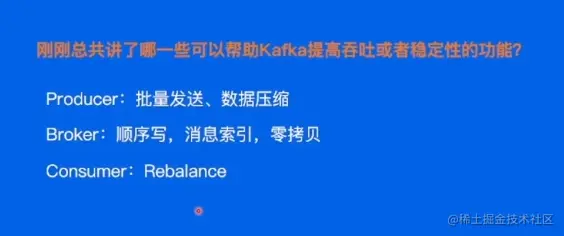

总结：Kafka用于提高吞吐或稳定性的功能

  1. Producer：批量发送、数据压缩
  2. Broker：顺序写、消息索引、零拷贝
  3. Consumer：Rebalance


kafka缺点

数据复制问题


重启、替换、扩容与缩容等都会因数据复制带来额外的时间成本

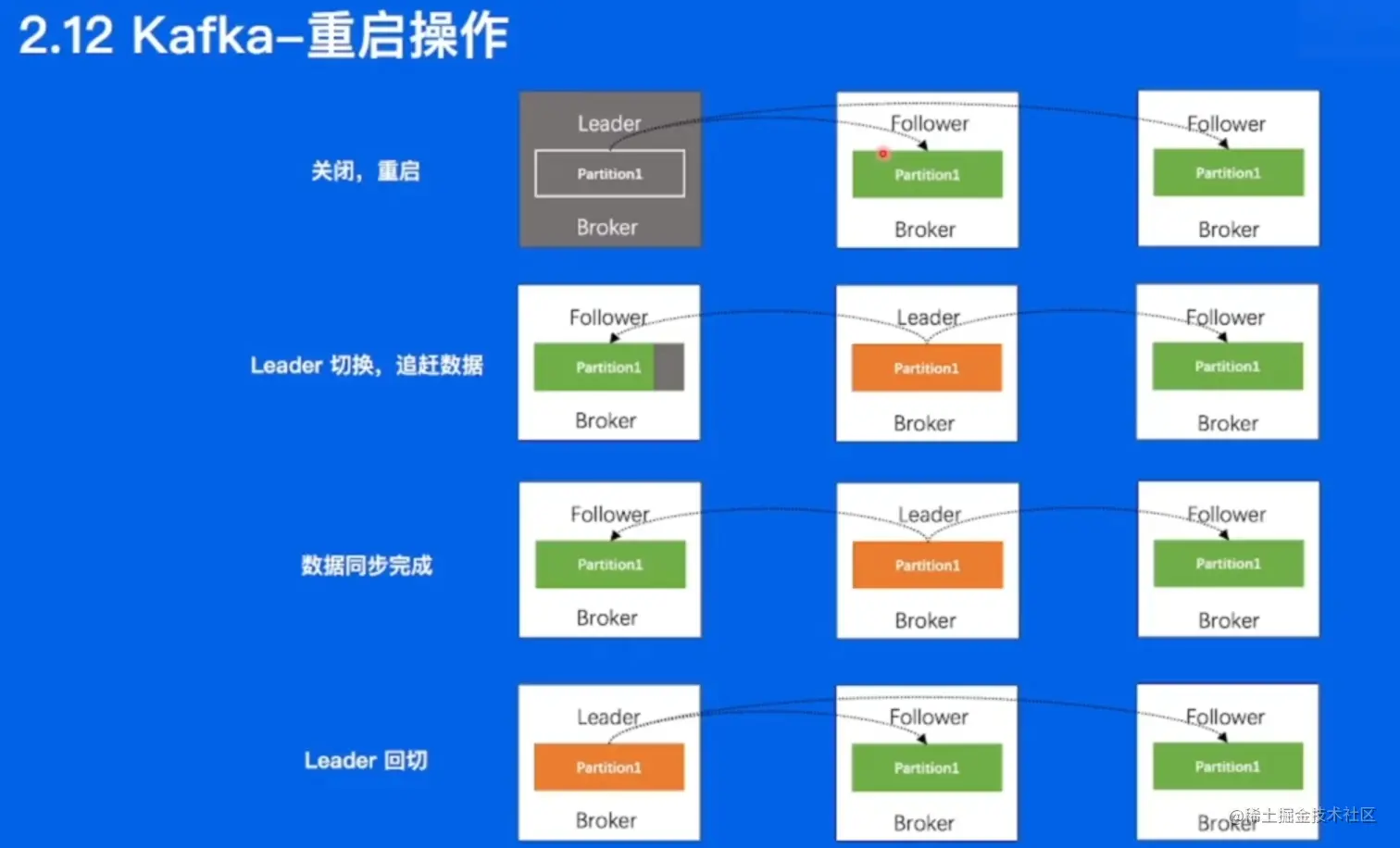

  • 重启操作
    • 当旧Leader重启时，将会选用新的Leader
    • 待重启完毕，因在此期间仍然不断要接收新的数据，旧Leader需要不断追赶与新Leader间的数据差异
    • 待数据同步完成后，旧Leader将重新获得Leader身份（Leader回切）
    • 若没有回切操作，待陆续重启后，所有的Leader都将集中于最后的Broker上，带来数据压力，引起负载均衡问题
    • 当Broker数量多时，陆续重启将花费很长的时间
    • 并发重启可能导致该分片不可用

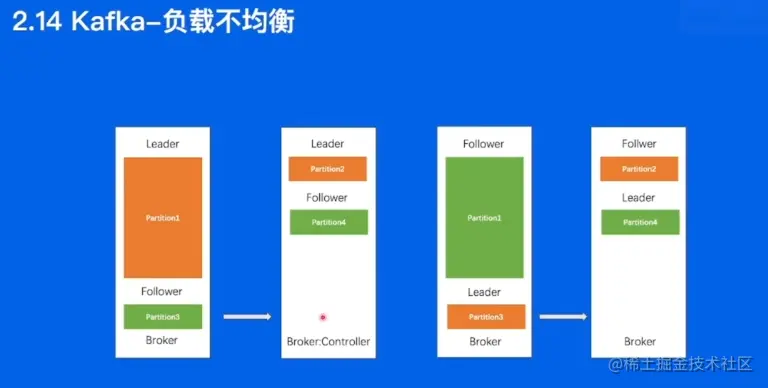

负载不均衡

当某个Partition数据较多时，该Partition将被迁至更合适的Broker中以达到负载均衡

（迁走前）


（迁走后）


  1. 对Partition进行迁移是为了通过负载均衡降低IO负担。
  2. 而迁走后又会引入进行数据复制问题，加重IO负担，带来死循环（引入的IO问题）
  3. 故需要权衡两者利弊，设计复杂的负载均衡问题

Kafka问题总结

  1. 运维成本高
  2. 对于负载不均衡场景，解决方案复杂
  3. 没有自己的缓存，完全依赖Page Cache
  4. Controller和Coordinator和Broker在同一进程中，大量IO会造成其性能下降
