这是我参与「第五届青训营」笔记创作活动的第15天

1.经典案例

数据传输

一条用户注册数据

{
    "user_name":"小明"
    "password":"helloworld"
    "password_hint":"coding"
}

graph LR
注册数据 --> 后端服务器-->数据库-->其他系统

数据持久化

校验数据合法性：“小明”是否已经存在
修改内存：用高效的数据结构组织数据
写入存储介质：以寿命&性能友好的方式写入硬件

2.存储&数据库简介

存储系统概览

User
Medium
Memory
Network

系统特点

作为后端软件的底座，性能敏感
存储系统软件架构，容易受硬件影响
存储系统的代码，既简单又复杂

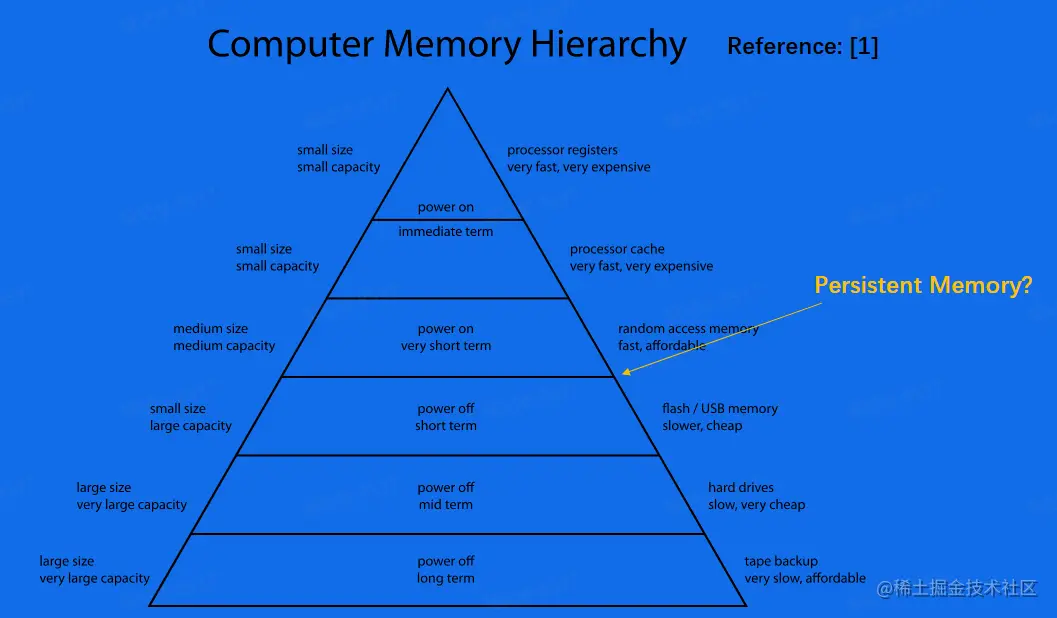

存储器层级结构

由金字塔上层到下层，存储数据的速度递减，寄存器是最快的，其次是缓存，等等......

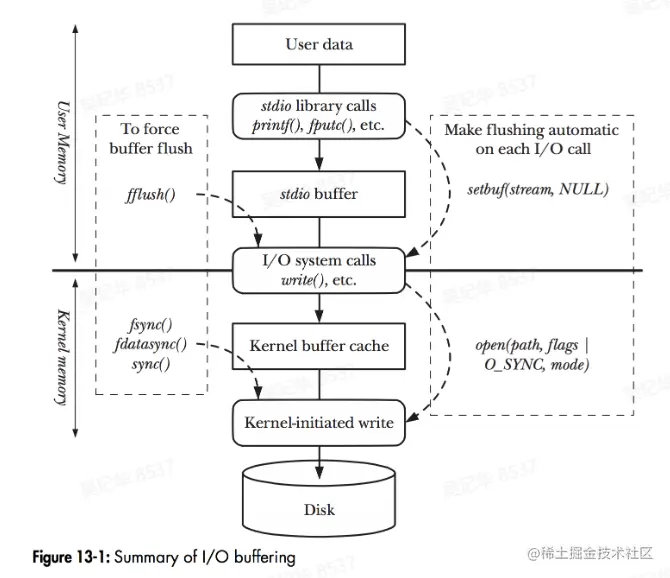

数据怎么从应用到存储介质

缓存很重要，贯穿整个存储体系
拷贝很昂贵，应该尽量减少
硬件设备五花八门，需要有抽象统一的接入层

RAID技术

R(Rebundant)A(Array)of I(Inexpensive)D(Disks)

RAID背景

单块大容量磁盘价格>多块小容量磁盘
单块磁盘的写入性能<多块磁盘的并发写入性能
单块磁盘的容错能力有限

数据库概览

关系=集合=任意元素组成的若干有序偶对反应了事物间的联系关系代数=对关系作运算的抽象查询语言

关系型数据库的特点

关系型数据库是存储系统，但是在存储之外又发展出其他能力

结构化数据友好
支持事务
支持复杂查询语言

非关系型数据库的特点

非关系型数据库也是存储系统，但是一般不要求严格的结构化

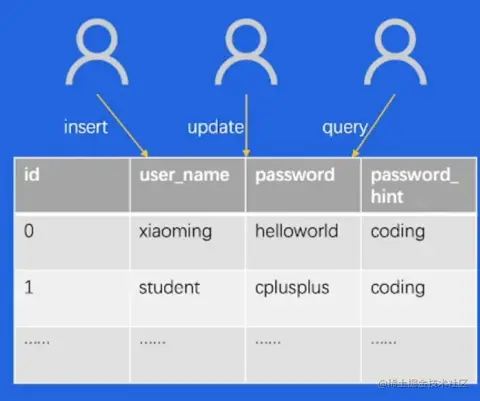

结构化数据管理

以本文开头的注册数据为例

写入关系型数据库，以表形式进行管理，非关系型数据库则要以链式结构维护一段不定长的空间。

事务能力

凸显数据库支持事务的优越性 考虑事务的ACID特性，一个事务之内，对于操作保持一致性和隔离性，结构化的数据内保持一致，事务操作的结构化数据之间也保持一致。

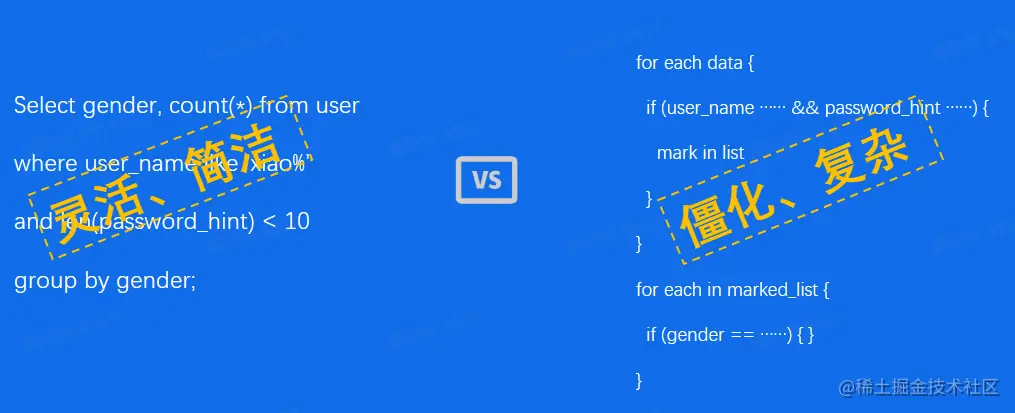

支持复杂查询能力

例：查询名字以xiao开头，且密码提示问题小于10个字的人，并按性别分组统计人数

数据库的使用方式

Everything is D(Domain)S(Specific)L(Language)

以SQL为例，操作数据的时候要有通过组合能完整操作数据库的DDL语句和DML语句

3.主流产品剖析

单机K-V存储

Linux经典哲学：一切皆文件

文件系统的管理单元：文件
文件系统接口：文件系统繁多，如Ext2/3/4，sysfs，rootfs等，但都遵循VFS的统一抽象接口
Linux文件系统的两大数据结构：Index Node & Directory Entry

Index Node：记录文件元数据，如id，大小，权限，磁盘位置等，inode是文件的唯一标识，会被存储在磁盘上的inode总数在格式化文件系统的时候就固定了

Directory Entry：记录文件名、inode指针，层级关系(parent)等，dentry是内存结构，与inode的关系是N:1(hardlink实现)

常见使用方式：put(k,v),get(k,v)

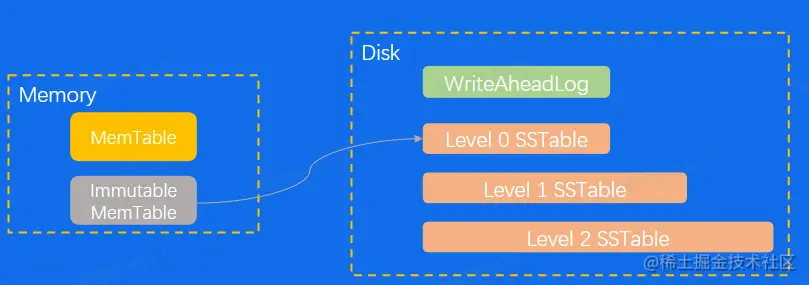

常见数据结构：LSM-Tree，某种程度上牺牲读性能，追求写入性能
拳头产品：RocksDB

SSTable：磁盘上有序的Table

分布式存储

HDFS:大数据时代的基石

时代背景：专用的高级硬件很贵，同时数据存量很大，要求超高吞吐
HDFS核心特点：支持海量数据存储、高容错性、弱POSIX语义、使用普通的x86服务器，性价比高

Ceph

Ceph:开源分布式存储系统里的万金油

一套系统皆支持对象接口、块接口、文件接口，一切皆对象
数据写入采用主备复制模型
数据分布模型采用CRUSH算法：Hash+权重+随机抽签

单机数据库

单机数据库=单个计算机节点上的数据库系统，事务在单机内执行，也可能通过网络交互实现分布式事务

关系型数据库

商业产品：Oracle
开源产品：MySQL&PostgreSQL

关系型数据库的通用组件

Query Engine：负责解析Query，生成查询计划
Txn Manager：负责事务的并发管理
Lock Manager：负责锁相关的策略
Storage Engine：负责组织内存/磁盘数据结构
Replication：负责主备同步

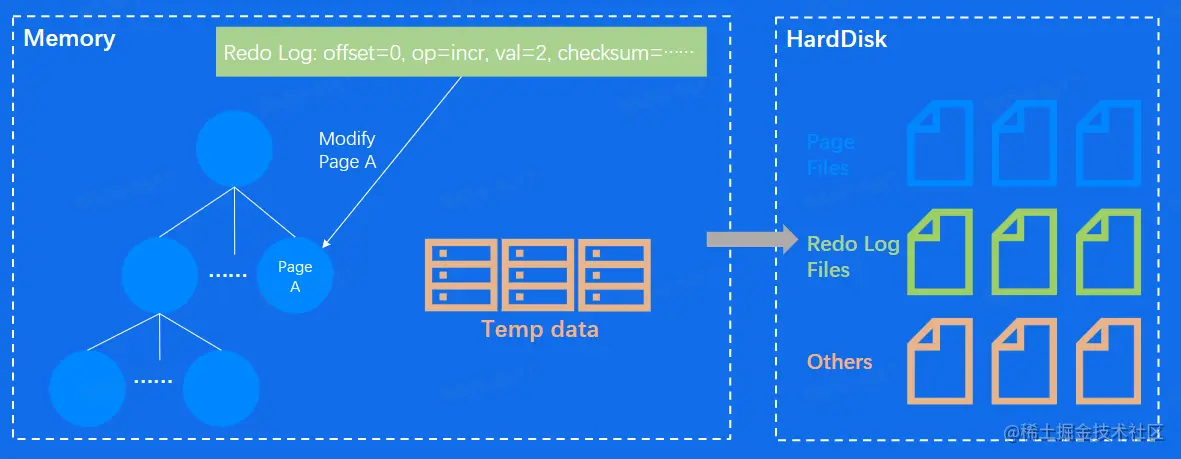

关键内存数据结构：B-Tree、B+-Tree、LRU List

关键磁盘数据结构：WriteAheadLog(RedoLog)、Page

树里面每一个节点都是一个Page，用户需要更新数据，就是在更新Page，每更新一个Page，就会生成一条Redo Log来描述对Page进行的操作。

Temp存储一些join或者排序的结果，在全部过程结束之后拼接结果，返回给用户

非关系型数据库

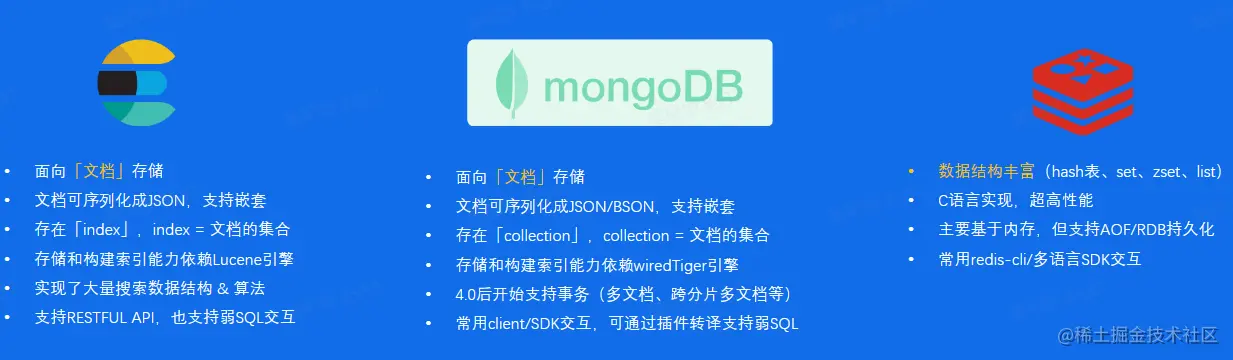

MongoDB、Redis、Elasticsearch三足鼎立

交互方式各不相同
schema相对灵活
尝试支持SQL（子集）、事务

Elasticsearch使用案例

发布过程中：POST form：

{
    "user_name":"xiaoming"
    "content":"c++编程有点难"
    "create_at":"2022-05-01 14:30:00"
}

搜索操作中：requestbody：“编程语言哪个好，哪个难度大”

后端处理搜索内容：

{
    "query":{
        "match":{
            "content":"编程语言，好，难度"
            }
        },
        ...
}

ES进行模糊搜索得到结果，并且自动算出关联程度

从单机数据库到分布式数据库

解决容量问题

单点容量有限，受硬件限制 --> 存储节点池化，动态扩缩容

解决弹性问题

CPU资源紧张 --> 搬迁全量数据进行扩容

解决性价比问题

容量不够但是CPU利用率低，可以用于替代的设备性价比不高 --> 共享存储池

4.新技术演进

概览

软件架构变更：Bypass OS kernel
AI增强：智能存储格式转换
新硬件革命：存储介质变更，计算单元变更，网络硬件变更

SPDK(Storage Performance Development Kit)

Bypass OS kernel已经成为了一种趋势

Kernel Space -> User Space：避免syscall带来的性能损耗，直接从用户态访问磁盘
中断->轮询：磁盘性能提高后，中断次数随之上升，不利于IO性能
无锁数据结构，使用Lock-free queue，降低并发时的同步开销

AI&Storage

AI决策行存/列存,从而达到行列混存的目标

高性能硬件

RDMA网络

传统的网络协议栈需要基于多层网络协议处理数据包，存在用户态和内核态的切换，足够通用但是性能不是最佳
RDMA是kernel bypass的流派，不经过传统的网络协议栈，可以把用户态虚拟内存映射给网卡，减少拷贝开销，减少cpu开销

Persistent Memory

IO时延介于SSD和Memory之间，约百纳秒量级
可以用作易失性内存，也可以用作持久化介质

可编程交换机

可编程交换机在交换机层对网络包做计算逻辑，在数据库场景下，可以实现缓存一致性协议等

CPU/GPU/DPU

CPU多核化、GPU显存空间增加、DPU异构计算，减轻CPU的workload

总结

本节课程从一条数据的存储过程引入，介绍了存储系统和数据库的概念，根据几种类型的数据库以及linux文件系统来介绍数据库的基本原理，存储系统的文件管理机制等，最后展望了新的技术可能为数据持久化带来的新变化。
