总体概述

使用场景

Kafka 在搜索服务、直播服务、订单服务和支付服务等都有涉及，这些服务产生的日志信息，其 Metrics 数据，即 CPU 利用率、内存利用率等信息，以及用户的行为，都会使用 Kafka 消息队列。

如何使用 Kafka

• 首先需要创建集群，一般来说对于公司而言已经搭建起了一个 kafka 集群，直接使用即可；
• 随后用户新建一个 topic ，并且设置好分片数量
• 引入相对应语言的 SDK，配置好集群和 Topic 等参数，初始化一个生产者，调用 Send 方法，将你的消息发送出去
• 引入相对应语言的 SDK，配置好集群和 Topic 等参数，初始化一个消费者，调用 Poll 方法，接受发送过来的消息 ![[Kafka 2023-02-11 12.51.24.excalidraw]]

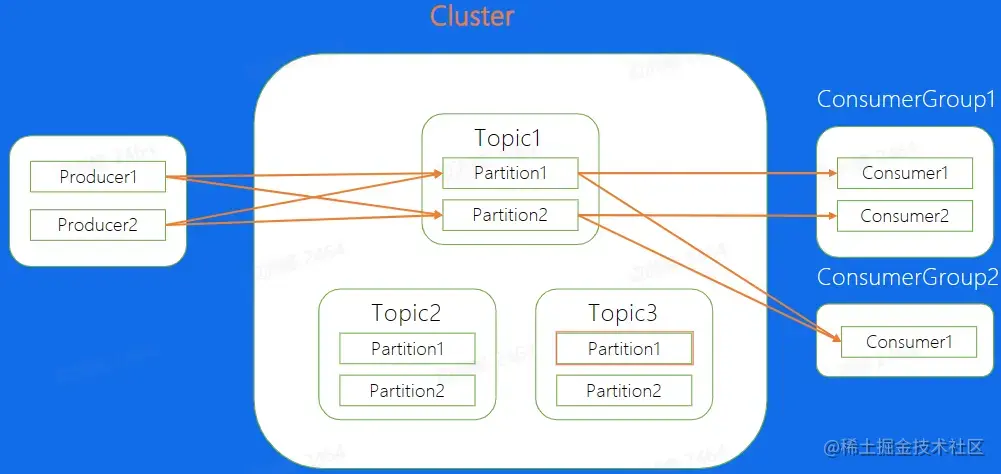

基本概念

• Topic: 逻辑队列，不同的业务场景使用不同的 topic，对于某一个业务而言，所有消息都存在一个 topic 中
  • 一个 Topic 中可以包含多个 Partition，即分片，不同的分片之间的消息是可以并发处理的，从而提高了处理消息的能力。
• Cluster: 物理集群，每个集群中可以建立多个不同的 Topic
• Producer: 生产者，负责将业务消息发送到 Topic 中
• Consumer: 消费者，负责消费已经发放到 topic 中的数据
• ConsumerGroup: 消费者组，不同组 Consumer 消费进度互不干涉

Topic 内部

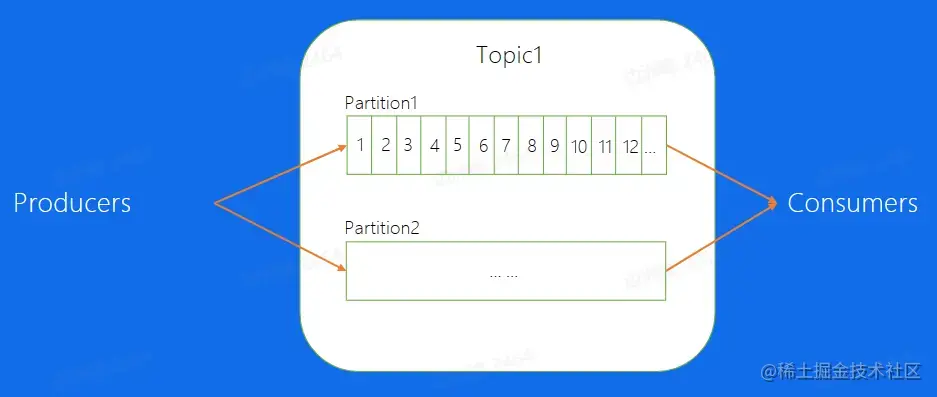

Topic 包含多个分片，每一个分片为正式存储消息的数据结构，其中 Partition 中的消息使用 Offset 表示其在内部的相对位置，可以理解为唯一 ID，并且在 Partition 内部是严格递增的。

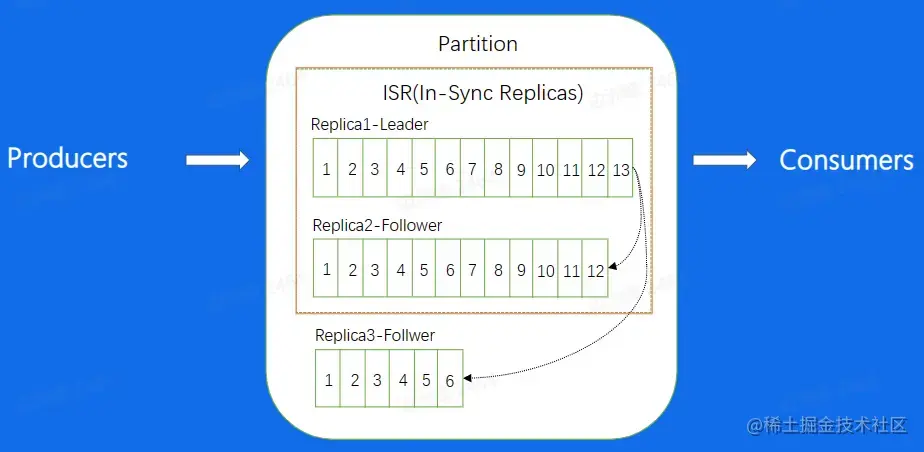

为了实现高可用，每个分片又会有 Replica，即副本的概念，多个分片分布在不同的机器上，可以用来容灾，正常情况下由 Leader 对外服务，Follower 会异步地拉去 Leader 中的数据，假设 Leader 挂掉了，那么 Follwer 会提升成为 Leader 对外服务。

由于不用服务器之间的物理差异，不同的 Follower 拉取副本的能力也有不同，且他们与 Leader 的差距总是存在的。为了保证容灾后消息差异不是很大，需要配置 ISR（In-Sync Replicas）的参数，当 Follower 与 Leader 在 ISR 配置范围内时，则将其加入 ISR 中，否则就将其排除在外，不在 ISR 中的 Follower 是不可以升级成为 Leader 的。

ISR 的配置在老的版本是由 Offest 差异数来定义的，目前是由时间差异定义。

Kafka 架构设计

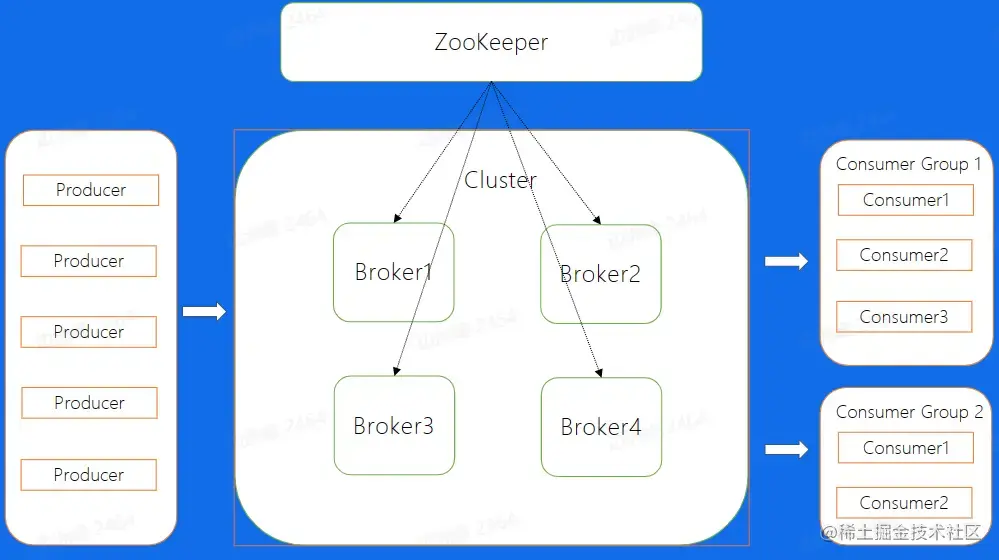

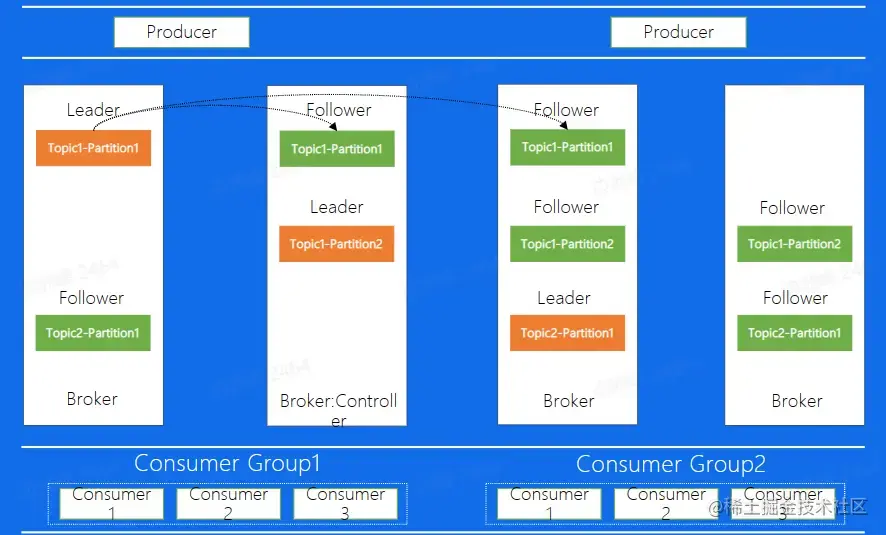

Kafka 集群的整体结构如下，broker 为每一个 Kafka 的节点，所有的 Broker 最终组成了一个集群。在图中包含了 4 个 broker 节点，集群中有两个 topic，其中 topic1 有两个分区，topic2 只有 1 个分区；在四个 broker 中第二个 Broker 扮演着 Controller 的身份，其为整个集群的大脑，负责副本和 Broker 的分配。

从整体的结构来看，顶层还有一个 Zookeeper 组件，其存储的是集群的原数据信息，如副本的分配信息，Controller 计算好的方案都会放在 Zookeeper 中存储。

消息传递原理

一条消息在整个集群中经过以下的路径完成他的生命周期：由 Producer 生产出消息后，将消息放置到 Broker 中，随后 Consumer 将其消费。

Producer

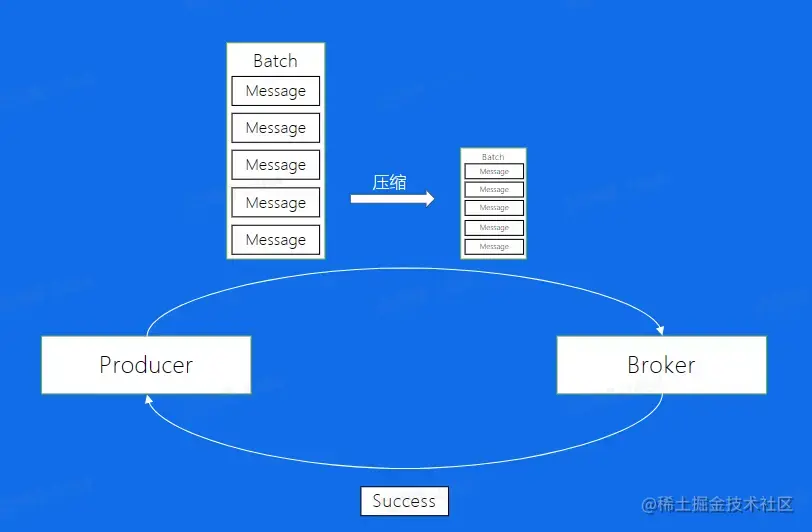

Producer 主要负责将消息发送给 Broker，Producer 发送一条数据后 Broker 返回一个 Success 信息。假设消息是一条一条发送给 Broker 的，除去数据传输的时间，启动 IO 次数过多，操作将会消耗比较多的时间，无法实现非常高的吞吐量。所以 Kafka 实现了批量发送数据，将生产的多个数据合并在一起 Batch 中，如此可以减少 IO 次数，从而加强发送能力。 另外一个 Batch 中的数据往往是比较大的，为了减小带宽的压力，Kafka 通过压缩，减小了消息的大小，相同的带宽可以承受的消息大小更大了，目前支持的压缩算法有：Snappy、Gzip、LZ4、ZSTD，其中 Snappy 是默认的算法，而根据实践得到，ZSTD 的效果更加。

Broker

消息文件结构

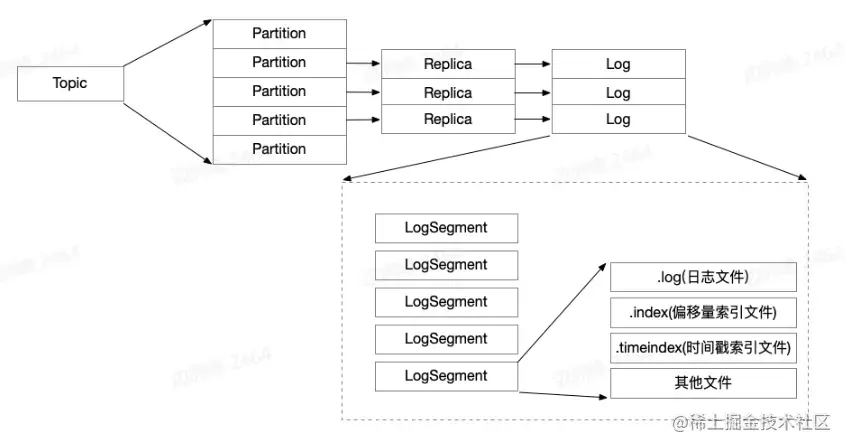

在每个 Broker 中，都分布着不同 topic 的不同分片，分片在不同 Broker 中存储的副本的文件结构如下图所示。该文件结构下，数据的路径为 /Topic/Partition/Segment/(log | index | timeindex |...。 Producer 生产出来的消息被存放在 log 中，每一个 log 文件会被分为多个分区，每个分区有主要有三个文件来存储，分别是：

• .log 日志文件：该文件为消息的本体，消息的数据存放在该文件中。
• .index 偏移量索引文件：该文件存放消息在日志文件中的索引信息。
• . timeindex 时间戳索引文件：该文件存放使用时间戳的方式进行日志文件索引的索引信息。 以上的文件的命名为该分区 log 中第一条消息的 offset 值。

以上的文件的读写会消耗大量 IO 时间，而根据 [[磁盘#磁盘基本情况|磁盘]] 的读取时间大部分来源于寻道时间，为了实现高吞吐量，在写入文件时需要尽量减少寻道时间，即在新增加一条消息是在末尾追加写，即顺序写入，而不是像数据库一样实现随机写。

如何寻找消息

Consumer 通过 FetchRequest 请求消息数据，Broker 会将制定 offset 出的消息按照时间窗口和消息消息大小发送给 Consumer。Broker 需要从日志文件中找到该 offset 对应的消息，寻找消息需要走两步：首先在分区中寻找消息所在的 log 分片，随后在该分片中寻找其位置即可，以下为具体的流程:

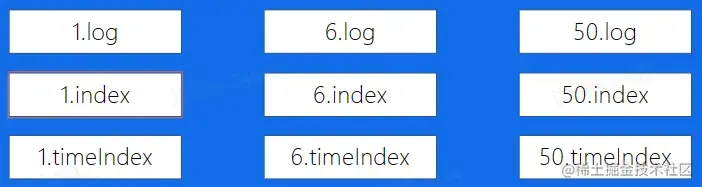

• 拿到消息所在的 offset 后，使用二分找到小于目标 Offset 的最大分区。比如下图中，如果需要找 28 偏移则需要在 6.log 分区查找其消息位置。

• 在分区中有两种索引的方式的文件：

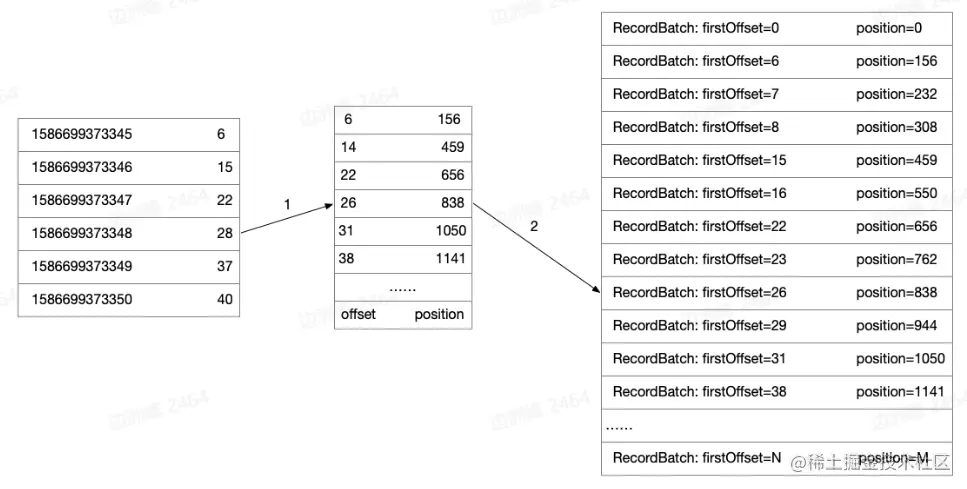

  • 偏移量索引：此处使用[[稀疏索引]]的方式，即索引条目中只有一些搜索键值，并不是所有搜索键值，首先二分找到小于目标 offset 的最大索引，根据其在 log 文件中的文件偏移读取记录，因为所读取的消息不一定就在该位置，所以需要顺序读该位置之后的 batch，直到读到目标 offset 后结束。 比如在下图中，寻找 28 偏移所在的消息，首先根据稀疏索引表找到 838 位置，随后在 log 日志文件中顺序读，直到读到 28 offset 所在的位置才读出消息。



  • 时间戳索引：如果我们需要使用时间戳来寻找的时候，和 offset 相比只是多加了以及索引，也就是通过二分找到时间戳对应的 offset，再重复之前的步骤找到相应的文件数据。

数据拷贝

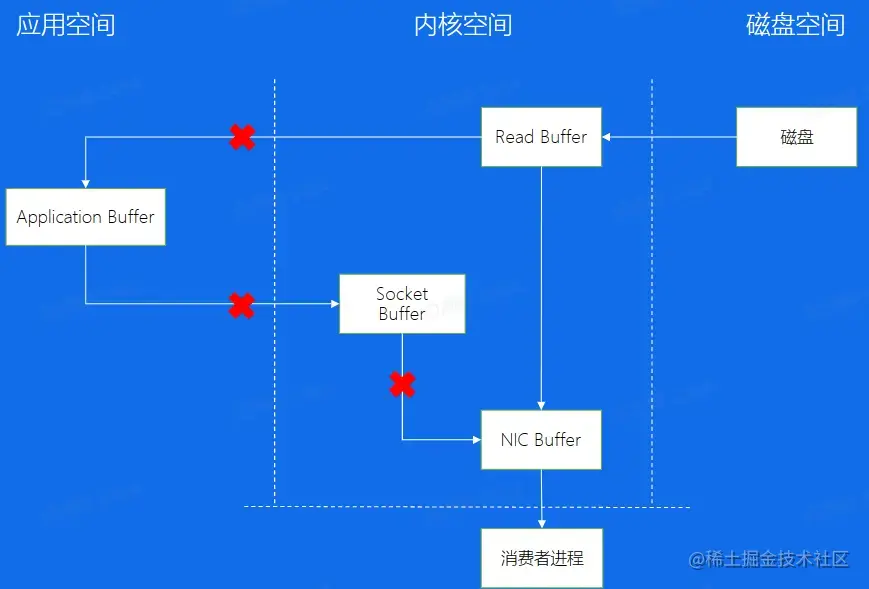

将操作系统可以简单的分为用户空间、内核空间，在操作系统之外有外存：磁盘，日志文件都存放在磁盘中，消费这些日志文件需要从磁盘复制到消费者进程中，对于的传统拷贝来说，数据需要从磁盘先读入内核空间的 ReadBuffer，再复制到用户空间中的 Application Buffer，随后又进入内核空间，通过 Socket Buffer 和 NIC Buffer 将数据拷贝到消费者进程。为了减少内核的切换和数据拷贝的次数，Kafka 会使用零拷贝的技术，使用 sendfile 系统调用在内核空间中就把数据从 Read Buffer 拷贝到 NIC Reader 中，以供消费者进程消费。

此处的应用为磁盘与其他计算机的通信，其跳过了应用空间，而对于两台计算机之间的应用进程通信，比如客户端和服务端，也用了类似的思想，即 [[RDMA]]，跳过了内核空间直接与对面的应用进程通信 深入浅出全面解析RDMA

Producer 生产的数据持久化到 Broker 中时，采用 mmap 文件进行映射，实现顺序的快速写入。

Consumer

对于一个 Consumer Group 来说，多个分片可以并发的消费，这样可以大大提高消费的效率，但需要解决的问题是，Consumer 和 Partition 的分配问题，也就是对于每一个 Partition 来讲，该由哪一个 Consumer 来消费的问题。对于这个问题，我们一般有两种解决方法，手动分配和自动分配：

手动分配（low level）

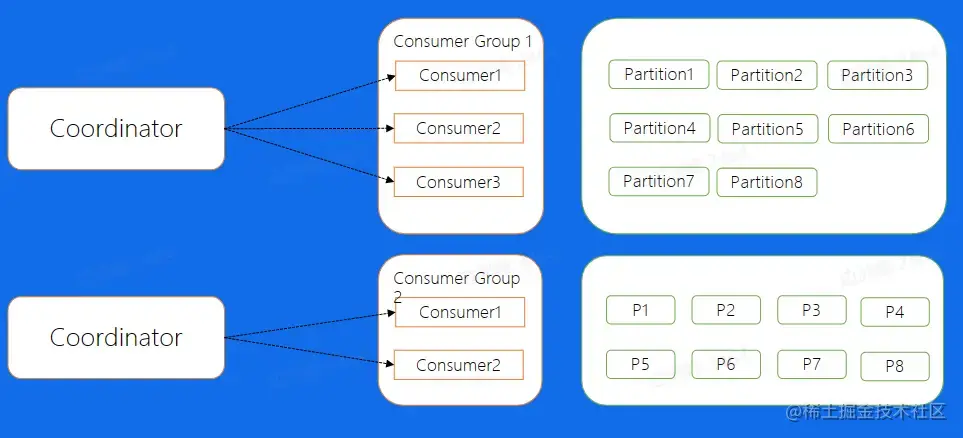

手动分配，也就是 Kafka 中所说的 Low Level 消费方式进行消费，这种分配方式的一个好处就是启动比较快，因为对于每一个 Consumer 来说，启动的时候就已经知道了自己应该去消费哪个消费方式，就好比图中的 Consumer Group1 来说，Consumer1 去消费 Partition1, 2, 3 Consumer2，去消费 456， Consumer3 去消费 78。这些消费者在启动的时候就知道了分配的方案了，但是这种方案会出现断流，主要有以下两个情况：

• 当有一个 Consumer 挂掉了，那么就会出现其负责消费的分区的流量出现断流。
• 另外一种情况，如果需要增加一个新的 Consumer，需要把整个集群都停掉，新增一个 Consumer 的配置。 这种情况出现的断流对于业务来说是一个致命的问题，所以需要使用比较高级分配方式。

自动分配（high level）

Kafka 提供了自动分配的方式，这里也叫做 High Level 的消费方式，简单的来说，就是在我们的 Broker 集群中，对于不同的 Consumer Group 来讲，都会选取一台 Broker 当做 Coordinator，而 Coordinator 的作用就是帮助 Consumer Group 进行分片的分配，也叫做分片的 rebalance，使用这种方式，如果 ConsumerGroup 中有发生宕机，或者有新的 Consumer 加入，整个 partition 和 Consumer 都会重新进行分配来达到一个稳定的消费状态。

Rebalance 过程

Rebalance 的过程具体步骤如下：

• 首先所有的 Consumer 随机发送 FindCoordinatorRequest 请求，Broker 集群会根据负载均衡的情况提供 Coordinator 的 Broker 编号
• 根据 Broker 号，Consumer 发送 JoinGroupRequest 请求给 Coordinator，以让当前请求的 Coordinator 担任当前消费组的协调者。
• Coordinator 响应 Join 请求，并发送给当前组的第一个消费者 isLeader=true 参数，表示当前消费者为当前消费组的 Leader，该 Leader 与 Coordinator 通信，交流分配方案。
• Leader 携带分配方案向 Coordinator 发起 SyncGroupRequest 请求，并且其他 Consumer 也发送 SyncGroupRequest 请求，以获取被分配的分区。
• 分配完之后所有的 Consumer 隔一段时间就需要向 Coordinator 发送心跳 HeartBeatRequest，如果检测到有一个 Consumer 出现问题，则会重新开始 Rebalance 流程。

缺陷

从前面可以看到，对于 Kafka 来说，每一个 Broker 都有不同 Topic 的副本，而每一个副本存储在 Kafka 节点上面，通过对副本地复制，来保证数据最终的一致性。但是这种方式会带来一定的问题，如下。

重启耗时长

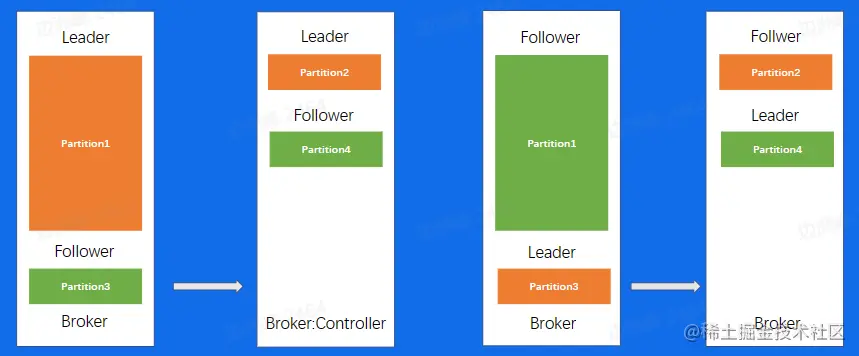

假设对一个机器进行重启，假设该 Broker 存在某一个 Topic 的 Leader，那么需要一下几步：

• 首先需要对该 Topic 进行 Leader 切换，切换到在其他节点且在 ISA 中的 Follower 副本
• 此时数据还是不断地在写入，对于刚刚关闭重启的 Broker 来说，和新的 Leader 之间有一定的数据滞后，所以需要花费比较长的时间追赶数据，重新回到 ISA 当中。
• 当数据追赶完毕后，我们需要回切 Leader，将重启的 Broker 变为 Leader，即 Prefer Leader。这一步的目的主要目的是避免，在一个集群长期运行后，所有的 Leader 都分布在少数节点上，导致数据的不平衡。

以上的流程可以看到，对于一个重启的 Broker 来说，需要进行数据的复制，所以时间成本是比较高的，假设一个节点重启需要 10 分钟，那么一个集群 1000 节点时，集群需要重启升级，那么就需要 1000 分钟，大约一周，成本是很高的。

注意：此处是不能进行并发重启的，假设一个集群中，topic 的分片副本是两个，如果重启的两台机器中刚好存放了两个分片的副本，那么对于该分片来说，就是不可用的状态，是不能接受的。

数据拷贝开销大

对于替换、扩容、缩容来说，也会出现类似重启是出现的拷贝开销大的问题。

• 如果是替换，和刚刚的重启有什么区别，其实替换，本质上来讲就是一个需要追更多数据的重启操作，因为正常重启只需要追一小部分，而替换，则是需要复制整个 leader 的数据，时间会更长。
• 扩容：当分片分配到新的机器上以后，也是相当于要从 0 开始复制一些新的副本
• 缩容：缩容节点上面的分片也会分片到集群中剩余节点上面，分配过去的副本也会从 0 开始去复制数据 以上三个操作均有数据复制所带来的时间成本问题，所以对于Kafka来说，运维操作所带来的时间成本是不容忽视的

负载不均衡

如图所示，Partition1 的分片数据过大，当达到 IO 的瓶颈时，会将其他较小的分片数据，如 Partition3 拷贝到其他 Broker 中，但是数据的复制也会提高 Broker 的 IO 负载，那么是否要将分区移动过去的问题转化为：我为了解决旧的 IO 问题引出了新的 IO 问题，为了权衡两个 IO 之间的性能问题，需要设计一个很复杂的负载均衡策略，成本是会比较高

总结

从上面的几个问题，可以看出基本上的问题是来自于数据复制，总体来说，会带来以下几个问题：

• 数据复制的时间成本太高，导致运维成本高。
• 对于负载不均衡的场景，需要设计比较复杂的负载均衡机制来权衡 IO 问题。
• Kafka 没有自己的缓存，完全依赖文件系统的 Page Cache，灵活度不够。
• 另外 Controller 和 Coordinator 都是和 Broker 部署在一起的，Controller 负责分片方案，Coordinator 负责 Rebalance 的流程，大量 IO 会造成其性能下降，这回影响集群的可用性。
