这是我参与「第五届青训营 」伴学笔记创作活动的第 15 天

消息队列（上）

前生今世

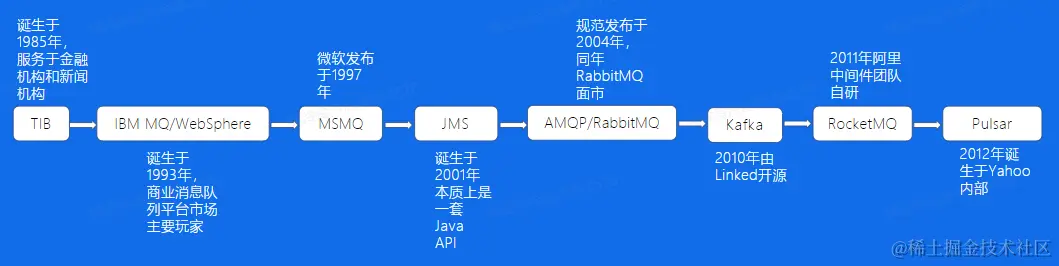

消息队列发展历程


业界消息队列对比

  • Kafka :分布式的、分区的、多副本的日志提交服务，在高吞吐场景下发挥较为出色
  • RocketMQ :低延迟、强一致、高性能、高可靠、万亿级容量和灵活的可扩展性，在一些实时场景中运用较广
  • Pulsar :是下一代云原生分布式消息流平台，集消息、存储、轻量化函数式计算为一体、采用存算分离的架构设计
  • BMQ :和Pulsar架构类似，存算分离，初期定位是承接高吞吐的离线业务场景，逐步替换掉对应的Kafka集群

消息队列-Kafka

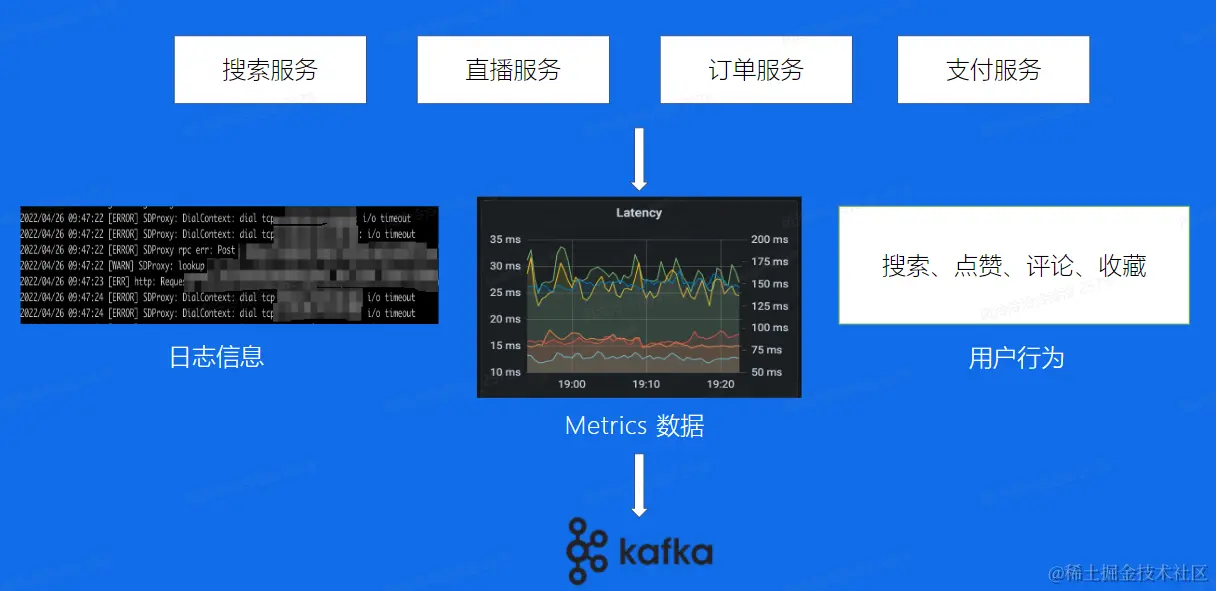

使用场景


如何使用Kafka

graph TD
创建集群 --> 新增Topic --> 编写生产者逻辑 --> 编写消费者逻辑
  • 第一步: 首先需要创建一个Kafka集群
  • 第二步: 需要在这个集群中创建—个Topic，并且设置好分片数量
  • 第三步: 引入对应语言的SDK，配置好集群和Topic等参数，初始化一个生产者，调用Send方法，将你的Hello World发送出去
  • 第四步: 引入对应语言的SDK，配置好集群和Topic等参数，初始化一个消费者，调用Poll方法，你将收到你刚刚发送的Hello World

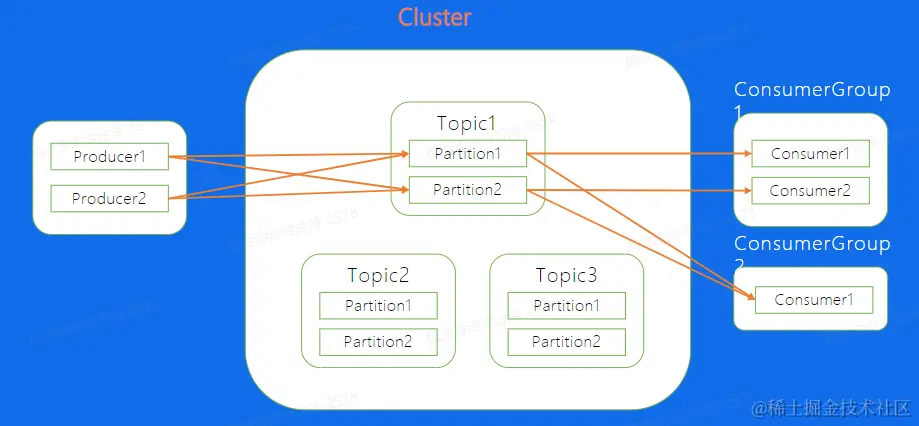

基本概念


  • Topic:逻辑队列，不同Topic可以建立不同的
  • TopicCluster:物理集群，每个集群中可以建立多个不同的
  • TopicProducer:生产者，负责将业务消息发送到Topic中
  • Consumer:消费者，负责消费Topic中的消息
  • ConsumerGroup:消费者组，不同组Consumer消费进度互不干涉

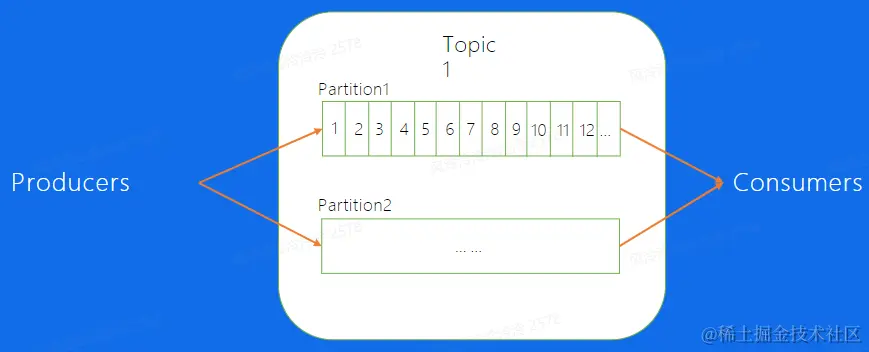

基本概念-Offset

Offset:消息在partition内的相对位置信息，可以理解为唯一ID，在partition内部严格递增。

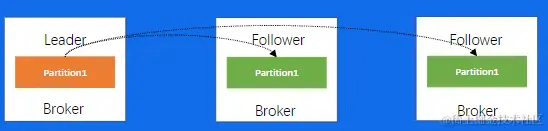

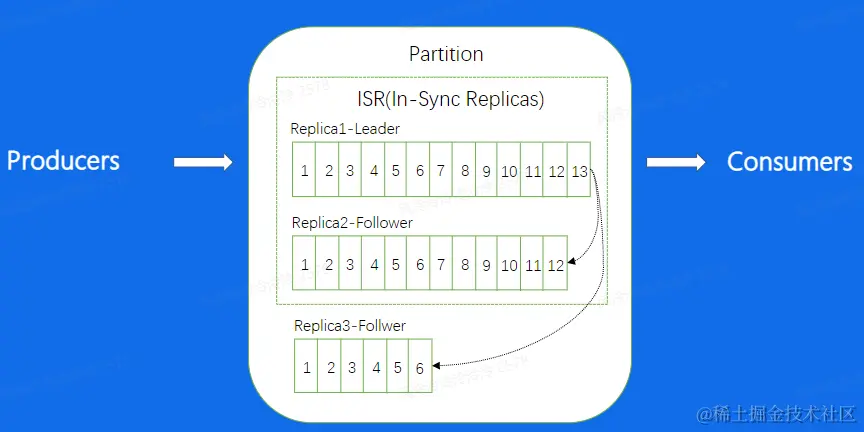

基本概念-Replica

每个分片有多个Replica, Leader Replica将会从ISR中选出。

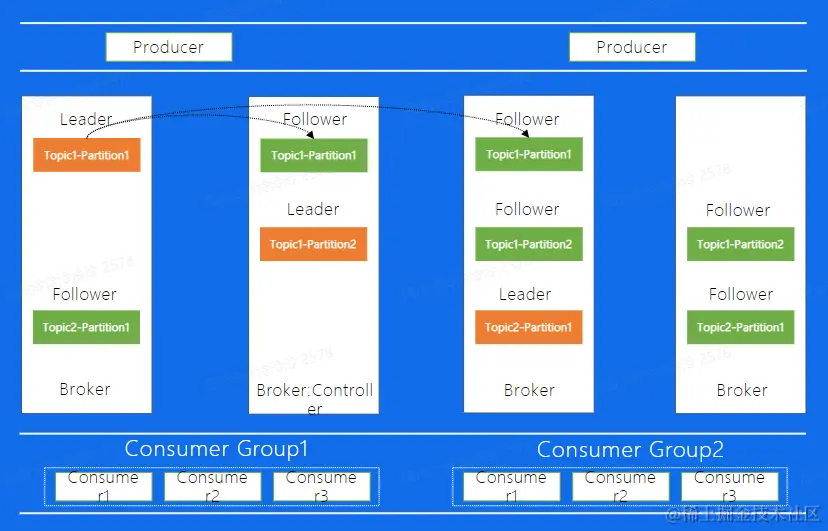

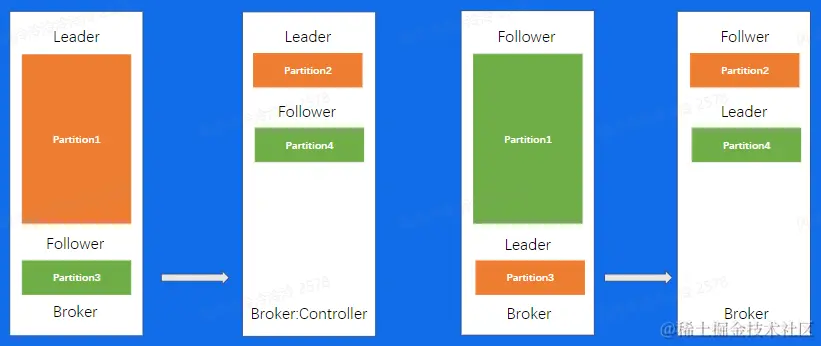

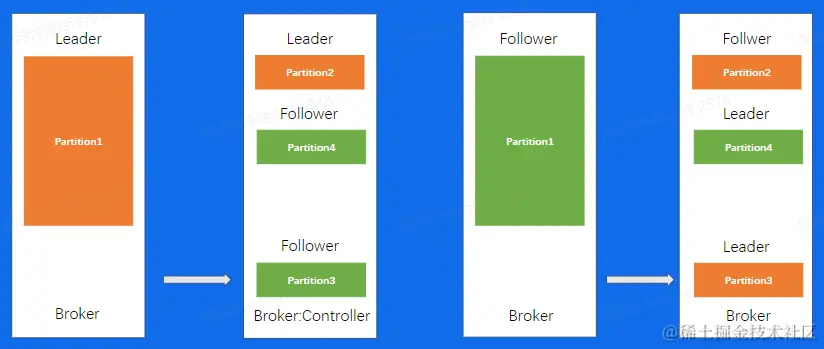

数据复制

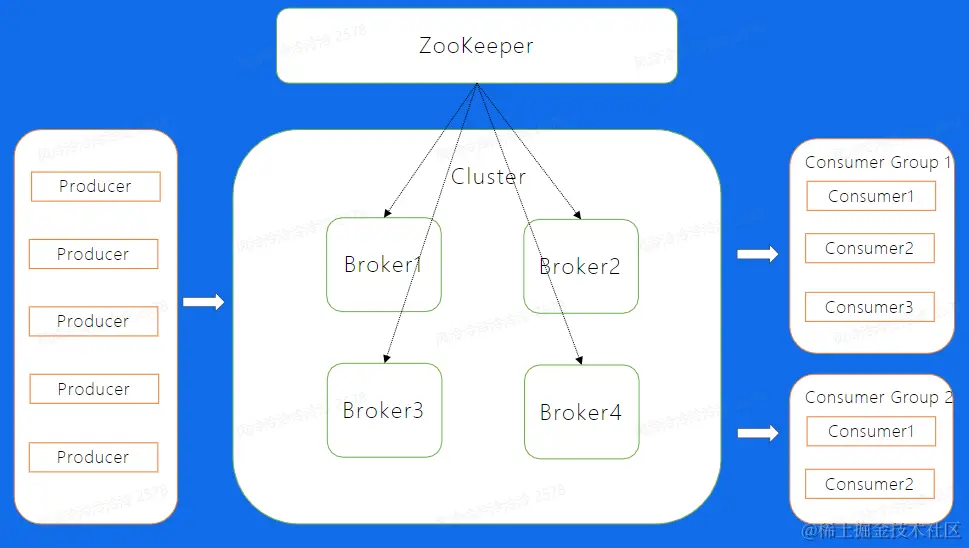

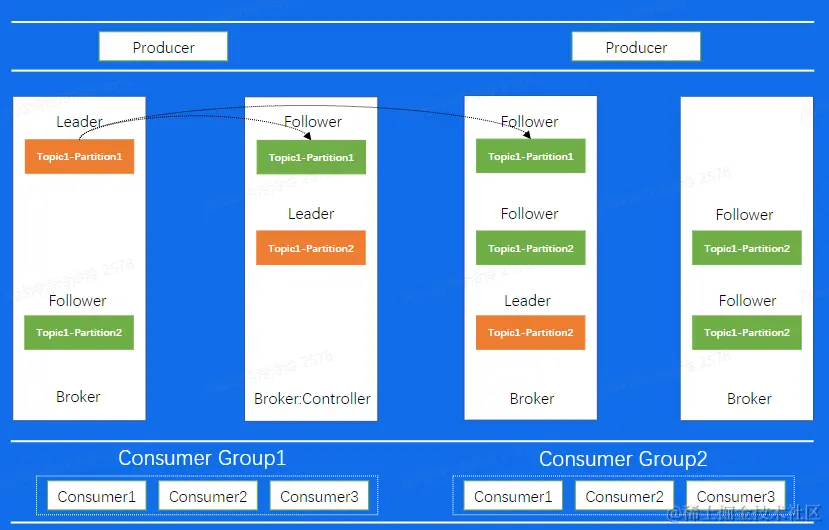

Kafka架构

ZooKeeper:负责存储集群元信息，包括分区分配信息等


一条消息的自述

image.png 从一条消息的视角，看看为什么Kafka 能支撑这么高的吞吐?

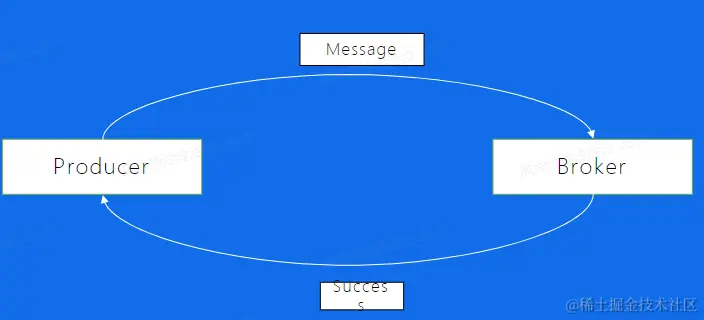

image.png 如果发送一条消息，等到其成功后再发一条会有什么问题?

Producer-批量发送

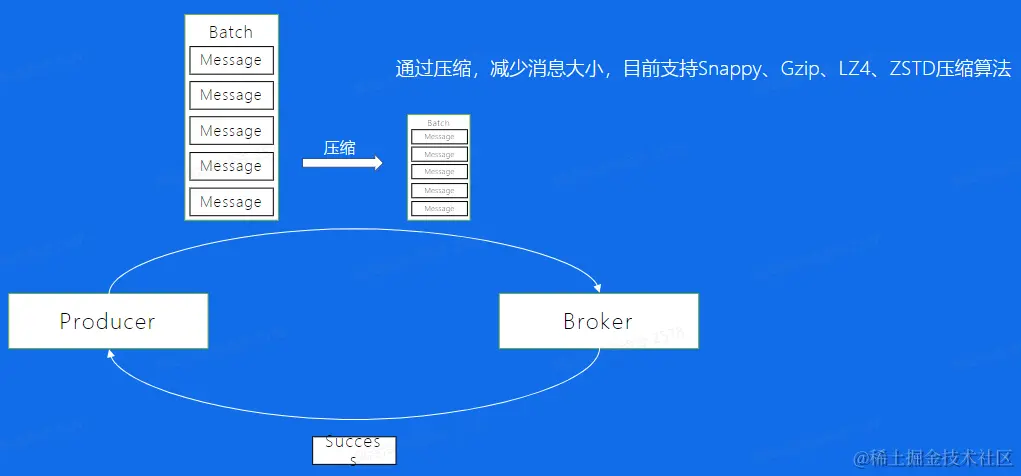

Producer-数据压缩

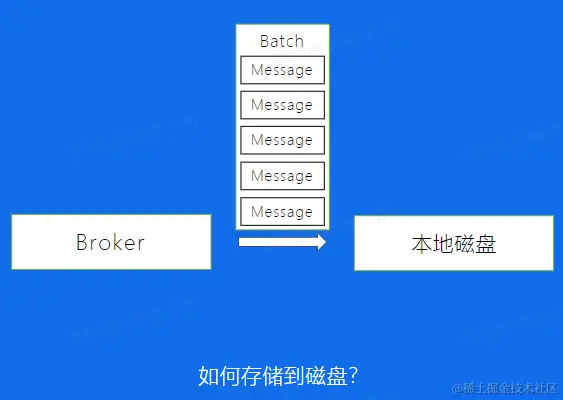

Broker-数据的存储

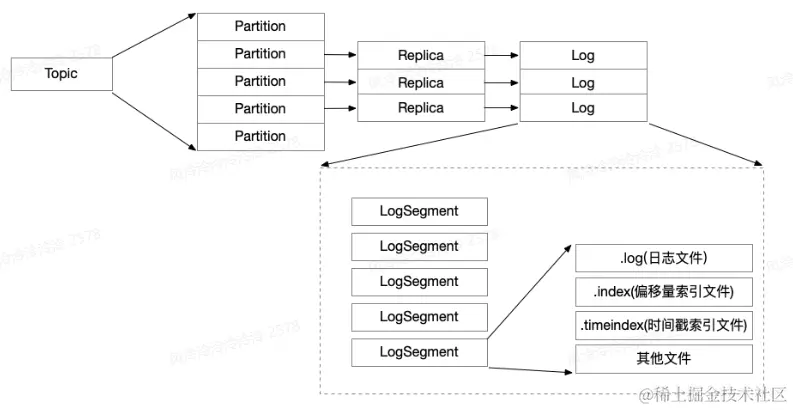

Broker消息文件结构

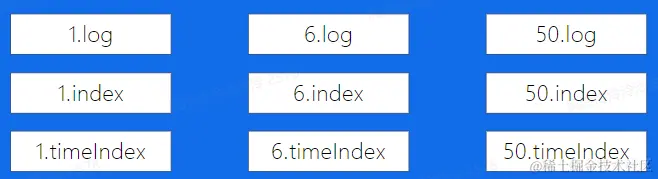

image.png 数据路径:/Topic/Partition/Segment/(log | index | timeindex | ...)

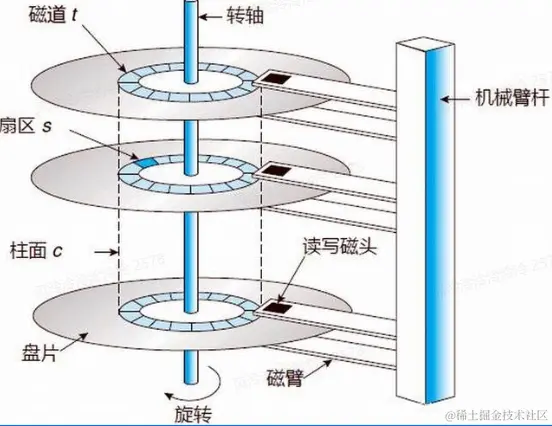

Broker-磁盘结构

移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高，因此顺序写可以减少寻道所带来的时间成本。


Broker-顺序写

采用顺序写的方式进行写入，以提高写入效率


Broker-如何找到消息

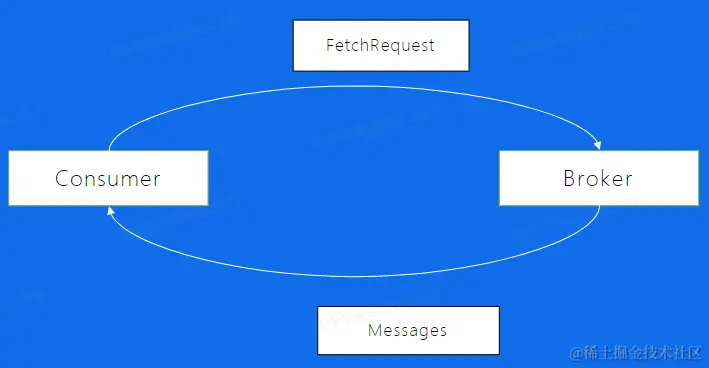

Consumer通过发送FetchRequest 请求消息数据，Broker会将指定Offset处的消息，按照时间窗口和消 息大小窗口发送给Consumer，寻找数据这个细节是如何做到的呢？

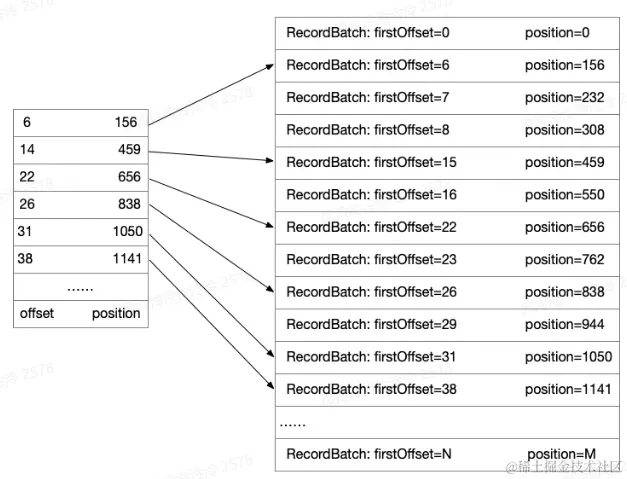

Broker 偏移量索引文件

目标:寻找offset = 28

image.png 二分找到小于目标offset的最大文件

二分找到小于目标offset的最大索引位置

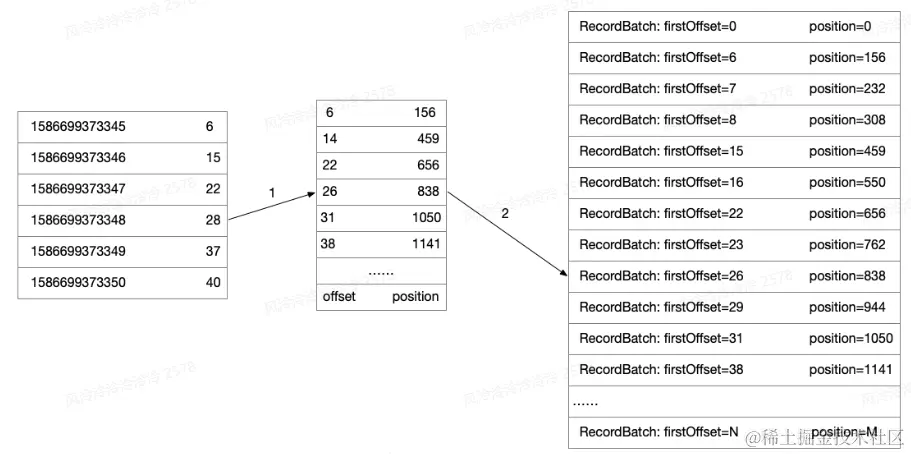

Broker 时间戳索引文件

二分找到小于目标时间戳最大的索引位置，在通过寻找offset的方式找到最终数据。


Broker-传统数据拷贝

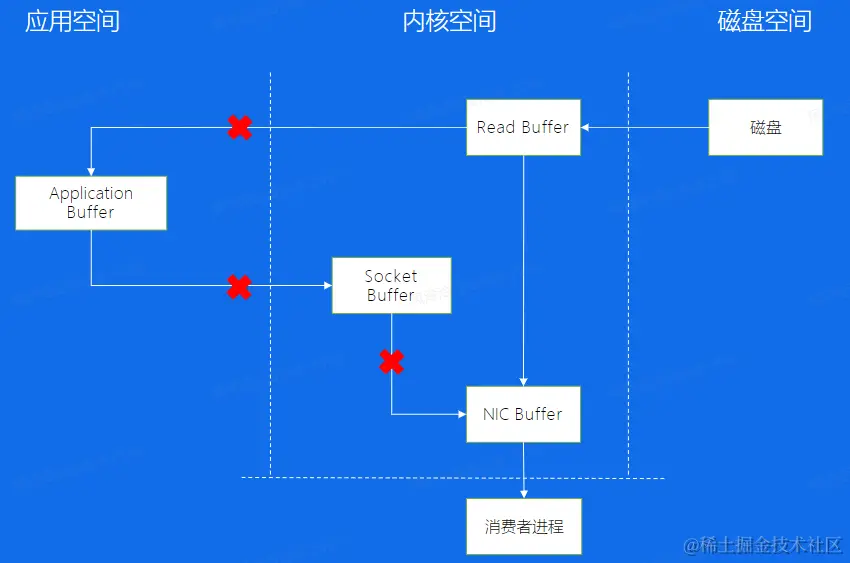

Broker-零拷贝


Consumer-消息的接收端


Consumer-Low Level

通过手动进行分配，哪一个Consumer消费哪一个 Partition完全由业务来决定。

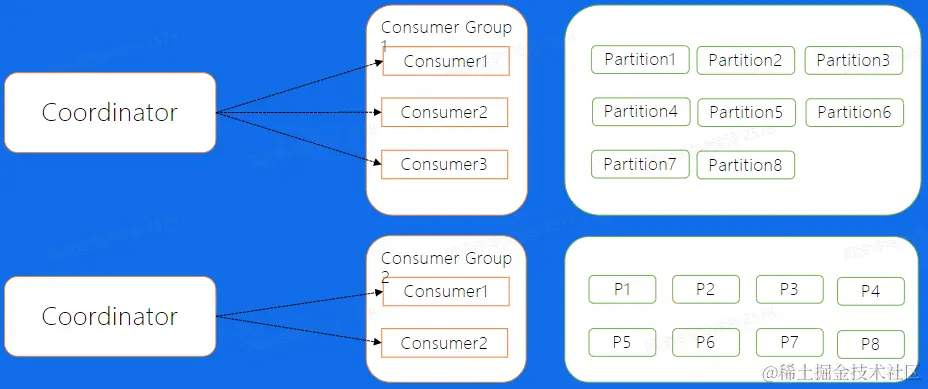

Consumer-High Level


Consumer Rebalance


刚刚总共讲了哪一些可以帮助Kafka提高吞吐或者稳定性的功能?

Producer:批量发送、数据压缩

Broker:顺序写，消息索引，零拷贝

Consumer : Rebalance

Kafka-数据复制问题

通过前面的介绍我们可以和道，对于Kdka来说，每一个Broker上都有不同itopi分区的不同副本，而每一个副本，会将其数据存信到该‰aRc节点上面，对于不同的节点之间，通过副本直接的数据复 来保证数据的最终—致性，与集群的高可用。

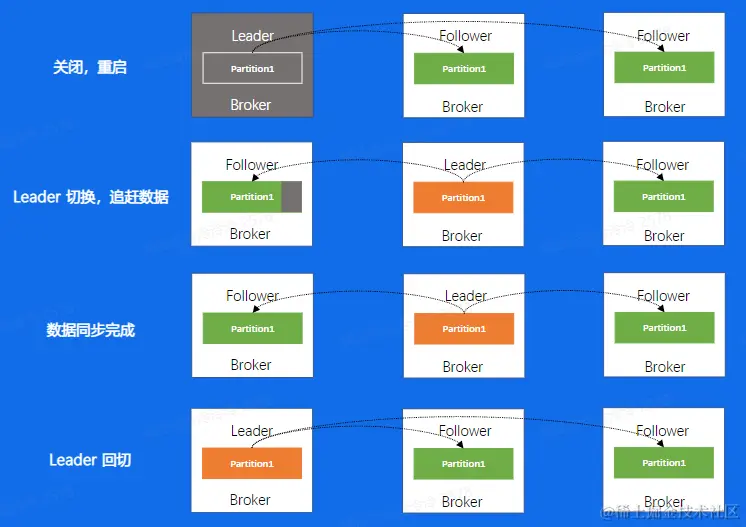

Kafka-重启操作


Kafka-替换、扩容、缩容

如果是替换,或者扩容，或者缩容操作呢，我们来看看。 如果是替换，和刚刚的重启有什么区别，其实替换，本质上来讲就是一个需要追更多数据的重启操作，因为正常重启只需要追一小部分，而替换，则是需要复制整个ese的数强，时间会更长扩容呢，当分片分配到新的机器上以后，也是相当于要从0开始复制—些新的副本 而缩容，缩容节点上面的分片也会分片到集群中剩余节点上面，分配过去的副本也会从0开始去复制数据 以上三个操作均有数据复制所带来的时间成本问题，所以对于Kafka来说，运维操作所带来的时间成本是不容忽视的


Kafka-负载不均衡

这个场景当中，同一个Topic有4个分片，两副本，可以看到，对于分片1来说，数据量是明显比其他分片要大的，当我们机器IO达到瓶颈的时候，可能就需要把第一台Broker上面的partition3迁移到其他负载小的Broker上面，接着往下看



Kafka-问题总结

1．运维成本高 2.对于负载不均衡的场景，解决方案复杂 3．没有自己的缓存，完全依赖Page Cache 4. Controller和 Coordinator和Broker 在同一进程中，大量IO会造成其性能下降
