go堆内存管理

任务

理解堆内存基本结构

理解负责内存管理的主要数据结构

理解mcentral和mcache的工作模式

理解heapArea和mspan中这些重要的位图标记

堆内存基本结构

Go语言的runtime将Go内存空间划分成了一个一个arena，arena区域的起始位置被定义为常量arenaBaseOffset。

在amd64架构的Linux环境下，每个arena的大小是64M

每个包含8192个page，每个page的大小就是8KB。

因为程序运行起来所分配的内存有大有小，而分散的大小不一的碎片化内存，一方面会降低内存使用率，另一方面要找到大小合适的内存块的代价因碎片化而增加。为降低碎片化内存给程序性能造成的不良影响，go语言的堆分配采用了与tcmalloc内存分配器类似的算法。

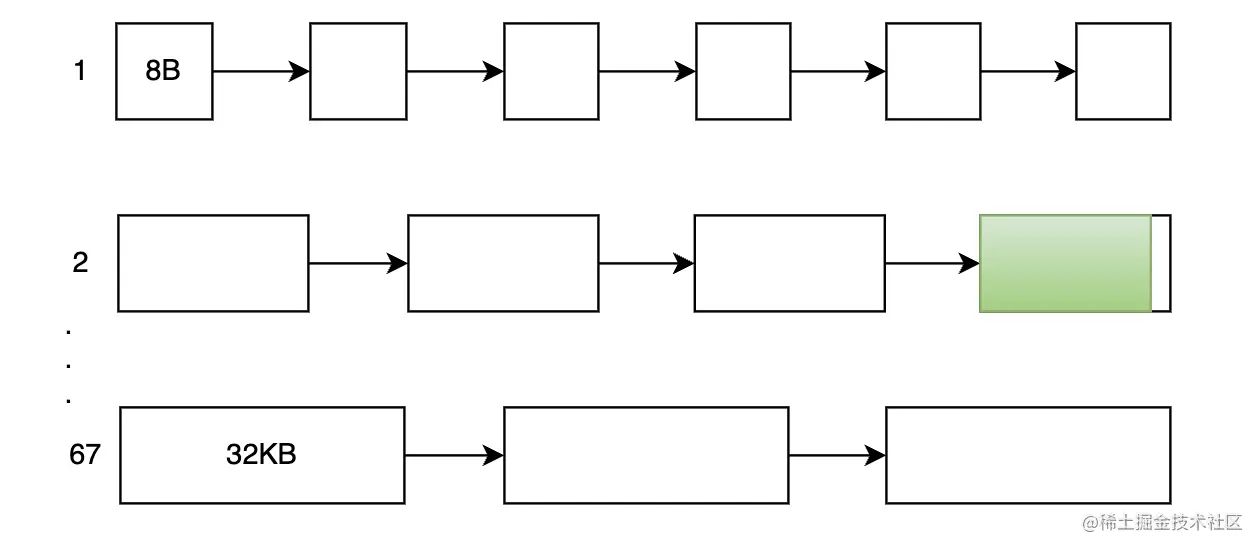

简单来说，按照一组预置的大小规格把内存页划分为块，然后把不同规格的内存块放入到对应的空闲链表中。

程序申请内存时，分配器会先根据要申请的内存大小，找到最匹配的规格，然后从对应空闲链表中分配一个内存块。

go1.16 runtime 包给出了67种预置的大小规格，最小8B，最大32KB

堆内存管理数据结构

堆内存之外，有很多管理堆内存的数据结构

mheap：用来管理整个堆内存
一个heaparena对应一个arena
一个span对应一个mspan

中文名称对应：

mheap：页堆

runtime.mcentral：中心缓存

runtime.mspan：内存管理单元

runtime.mcache：线程缓存（线程指的是内核线程，mcache存在于P）

runtime.heapArena：(不知道)

mcentral

mheap是用来管理整个堆内存，是最上层的数据结构。

mheap.central是全局的mspan管理中心

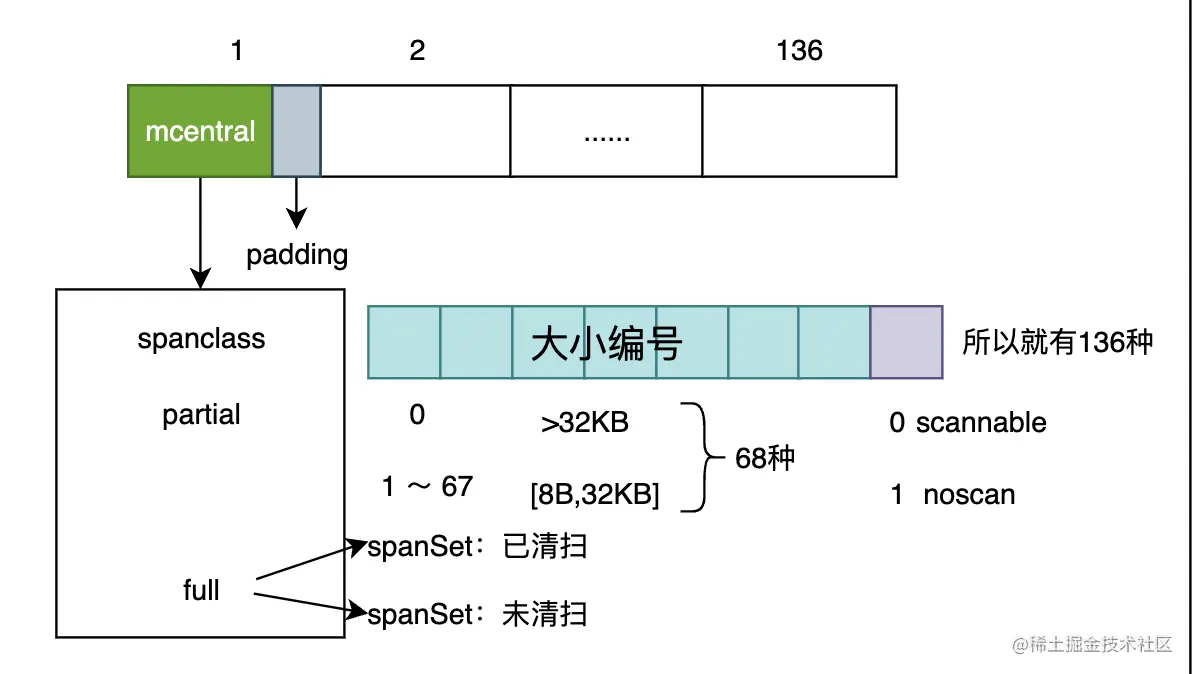

mheap中有mheap.central它是长度为136的数组，数组元素是一个mcentral结构，加上一个padding

type mcentral struct {
  spanclass spanClass
  partial  [2]spanSet
  full     [2]spanSet
}

spanclass

一个mcentral就对应一种mspan规格类型，记录在spanclass当中

spanclass的高7位用来标记内存块大小规格编号，runtime提供的预置规格对应编号1到67，编号0留出来，对应大于32KB的大块内存

就一共68种spanclass

然后每一种规格会按照是否需要GC扫描，进一步区分开

spanclass的最低位用来标识是否需要GC扫描，包含指针的需要GC扫描，归位scannable这一类，不含指针的归位noscan这一类

partial full

每个mcentral都会管理某个spanclass的内存管理单元，它会同时持有两个 runtime.spanSet，分别存储包含空闲对象（partial）和不包含空闲对象（full）的内存管理单元。

在mcentral当中，会将已用尽的和未用尽的mspan进行管理

每一种会放在两个并发安全的Set当中，一个是已清扫的，一个是未清扫的

mcache

全局mspan管理中心方便取用各种类型的mspan

但是为了保障多个P之间并发安全，免不了频繁加锁

为了降低多个P之间的竞争性，go语言为每个P都分配了一个本地对象缓存（runtime.mcache），使用mcache就不用加锁去分配内存了

mcache tiny主要用来缓存用户程序申请的微小对象、noscan类型的内存

mcache还有一个长度为138的*mspan类型的数组

当前P需要用到特定类型的mspan时，先去本地缓存找到对应的mspan，如果没有或者用完了，就去mcentral里面获取一个放到当前P的mcache里，把已用完的归还到对应的mcentral里面的full Set集合里

heapArena

heapArena是arena的管理中心

每一个 runtime.heapArena都会管理 64MB 的内存空间（除来32位到系统和windows系统）

type heapArena struct{
  bitmap [heapArenaBitmapBytesbyte
  spans [pagesPer Arena)*mspan
  pageInUse [pagesPerArena 8]uint8
  pageMarks [pagesPerArena/8Juint8
  pageSpecials [pagesPerArena/8]uint8
  checkmarks *checkmarksMap
  zeroedBase uintptr
}

这里存储着arena的元数据，里面有一群位图标记

bitmap位图用一位来标记这个arena中，一个指针大小的内存单元，到底是指针还是标量；在用一位标记这块内存空间的后续单元，是否包含指针。

而且为了便于操作，bitmap中用1字节标记arena中4个指针大小的内存空间。

低4位用来标记指针/标量，高4位用来标记扫描/终止。

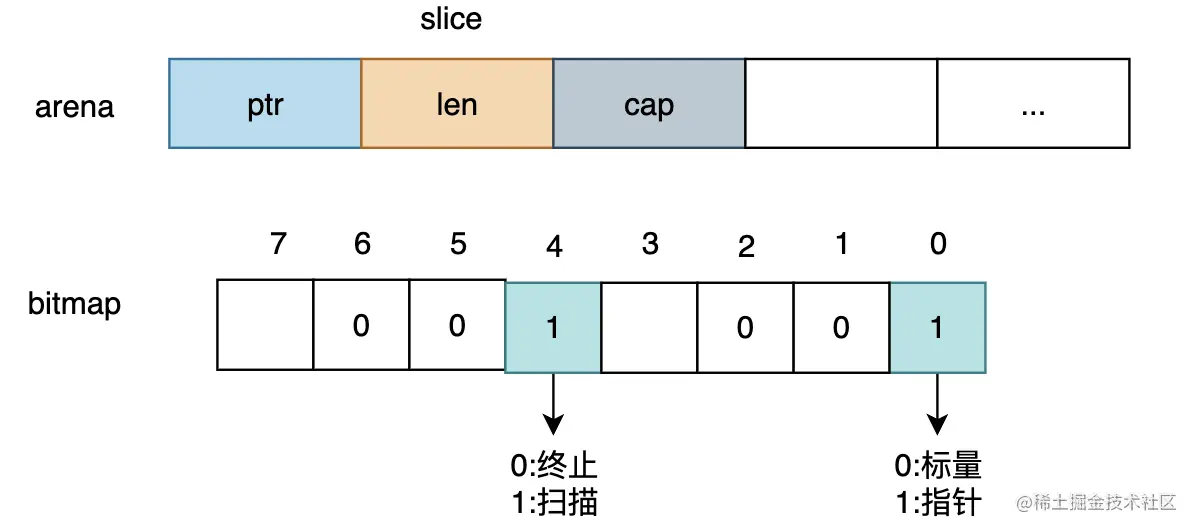

例如在arena起始处分配一个slice，slice包括一个元素指针、一个长度、一个容量。对应的bitmap位图中第一字节的第0位到第2位标记指针/标量，第一字节的第4位到第6位标记是否需要继续扫描

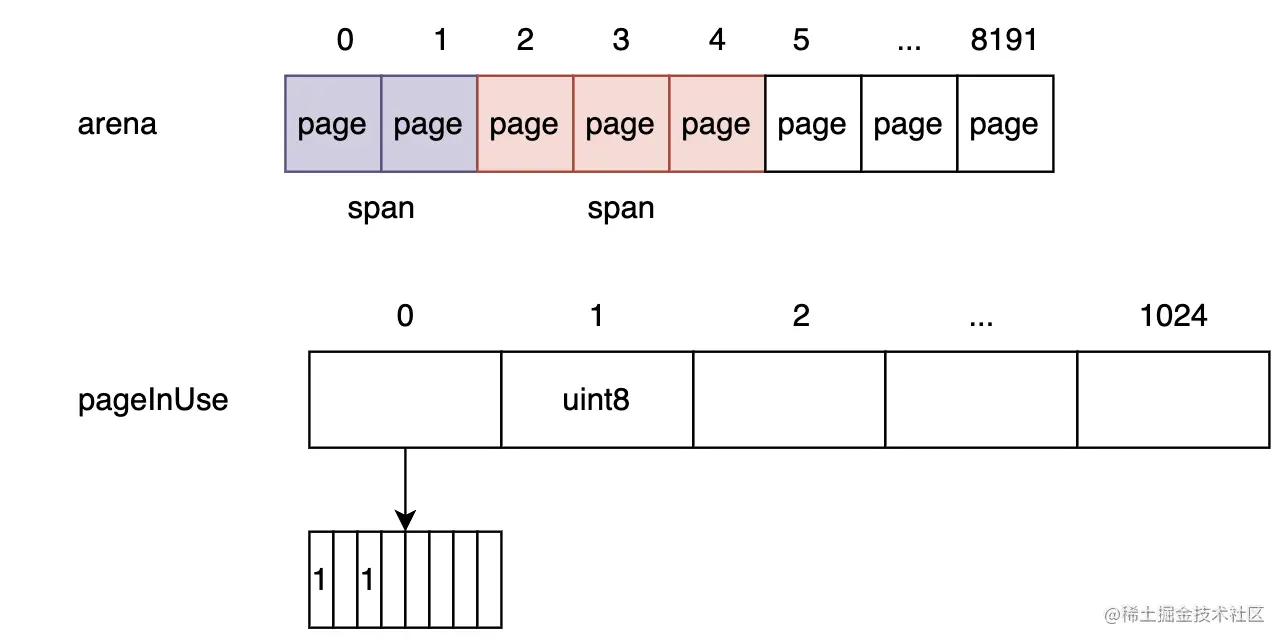

pageInUse一个uint8类型的数组，长度为1024，所以总共有8192位，它的作用就是标记哪些页被使用了。但实际上，pageInUse只标记处于使用状态的span的第一个page。

例如在这张图中，第一个使用状态的span包括两个page，对应的pageInUse第0位标记为1

第二个使用状态的span包括三个page，对应的pageInUse的第2位标记为1

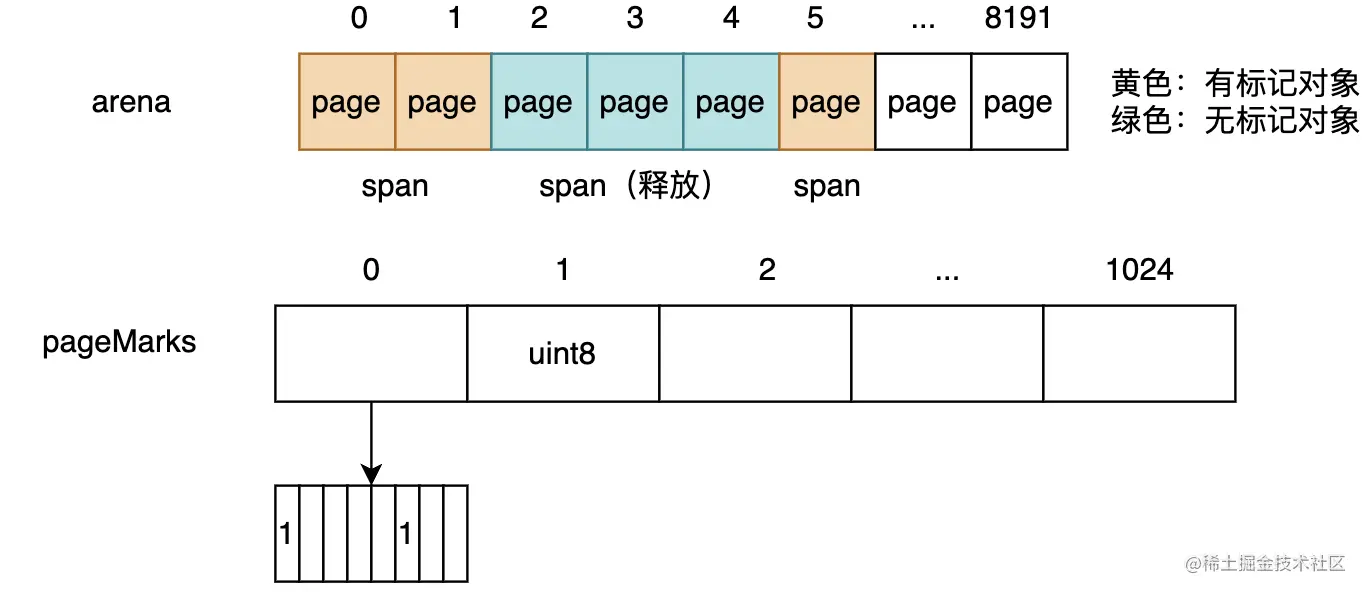

pageMarks这个位图跟GC标记有点关系，它的用法跟pageInUse一样，只标记span的第一个page

在GC标记阶段会修改这个位图，会标记哪些span中存在被标记的对象（被GC标记说明是存活对象，没有被标记说明要被回收）

在标记清扫阶段会根据这个位图，来释放不含标记对象的span

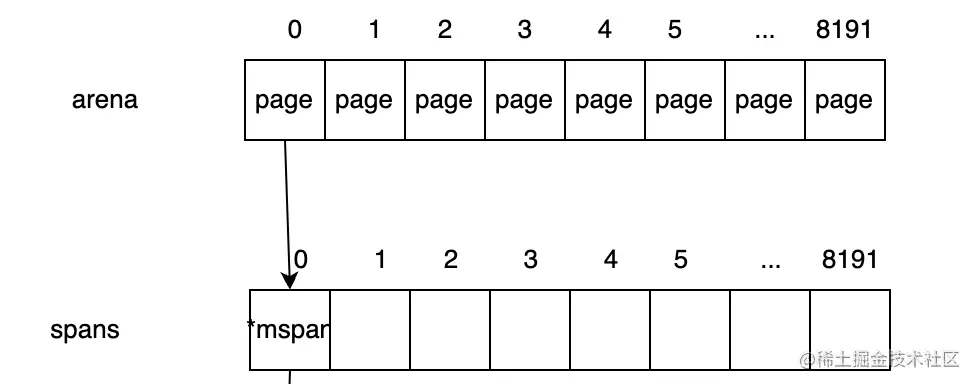

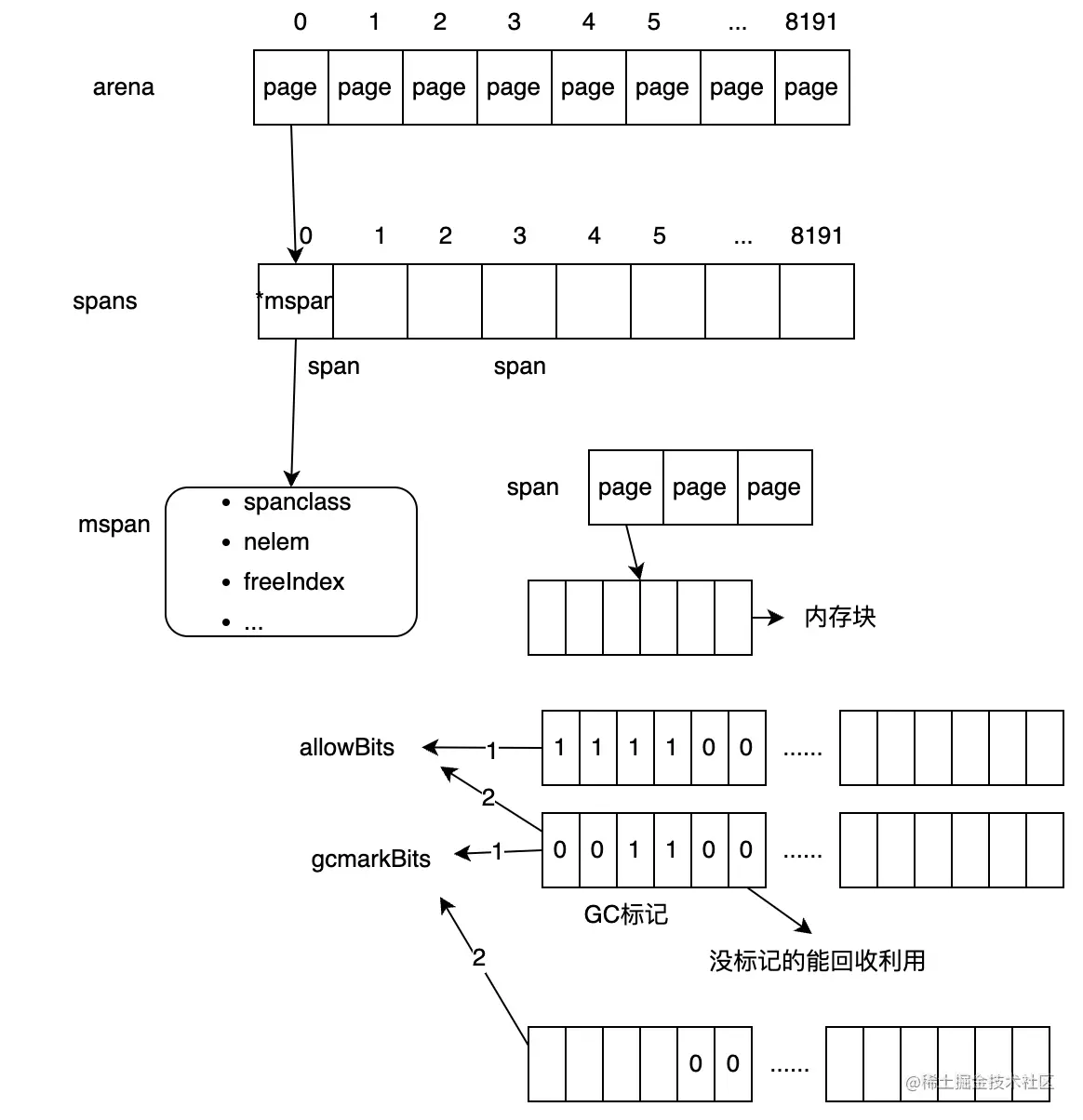

spans是一个*mspan类型的数组，长度为8192，正好对应arena当中8192个page，所以用来定位一个page的mspan在哪里。
