参考论文：EfficientNet: Rethinking Model Scaling for Convolutional Neural Networks
作者：Mingxing Tan, Quoc Le
前置知识：SENet架构-通道注意力机制
1、EfficientNet简介
在本文中，我们系统地研究了模型缩放，并确定仔细平衡网络深度、宽度和分辨率可以带来更好的性能。基于这一观察，我们提出了一种新的缩放方法，该方法使用简单但高效的复合系数统一缩放深度/宽度/分辨率的所有维度。我们证明了这种方法在扩展 MobileNets 和 ResNet 方面的有效性。

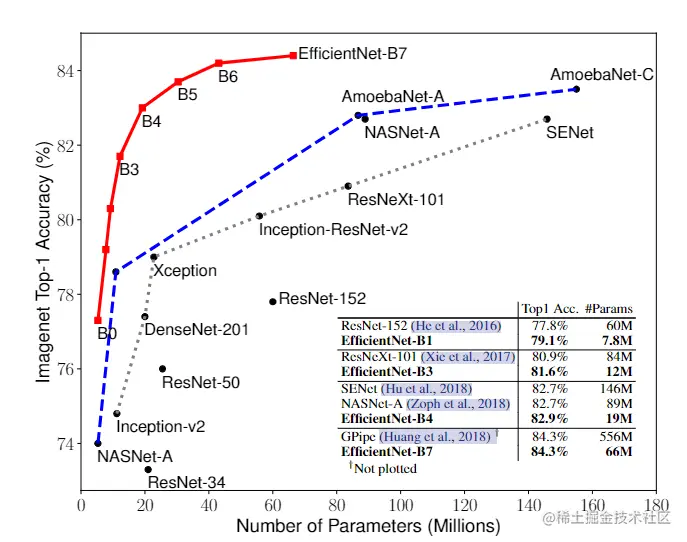

我们使用神经架构搜索来设计一个新的基线网络并将其扩展以获得一系列模型，称为 EfficientNets，它们比以前的 ConvNets 实现了更好的准确性和效率。特别是，我们的 EfficientNet-B7 在 ImageNet 上实现了最先进的 84.3% 的 top-1 准确率，同时比现有的最佳 ConvNet 小 8.4 倍，推理速度快 6.1 倍。我们的 EfficientNets 在 CIFAR-100 (91.7%)、Flowers (98.8%) 和其他 3 个迁移学习数据集上也能很好地迁移并实现最先进的准确度，参数少一个数量级。
2、各种缩放方法

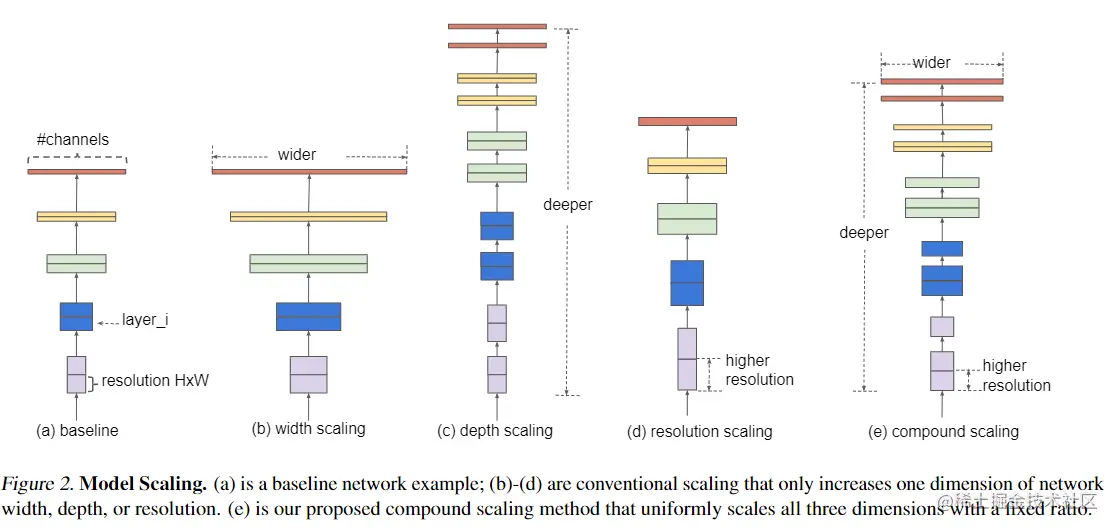

图 2. 模型缩放。 (a) 是一个基准网络示例； (b)-(d) 是常规缩放，仅增加网络宽度、深度或分辨率的一维。 (e) 是我们提出的复合缩放方法，它以固定比例均匀缩放所有三个维度。
3、Compound Model Scaling

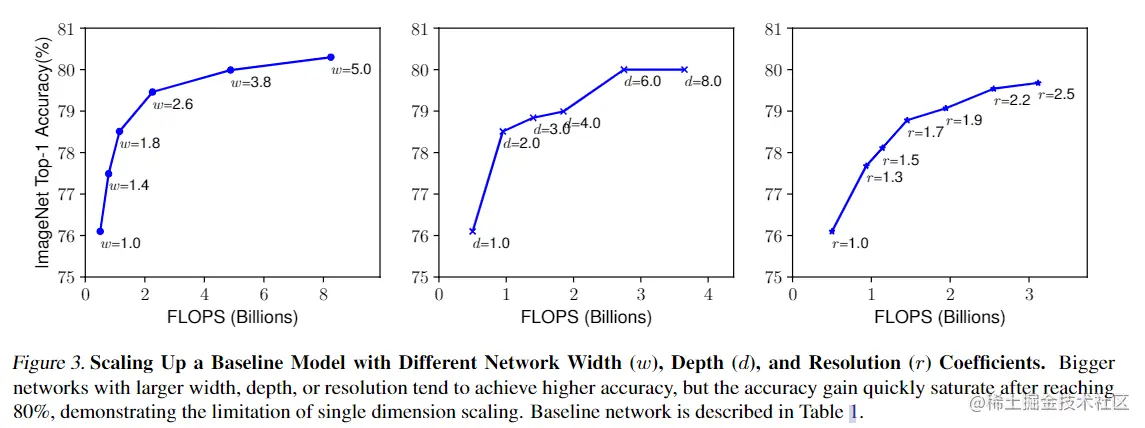

图 3. 放大具有不同网络宽度 (w)、深度 (d) 和分辨率 (r) 系数的基准模型。具有更大宽度、深度或分辨率的更大网络往往会获得更高的准确度，但准确度增益在达到 80% 后会迅速饱和，这表明了单维缩放的局限性。基准网络在表 1 中进行了描述。
3.1 Depth(d):网络深度
缩放网络深度是许多 ConvNet 最常用的方式.直觉是，更深的 ConvNet 可以捕获更丰富、更复杂的特征，并且可以很好地概括新任务。然而，由于梯度消失问题，更深层次的网络也更难训练。尽管skip connections和batch normailzation等多种技术缓解了训练问题，但非常深的网络的准确度增益降低了。
3.2 Width(d)：网络宽度
缩放网络宽度通常用于小尺寸模型，更宽的网络往往能够捕获更细粒度的特征并且更容易训练。然而，极宽但很浅的网络往往难以捕捉更高层次的特征。我们在图 3（左）中的经验结果表明，当网络变得更宽且 w 越大时，准确度会迅速饱和。
3.3 Resolution(r)：分辨率
使用更高分辨率的输入图像，ConvNets 可以潜在地捕获更细粒度的模式。图 3（右）显示了缩放网络分辨率的结果，其中确实更高的分辨率提高了精度，但精度增益对于非常高的分辨率会降低（r = 1.0 表示分辨率 224x224，r = 2.5 表示分辨率 560x560）。
作者通过实验得出下面两个Observation
- 扩大网络宽度、深度或分辨率的任何维度都会提高准确性，但对于更大的模型，准确性增益会降低。
- 为了追求更好的准确性和效率，在 ConvNet 缩放期间平衡网络宽度、深度和分辨率的所有维度至关重要。
3.4 Compound Scaling(复合缩放)

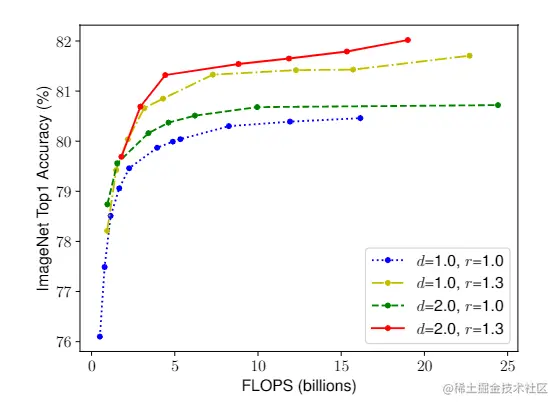

图 4. 不同基准网络的缩放网络宽度。一行中的每个点表示具有不同宽度系数 (w) 的模型。所有基准网络均来自表 1。第一个基准网络（d=1.0，r=1.0）有 18 个卷积层，分辨率为 224x224，而最后一个基线（d=2.0，r=1.3）有 36 层，分辨率为 299x299。
为了验证我们的直觉，我们比较了不同网络深度和分辨率下的宽度缩放，如图 4 所示。如果我们只缩放网络宽度 w 而不改变深度 (d=1.0) 和分辨率 (r=1.0)，精度很快就会饱和。随着更深（d=2.0）和更高的分辨率（r=2.0），宽度缩放在相同的 FLOPS 成本下实现了更好的精度。这些结果使我们得出第二个观察结果：
在本文中，我们提出了一种新的复合缩放方法，它使用复合系数 φ 以有原则的方式统一缩放网络宽度、深度和分辨率：
其中 α、β、γ 是可以通过小网格搜索确定的常数。直观地说，φ 是用户指定的系数，它控制有多少资源可用于模型缩放，而 α、β、γ 分别指定如何将这些额外资源分配给网络宽度、深度和分辨率。
在本文中，我们约束 ，这样对于任何新的 φ，总 FLOPS 将大约 3 增加 。

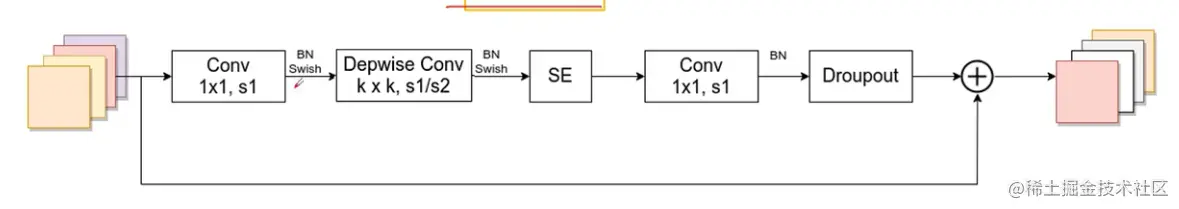

4、MBConv结构
第一个升维的1*1卷积层，它的卷积核个数是输入特征矩阵channel的n倍。
当n=1时，是没有第一个升维的1*1卷积层的，即Stage2中的MBConv结构都没有第一个升维的1*1卷积层(这个和MobileNetV3网络类似)。
关于shortcut连接，仅当输入MBConv结构的特征矩阵与输出的特征矩阵shape相同时才存在。

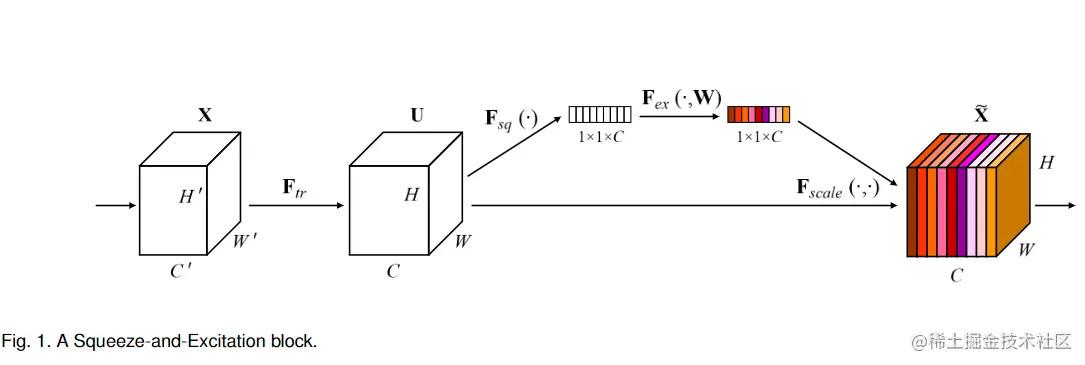

5、SeNet结构
具体实现如下：
对输入进来的特征层进行全局平均池化。
然后进行两次全连接(这两个全连接可用
1*1卷积代替)，第一次全连接神经元个数较少，第二次全连接神经元个数和输入特征层个数相同。在完成两次全连接之后，再取一次sigmoid讲值固定到0-1之间，此时我们获得了输入特征层每一个通道的权值(0-1之间)。
在获得这个权值之后，讲这个权值与原输入特征层相乘即可。
上面是经典的SENet,这里用的激活函数时swish
本文SE模块如图所示， 由一个全局平均池化， 两个全连接层组成。 第一个全连接层的节点个数是输入该MBConv特征矩阵channels的1/4， 且使用Swish激活函数。 第二个全连接层的节点个数等于Depthwise Conv层输出的特征矩阵channels， 且使用Sigmoid激活函数。
6、EfficientNet Architecture

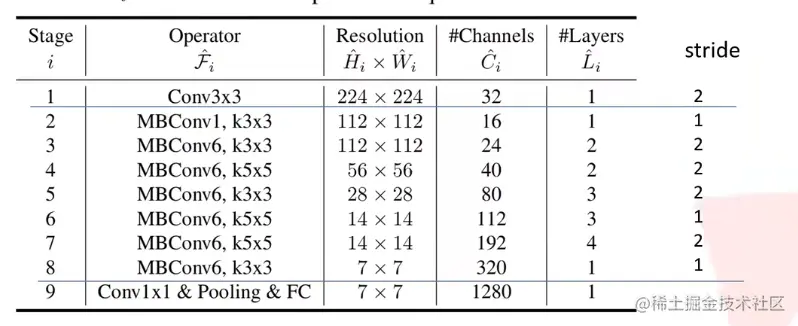

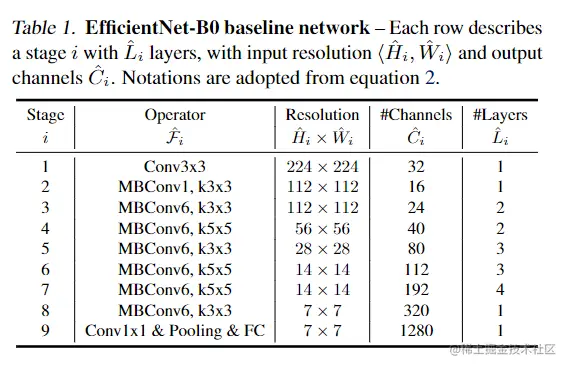

EfficientNet-B0 基准网络。每行描述一个阶段i,表示每个block的重复次数。
Resolution为图像分辨率
Channels为输出通道数。
从上图可以分析出步长如下：
只有每个stage中第一个Operator中的步长为右边的stride，其他默认为1。

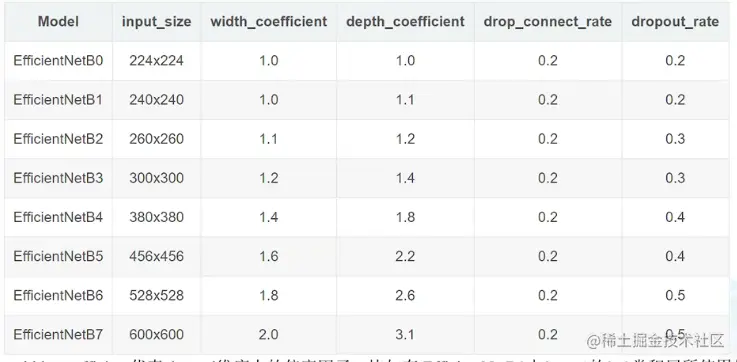

7、各种EfficientNet结构
- width_coefficient代表channel维度上的倍率因子， 比如在 EfficientNetB0中Stage1的3x3卷积层所使用的卷积核个数是32， 那么在B6中就是 32 × 1.8 = 57.6接着取整到离它最近的8的整数倍即56， 其它Stage同理。
- depth_coefficient代表depth维度上的倍率因子（仅针对Stage2到Stage8） ， 比如在EfficientNetB0中Stage7的L = 4 ， 那么在B6中就是 4 × 2.6 = 10.4， 接着向上取整即11.
8、EfficientNetB0代码复现(自己搭建)
这里我仿照github源码搭建的。
import tensorflow as tf
import math
from tensorflow.keras import layers
from tensorflow.keras.models import Model
from typing import Union
from tensorflow.keras import backend
8.1、Block参数设置
DEFAULT_BLOCKS_ARGS = [{
'kernel_size': 3,
'repeats': 1,
'filters_in': 32,
'filters_out': 16,
'expand_ratio': 1,
'id_skip': True,
'strides': 1,
'se_ratio': 0.25
}, {
'kernel_size': 3,
'repeats': 2,
'filters_in': 16,
'filters_out': 24,
'expand_ratio': 6,
'id_skip': True,
'strides': 2,
'se_ratio': 0.25
}, {
'kernel_size': 5,
'repeats': 2,
'filters_in': 24,
'filters_out': 40,
'expand_ratio': 6,
'id_skip': True,
'strides': 2,
'se_ratio': 0.25
}, {
'kernel_size': 3,
'repeats': 3,
'filters_in': 40,
'filters_out': 80,
'expand_ratio': 6,
'id_skip': True,
'strides': 2,
'se_ratio': 0.25
}, {
'kernel_size': 5,
'repeats': 3,
'filters_in': 80,
'filters_out': 112,
'expand_ratio': 6,
'id_skip': True,
'strides': 1,
'se_ratio': 0.25
}, {
'kernel_size': 5,
'repeats': 4,
'filters_in': 112,
'filters_out': 192,
'expand_ratio': 6,
'id_skip': True,
'strides': 2,
'se_ratio': 0.25
}, {
'kernel_size': 3,
'repeats': 1,
'filters_in': 192,
'filters_out': 320,
'expand_ratio': 6,
'id_skip': True,
'strides': 1,
'se_ratio': 0.25
}]
CONV_KERNEL_INITIALIZER = {
'class_name': 'VarianceScaling',
'config': {
'scale': 2.0,
'mode': 'fan_out',
'distribution': 'truncated_normal'
}
}
DENSE_KERNEL_INITIALIZER = {
'class_name': 'VarianceScaling',
'config': {
'scale': 1. / 3.,
'mode': 'fan_out',
'distribution': 'uniform'
}
}
8.2 correct_pad
def correct_pad(inputs, kernel_size):
"""Returns a tuple for zero-padding for 2D convolution with downsampling.
Args:
inputs: Input tensor.
kernel_size: An integer or tuple/list of 2 integers.
Returns:
A tuple.
"""
img_dim = 2 if backend.image_data_format() == 'channels_first' else 1
input_size = backend.int_shape(inputs)[img_dim:(img_dim + 2)]
if isinstance(kernel_size, int):
kernel_size = (kernel_size, kernel_size)
if input_size[0] is None:
adjust = (1, 1)
else:
adjust = (1 - input_size[0] % 2, 1 - input_size[1] % 2)
correct = (kernel_size[0] // 2, kernel_size[1] // 2)
return ((correct[0] - adjust[0], correct[0]),
(correct[1] - adjust[1], correct[1]))
8.3 MBConv block
def block(inputs, # 输入张量
activation='swish', # 激活函数
drop_rate=0.,
name='',
filters_in=32, # 输入通道数
filters_out=16, # 输出通道数
kernel_size=3, # 卷积核大小
strides=1, # 卷积的步长
expand_ratio=1, # 缩放系数
se_ratio=0., # 压缩SE模块中的通道数
id_skip=True):
# Expansion phase
filters = filters_in * expand_ratio
if expand_ratio != 1:
x = layers.Conv2D(filters=filters,
kernel_size=(1, 1),
padding='same',
use_bias=False,
kernel_initializer=CONV_KERNEL_INITIALIZER,
name=name + 'expand_conv')(inputs)
x = layers.BatchNormalization(name=name + 'expand_bn')(x)
x = layers.Activation(activation, name=name + 'expand_activation')(x)
else:
x = inputs
# Depthwise Convolution
if strides == 2:
x = layers.ZeroPadding2D(padding=correct_pad(x, kernel_size),
name=name + 'dwconv_pad')(x)
x = layers.DepthwiseConv2D(kernel_size,
strides=strides,
padding='same' if strides == 1 else 'valid',
use_bias=False,
depthwise_initializer=CONV_KERNEL_INITIALIZER,
name=name + 'dwconv')(x)
x = layers.BatchNormalization(name=name + 'bn')(x)
x = layers.Activation(activation, name=name + 'activation')(x)
# SE注意力机制模块
if 0 < se_ratio <= 1:
filters_se = max(1, int(filters_in * se_ratio))
se = layers.GlobalAveragePooling2D(name=name + "se_squeeze")(x)
se = layers.Reshape((1, 1, filters), name=name + "se_reshape")(se)
se = layers.Conv2D(filters=filters_se,
kernel_size=1,
padding="same",
activation=activation,
kernel_initializer=CONV_KERNEL_INITIALIZER,
name=name + "se_reduce")(se)
se = layers.Conv2D(filters=filters,
kernel_size=1,
padding="same",
activation="sigmoid",
kernel_initializer=CONV_KERNEL_INITIALIZER,
name=name + "se_expand")(se)
x = layers.multiply([x, se], name=name + "se_excite")
# OutPut phase
# 1*1卷积降维
x = layers.Conv2D(filters=filters_out,
kernel_size=(1, 1),
padding='same',
use_bias=False,
kernel_initializer=CONV_KERNEL_INITIALIZER,
name=name + 'project_conv')(x)
x = layers.BatchNormalization(name=name + 'project_bn')(x)
# shape相同得时候才能Add,stride==1并且输入通道数和输出通道数相等
if id_skip and strides == 1 and filters_in == filters_out:
# 只有使用shortcut连接且drop_rate>0的时候才会有DropOut层
if drop_rate > 0:
x = layers.Dropout(drop_rate, noise_shape=(None, 1, 1, 1), name=name + 'drop')(x)
x = layers.add([x, inputs], name=name + 'add')
return x
8.4 EfficientNet NetWok
def EfficientNet(
width_coefficient=1.0, # 网络宽度的缩放系数
depth_coefficient=1.0, # 网络深度的缩放系数
default_size=224, # 默认输入图像大小
dropout_rate=0.2, # 最终分类层之前的dropout
drop_connect_rate=0.2, # skip connection时的dropout
depth_divisor=8, #
activation='swish', # 激活函数
blocks_args='default', # 字典列表，构造MBConv模块的参数
model_name='efficientnet', # 模型名称
include_top=True, # 是否包含位于网络顶部的全连接层
weights='imagenet',
input_tensor=None, # 可选的keras张量，用作模型的输入
input_shape=None, # 输入shape
pooling=None, # 用于特征提取的可选池化模式
classes=1000, # 用于图像的分类个数
classifier_activation='softmax'): # 分类器的激活函数
if blocks_args == 'default':
blocks_args = DEFAULT_BLOCKS_ARGS
img_input = layers.Input(shape=input_shape)
# 将filters调整到离它最近的8的整数倍
def round_filters(filters, divisor=depth_divisor):
# 基于深度乘数的卷积核的整数
filters *= width_coefficient
new_filters = max(divisor, int(filters + divisor / 2) // divisor * divisor)
# 确保向下舍入不超过10%
if new_filters < 0.9 * filters:
new_filters += divisor
return int(new_filters)
# 重复MBConv模块的次数
def round_repeats(repeats):
# 基于深度乘数的重复循环次数
return int(math.ceil(depth_coefficient * repeats))
# Build stem
x = img_input
# 这里源码中有如下预处理
# x = layers.Rescaling(1. / 255.)(x)
# x = layers.Normalization(axis=bn_axis)(x)
x = layers.ZeroPadding2D(padding=correct_pad(x, 3), name='stem_conv_pad')(x)
x = layers.Conv2D(
round_filters(32),
kernel_size=(3, 3),
strides=2,
padding='valid',
use_bias=False,
kernel_initializer=CONV_KERNEL_INITIALIZER,
name='stem_conv')(x)
x = layers.BatchNormalization(name='stem_bn')(x)
x = layers.Activation(activation, name='stem_activation')(x)
# Build blocks
b = 0
blocks = float(sum(round_repeats(args['repeats']) for args in blocks_args))
for (i, args) in enumerate(blocks_args):
assert args['repeats'] > 0
# 根据深度乘数更新块输入和输出的卷积核个数
args['filters_in'] = round_filters(args['filters_in'])
args['filters_out'] = round_filters(args['filters_out'])
for j in range(round_repeats(args.pop('repeats'))):
# 第一个块需要处理步幅和卷积核大小的增加
if j > 0:
args['strides'] = 1
args['filters_in'] = args['filters_out']
x = block(
x,
activation,
drop_connect_rate * b / blocks,
name='block{}{}_'.format(i + 1, chr(j + 97)),
**args)
b += 1
# Build top
x = layers.Conv2D(
round_filters(1280),
1,
padding='same',
use_bias=False,
kernel_initializer=CONV_KERNEL_INITIALIZER,
name='top_conv')(x)
x = layers.BatchNormalization(name='top_bn')(x)
x = layers.Activation(activation, name='top_activation')(x)
if include_top:
x = layers.GlobalAveragePooling2D(name='avg_pool')(x)
if dropout_rate > 0:
x = layers.Dropout(dropout_rate, name='top_dropout')(x)
x = layers.Dense(classes,
activation=classifier_activation,
kernel_initializer=DENSE_KERNEL_INITIALIZER,
name='predictions')(x)
else:
if pooling == 'avg':
x = layers.GlobalAveragePooling2D(name='avg_pool')(x)
elif pooling == 'max':
x = layers.GlobalMaxPooling2D(name='max_pool')(x)
# Create model
model = Model(img_input, x, name=model_name)
return model
源码中还有如下预处理，我这里由于tensorflow版本较低，就先注释掉了。
x = layers.Rescaling(1. / 255.)(x) x = layers.Normalization(axis=bn_axis)(x)
8.5 EfficientNetB0
def EfficientNetB0(num_classes=1000,
include_top=True,
input_shape=(224, 224, 3)):
return EfficientNet(width_coefficient=1.0,
depth_coefficient=1.0,
include_top=include_top,
input_shape=input_shape
)
if __name__ == '__main__':
efficientNetb0 = EfficientNetB0()
efficientNetb0.summary()
