RPC 基本概念

  • RPC：Remote Procedure Calls，远程函数调用。

  • RPC需要解决的问题：1. 函数映射；2. 数据转换成字节流；3. 网络传输

  • RPC概念模型

    《Implementing Remote Procedure Calls》

    • User
    • User-Stub
    • RPC-Runtime
    • Server-Stub
    • Server

一次RPC的完整过程

  • IDL (Interface Definition Language) 文件

    • Thrift
    • Protobuf

  • 生成代码

  • 编解码（序列化/反序列化）：从内存到字节序列的转换，反之为解码

  • 通信协议：规范数据在网络中的传输内容和格式

    • 应用层协议

  • 网络通信

    • IO 网络模型

      • blocking IO
      • unblocking IO
      • IO multiplexing
      • signal driven IO
      • asynchronous IO

    • 传输层协议

      • TCP
      • UDP

RPC的好处与弊端

  • 好处

    1. 单一职责，有利于分工协作和运维开发
    2. 可扩展性强，资源使用率更优；可以针对不同场景分配资源
    3. 故障隔离，服务的整体可靠性更高

  • 缺点→由RPC框架解决

    1. 服务宕机时对方如何处理
    2. 网络异常时难以保证消息的可达性
    3. 请求量突增导致服务无法及时处理

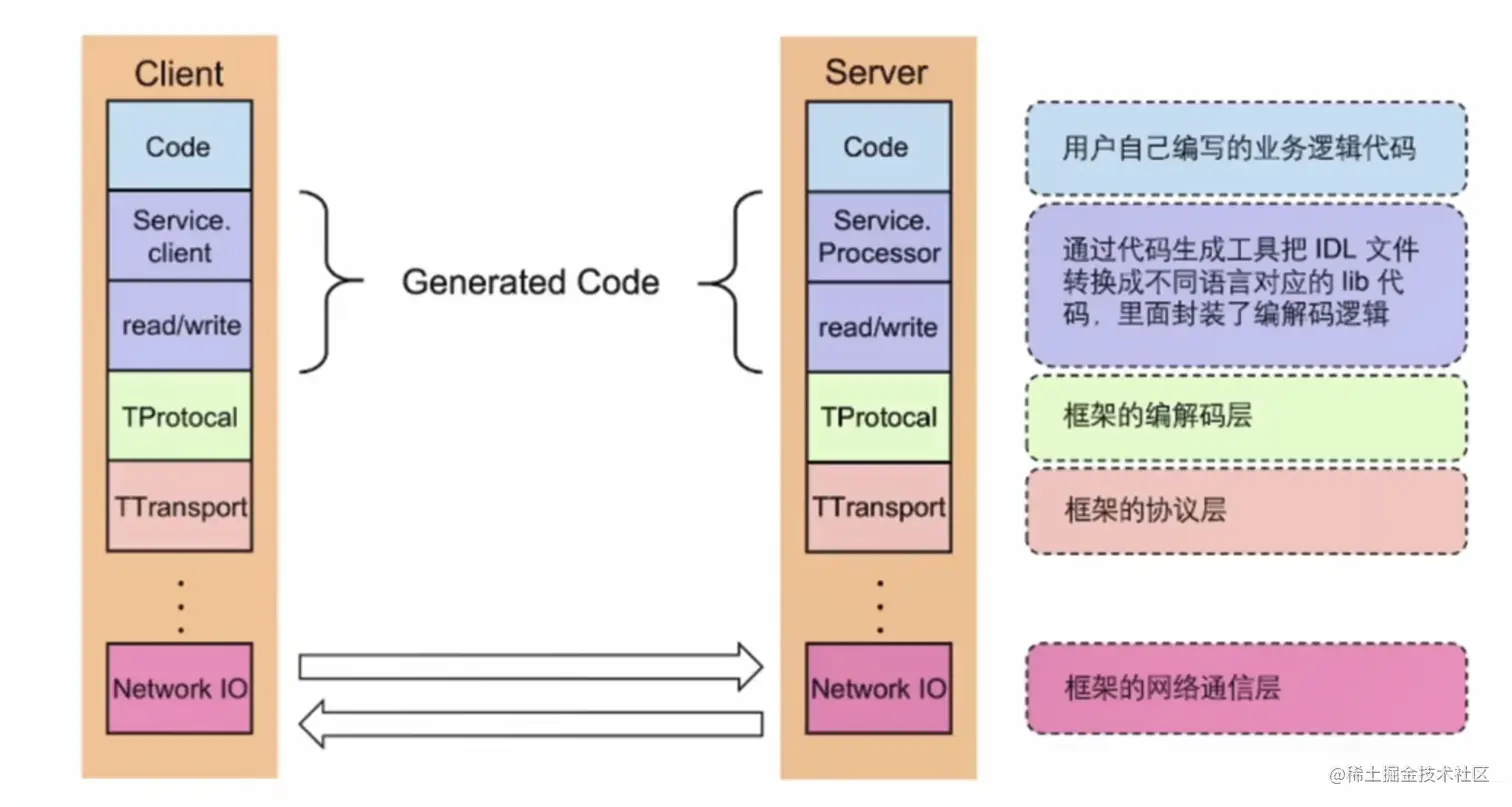

RPC框架分层设计

  • Apache Thrift


  • 编解码层

    • 生成代码：依赖同一份IDL文件

    • IDL文件数据格式：

      • 语言特定格式：实现简单，与特定编程语言绑定，其他语言无法读取数据，兼容性不足

      • 文本格式：如JSON、XML、CSV等，描述有缺陷，模型约束不足，性能较差

      • 二进制编码：具备跨语言和高性能的优点

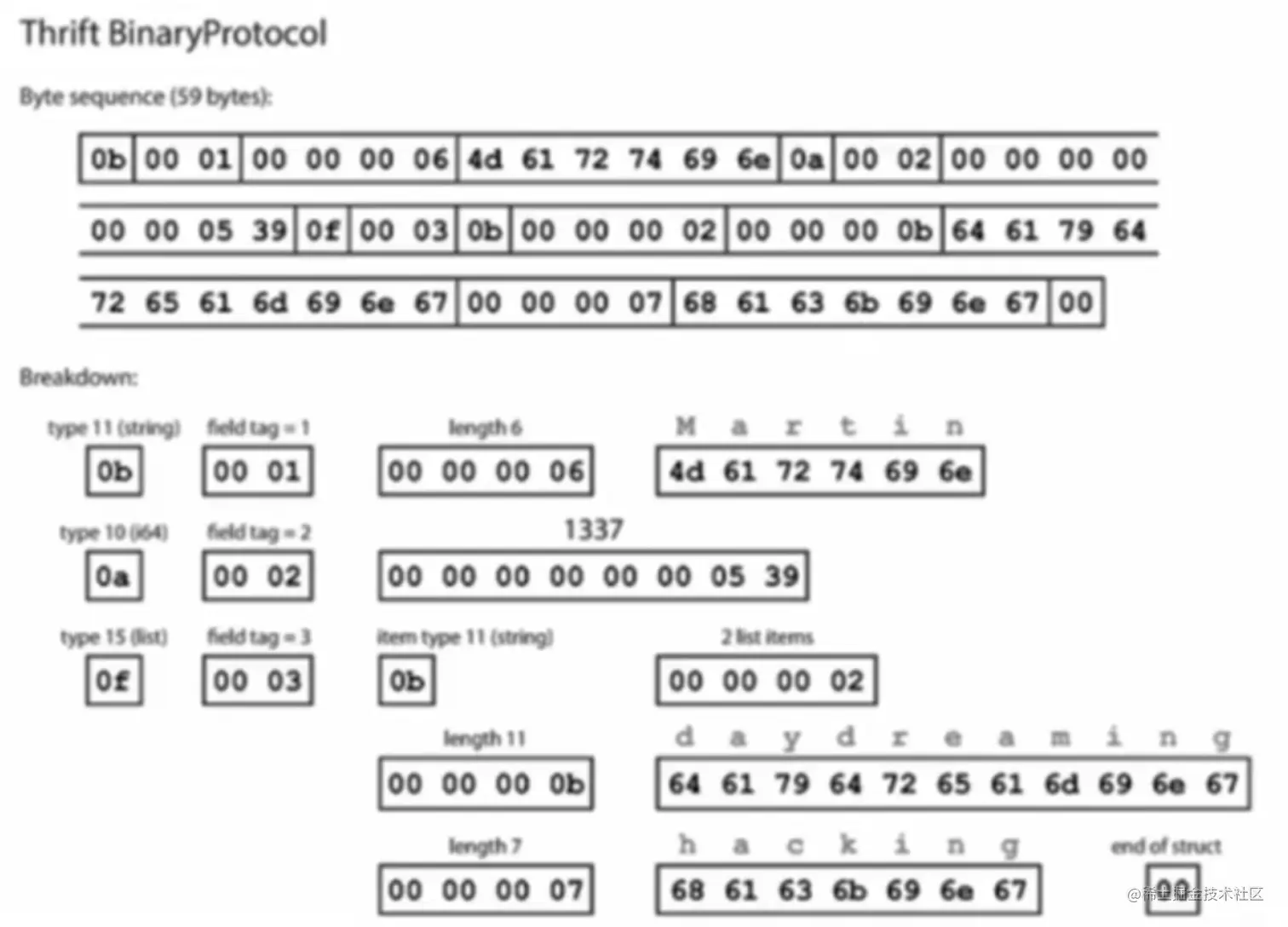

        • TLV 编码：Thrift 使用 TLV 编码，有tag和length的冗余信息，增加内存，压缩率不足

          • type：表示类型
          • feild tag：使用tag表示用的字段，减少数据的表示大小
          • length：长度
          • value：值



        • Varint 编码：Protobuf 使用 Varint 编码

    • 编码格式选型：

      • 兼容性：支持自动增加新的字段，而不影响老的服务，这将提高系统的灵活性
      • 通用型：支持跨平台、跨语言
      • 性能：时间短、空间占用小

  • 传输协议层

    • 消息切分

      • 特殊结束符：以一个特殊字符作为每个协议单元结束的表示


      • 变长协议：以定长加不定长的部分组成，其中定长的部分需要描述不定长的内容长度

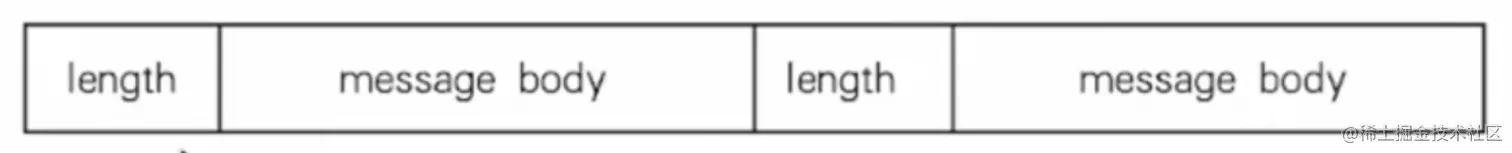

        • length+body


    • 协议构造

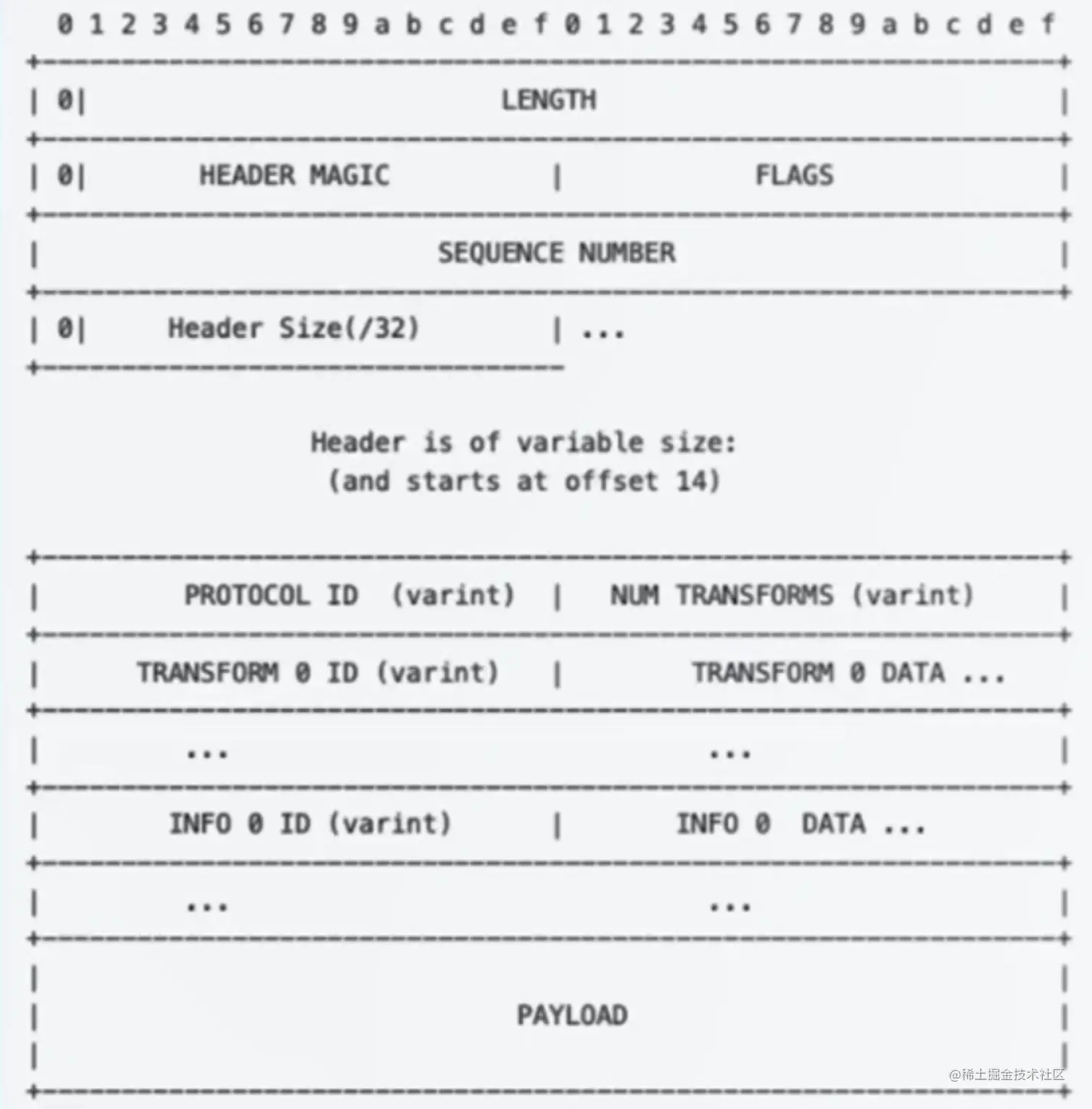

      • 以 Thrift 的 THeader 协议为例讲解


        • LENGTH：数据包大小。不包含自身
        • HEADER MAGIC：标识版本信息，协议解析时候快速校验
        • SEQUENCE NUMBER：表示数据包的seqID，用于多路服用，单连接内递增
        • HEADER SIZE：头部长度，中第14个字节开始计算一直到PAYLOAD前
        • PROTOCOL ID：编解码方式，有Binary和Compact两种
        • TRANSFORM ID：压缩方式，如zlib和snappy
        • INFO ID：传递一些定制的meta信息
        • PAYLOAD：消息体

    • 协议解析


  • 网络通信层

    • Sockets API

      • 默认是阻塞模式

    • 网络库：提供易用API，功能丰富，提高性能

    • 核心指标

      • 吞吐高
      • 延迟低

RPC框架的核心指标

  • 稳定性

    • 保障策略

      • 熔断：保护调用方，防止被调用的服务出现问题而影响到整个链路
      • 限流：保护被调用方，防止大流量把服务压垮
      • 超时：及时释放资源，避免浪费资源在不可用节点上

    • 请求成功率

      • 负载均衡：均匀调用服务
      • 重试：失败后继续请求特定次数

    • 长尾请求：明显高于平均响应时间的小占比请求

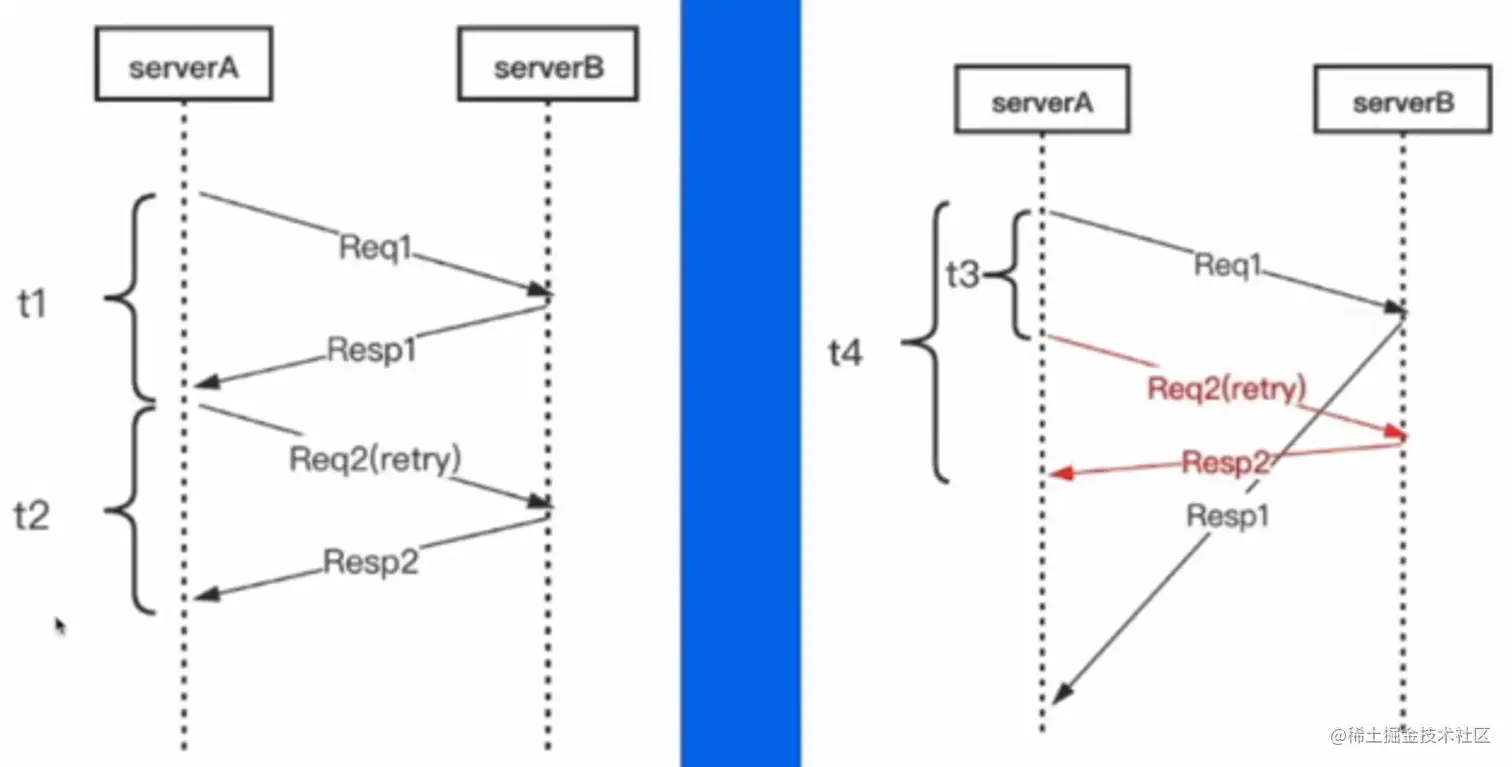

      • BackupRequest：备份请求，利用它来提高稳定性，减少长尾请求的延时


    • 注册中间件（拦截器）：创建时以可选方式把上述策略加入，保障框架稳定性

  • 易用性

    • 开箱即用：提供合理的默认参数选项，有丰富的文档，不用额外配置
    • 周边工具：IDL生成代码工具、脚手架工具（如生成一些重复性代码）等等

  • 扩展性：提供尽可能多的扩展点，在middleware、option、编解码层等等都可以添加策略

  • 观测性

    • Log：日志
    • Metric：监控面板
    • Tracing：链路跟踪
    • 内置观测性服务：简单的http服务，给予用户观测当前框架的情况

  • 高性能

    • 场景：单机多级、单连接多连接、单多client 单多server、不同大小请求包、不同请求类型
    • 目标：高吞吐、低延迟（实际场景中更重要）
    • 手段：连接池、多路复用、高性能编解码协议、高性能网络库

Kitex实践

Kitex | CloudWeGo

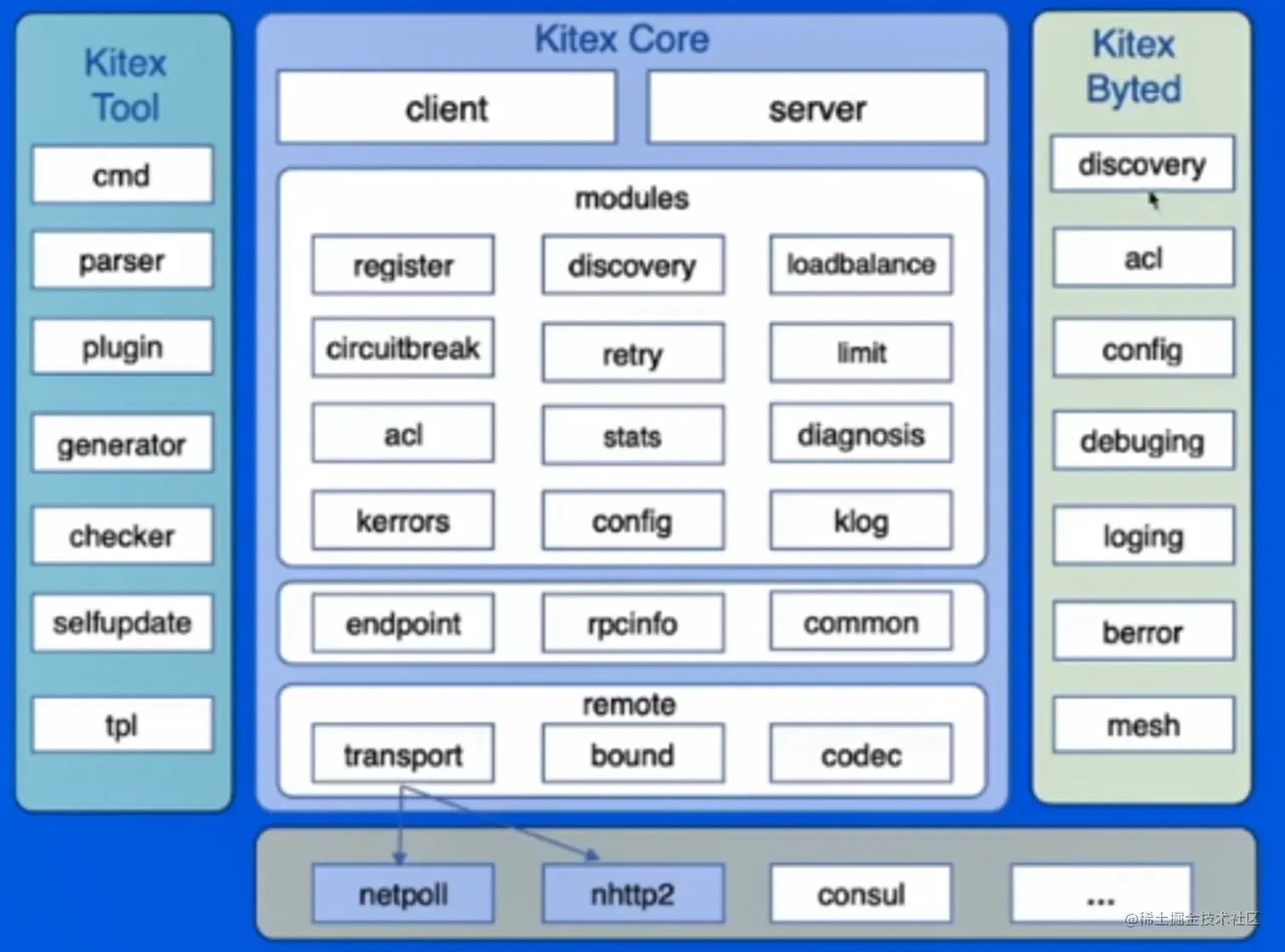

  • Kitex 整体架构

    • Kitex Core：核心组件
    • Kitex Byted：与公司内部基础设施集成
    • Kitex Tool：代码生成工具


  • 自研网络库 Netpoll

    • 背景：原生库无法感知连接状态；原生库存在goroutine暴涨的风险
    • 改进：引入epoll主动监听机制，感知连接状态；建立goroutine池，复用goroutine；引入Nocopy Buffer，向上层提供NoCopy的调用接口，编解码层面零拷贝，提升性能
    • 扩展性上支持多协议，也支持灵活的自定义协议扩展

  • 性能优化

    • 网络库优化：调度优化、LinkBuffer、Pool
    • 编解码优化：Codegen、JIT

  • 合并部署

    • 微服务过微，传输和序列化开销越来越大

    • 思路：将亲和性强的服务实例尽可能调度到同一个物理机，远程RPC调用优化为本地IPC调用

    • 合并部署方式

      • 中心化的部署调度和流量控制
      • 基于共享内存的通行协议
      • 定制化的服务发现和连接池实现
      • 定制化的服务启动和监听逻辑
